gültig für | Version | ab 12 | Modus | alle |
Problembeschreibung:
Um ein automatisch generiertes Datenschema zu erstellen, müssen die in diesem Artikel beschriebenen Bedingungen eingehalten werden.
Troubleshooting:

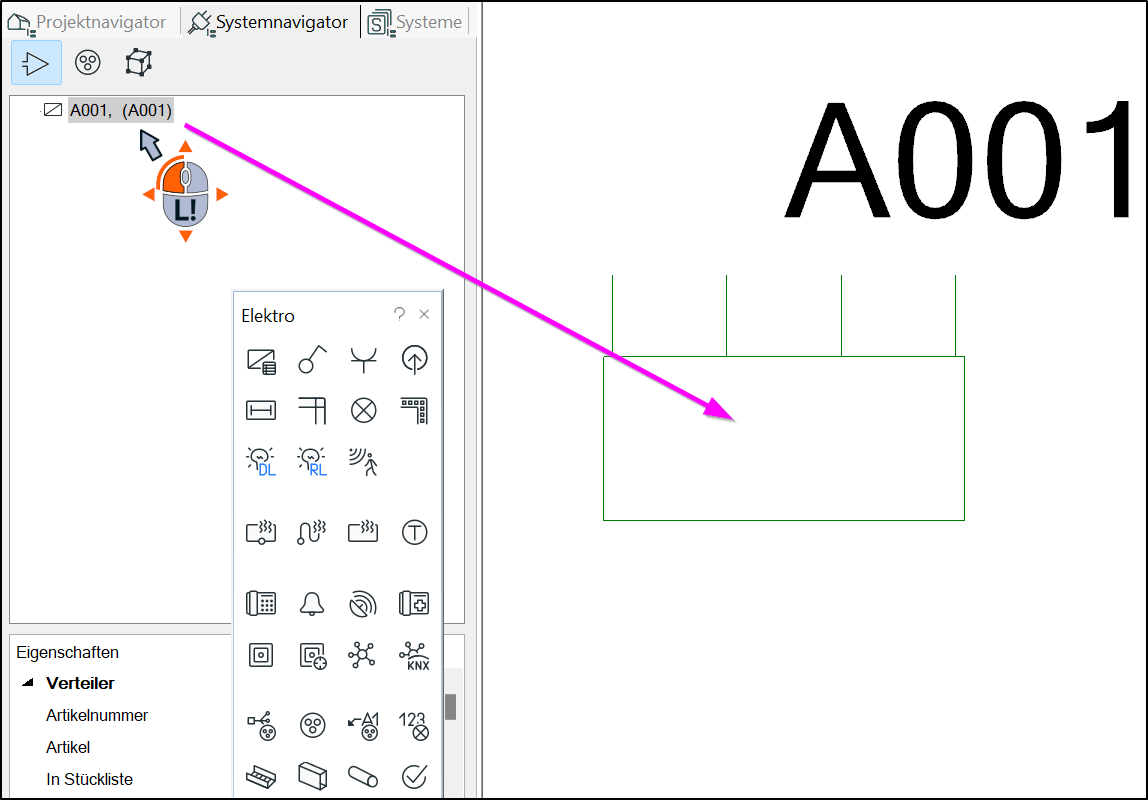

1. Der Verteiler ist im Modell platziert
- Ist der Verteiler noch nicht im Arbeitsbereich der Etage platziert, kann dieses über den Systemnavigator per Drag & Drop erledigt werden.

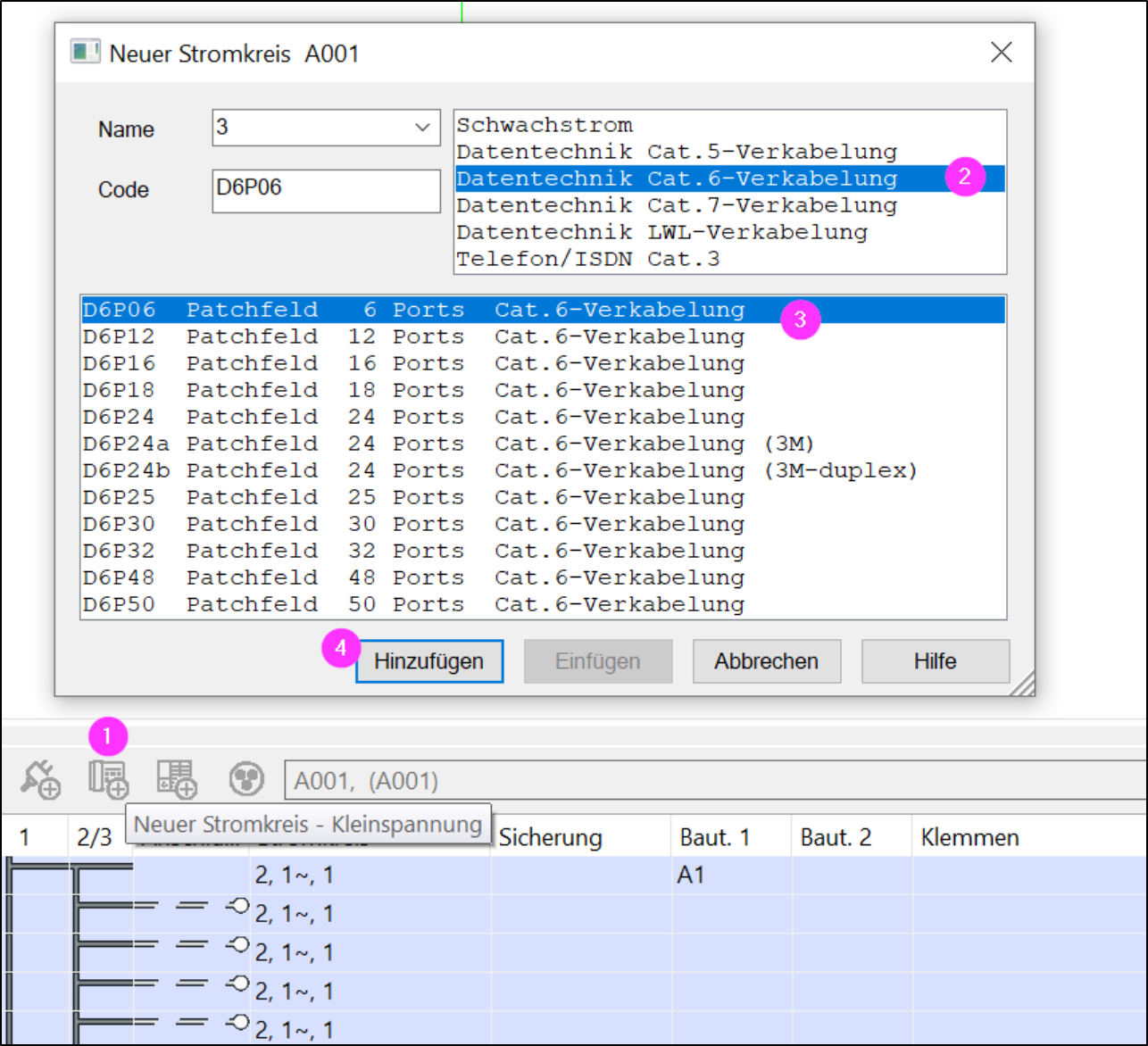

2. Der Verteiler enthält ein Patchfeld als Stromkreis
- Damit der Stromkreis im richtigen Schema erscheint, muss dieser über folgenden Weg eingefügt werden.

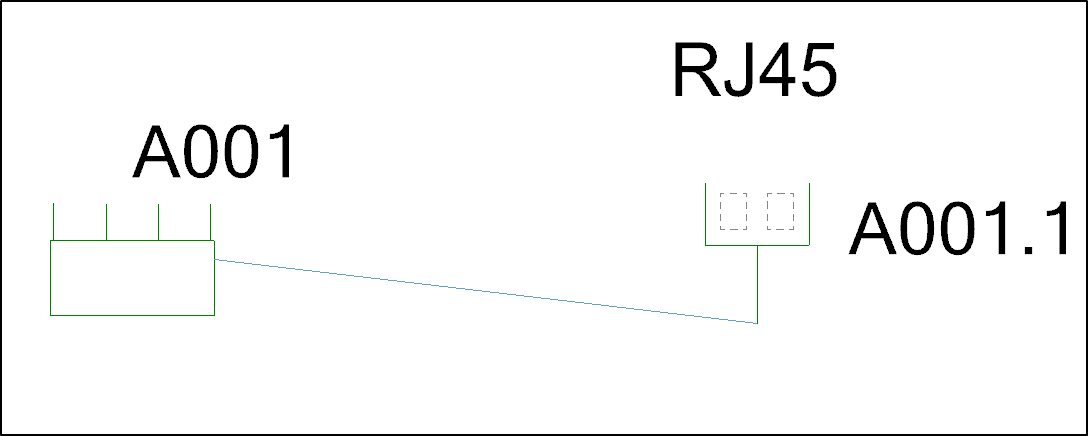

3. Die Objekte des Netzwerkes sind im Modell platziert und verbunden
- Datendosen müssen vorhanden und verbunden sein.
Siehe auch:
Für welche Elektrosysteme können automatische Schemata generiert werden?
