Problembeschreibung:
Wie muss vorgegangen werden, um einen Kabelkanal senkrecht nach oben oder unten an einen anderen Kanal anzuschließen?
Troubleshooting:
In diesem Beispiel ist bereits ein waagerechter Kanal gezeichnet. An diesen sollen nun senkrecht weitere angeschlossen werden.
1. Kabelkanal anschließen
- Öffnen Sie das betreffende Arbeitsmodell (*.BIM) in der 2D-Ansicht.

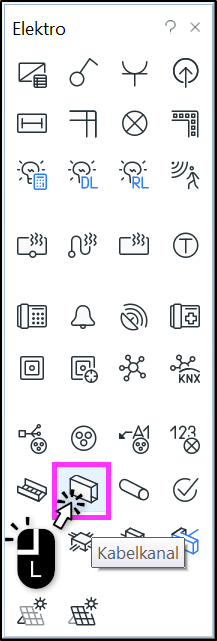

- Wählen Sie das Werkzeug Kabelkanal aus der Toolbox.
- Fahren Sie mit der Maus über den Kanal, an welchen Sie anschließen wollen.
- Wählen Sie aus dem erscheinenden Menü den Eintrag Kabelkanal Z = ... durch Linksklick.

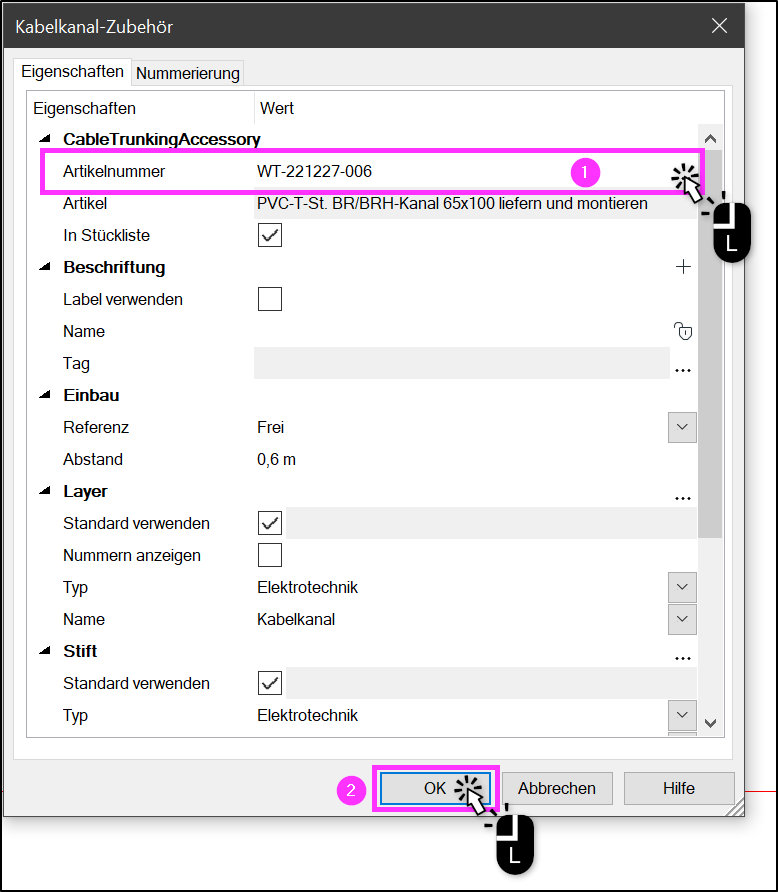

- Es öffnet sich der Dialog Kabelkanal-Zubehör.
- Hier haben die Möglichkeit, bei Bedarf den Artikel zu ändern (1).
- Bestätigen sie mit OK (2).
- Anschließend erscheint das Fenster Punkt.
- Achtung: Ob hier Nach Oben oder Nach Unten angezeigt wird, hängt davon ab, welche Richtung bei der letzten Verwendung der Funktion genutzt wurde.
- Falls die falsche Richtung angezeigt werden sollte:
- drücken Sie die Escape-Taste
- Drücken Sie anschließend die
- Bild runter-Taste, um Kanal nach unten zu zeichnen,
- Bild hoch-Taste, um Kanal nach oben zu zeichnen.
- Falls die falsche Richtung angezeigt werden sollte:
- Achtung: Ob hier Nach Oben oder Nach Unten angezeigt wird, hängt davon ab, welche Richtung bei der letzten Verwendung der Funktion genutzt wurde.
- Nun können Sie die Zielhöhe (Endpunkt) angeben.
- Sie können dies durch Angabe der Länge des Kanals (1) oder
- der Definition der Zielhöhe festlegen (2).
- Bestätigen Sie abschließend mit OK (3).
- Verlassen Sie jetzt das Werkzeug Kabelkanal durch Drücken der Escape-Taste.
2. Ergebnis
- Der Kanal führt nun entsprechend den oben eingetragenen Werten 0,6 m nach oben.
