Problembeschreibung:
Dieser Beitrag zeigt, wie ein Hilfsschalter an einer Sicherung auf ein anderes Blatt verweisen kann.
Troubleshooting:
1. Ausgangslage
-

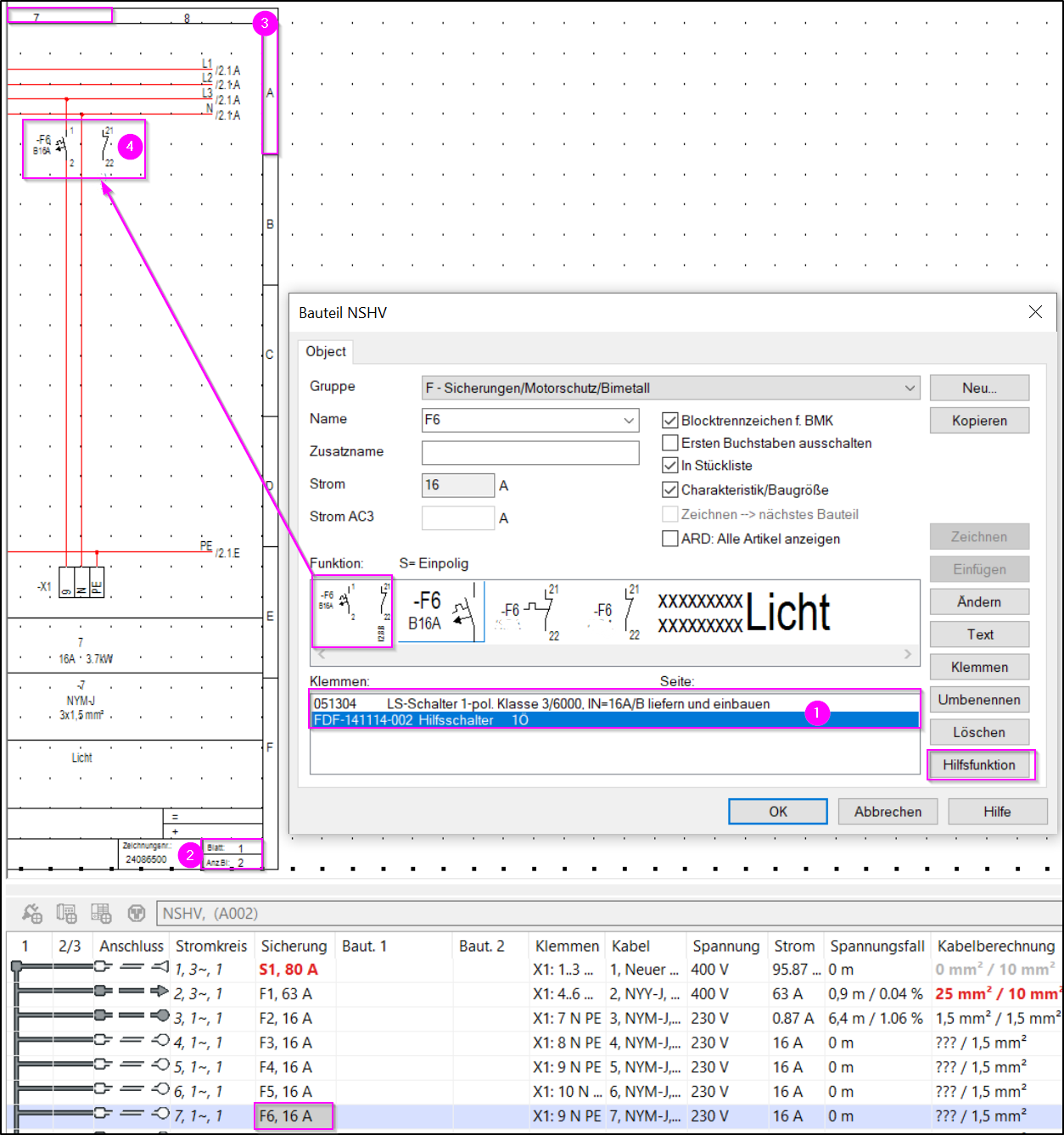

Der Hilfsschalter ist an die Sicherung (Hilfsschalter anbauen) angebaut (1) und auf Blatt 1 (2), Spalte 7, Zeile A (3), platziert (4).
2. Hilfsschalter Einfügen
-

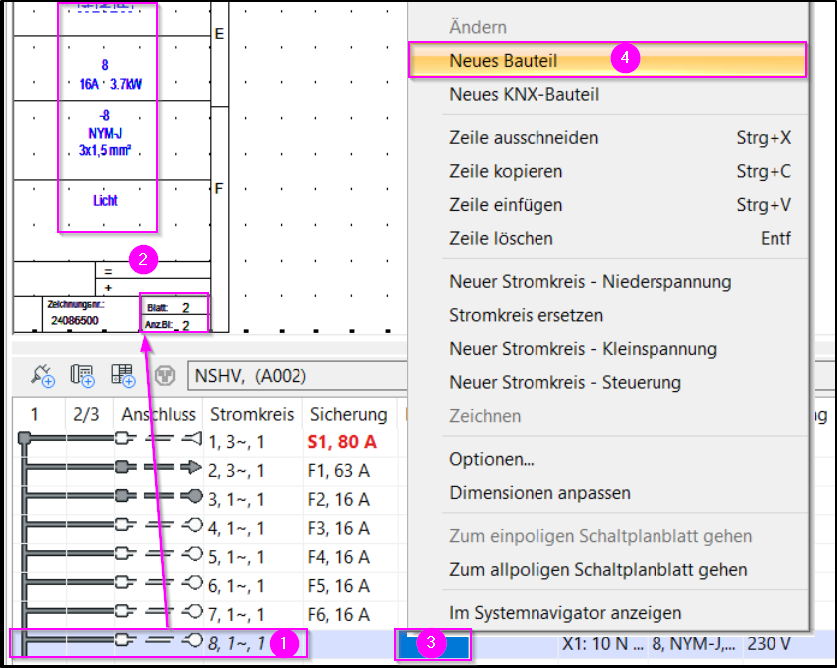

In einem neuen Stromkreis (1) auf Blatt 2 (2) in der Verteilerliste Bauteil 1 (3) rechtsklicken und im Kontextmenü ein Neues Bauteil (4) einfügen.
-

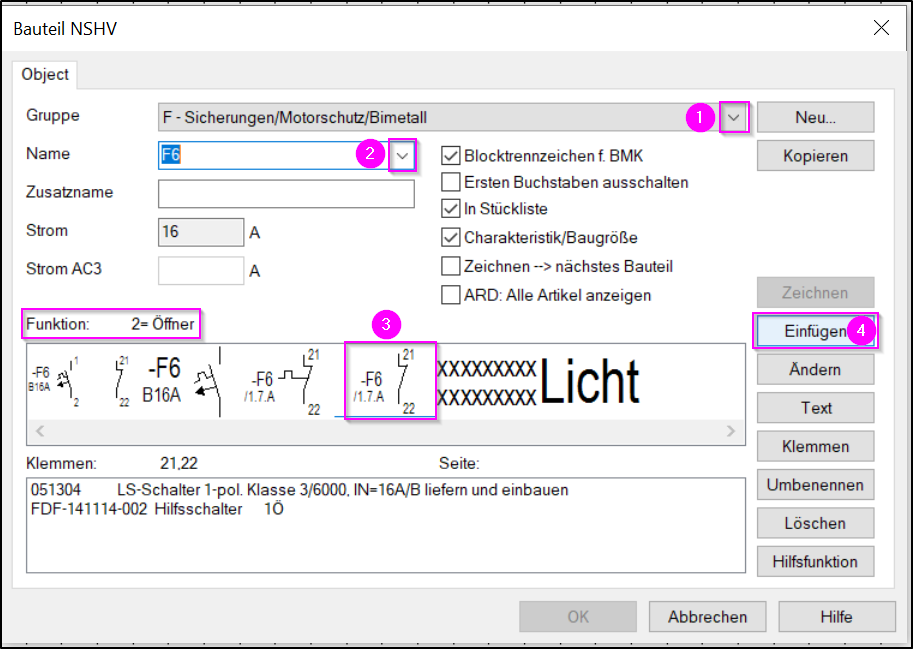

Im Tab Object die Gruppe (1) und den Namen (2) des Bauteils auswählen, den eingefügten Hilfsschalter anklicken (3) und mit Einfügen (4) in den Stromkreis übernehmen. Ggf. einen Bildschirmneuaufbau (F5) auslösen.
3. Blattverweis
-

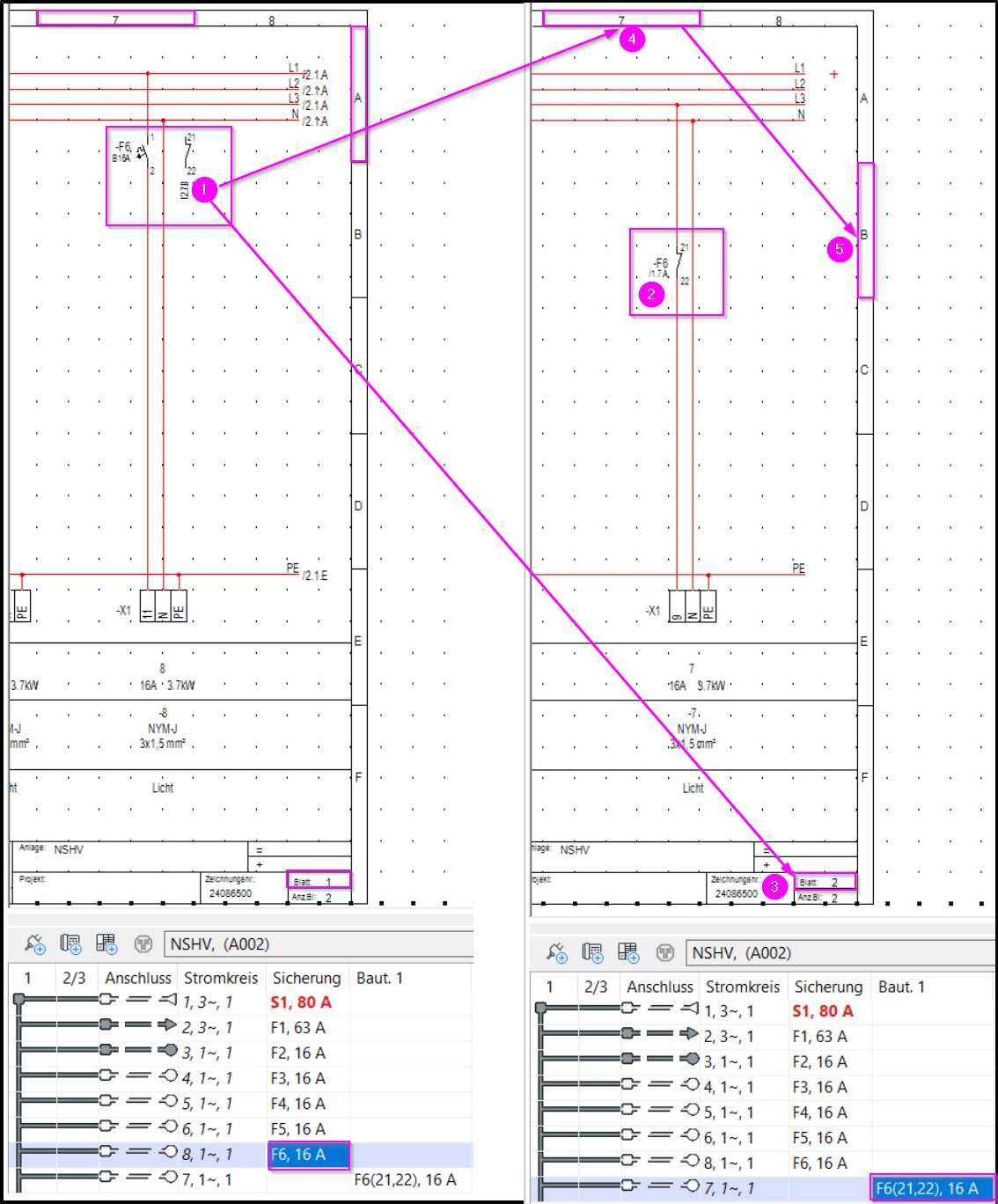

Ergebnis: Auf den Blättern 1 und 2 sind die Bauteile platziert und mit entsprechenden Verweisen (1 bzw. 2) aus Blatt (3), Spalte (4) und Zeile (5) angegeben.
