Problembeschreibung:
Dieser Artikel illustriert, wie eine Installation von einem Raum in einen anderen angrenzenden Raum gespiegelt werden kann.
Troubleshooting:
1. Spiegelachse definieren

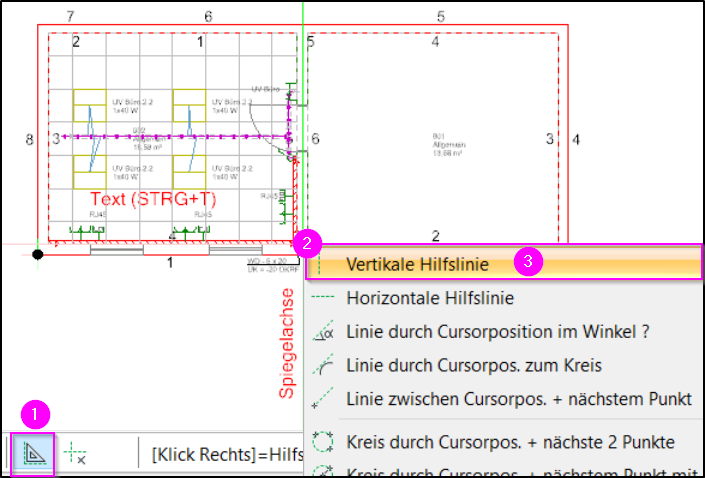

- Erstellen Sie eine vertikale Spiegelachse mittig der Innenwand, z.B. mithilfe einer Hilfslinie.
2. Optional: Layer ausblenden

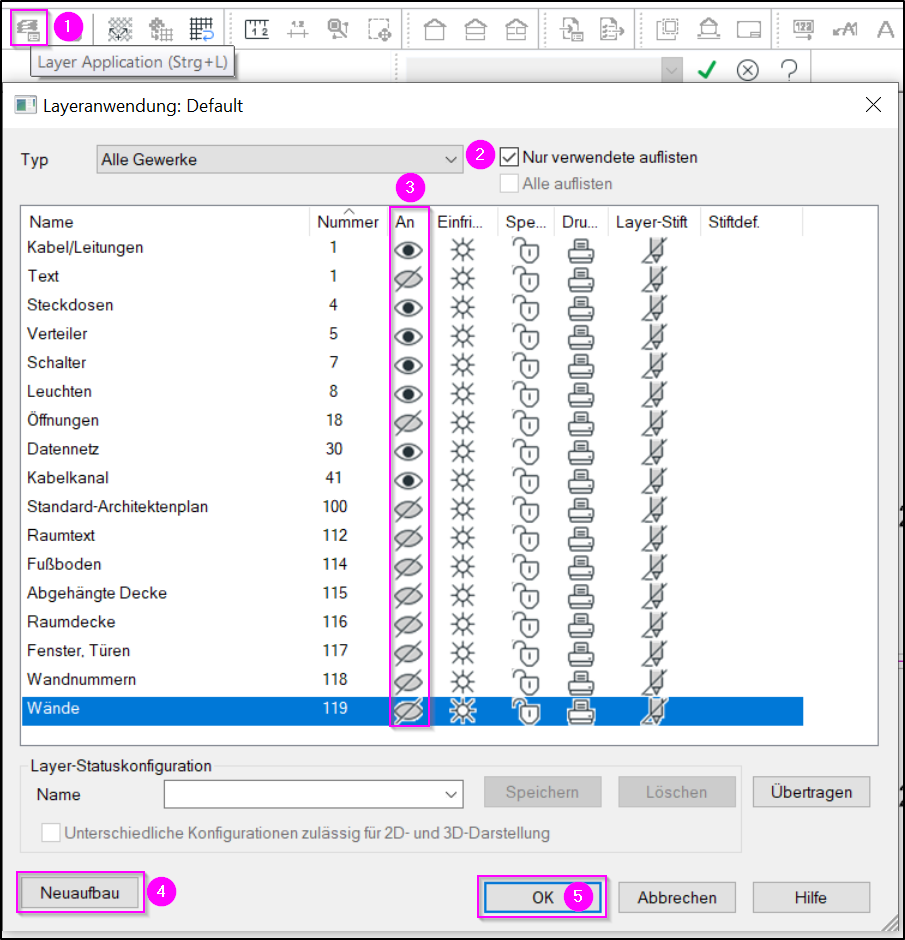

- Blenden Sie in der Layerzuordnungstabelle (1) nicht unterstützte Objekte bzw. Layer aus (3).
3. Auswahl Objekte
- Wählen Sie die zu spiegelnden Objekte einzeln oder mehrfach mit der Maus aus.
4. Gewählte Spiegeln

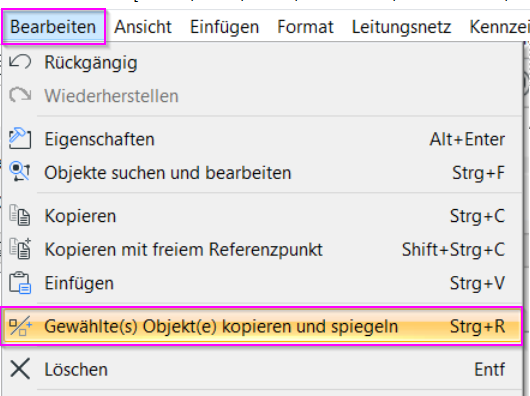

- Rufen Sie die Funktion über Bearbeiten > Gewählte(s) Objekt(e) kopieren und spiegeln oder mit Strg+R auf.
3. Spiegelachse definieren

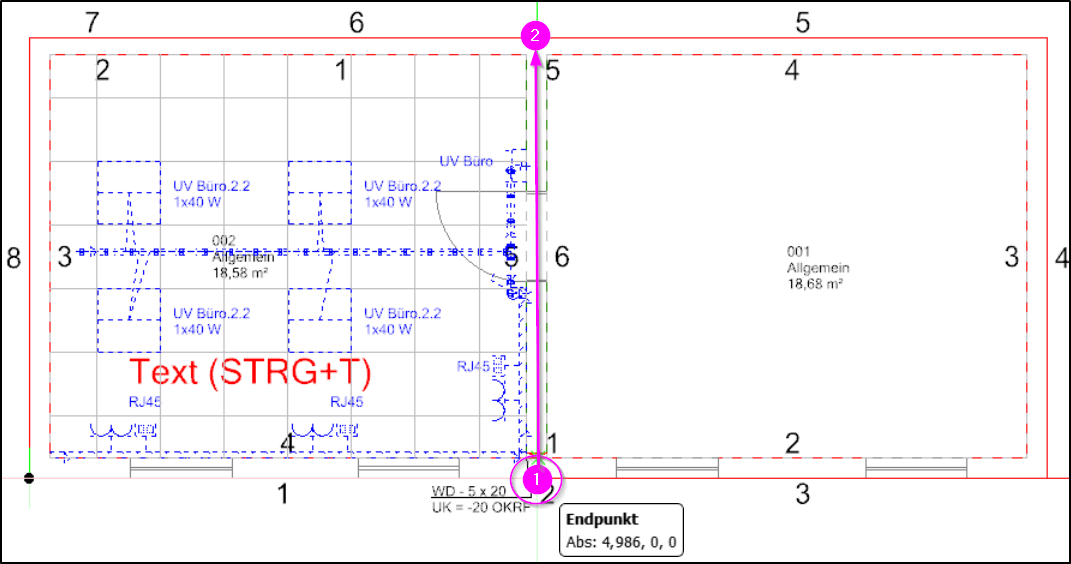

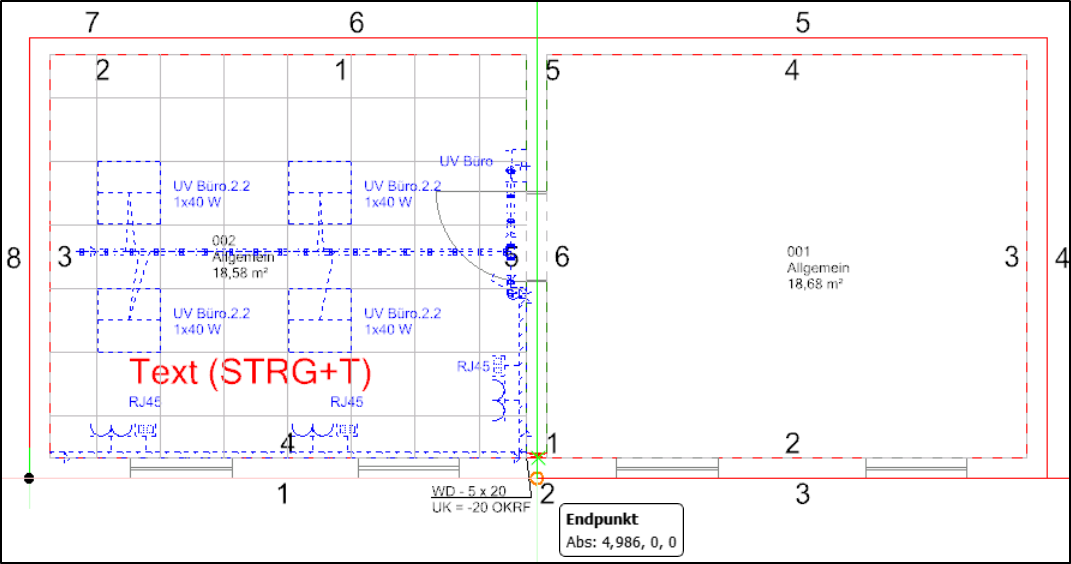

- Mit einem Linksklick an der Spiegelachse bzw. vertikalen Hilfslinie den Anfangs (1)- und Endpunkt (2) der Geraden definieren. Das Setzen des Endpunktes der Spiegelachse löst den Spiegel-Vorgang aus.
4. Prüfen und Anpassen

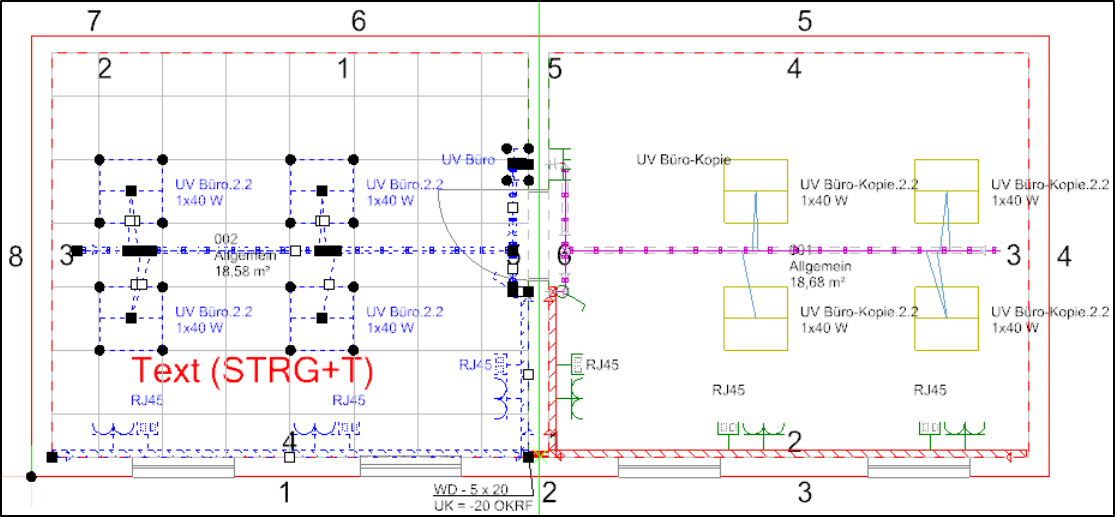

- Ergebnis in 2D und 3D prüfen und ggf. Anpassungen an den Labeltext-Positionen vornehmen.
5. Funktion in der Detailebene
- Die Funktion ist nicht im Menü, kann aber mit Strg R genutzt werden.
