Kabel / Kabelweg oder Verlegesystem an Etage übergeben

Aktualisiert
och niemand folP

Problembeschreibung:

Dieser Artikel erklärt, wie man Kabel oder Kabelwege, beispielsweise eine Kabeltrasse, einen Kabelkanal oder ein Leerrohr, in eine andere Etage übergibt. Das hier beschriebene Beispiel bezieht sich auf die Verwendung eines Kabelwegs, das Verfahren ist jedoch für alle Kabel- und Verlegesysteme identisch.

Hinweis: Ein Kabelweg ist ein System, das verschiedene Kabel aufnimmt. Er wird verwendet, um Verbindungen zu Objekten und Verteilern herzustellen.



Troubleshooting:

1. Kabelweg an Etage übergeben

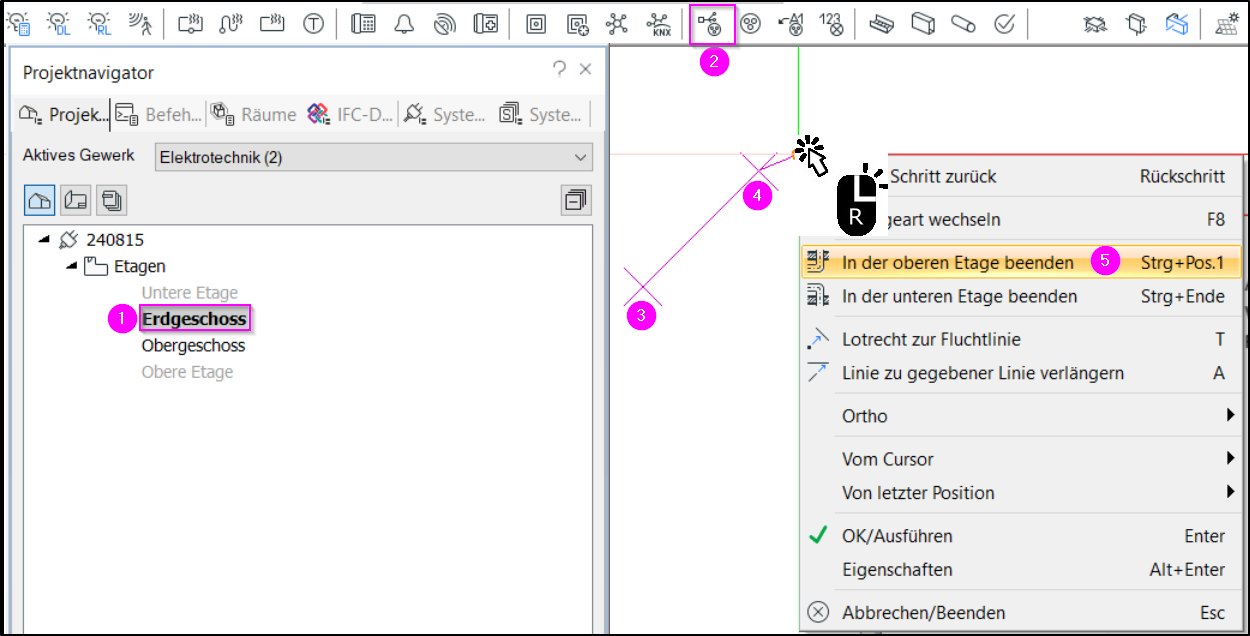

  1. Planen Sie den Kabelweg bis zur gewünschten Position für die Etagen-Übergabe.
  2. Definieren Sie einen Fixpunkt mit einem Klick (4).
  3. Öffnen Sie mit einem Rechtsklick das Kontextmenü.
  4. Wählen Sie "In der oberen Etage beenden" oder "In der unteren Etage beenden" (5).
  5.
  6. Etagenwechsel Bild1.png

  7. Der Kabelverlauf ändert seine Richtung vertikal und mündet in ein Symbol an der Decke oder im Boden. Die Funktion ist damit abgeschlossen.




2. Adressierte Etage öffnen

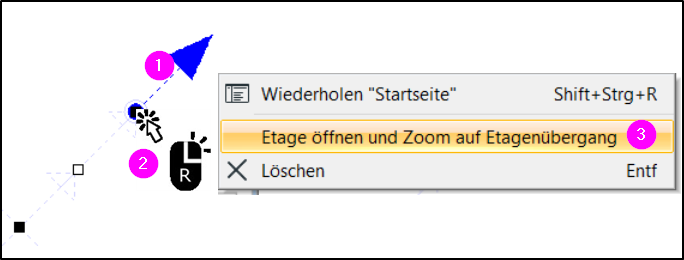

  1. Markieren Sie den Übergabepunkt mit einem Klick (1).
  2. Öffnen Sie mit einem Rechtsklick das Kontextmenü (2).
  3. Wählen Sie "Etage öffnen und Zoom auf Etagenübergang" (3).

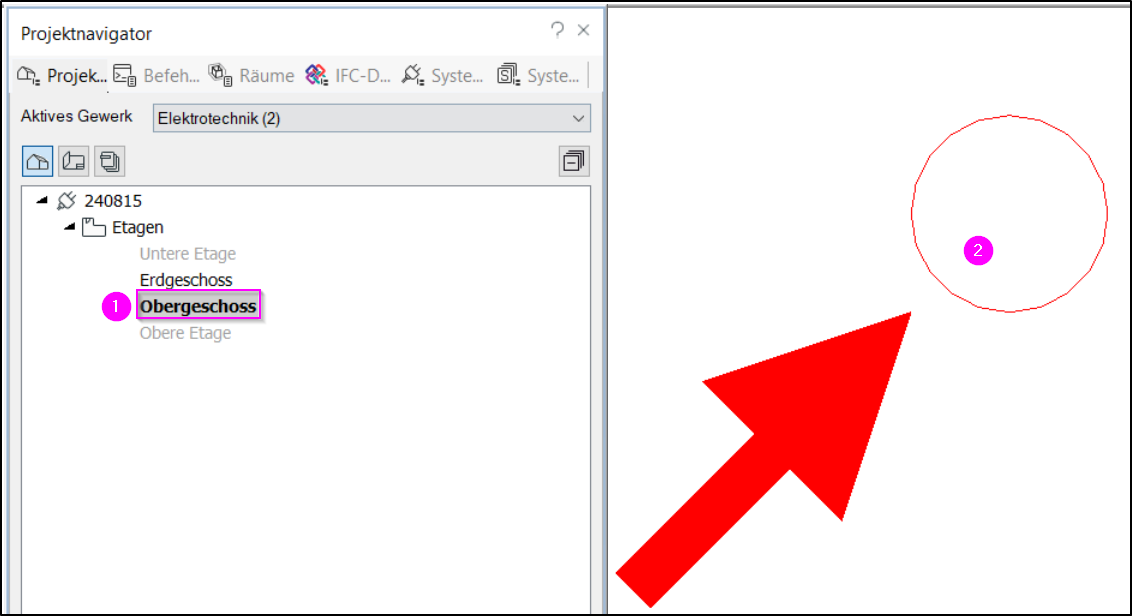

    DDscad öffnet die gewählte Ebene (1) und zeigt den Übergabepunkt vergrößert in der Bildschirmmitte. Die Anzeige weist auf einen offenen Übergabepunkt (2) ohne durchgehende Verbindung zwischen den Ebenen hin.




3. Kabelstrang fortsetzen

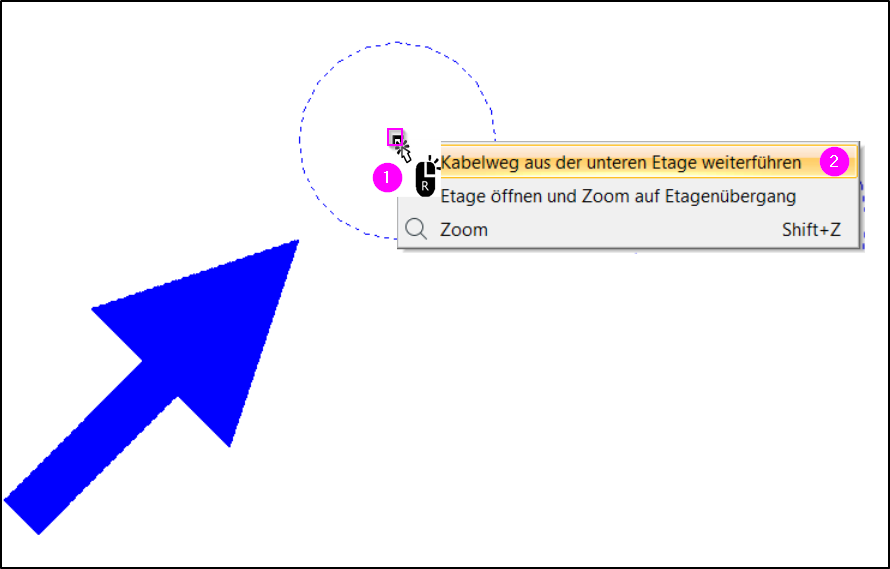

  1. Markieren Sie den Übergabepunkt mit einem Klick (1).
  2. Öffnen Sie mit einem Rechtsklick das Kontextmenü.
  3. Wählen Sie dann "Kabelweg aus der oberen Etage weiterführen" oder "Kabelweg aus der unteren Etage weiterführen" (2).

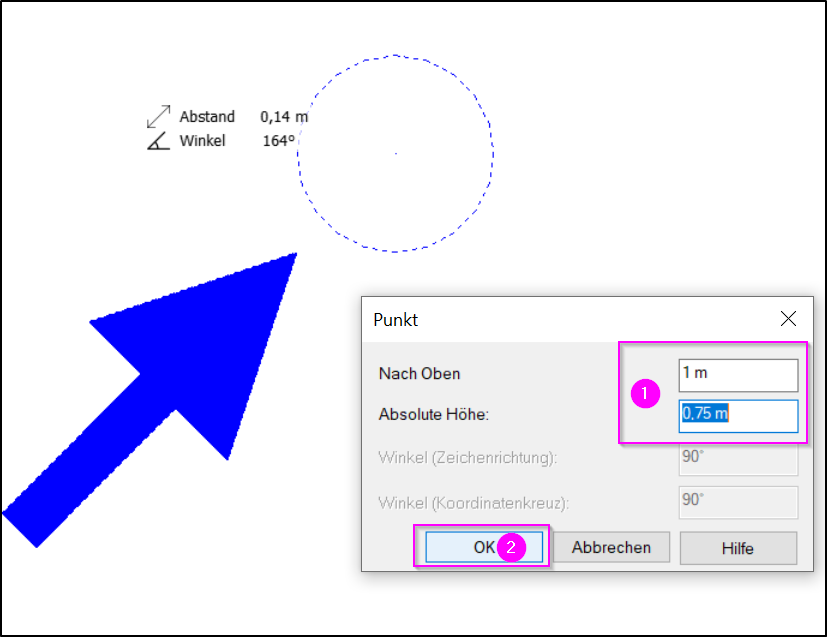

  4. Der Cursor führt den Kabelstrang als Linie. Installation fortsetzen (1). Symbol ändert sich: Rot = offene Verbindung/Fehler, Magenta = Etagenübergang intakt.

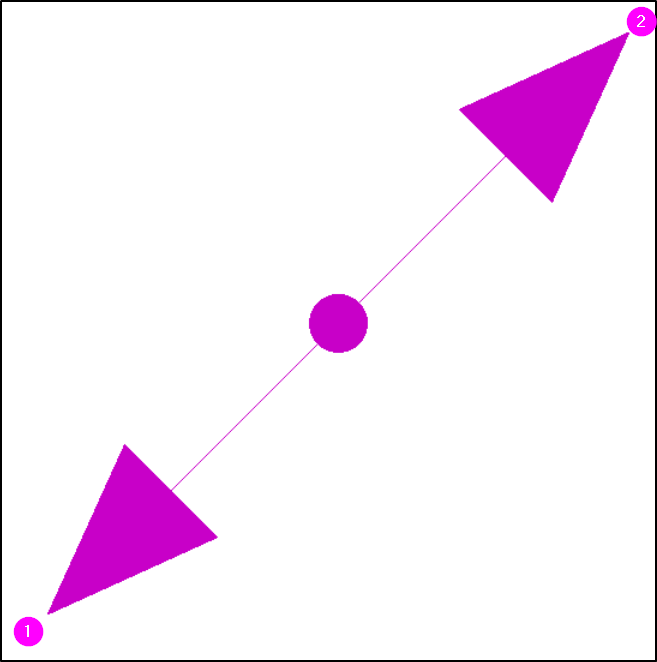

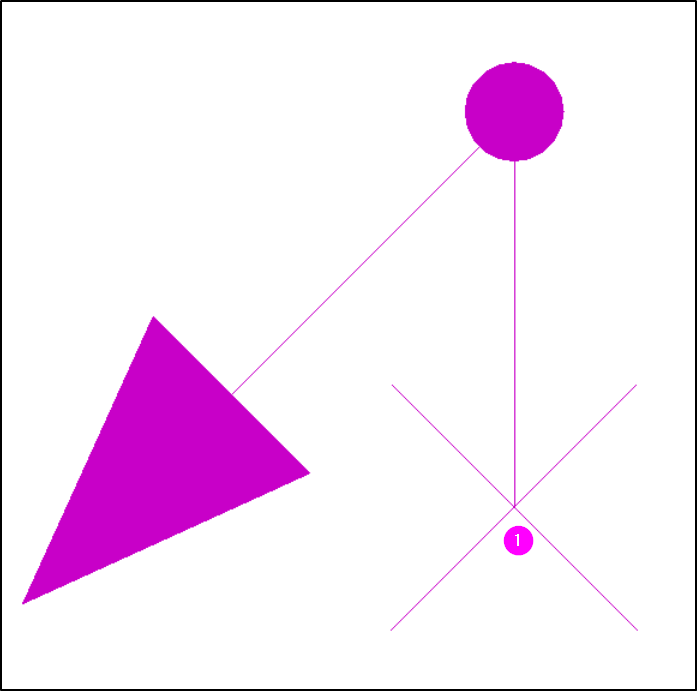

    Diese beide Darstellungen signalisieren fehlerfreie Verbindungen zwischen den Modellen.


    Pfeil: zur unteren Etage (1)
    Pfeil: zur oberen Etage (2)

    Hinweis: Mit dieser Funktion können Sie nur in die direkt benachbarte Etage oberhalb oder unterhalb übergeben. Ein gezieltes Übergeben in eine bestimmte Etage ist nicht möglich.
