Aufputzsymbole mit Schraffur kennzeichnen

Problembeschreibung:

Die gezeichneten Aufputzsymbole (AP) für Schalter und Steckdosen sollen zur optischen Unterscheidung zusätzlich mit Schraffuren versehen werden.

Troubleshooting:

1. Befehlsliste einblenden

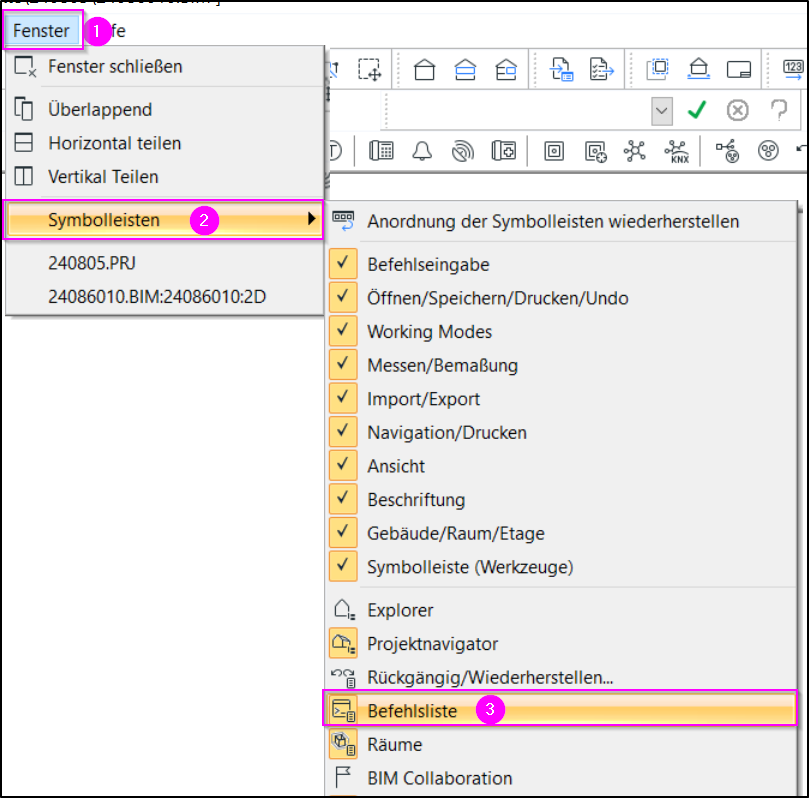

1. Klicken Sie in der Menüleiste auf Fenster (1), wählen Sie im Kontextmenü Symbolleisten (2) und aktivieren Sie dort die Befehlsliste (3).





2. IL Befehl aufrufen

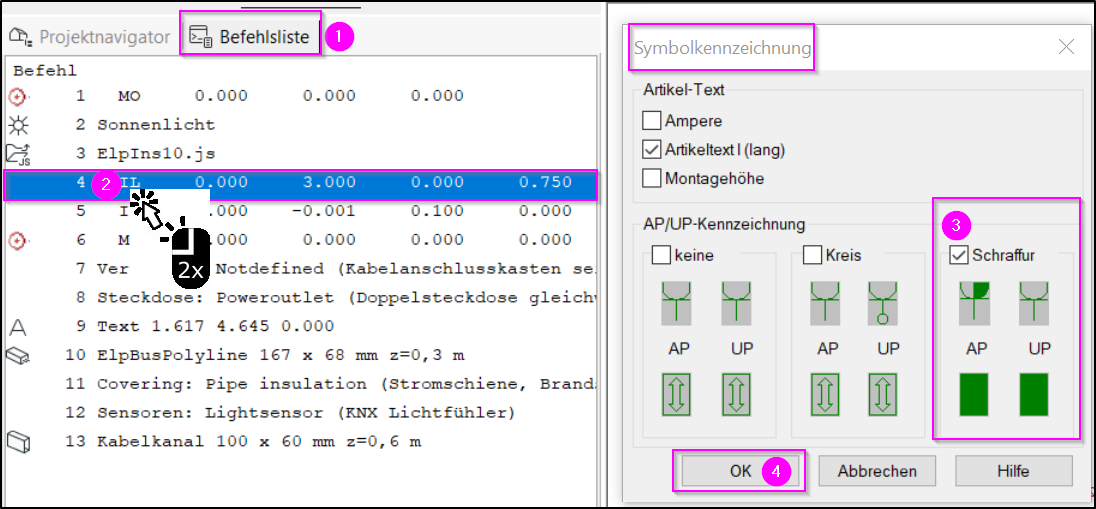

1. Scrollen Sie in der geöffneten Zeichnungsebene ganz nach oben zum Anfang der Befehlsliste (1) und führen Sie einen Doppelklick auf den IL -Befehl (2) in der vierten Zeile aus.
2. Im Fenster für die Symbolkennzeichnung bei der AP/UP-Kennzeichnung die Checkbox für Schraffur (3) aktivieren. Dadurch wird der Haken aus der Standardeinstellung "keine" automatisch entfernt.
3. Schließen Sie dann das Fenster mit dem OK-Button (4).
4. Einen Bildschirmneuaufbau vornehmen oder die F5-Taste drücken.



   Falls erforderlich, wiederholen Sie die Schritte 1-4 auf zusätzlichen Zeichnungsebenen.
