Gültig für: DDScad ab V18
Problembeschreibung:
Ich muss ein Titelfeld mit Informationen füllen.
Troubleshooting:
-
Sie befinden sich in einem Drucklayout.
-

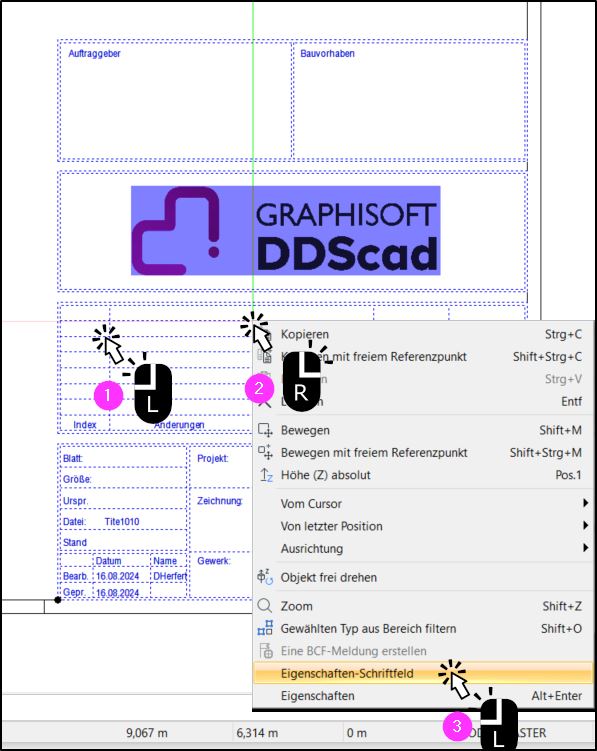

Markieren Sie mit der linken Maustaste das auszufüllende Titelfeld (1).
-
Öffnen Sie mit der rechten Maustaste das Kontextmenü (2).
-
Wählen Sie mit einem Linksklick die Funktion Eigenschaften-Schriftfeld (3).
-

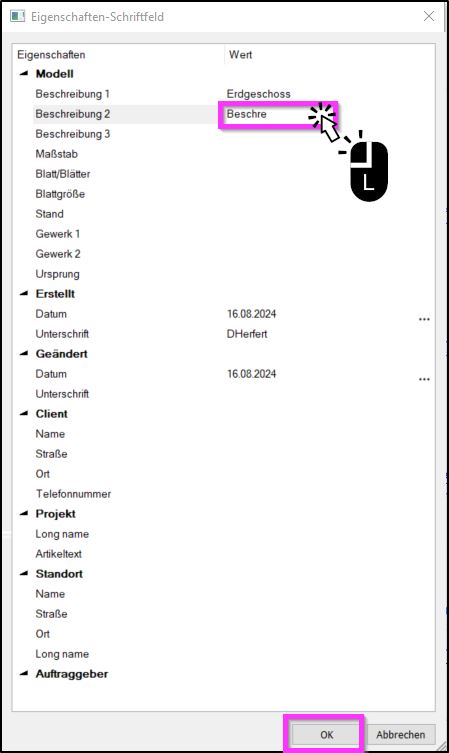

Das Fenster Eigenschaften-Schriftfeld wird geöffnet.
-
Hier sind alle Punkte (außer Revisionen), die in dem jeweiligen Schriftfeld verfügbar sind, aufgelistet.
-
Klicken Sie in der Spalte Wert neben die Variable, die Sie ausfüllen möchten und geben Sie den Text ein.
-

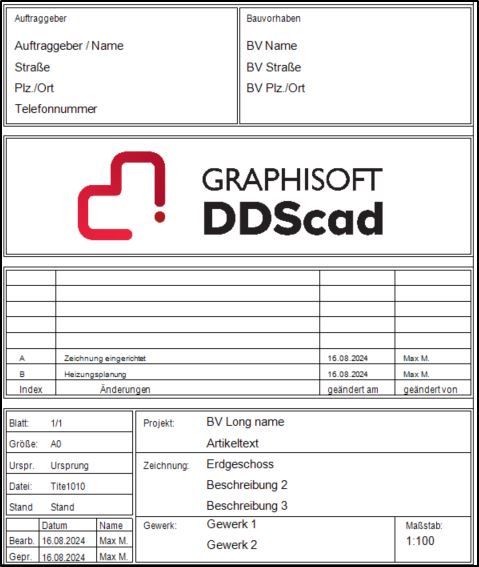

Nachdem Sie die benötigten Variablen ausgefüllt haben, bestätigen Sie mit OK.
-

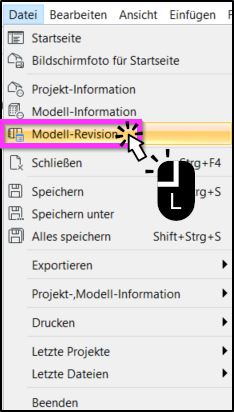

Revisionen werden nach wie vor unter Datei > Modell-Revisionen angelegt:
-
Es öffnet sich das Fenster Modell-Revisionen.
-

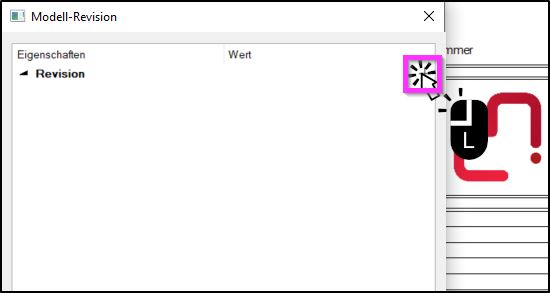

Mit Linksklick auf das + Zeichen wird die erste Revision angelegt.
-
Mit jedem weiteren Klick auf das + wird eine weitere Revision angelegt.
-

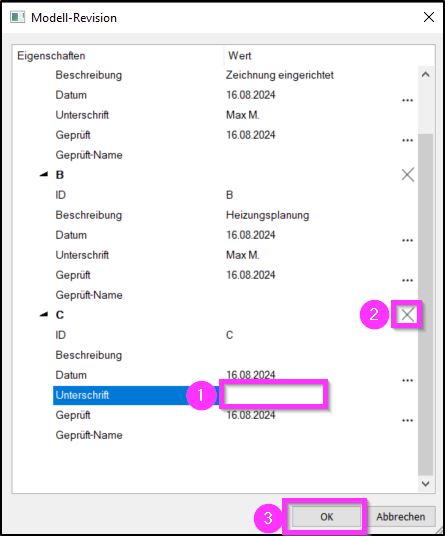

Diese kann wieder mit Linksklick in die Spalte Wert (1) ausgefüllt werden.
-
Überzählige Revisionen können mit Klick auf das X (2) gelöscht werden.
-
Den Abschluss der Bearbeitung bestätigen Sie mit einem Klick auf OK (3).
Tipp: Weitere Informationen zum Thema Revisionen finden Sie hier.
