Problembeschreibung:
Die Gestaltung des Titelfeldes ist abgeschlossen und ich möchte mein Titelfeld finalisieren.
Troubleshooting
Hinweis: Für das Ändern des Logos bitte ein normales Projekt öffnen und der Anleitung aus der Wissensdatenbank Logo erstellen und anpassen folgen.
Wenn Sie auf Basis der vorhandenen Titelfelder Änderungen vorgenommen oder ein eigenes Titelfeld erstellt haben, verwenden Sie die nachfolgende Anleitung, um Ihr Titelfeld zum Einsatz zu bringen:
- Das Titelfeld ist so weit erstellt, siehe dazu auch:
Das Projekt DDS-Titelfelder-Logo: Vorbereitende Schritte
Das Projekt DDS-Titelfelder-Logo: Anpassen eines Titelfeldes
Das Projekt DDS-Titelfelder-Logo: Erstellen eines (einfachen) eigenen Titelfeldes. - Sie haben alle Anpassungen an Ihrem Titelfeld durchgeführt und wollen das Titelfeld nun generieren, um es verwenden zu können.

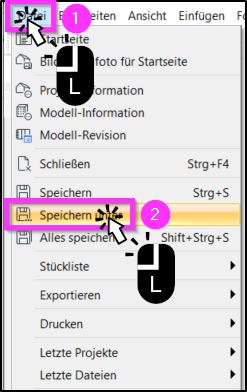

- Speichern Sie Ihr Titelfeld mit der Funktion Datei > Speichern unter
- Vergeben Sie einen noch nicht verwendeten Dateinamen, bevorzugt nach dem Schema Tite1nnn.bim, wobei nnn für 3 Ziffern aus der Reihe 0-9 steht. Beispiel: Tite1045.bim
- Das Programm wechselt automatisch zur soeben erstellten Kopie.
- Bereinigen Sie das Titelfeld und entfernen (löschen) Sie alle nicht benötigten Bestandteile.

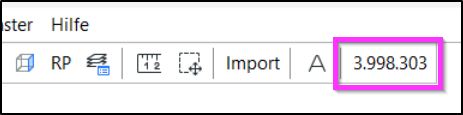

- Generieren Sie jetzt das Titelfeld mit einem Linksklick auf die entsprechende Funktion.
- folgen Sie anschließend den Bildschirminformationen.
- Vergeben Sie einen Dateinamen nach dem vorgegebenen Muster TF19nn.bim, wobei nn für 2 Ziffern aus der Reihe 0-9 steht. Beispiel: TF1900.bim
- Bestätigen Sie die Übernahme der Änderungen mit "Ja".
- Die Datei wird automatisch im Projekt abgelegt.
- Speichern oder kopieren Sie die so erzeugte Datei mit dem Windows-Explorer in den DDScad User-Ordner dieser Version. Verwendete DWG-Dateien müssen mit kopiert werden.
- Öffnen Sie eine beliebige Ebene eines anderen Projektes im Klassikmodus (gerne Ihr Vorlagenprojekt).
- Rufen Sie ein Drucklayout auf.

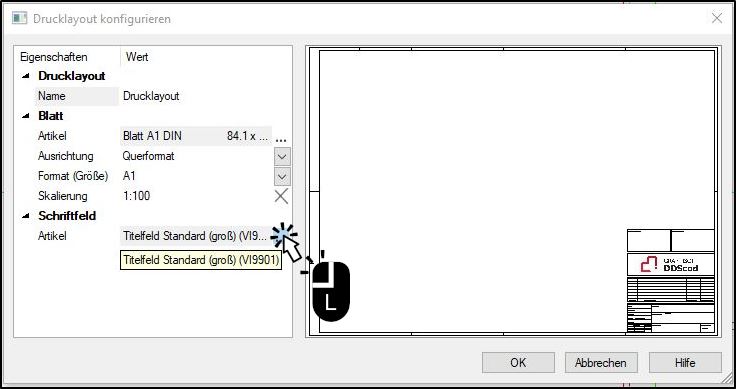

- In der Drucklayout-Konfiguration wechseln Sie mit einem Klick auf die 3 Punkte in die Titelfelddatenbank.
- Wählen Sie noch einmal die 3 Punkte.

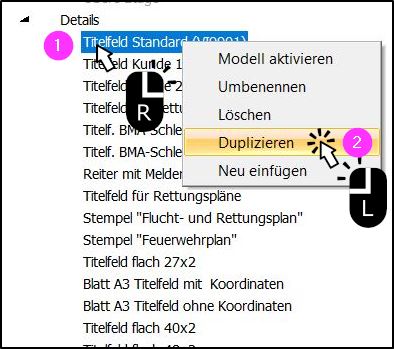

- Wählen Sie das Titelfeld Standard (groß) (VI9901) mit der rechten Maustaste und klicken mit der linken Maustaste auf "Duplizieren".

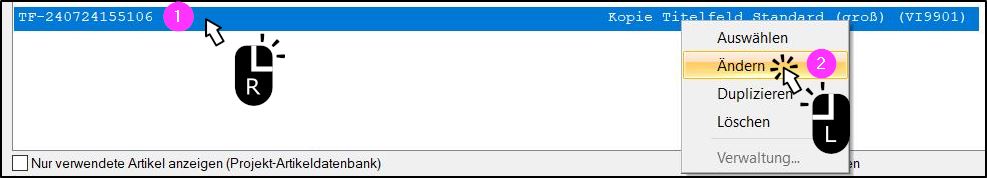

- Klicken Sie dieses Mal mit der rechten Maustaste auf das duplizierte Titelfeld und wählen mit der linken Maustaste "Ändern".

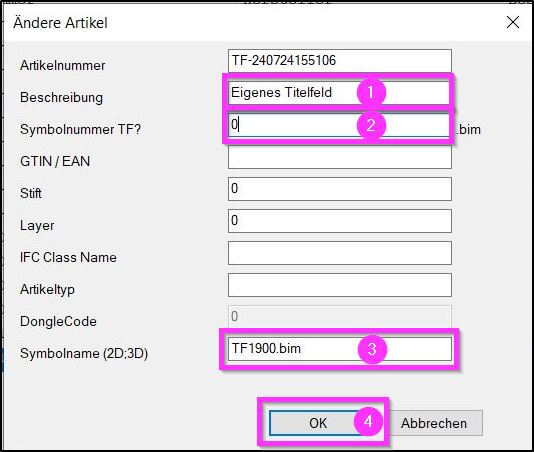

- Passen Sie die Beschreibung (1) an.
- Setzen Sie die Symbolnummer TF? auf 0 (2).
- Tragen Sie die vorher generierte Datei TF19nn.bim im Feld Symbolname (2D;3D) (3) ein.
- Bestätigen Sie die folgenden Felder mit OK (4), bis Sie ihr eigenes Titelfeld im Projekt sehen.
Hinweis: Sie wollen mehr Variablen, mehr Möglichkeiten der Gestaltung, dann schauen Sie sich unser online Schulungspaket Workflow Management an.
