Wie ordne ich eine Duplexleitung einer Datendose (RJ45) zu?

Aktualisiert

Problembeschreibung:

Datendoppeldosen werden auch mit Duplexleitungen angeschlossen. Wie aber kann dies im Model sowie in der Stromkreisliste dargestellt werden?



Wichtige Information:

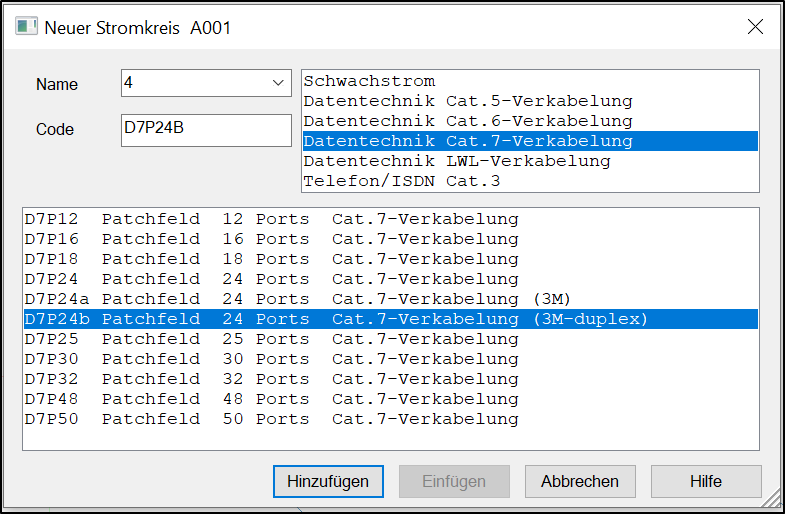

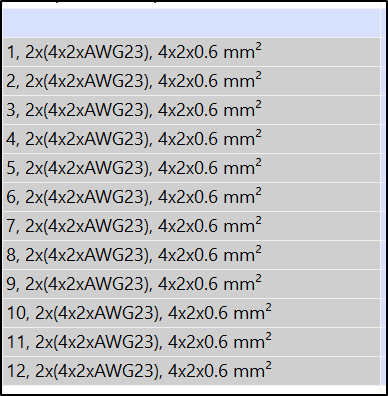

Das 24-Port-Patchfeld für Duplexleitungen fügt 12 Kabel in das Stromkreisnetz ein.





Für die Beschriftung wird die Stromkreisnummer = Patchfeld, Kabel = Port genutzt, und für die Möglichkeit 2 Kabelbeschreibung Port 2.

Troubleshooting:

Es gibt zwei Möglichkeiten, die Zuordnung zu realisieren. Hierfür gibt es keine Automatik, daher werden die Schritte wiederholt, bis alle Kabel benannt sind.

1. Möglichkeit: Kabelname

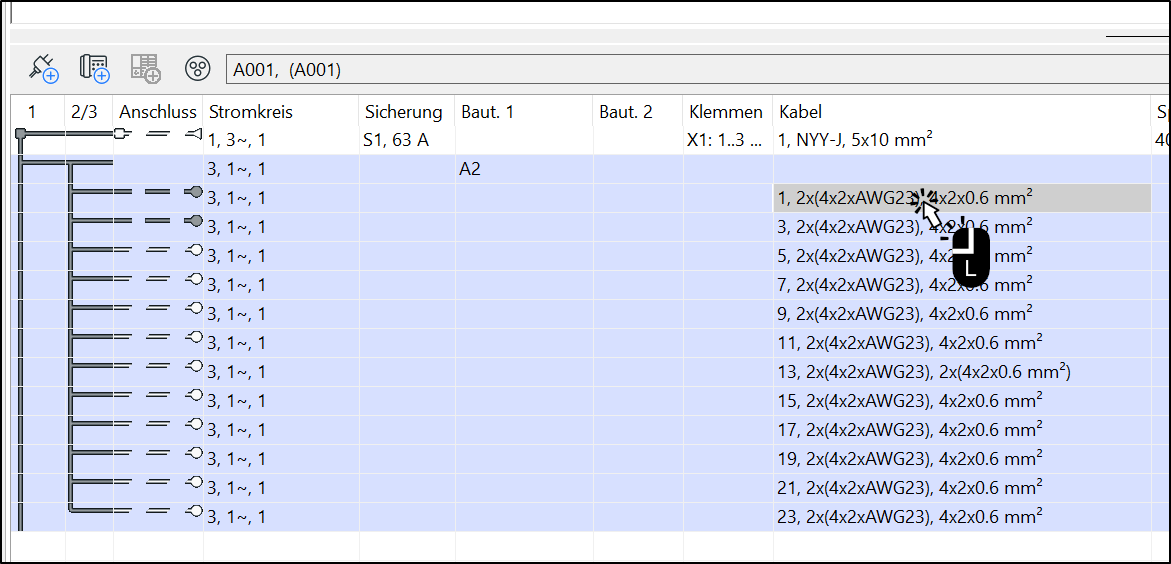

  1. Markieren Sie sich das Kabel in der Stromkreisliste, indem Sie es mit der linken Maustaste anklicken.

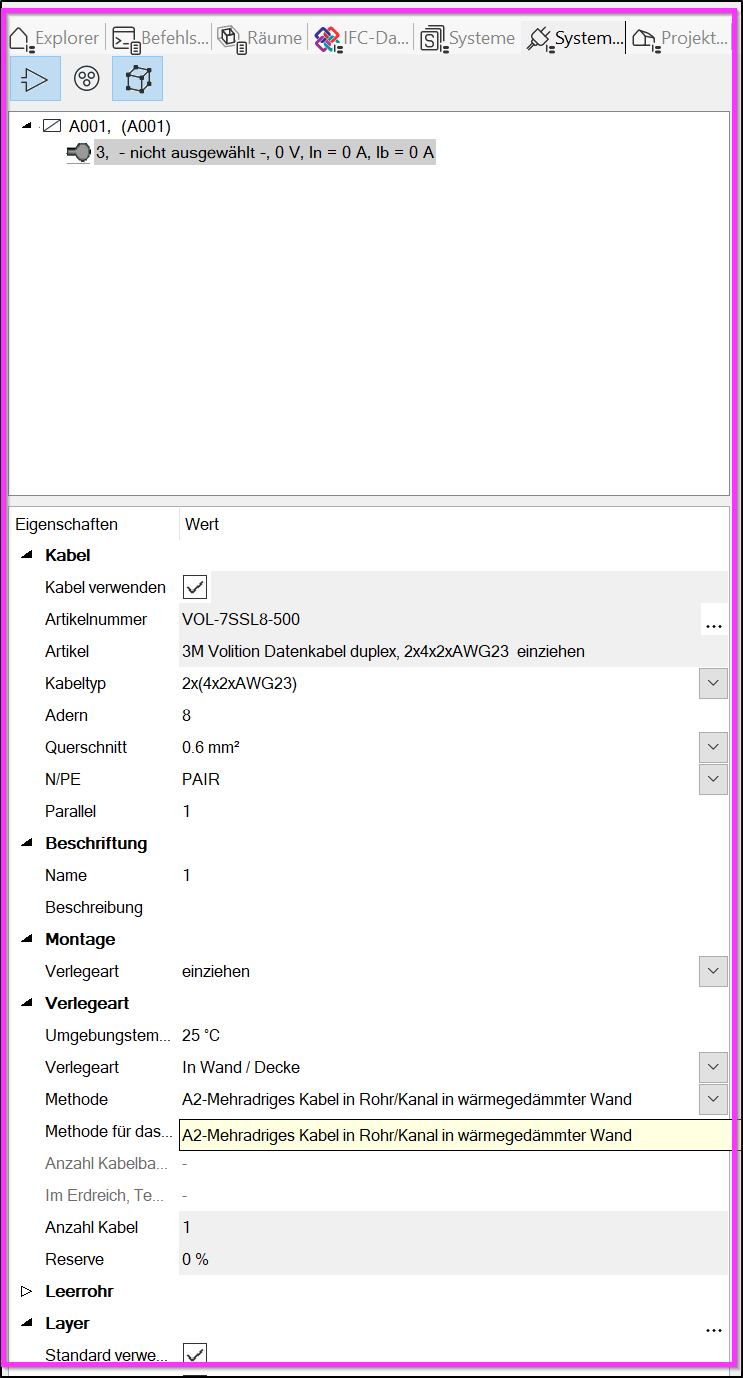

  2. Im Systemnavigator wird jetzt das Kabel aufgelistet.

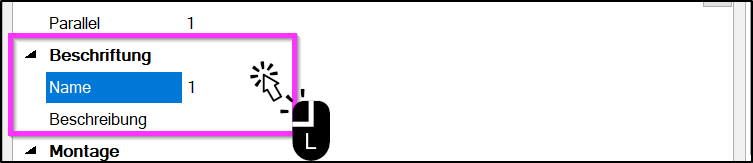

  3. Jetzt klicken Sie mit der linken Maustaste in das Feld Name. Dieses Feld ist unter Beschriftung zu finden.

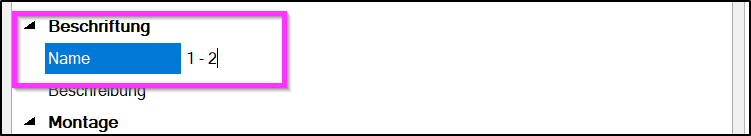

  4. Dort tragen Sie die Portnummern ein. In diesem Falle als Beispiel "1 - 2".

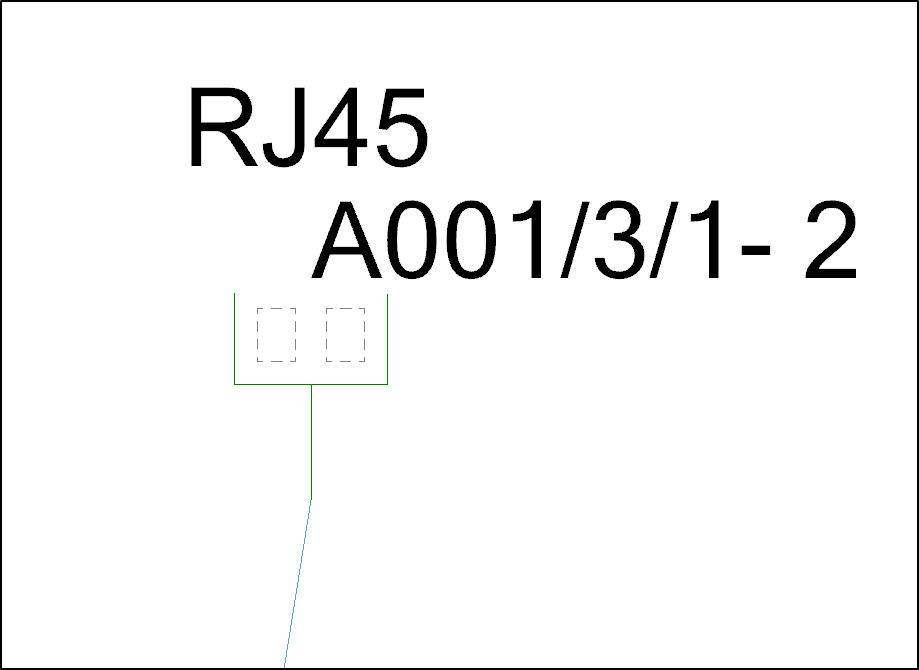

  5. Haben Sie sich ein Label erstellt, welches Verteiler/Stromkreis/Kabelname anzeigt, werden hier nun beide Ports dargestellt.
    Link-Tipp: Stromkreise im Label in einer Zeile anzeigen (Datendose/RJ45)



2. Möglichkeit: Kabelname und Beschreibung

  1. Markieren Sie sich das Kabel in der Stromkreisliste, indem Sie es mit der linken Maustaste anklicken.

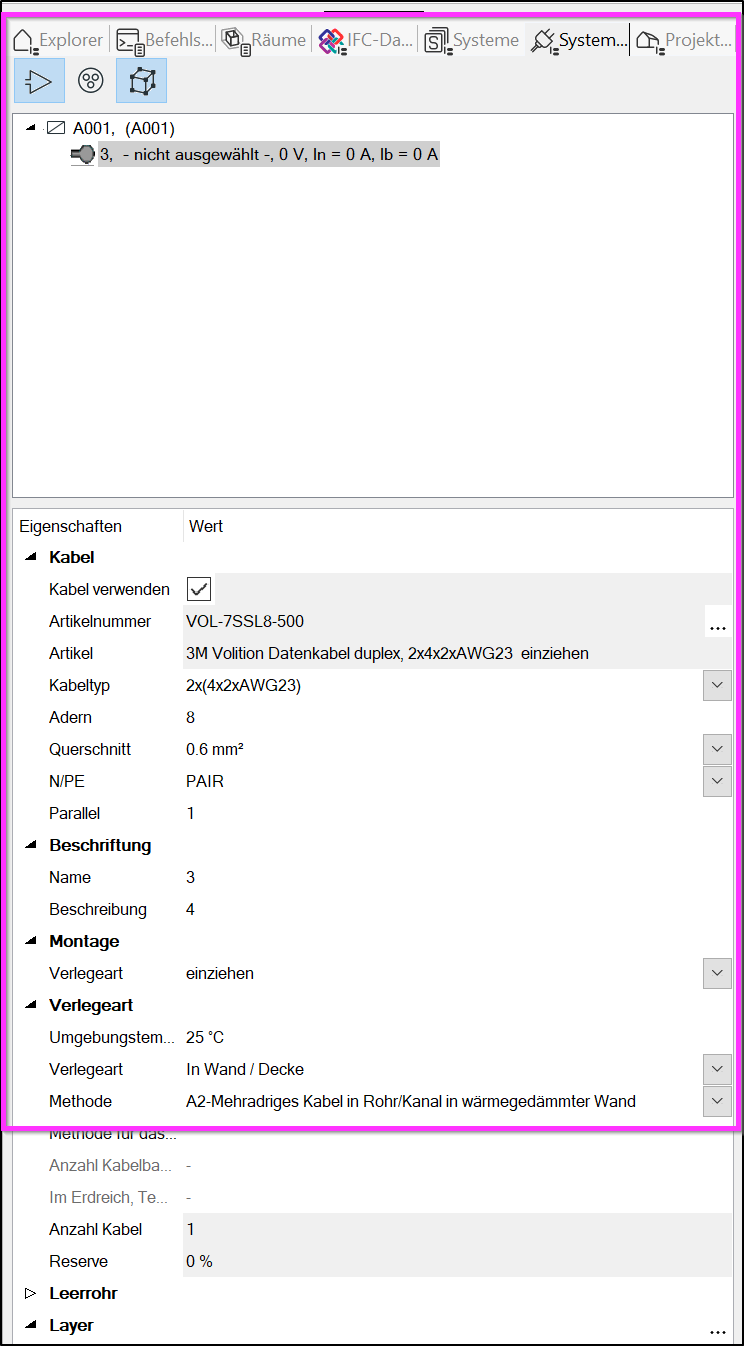

  2. Im Systemnavigator wird jetzt das Kabel aufgelistet.

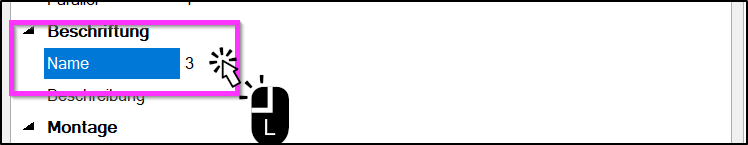

  3. Jetzt klicken Sie mit der linken Maustaste in das Feld Name und passen die Portnummer an. In diesem Beispiel die 3. Dieses Feld ist unter der Kategorie Beschriftung zu finden.

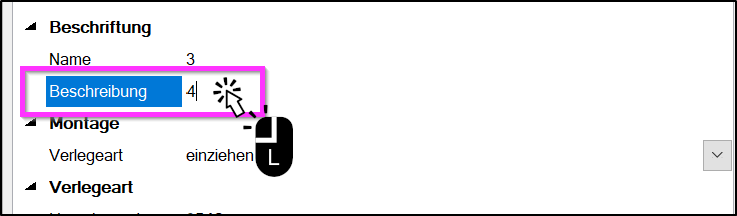

  4. Klicken Sie mit der linken Maustaste jetzt in das Feld Beschreibung und tragen Sie dort z.B. den zweiten Port ein, hier im Beispiel die 4.



  5. Wenn Sie jetzt ein Label erstellt haben, dass Verteiler/Stromkreis/Kabelname - Kabelbeschreibung anzeigt, werden beide Ports dargestellt.



    Vorteil der zweiten Methode - Verwendung auch bei Einzeldosen möglich

    Durch die Methode Kabelname und Kabelbeschreibung können hier über erstellte Label auch
    die individuellen Ports ausgegeben werden.

    Die Kabelbeschreibung kann nicht in das Schema mit übernommen werden.

    Hierfür werden zwei Labelvorlagen benötigt:

    Vorlage 1 mit der Konfiguration: Verteiler/Stromkreis/Kabelname
    Vorlage 2 mit der Konfiguration: Verteiler/Stromkreis/Kabelbeschreibung.
    Link-Tipp: Wie erstelle ich eine Label Vorlage?

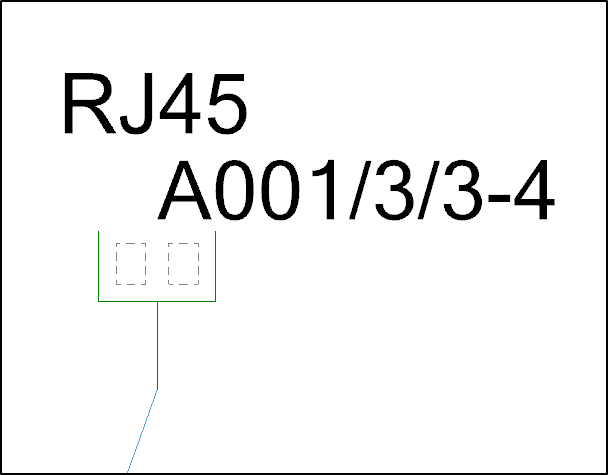

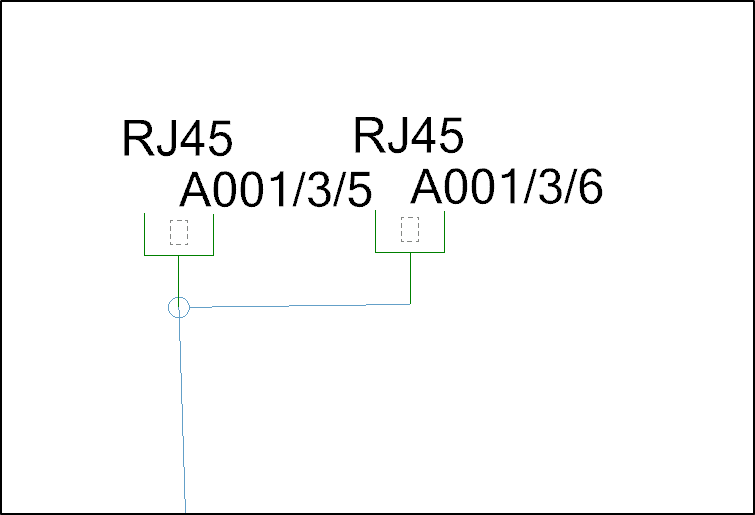

    Beispiel:
