Problembeschreibung:
Ich benötige Änderungen an einem in DDScad vorhandenen Titelfeld.
Troubleshooting
Hinweis: Für das Ändern des Logos bitte ein normales Projekt öffnen und der Anleitung aus der Wissensdatenbank Logo erstellen und anpassen folgen.
Beachten Sie bitte ebenso die anderen Beiträge zum Thema: Das Projekt DDS-Titelfelder-Logo

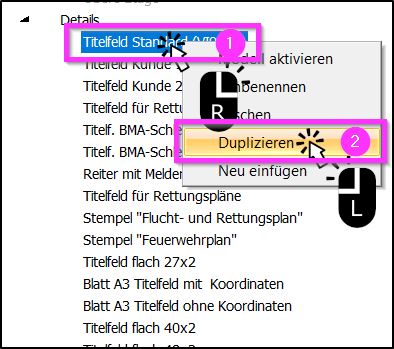

- Wählen Sie die Vorlage des zu ändernden Titelfeldes mit der rechten Maustaste aus und Duplizieren Sie diese mit einem Linksklick.

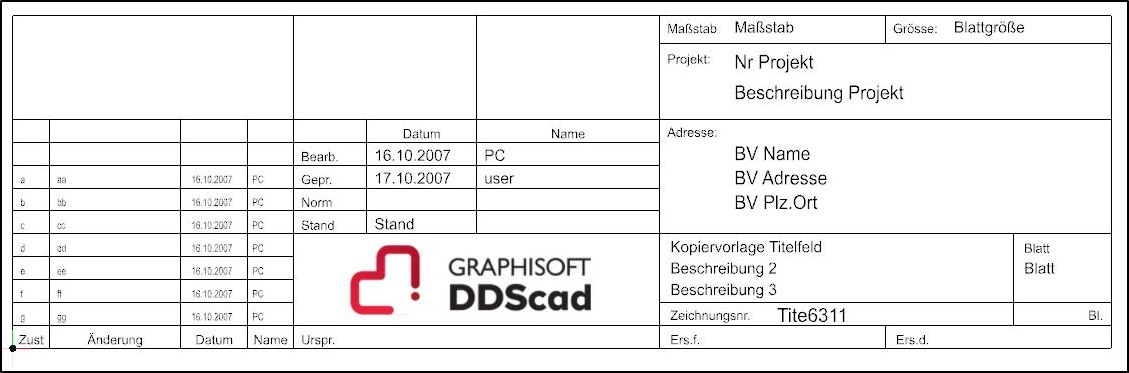

- Je nach gewähltem Titelfeld sollte unsere Vorlage z.B. so aussehen:
- Sie können nun die gewünschten Änderungen vornehmen, z. B. Feldkennzeichnungen anpassen, Texte hinzufügen, Variablen verschieben oder aber auch Einträge löschen.

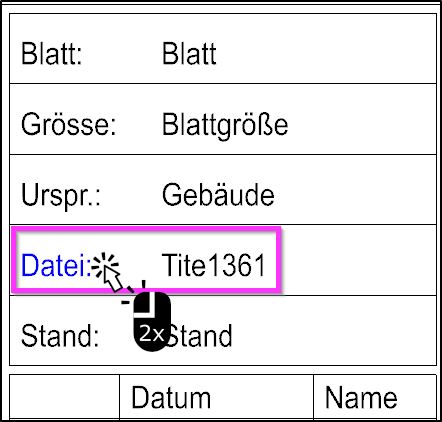

- Zum Ändern einer Feldkennzeichnung klicken Sie doppelt auf die betreffende Kennzeichnung.
-

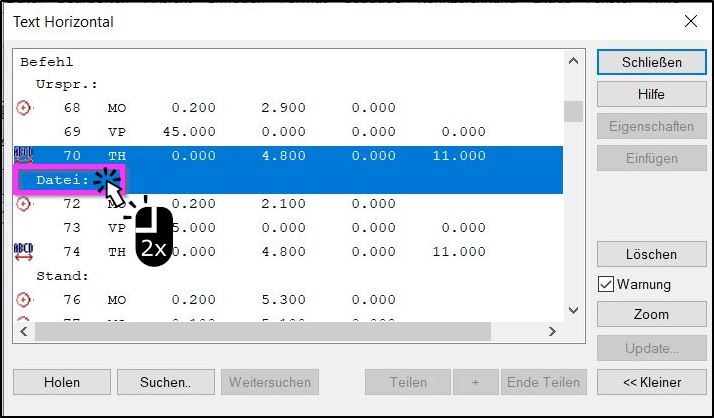

Es öffnet sich ein Bearbeitungsfenster:
- durch nochmaligen Doppelklick auf den zu ändernden Text wird ein weiteres Fenster geöffnet (bei mehreren Monitoren auf Monitor 1).

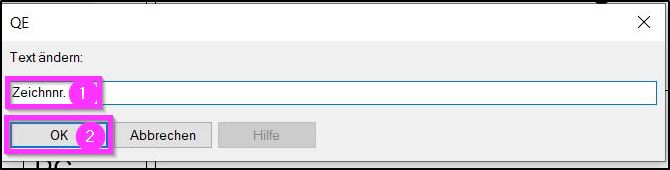

- in diesem kann der Eintrag geändert werden, z.B. in Zeichnnr.
- Bestätigen Sie mit OK und Schließen Sie das Übersichtsfenster.
- Nach einem Bildschirmneuaufbau (F5) wird die Änderung angezeigt.
- Zum Hinzufügen von Text starten Sie die Textfunktion.

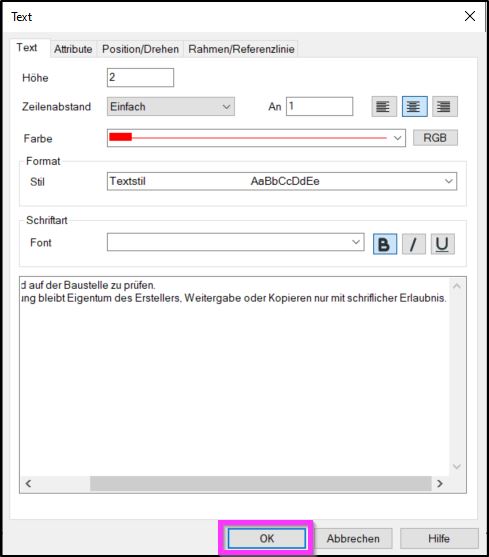

- Erstellen Sie Ihren Text und formatieren Sie diesen nach Belieben
- Bestätigen Sie mit OK.
- Der Text hängt nun am Mauszeiger, setzen Sie ihn per Maus-Linksklick an der gewünschten Stelle ab.
- In gleicher Art können mit geometrischen Formen zusätzliche Linien hinzugefügt werden, z.B. ein Rechteck für einen Rahmen.

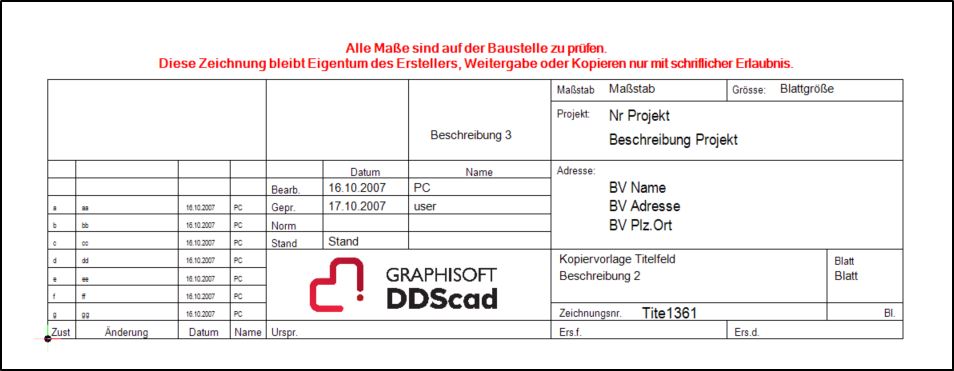

- Das könnte dann z.B. so aussehen:

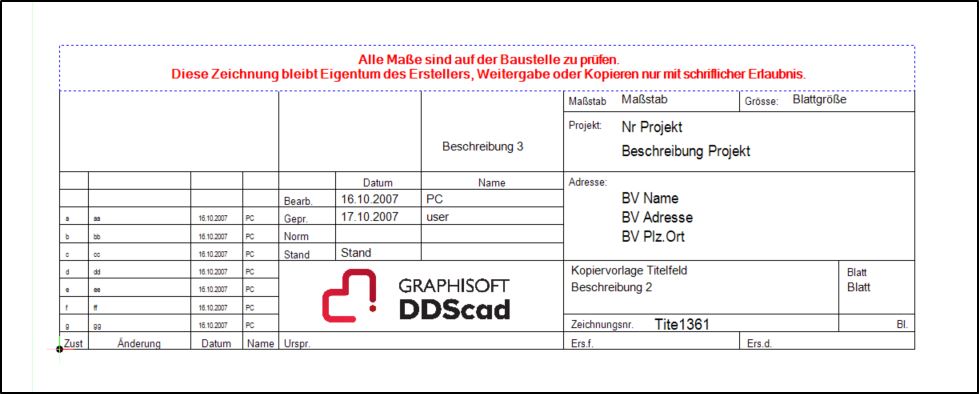

- Es kann auch die Platzierung der Variablen geändert werden.
- Klicken Sie die zu verschiebende Variable an, diese wird markiert und es erscheint ein Bewegepunkt.
- An diesem kann mit gedrückter linker Maustaste (drag&drop) oder Linksklick bewegt werden (Absetzen durch weiteren Linksklick). Die Variable wird nach einem Bildschirmneuaufbau (F5) an der neuen Position sichtbar.
- Sobald alle Änderungen durchgeführt sind, gilt es das Titelfeld zu generieren um es verwenden zu können.
- Hierzu folgen Sie dem Beitrag: Das Projekt DDS-Titelfelder-Logo: Generieren und Implementieren eines Titelfeldes.
Hinweis: Sie wollen mehr Variablen, mehr Möglichkeiten der Gestaltung, dann schauen Sie sich unser online Schulungspaket Workflow Management an.
