Problembeschreibung:
Ich möchte gerne im Label alle angeschlossenen Stromkreise in einer Zeile anzeigen lassen, etwa bei einer 2fach-RJ45-Dose. Wie kann ich dies einrichten?
Troubleshooting:
In diesem Beispiel wurden bereits Leitungen an die RJ45-Dosen angeschlossen.
1. Label anpassen

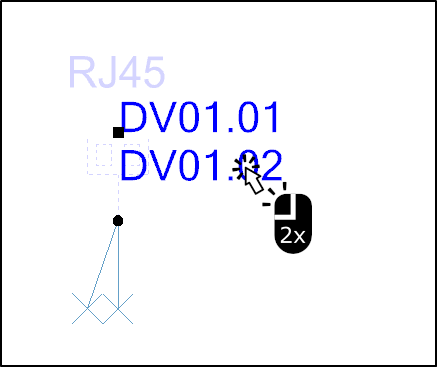

- Klicken Sie doppelt auf das Label der RJ45-Dose, um dessen Eigenschaften zu öffnen.
- Achten Sie bitte darauf, dass Sie das Label und nicht das Symbol erfassen.
- Achten Sie bitte darauf, dass Sie das Label und nicht das Symbol erfassen.

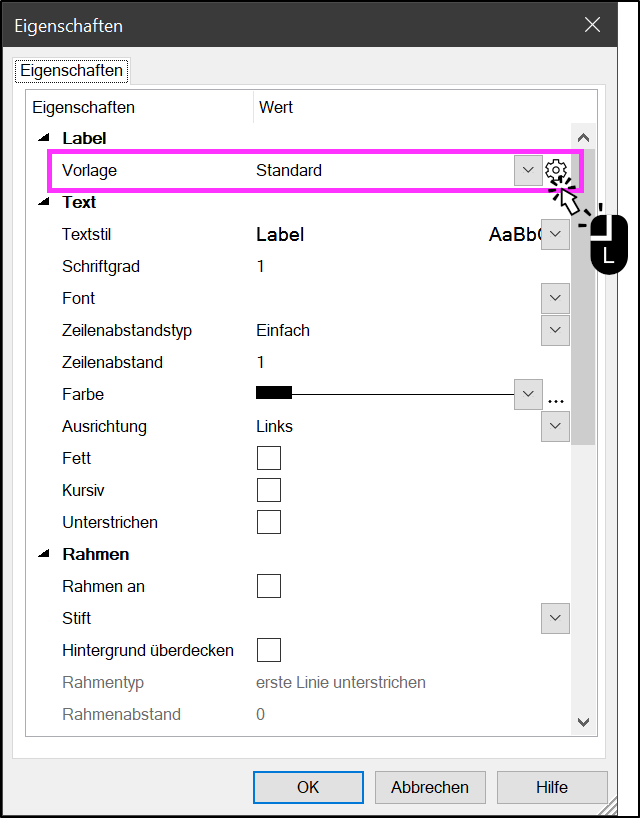

- Klicken Sie im Eigenschaften-Dialog auf das Zahnrad im Bereich Label/Vorlage.

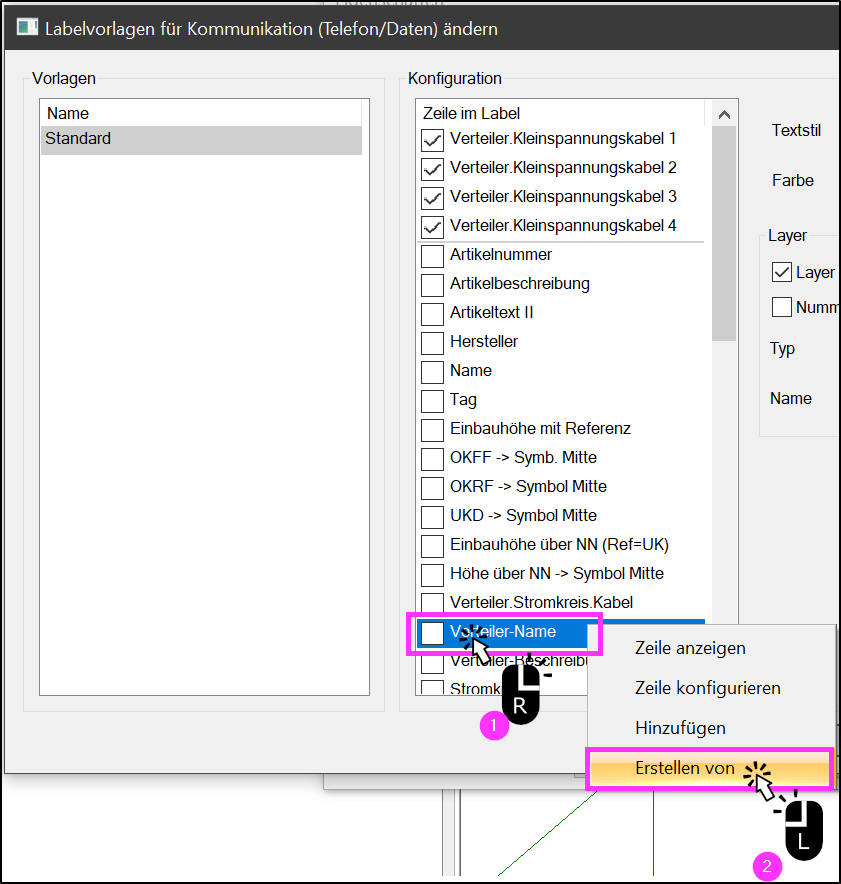

- Klicken Sie in der Liste Konfiguration mit rechts auf den Eintrag Verteiler-Name.
- Und dann im Kontextmenü auf Erstellen von.

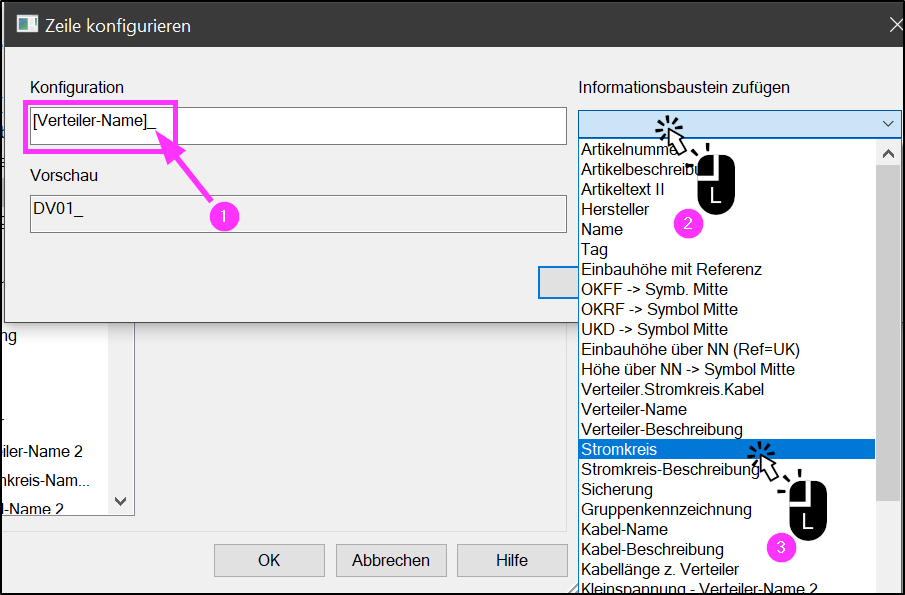

- Fügen Sie im Feld Konfiguration ein beliebiges Trennzeichen hinzu.
- Im Beispiel ein Unterstrich.
- Wählen anschließend aus dem Menü Informationsbaustein zufügen dein Eintrag Stromkreis aus.

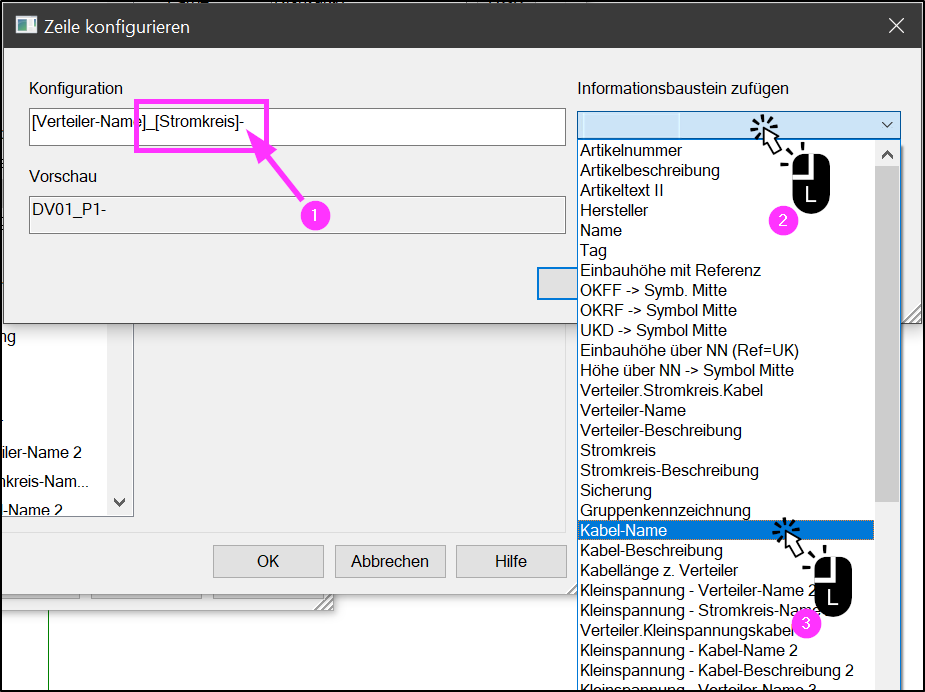

- Fügen Sie im nächsten Schritt im Feld Konfiguration ein beliebiges Trennzeichen hinzu.
- Im Beispiel ein Minus.
- Wählen anschließend aus dem Menü Informationsbaustein zufügen dein Eintrag Kabel-Name aus.
- Fügen Sie im Feld Konfiguration ein beliebiges Trennzeichen hinzu.
- Im Beispiel ein Schrägstrich.
- Wählen anschließend aus dem Menü Informationsbaustein zufügen dein Eintrag Kleinspannung - Kabel-Name 2 aus.
- Schließen Sie anschließend den Dialog Zeile konfigurieren mit OK.

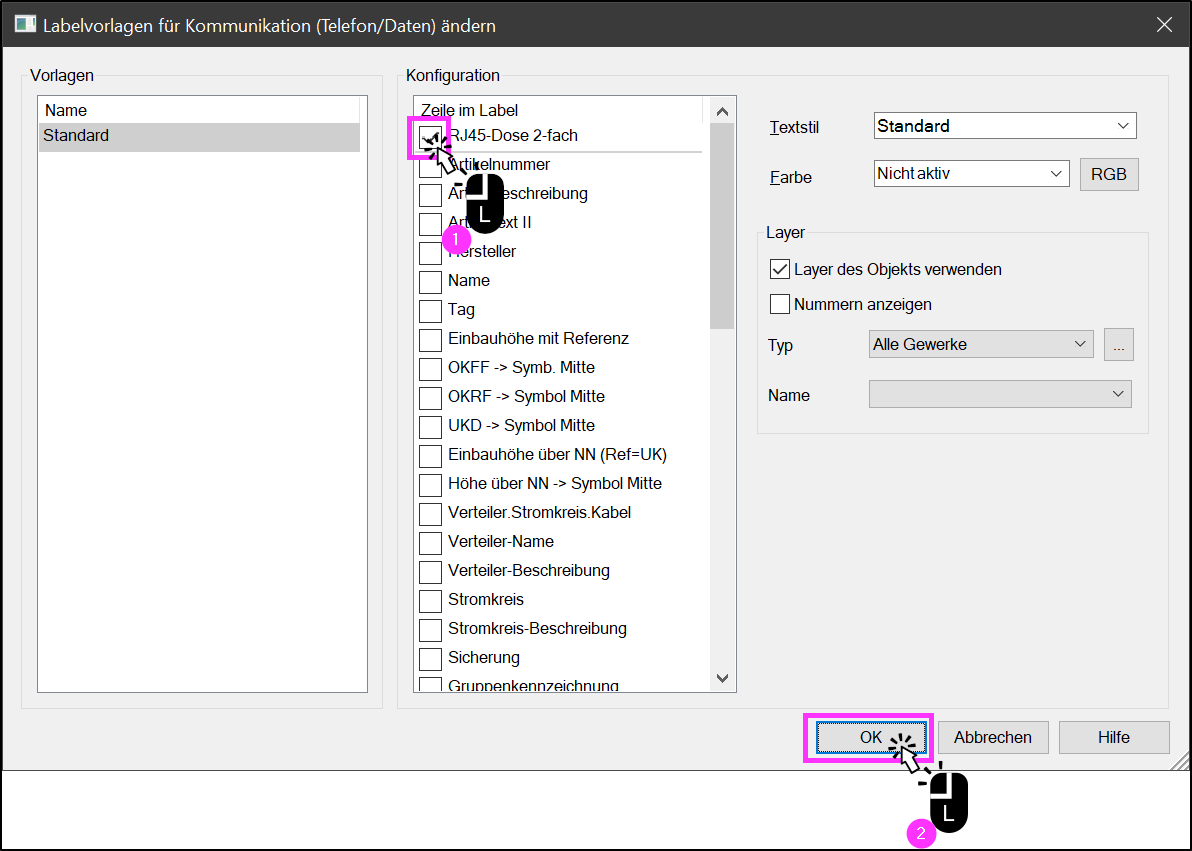

- Vergeben Sie für die soeben erstellte Konfiguration einen Namen und bestätigen Sie diesen mit Enter.
- Im Beispiel RJ45-Dose 2-fach.
- Aktivieren Sie die Konfiguration durch setzen des Hakens davor.
- Deaktivieren Sie alle Konfigurationen, welche im Label nicht angezeigt werden sollen.
- Bestätigen Sie mit OK.
- Die 2-fach RJ45-Dose ist nun mit diesem Label versehen.
