Problembeschreibung:
Es kann erwünscht sein, dass Stromkreise von Patchfeldern statt der standardmäßig vergebenen Nummern eine Kennung erhalten, die der Nummer des Patchfeldes entspricht. Grund könnte sein, dass man das Patchfeld gerne im Label mit anzeigen möchte.
Troubleshooting:
Für dieses Beispiel wird ein Datenverteiler verwendet, in welchem bereits drei Patchfelder vorhanden sind.

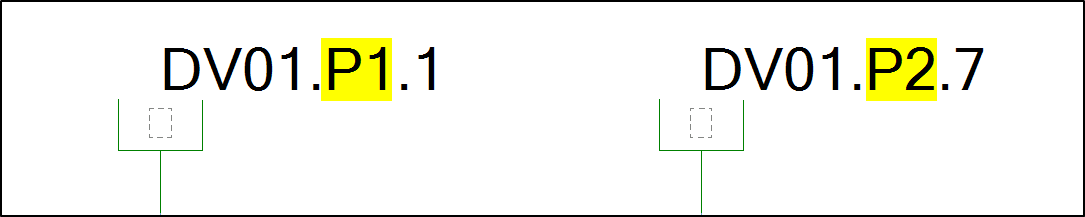

Ziel ist es, dass in den Labeln der Datendosen jeweils automatisch das Patchfeld nebst Port angezeigt wird, an welchem die Dose angeschlossen ist.
1. Öffnen der Stromkreisliste
- Öffnen Sie die Stromkreisliste des betreffenden Datenverteilers.
2. Nummerierung der Kabel ändern
Standardmäßig wird das erste Datenkabel mit 2 nummeriert, da i.d.R. ein 230V-Einspeisung vorhanden ist, deren Kabel die Nummer 1 hat. Dies kann aber geändert werden.

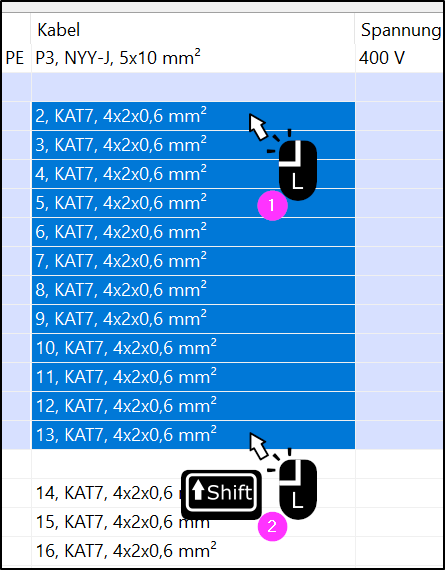

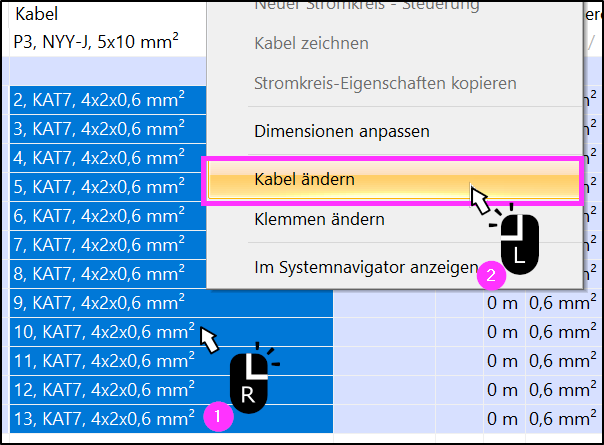

- Markieren Sie die Kabel, welche Sie neu nummerieren wollen.
- Klicken Sie hierfür das Oberste mit links an.
- Klicken Sie anschließend bei gedrückter Shift-taste das unterste Kabel an.
- Öffnen Sie dann mit der rechten Maustaste das Kontextmenü.
- Wählen Sie Kabel ändern.

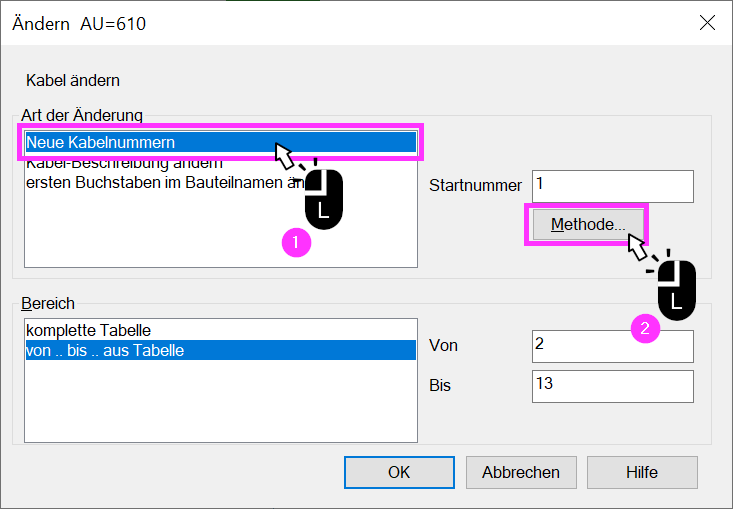

- Selektieren Sie im folgenden Dialog Neue Kabelnummern.
- Und betätigen Sie anschließend den Button Methode.

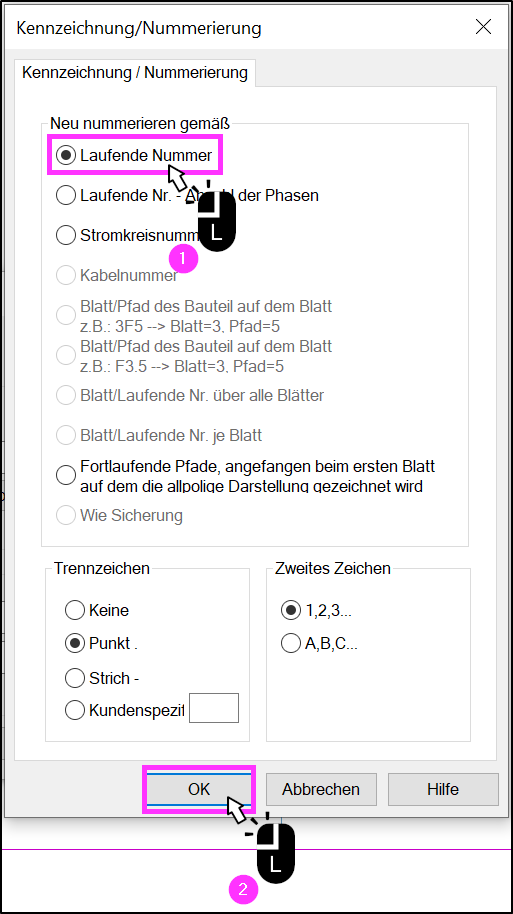

- Stellen Sie sicher, dass in diesem Dialog Laufende Nummer ausgewählt ist.
- Schließen Sie das Fenster mit OK.

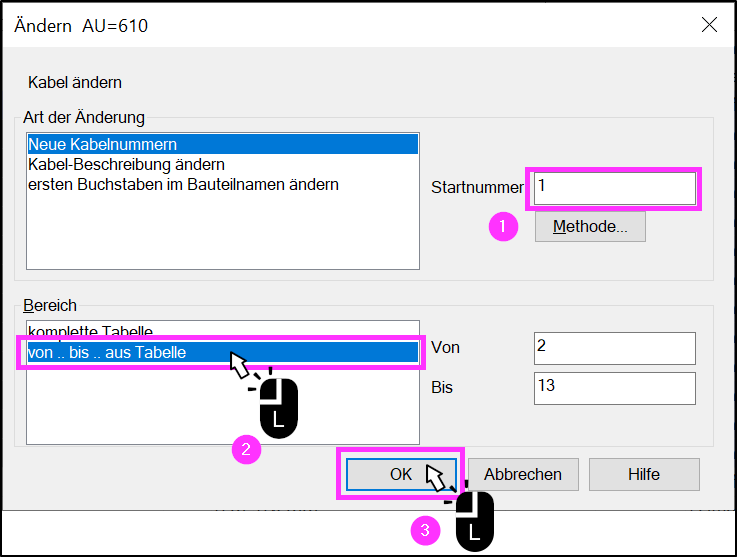

- Selektieren Sie unter Art der Änderung den Eintrag Neue Kabelnummern.
- Zurück im Dialog Ändern tragen Sie unter Startnummer eine 1 ein.
- Wählen Sie unter Bereich von .. bis .. Tabelle aus.
- Bestätigen Sie abschließend mit OK.
- Wiederholen Sie dieses Vorgehen mit den Patchfeldern 2 und 3.
- Also jeweils mit den Leitungen 14 bis 25 und 26 bis 37.

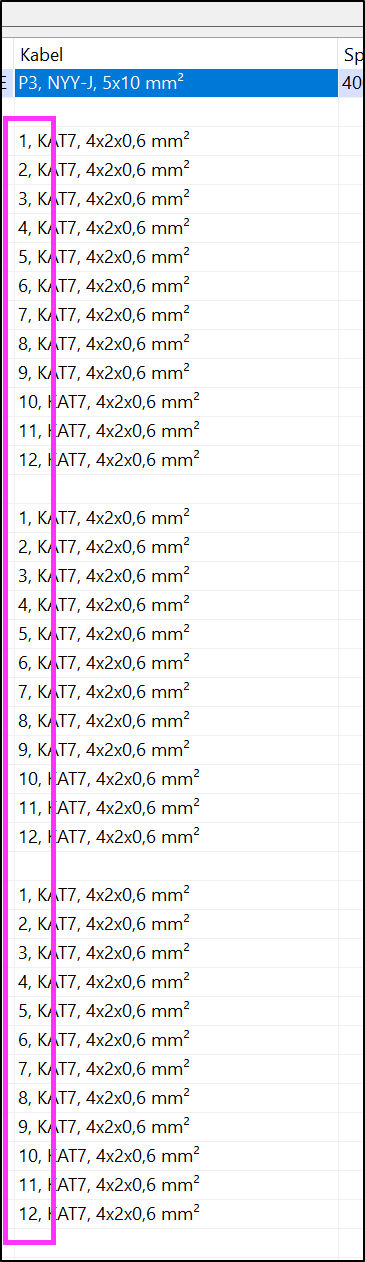

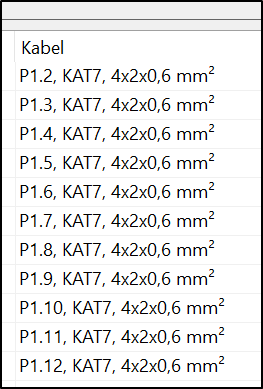

- Das Zwischenergebnis sollte folgendermaßen aussehen.
- Nun werden diesen Kabelnummern je Patchfeld die führenden Zeichen P1, P2 und P3 hinzugefügt.
- Markieren Sie hierfür, wie oben beschrieben, wieder jeweils die Kabel eines Patchfeldes und öffnen Sie mit der rechten Maustaste über das Kontext-Menü den Dialog Ändern.

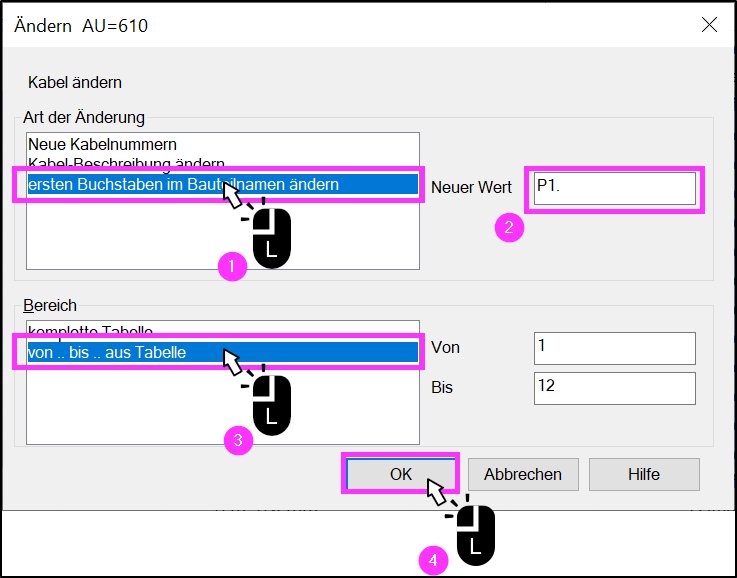

- Wählen Sie dieses Mal aus der Liste Art der Änderung die Zeile ersten Buchstaben im Bauteilnamen ändern aus.
- Tragen Sie bei Neuer Wert die gewünschten Zeichen ein.
- Stellen Sie sicher, dass unter Bereich von .. bis .. Tabelle ausgewählt ist.
- Bestätigen Sie mit OK.
- Die Kabel sind nun entsprechend umbenannt.

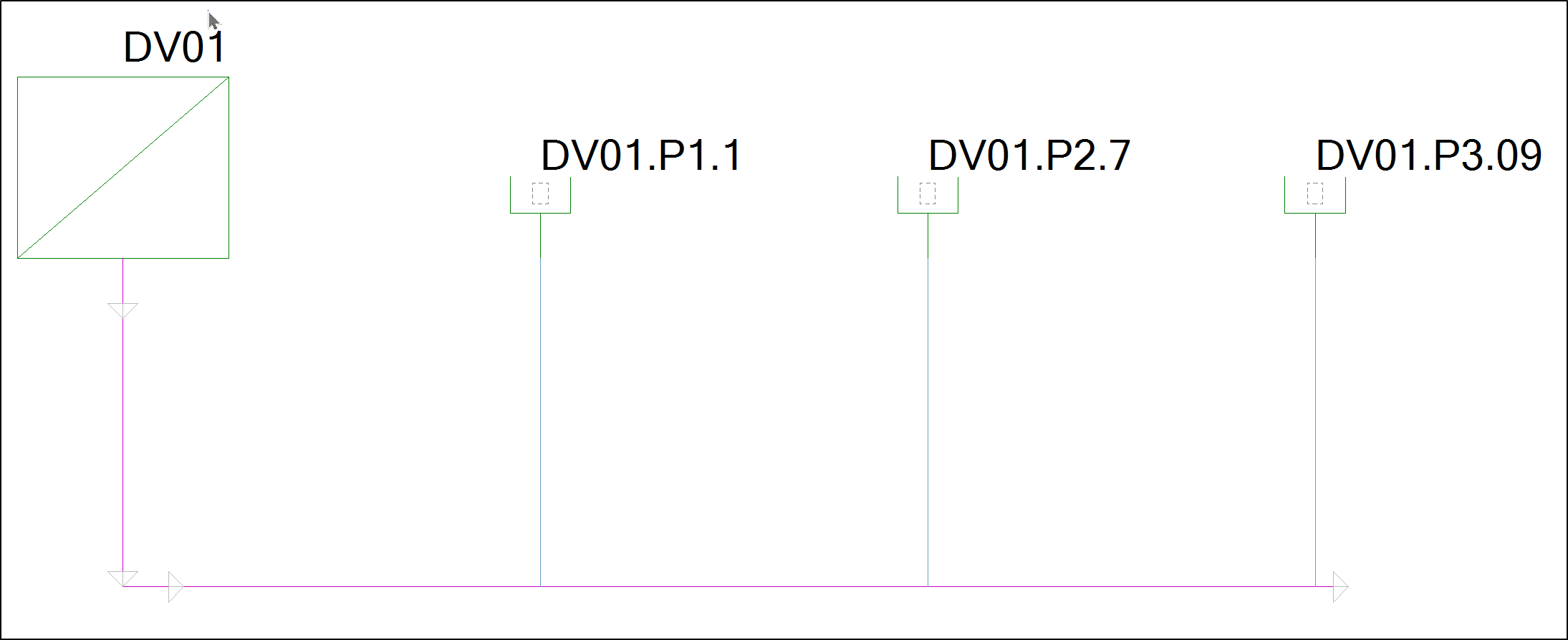

- Wenn Sie nun Datendosen diesem Port zuweisen, zeigt das Standard-Label die Kabelnummer entsprechend an.
- Wiederholen Sie diesen Vorgang ggf. andere für Kabel anderer Patchfelder.
3. Ändern der Stromkreisnummern
Wenn gewünscht, können Sie die Stromkreise analog zu den Kabeln nummerieren.

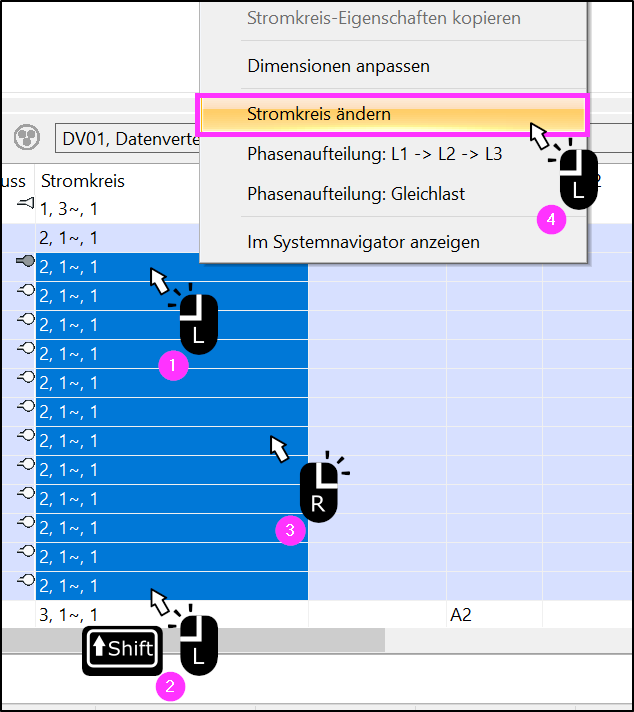

- Markieren Sie herfür die Stromkreise eines Patchfeldes.
- Öffnen Sie danach mit Rechtsklick das Kontextmenü.
- Wählen Sie hier Stromkreis ändern.

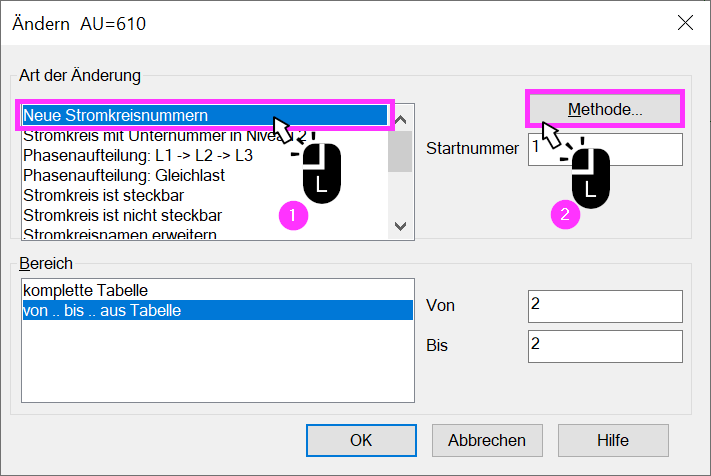

- Selektieren Sie in unter Art der Änderung Neue Stromkreisnummern
- Klicken Sie dann auf Methode.

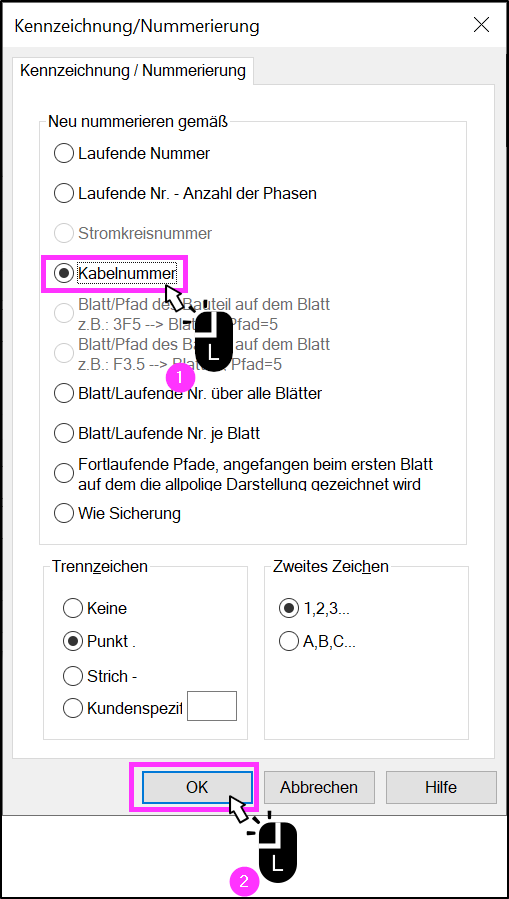

- Aktivieren Sie hier Kabelnummer.
- Und bestätigen Sie mit OK.

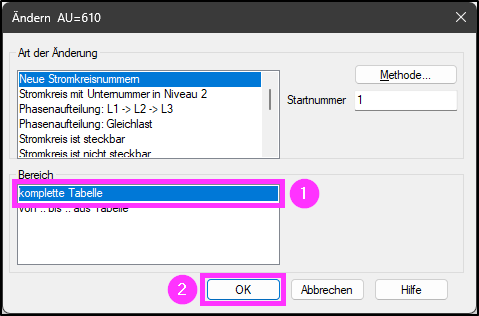

- Zurück im Dialog Ändern wählen Sie komplette Tabelle.
- Bestätigen Sie mit OK.

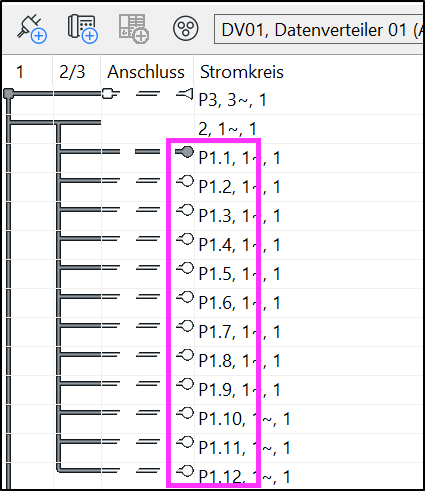

- Das Ergebnis zeigt sich anschließend in der Stromkreisliste.
- Die Stromkreise aller vorhandenen Patchfelder haben nun die Nummer des Kabels übernommen.
