Gilt für: Alle Versionen, Klassik-Mode
Problembeschreibung:

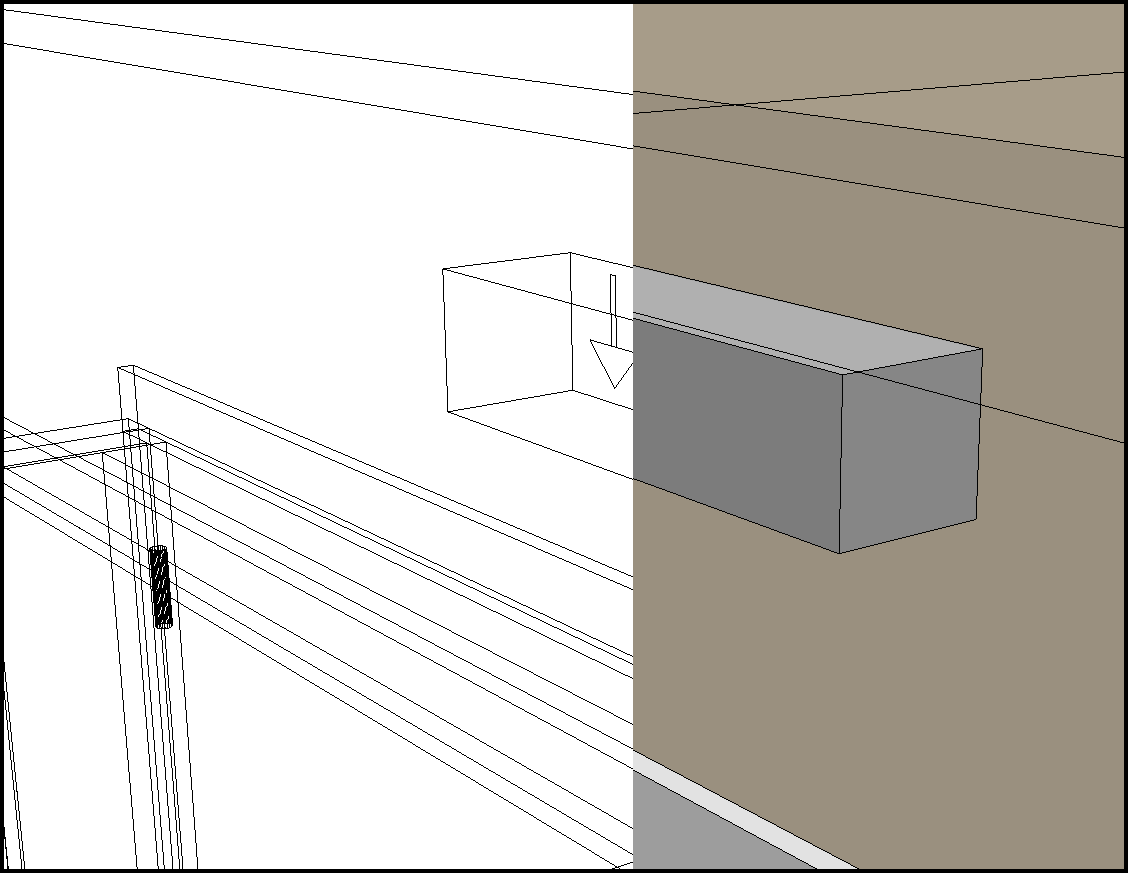

Nachdem eine Fluchtwegleuchte an der Wand montiert wurde, kann es vorkommen, dass diese in der 3D-Ansicht falsch herum dargestellt wird.
Troubleshooting:
Zur Information:
- Die Pfeile auf dem 2D-Symbol der Fluchtwegleuchten weisen nicht in die tatsächliche Fluchtrichtung.
- Vielmehr zeigen sie gemäß den normgerechten Darstellungen von Plänen an, welche Richtung als unten zu interpretieren ist (DIN EN ISO 7010 und DIN 4844-1).
1. Positionierung/Drehung der Leuchte
- Fluchtwegleuchten müssen daher folgendermaßen gedreht gezeichnet werden.
2. Darstellung in 3D

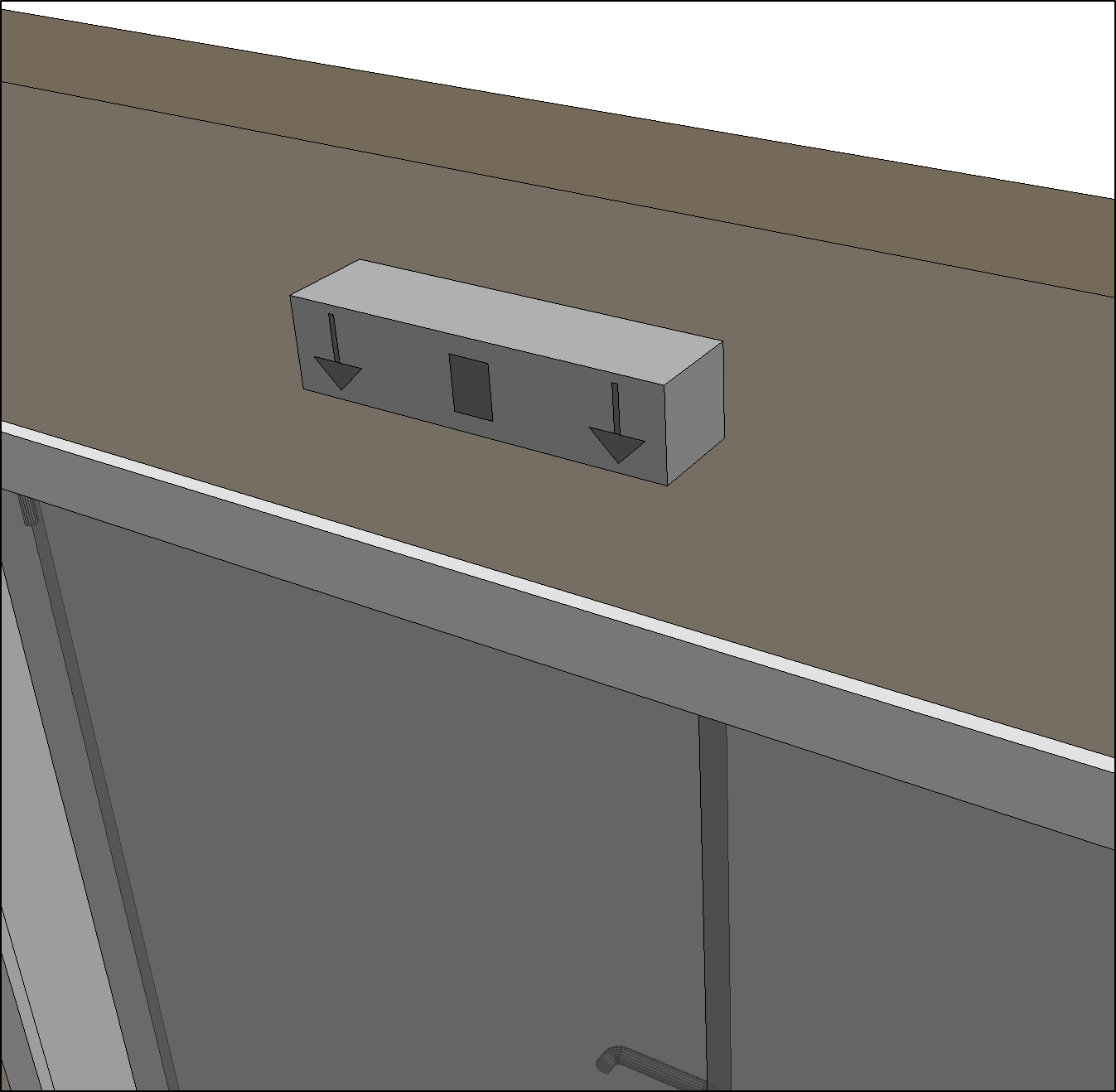

- Wenn die Leuchte wie unter Punkt 1 positioniert ist, wird sie in 3D so dargestellt:
