Problembeschreibung:
Wie kann man die Informationen, welche auf den Blättern des Stromlaufplans der Verteilerdokumentation angezeigt werden, anpassen/ergänzen/vervollständigen?
Troubleshooting:
1. Öffnen der Verteilerdokumentation
- Öffnen Sie die Verteilerdokumentation, deren Deckblatt Sie anpassen möchten.

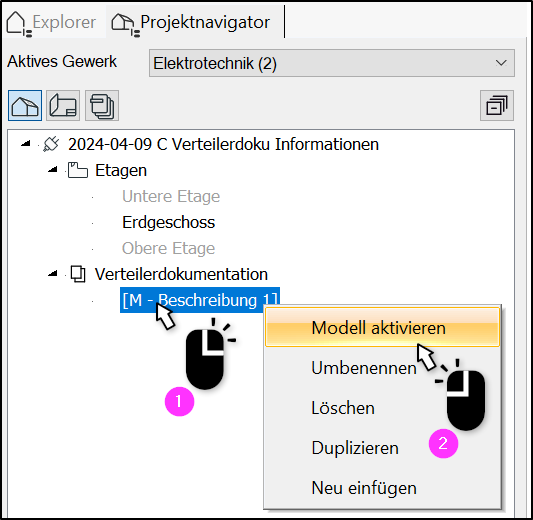

- Klicken Sie hierfür mit rechts auf den entsprechenden Eintrag im Projektnavigator und wählen Sie dann Modell aktivieren.
2. Öffnen Sie einen Stromlaufplan
Um Veränderungen sofort zu sehen, empfiehlt es sich, ein Blatt des Typs Stromlaufplan zu öffnen.

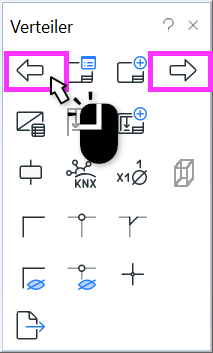

- Nutzen Sie, falls dies nicht schon dargestellt wird, die Pfeiltasten in der Toolbox, um zu navigieren.
3. Eintragungen bearbeiten
Es gibt 4 Dialoge, in welchen für das Deckblatt relevante Informationen eingetragen werden können:
- Verteiler-Eigenschaften,
- Projekt-Informationen,
- Modell-Informationen,
- Blatt-Informationen

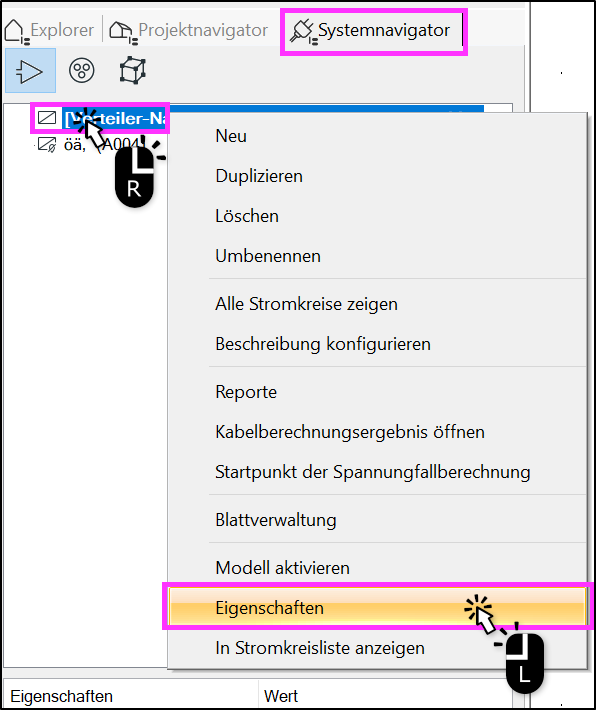

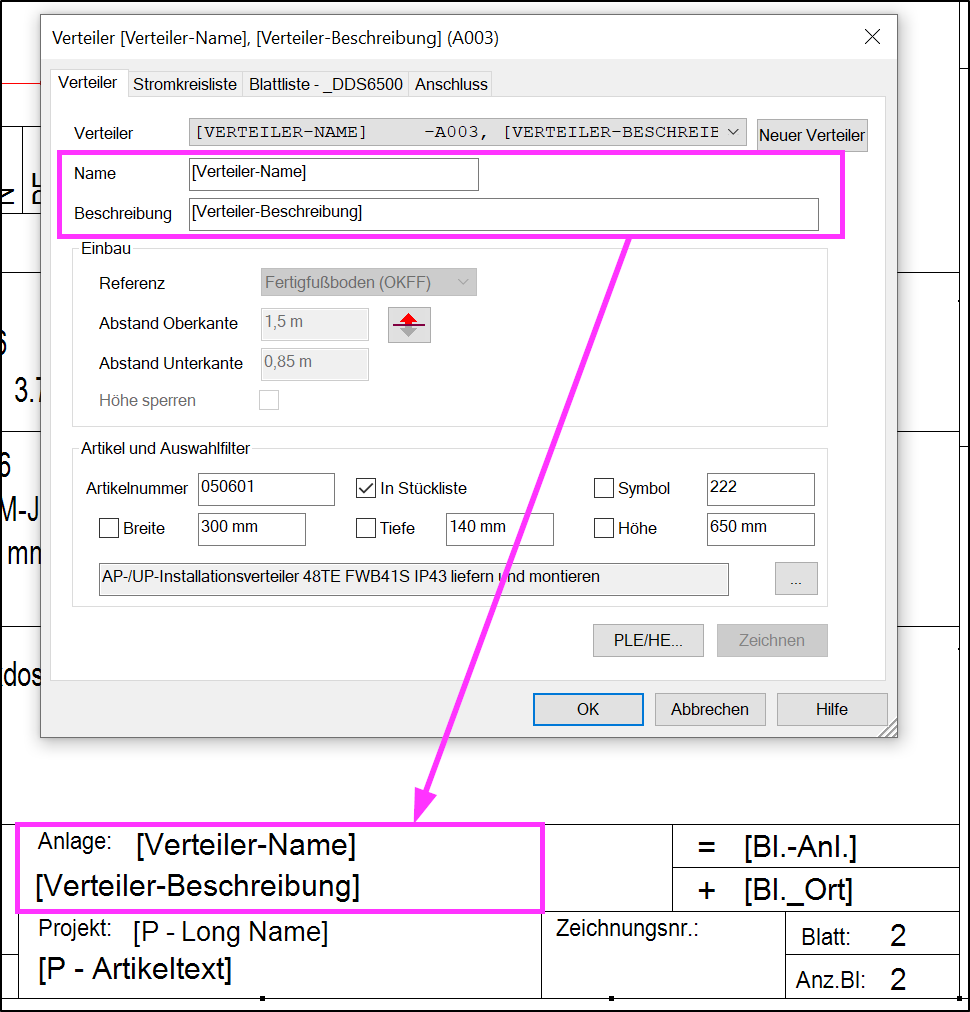

3a Verteiler-Eigenschaften
Angaben für Anlage,

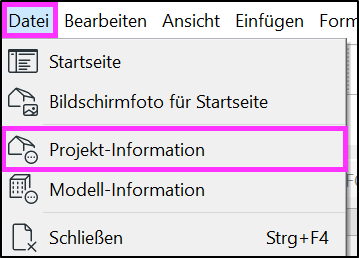

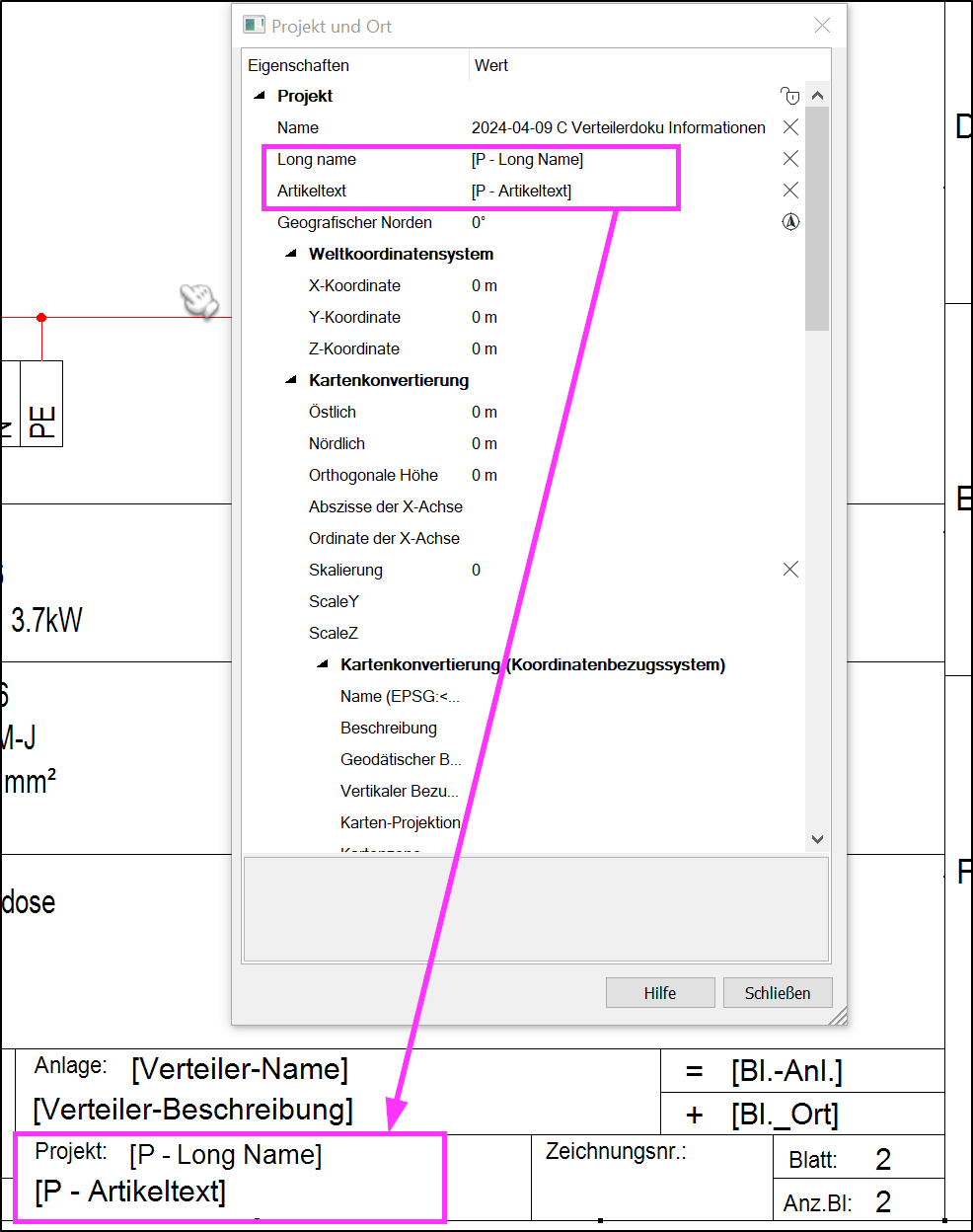

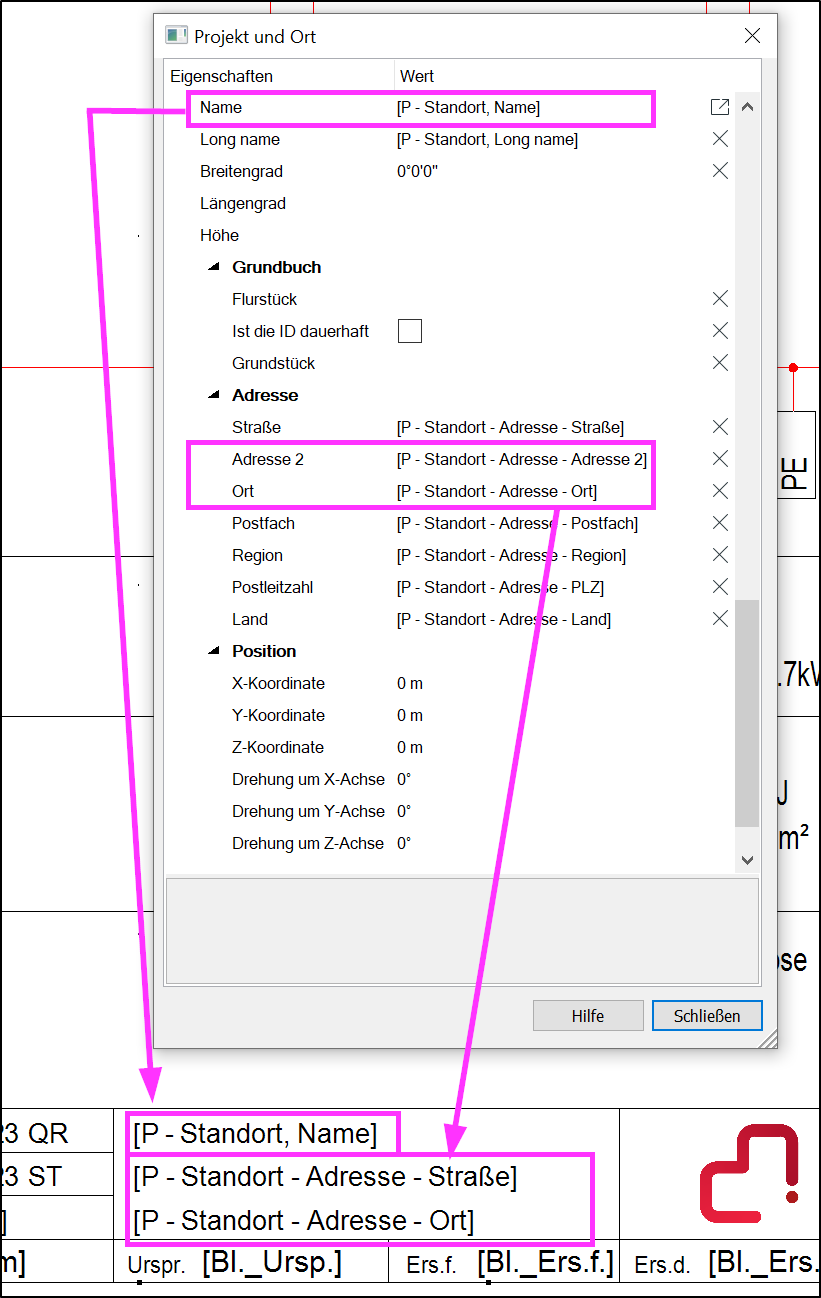

3b Projekt-Informationen
Angaben für
- Projekt,
- Adresse.

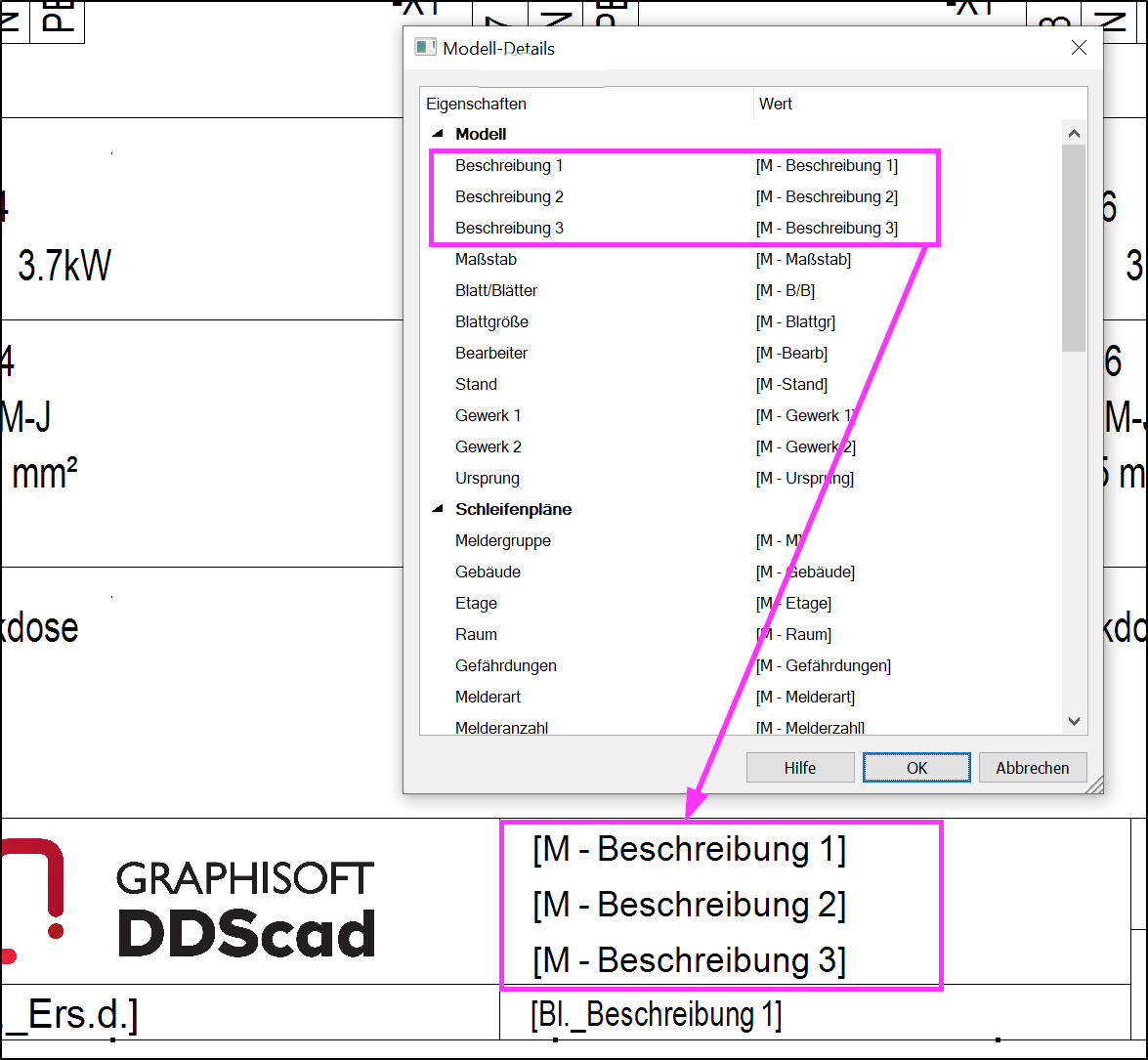

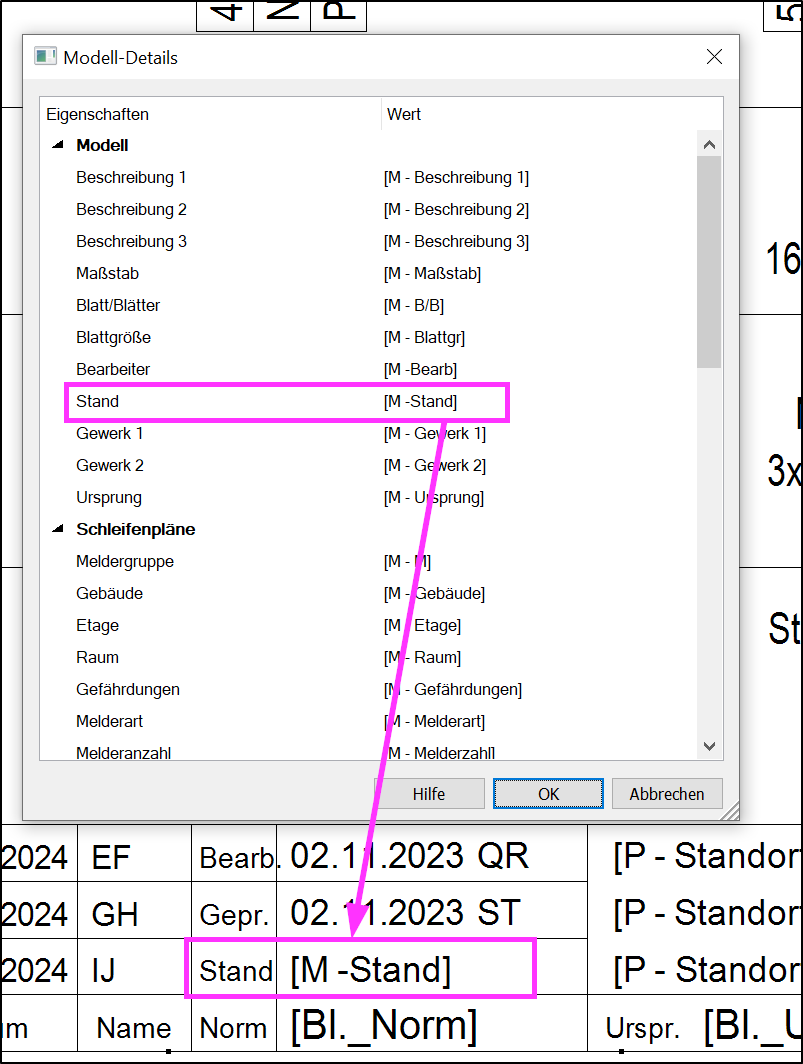

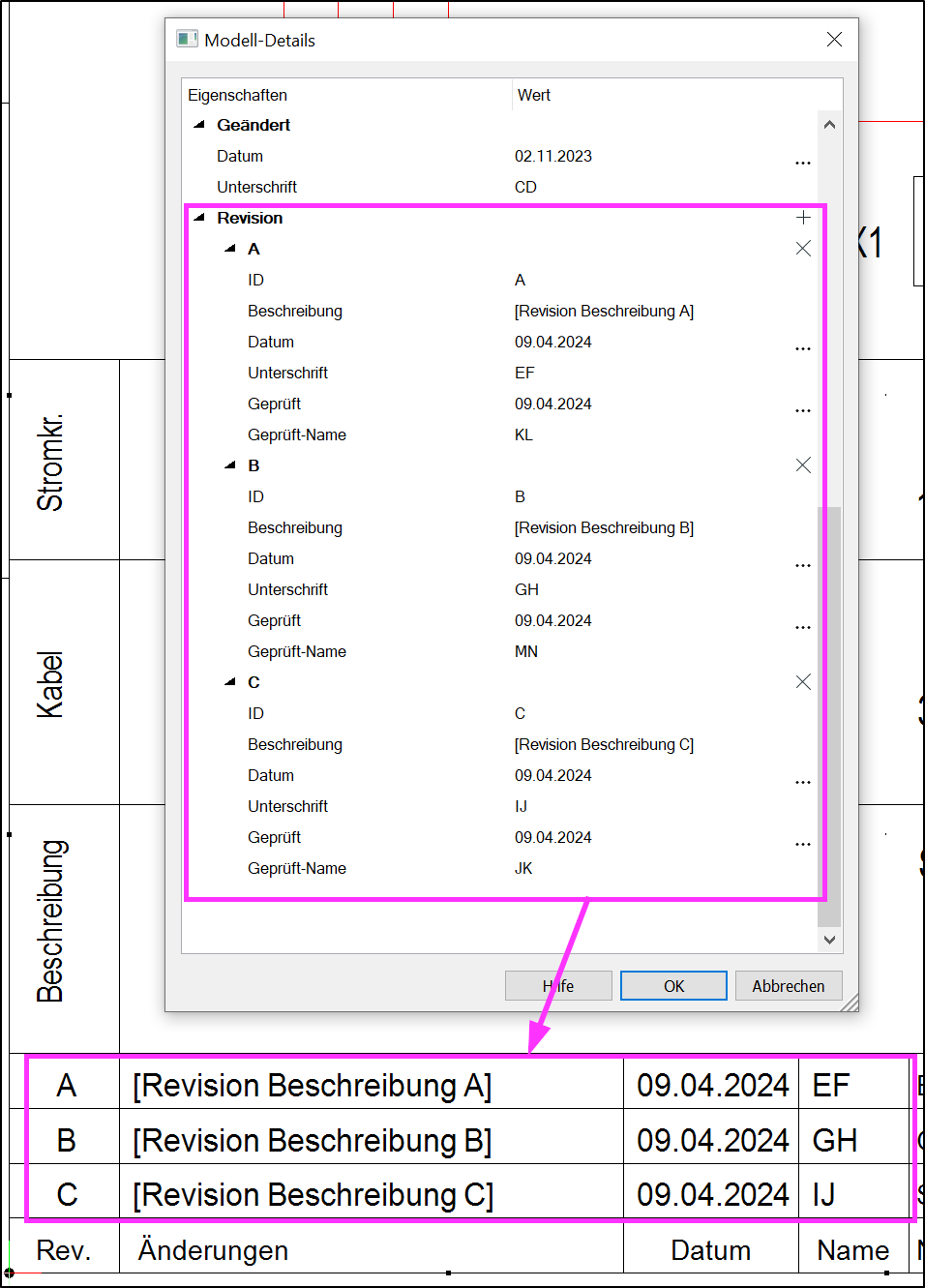

3c Modell-Informationen
Angaben für
- Revision,
- Stand,
- Beschreibung.

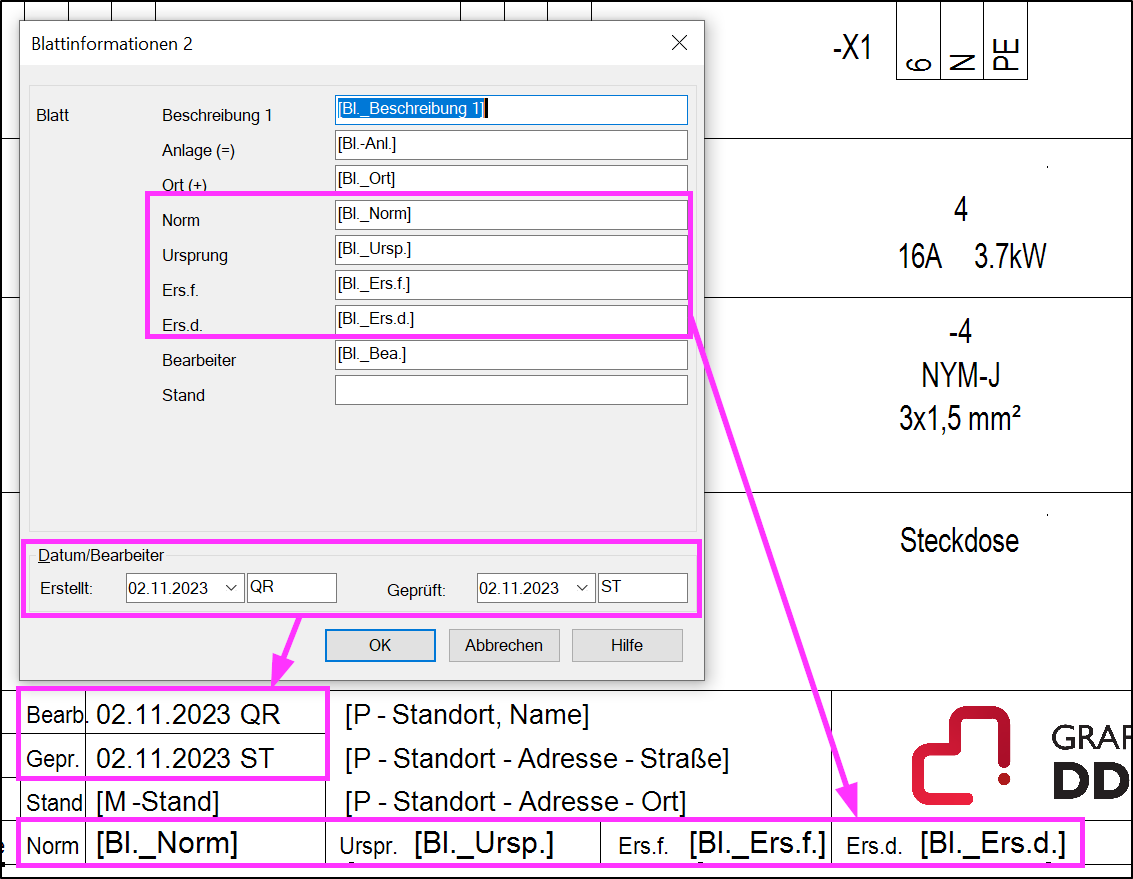

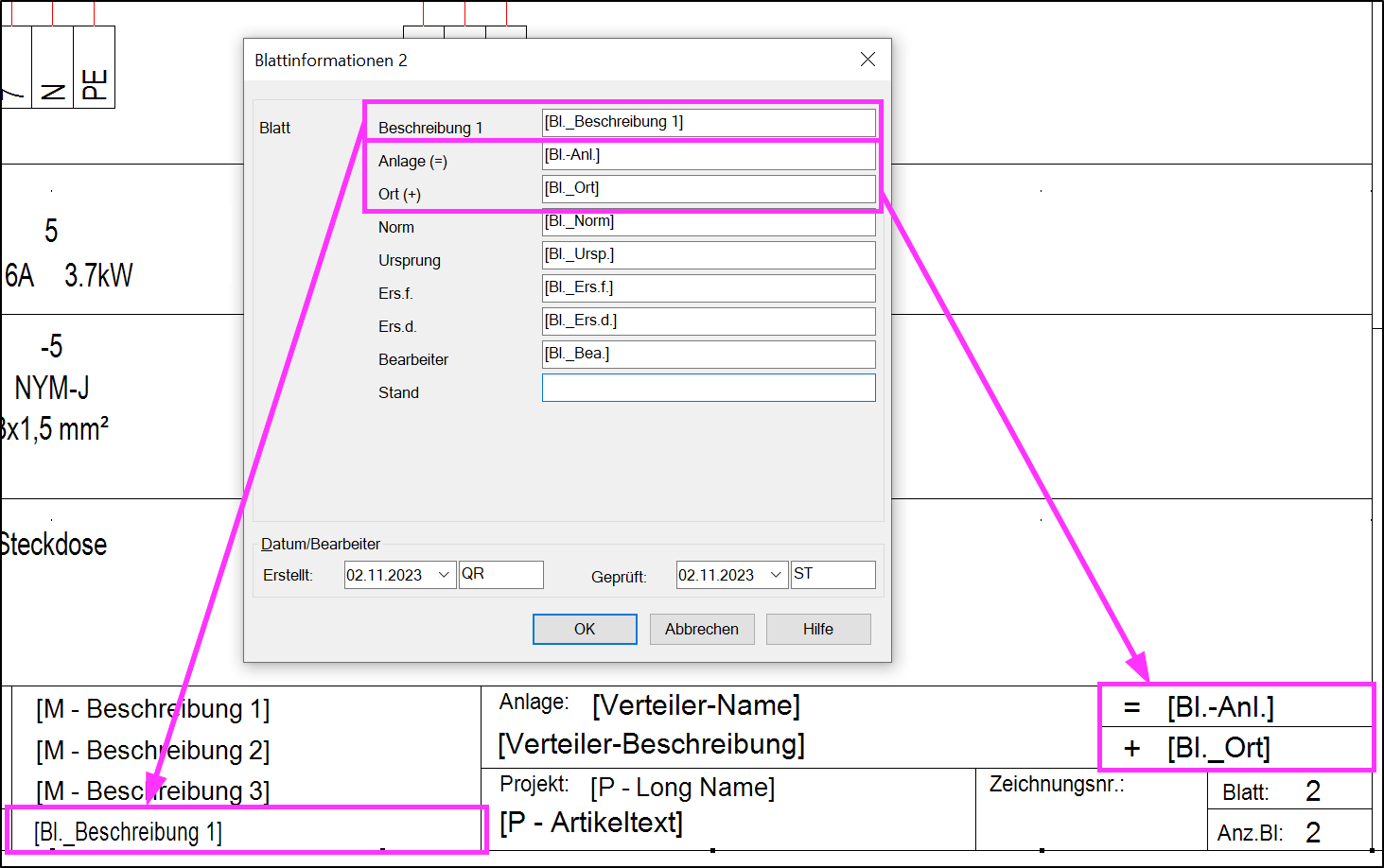

3d Blattinformationen
Verschiedene Angaben
