Fragestellung:
Wie kann man die automatisch generierte Zeichnungsnummer in den Blättern der Verteilerdokumentation ändern?
Zur Information:
- Die automatisch generierte Zeichnungsnummer ist identisch mit dem Namen der BIM-Datei der Verteilerdokumentation.
Troubleshooting:
1. Öffnen der Verteilerdokumentation
- Öffnen Sie die Verteilerdokumentation, deren Blätter Sie anpassen möchten.

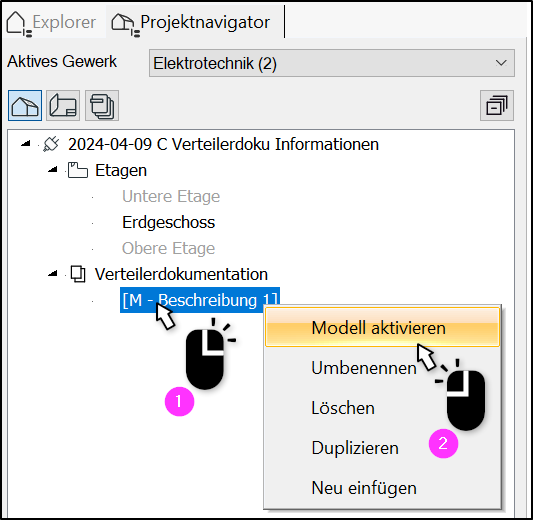

- Klicken Sie hierfür mit rechter Maustaste auf den entsprechenden Eintrag im Projektnavigator und wählen Sie dann Modell aktivieren.
2. Zeichnungsnummer ausblenden
Dies Vorgehen ist identisch für Alle Blätter der Verteilerdokumentation.
- Standard-Zeichnungsnummer ausblenden

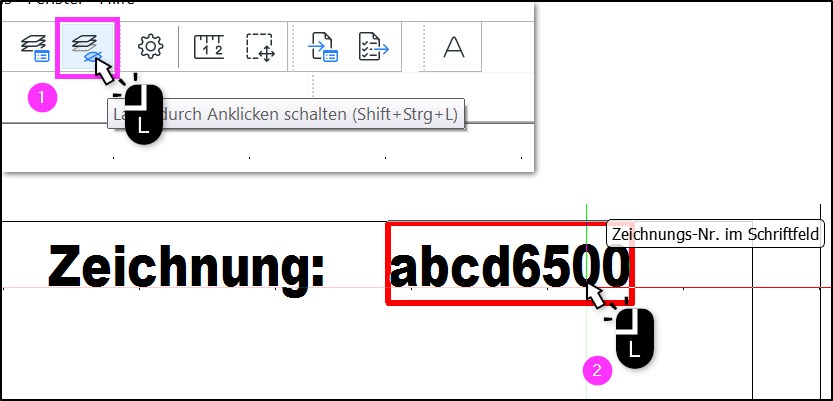

- Die Nummer befindet sich auf einem eigenen Layer mit dem Namen Zeichnungs-Nr. im Schriftfeld.
- Blenden Sie diesen mit dem Werkzeug Layer durch Anklicken Schalten aus indem Sie es auswählen und dann die Zeichnungsnummer ausblenden.
3. Raster/Koordinatenkreuz anpassen
Dies ist notwendig, um die individuelle Zeichnungsnummer besser platzieren zu können.

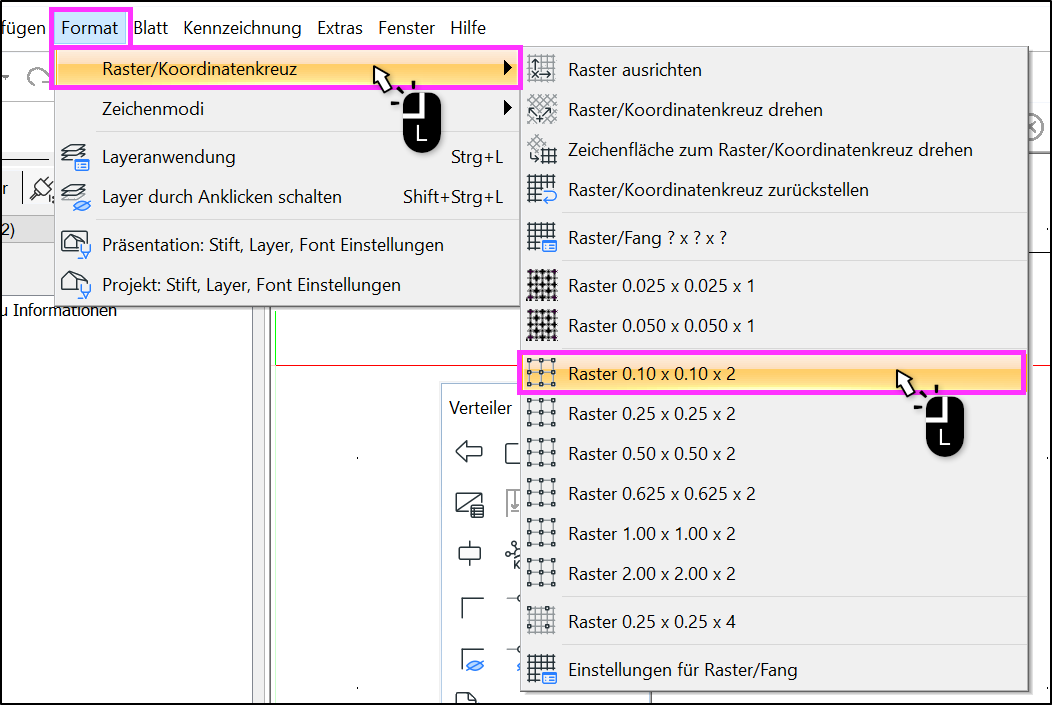

- Starten Sie die Funktion Raster/Koordinatenkreuz über das Menü Format.
- Wählen Sie ein möglichst feines Raster.
4. Individuelle Zeichnungsnummer einfügen

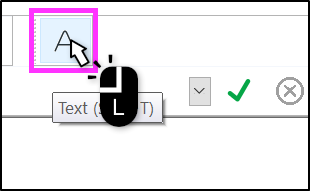

- Aktivieren Sie das Werkzeug Text in der Symbolleiste.

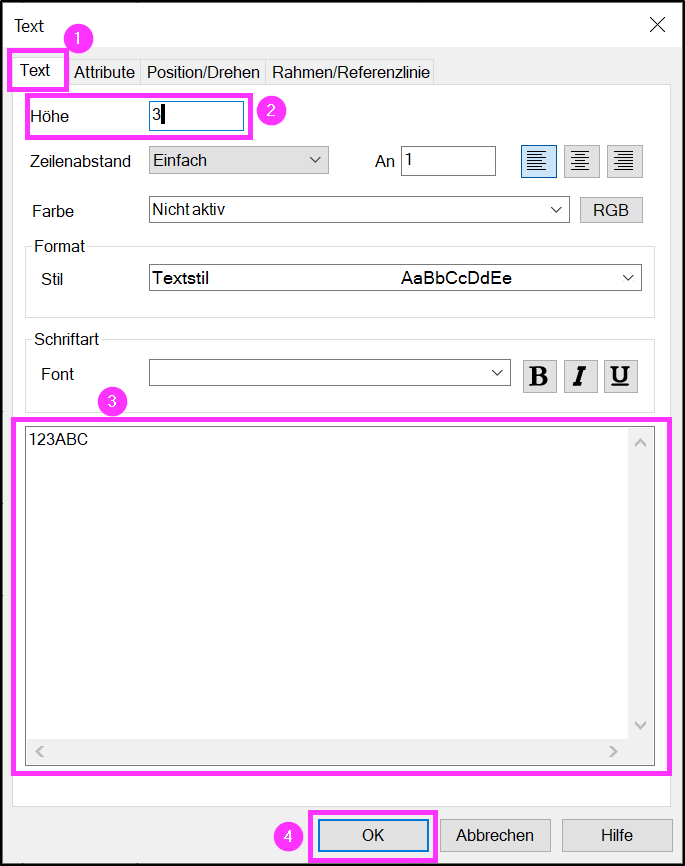

- Stellen Sie sicher, dass Sie sich im Register Text befinden.
- Passen Sie die Höhe an
- 3 oder 4 sind hier geeignete Werte.
- Geben Sie den gewünschten Text ein.
- Und bestätigen Sie mit OK.

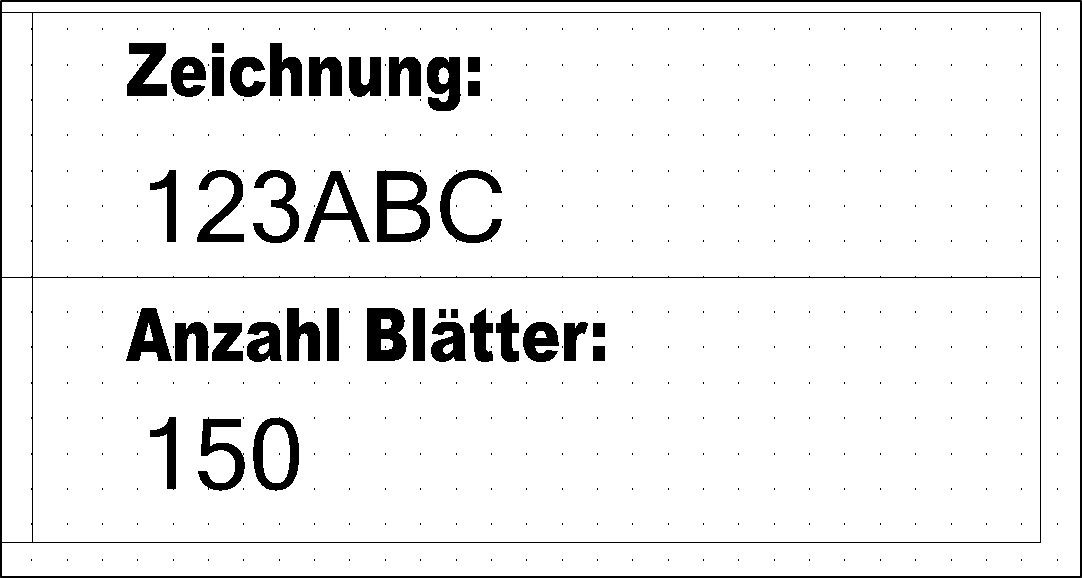

- Platzieren Sie anschließend den Text an der gewünschten Stelle.
- Durch Doppelklick auf den Text können Sie diesen später problemlos wieder anpassen.
