Problembeschreibung:
Das Blatt Reiheneinbaugeräte Gebäudeautomation in der Verteilerdokumentation eignet sich beispielsweise, wenn statt KNX-Aktoren nur deren Kontakte eingefügt werden, die Aktoren jedoch weiterhin dargestellt werden sollen.
Troubleshooting:

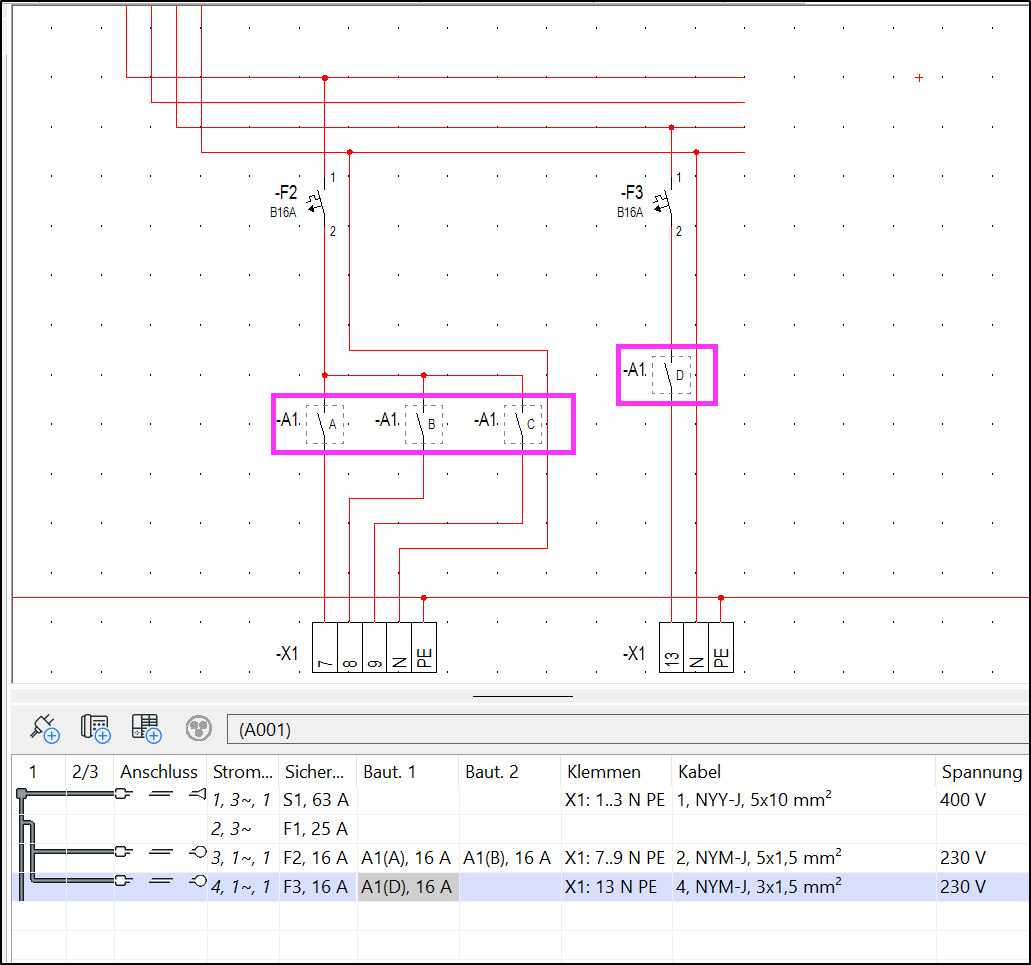

In diesem Beispiel liegt bereits eine Verteilerdokumentation vor. Es wurden einzelne Kontakte eines KNX-Aktors im Stromlaufplan gezeichnet; auf die Darstellung des Aktors selbst als Block wurde verzichtet.
1. Blatt Reiheneinbaugeräte Gebäudeautomation hinzufügen

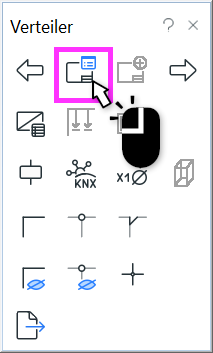

- Öffnen Sie die Blattverwaltung in der Toolbox.

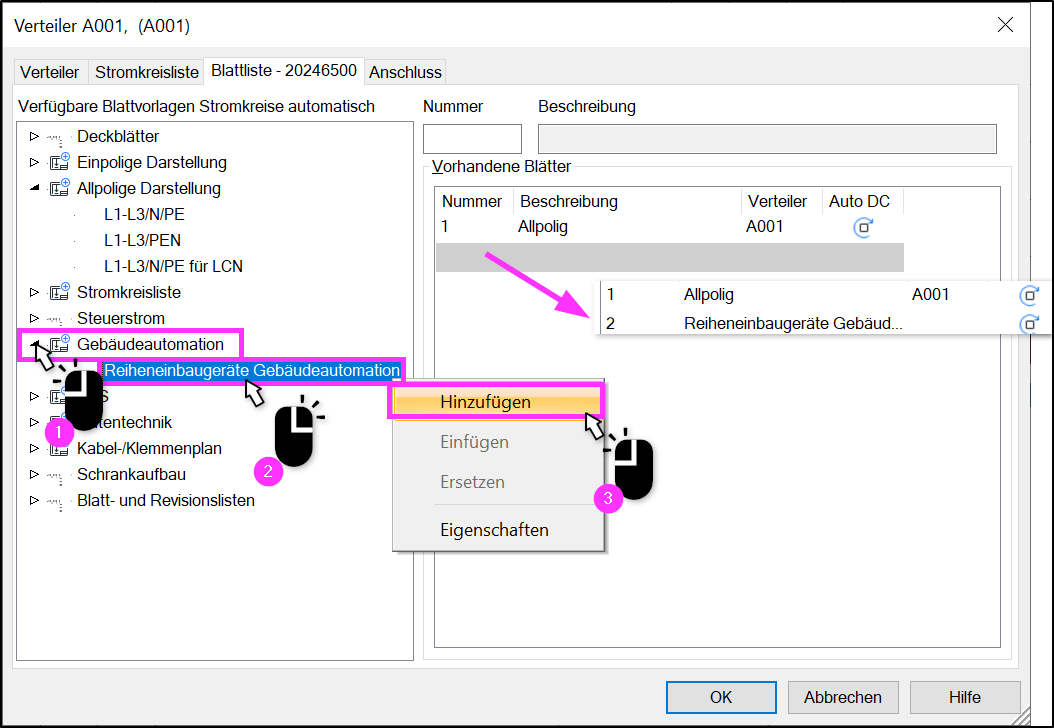

- Öffnen Sie die Sektion Gebäudeautomation.
- Klicken Sie mit rechts auf Reiheneinbaugeräte Gebäudeautomation.
- Wählen Sie anschließend Hinzufügen.
- Bestätigen Sie abschließend mit OK.

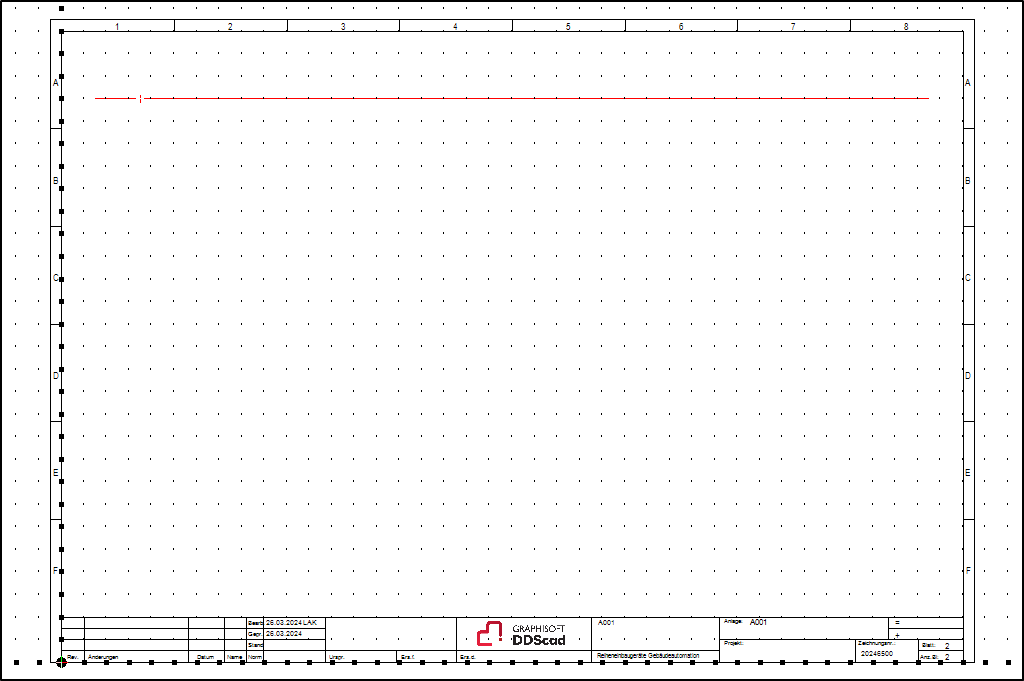

- Die entsprechende Darstellung steht nun in der Verteilerdokumentation bereit.
2. Geräte einfügen

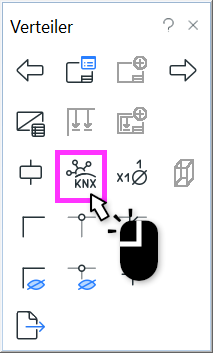

- Klicken Sie in der Toolbox auf die Schaltfläche Gebäudeautomation (KNX).
- Wählen Sie unter Name das Element aus, das Sie zeichnen möchten.
- Unter Funktion ist automatisch das Reiheneinbaugerät ausgewählt.
- Betätigen Sie den Button Zeichnen.

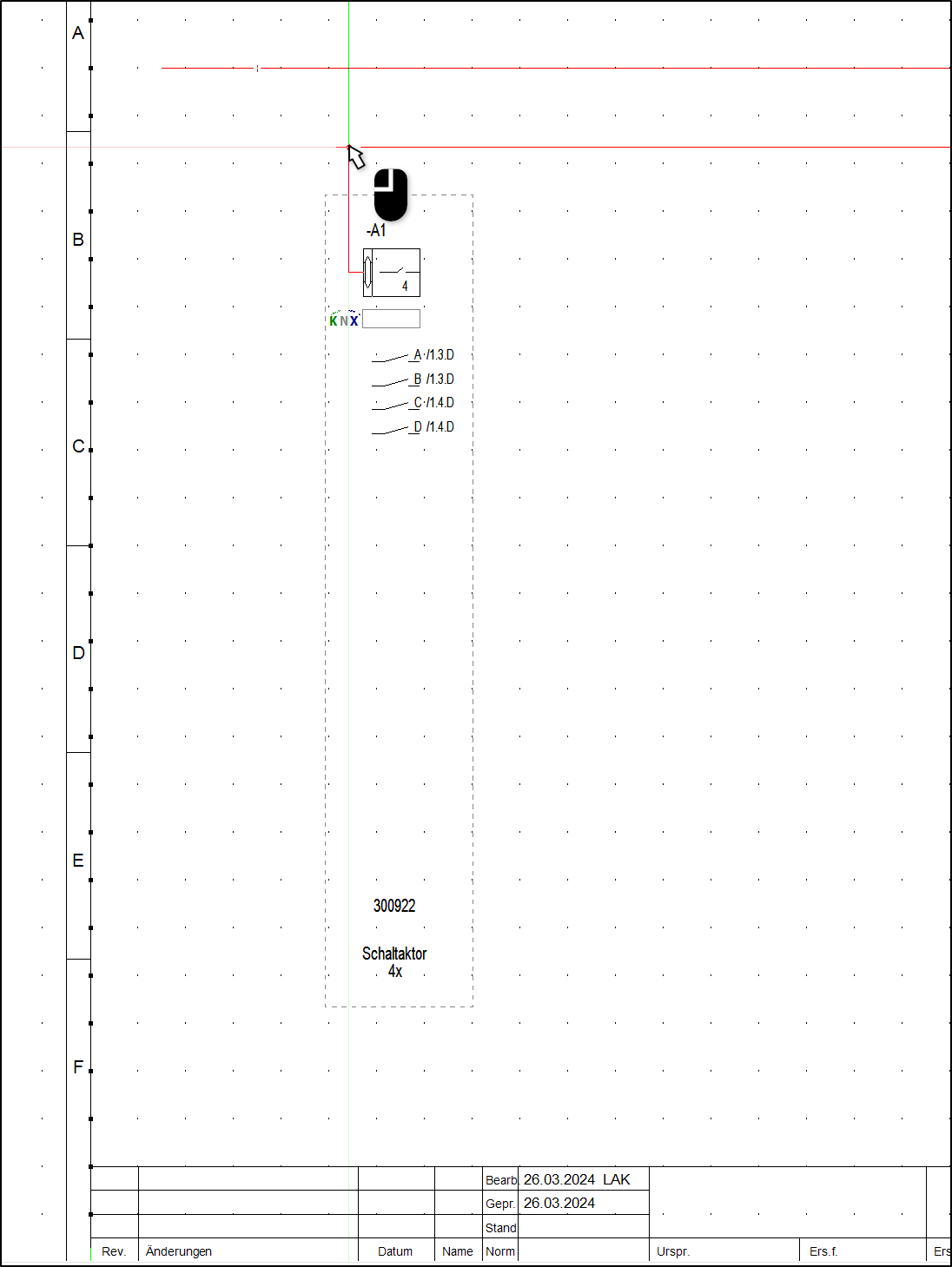

- Das Objekt hängt jetzt an der Maus und kann mit einem Linksklick platziert werden.
3. Darstellung des Elements

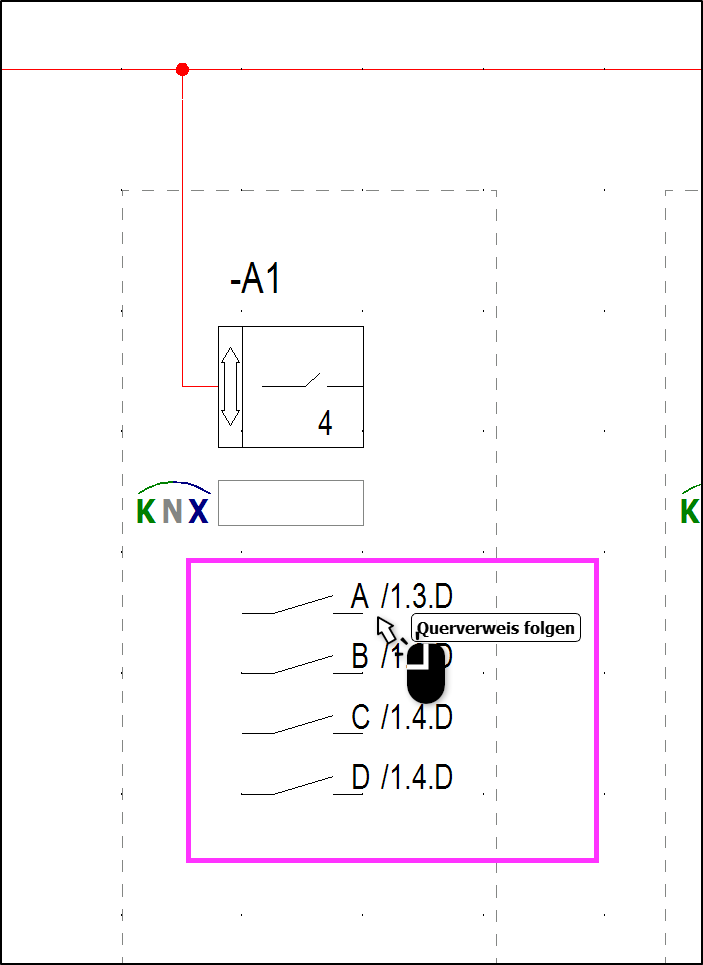

- Innerhalb des platzierten Elements werden dessen Ein- und Ausgänge, Kontakte, Funktionen usw. angezeigt.
- Falls diese in der Verteilerdokumentation positioniert wurden, erscheinen die entsprechenden Referenzen.
- Mit einem Klick auf eine Referenz springen Sie zur zugehörigen Position im Stromlaufplan.
