| gültig für | Version | alle | Modus | beide |
Problembeschreibung:

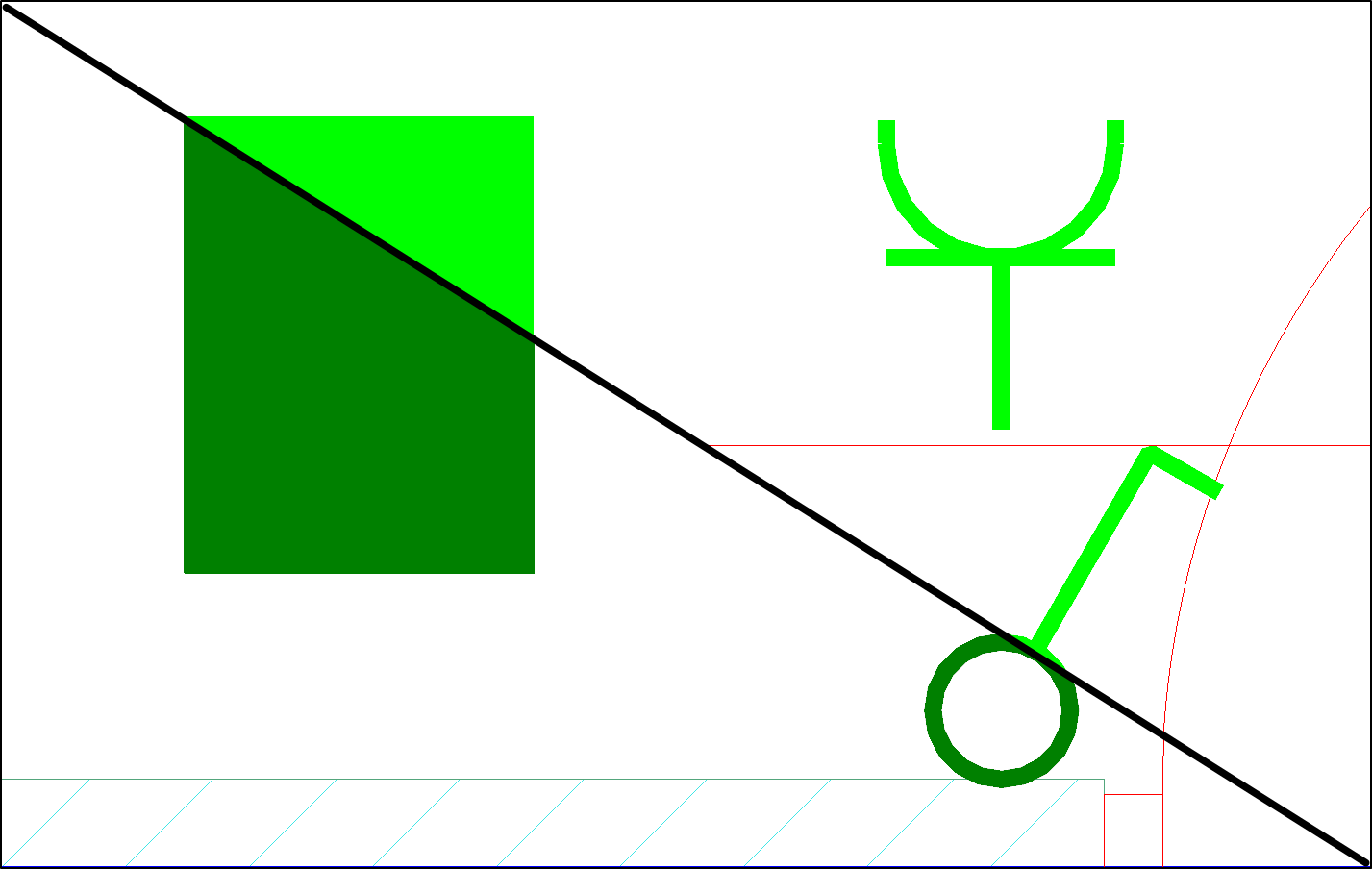

Bei Plänen, die ausgedruckt oder exportiert werden, sind die Farben zu hell. Insbesondere Grün und Gelb.
Troubleshooting:
1. Stiftkonfiguration aufrufen

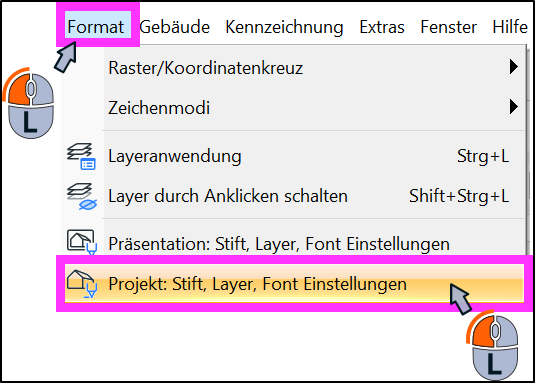

- Menü Format > Projekt: Stift, Layer, Font Einstellungen.

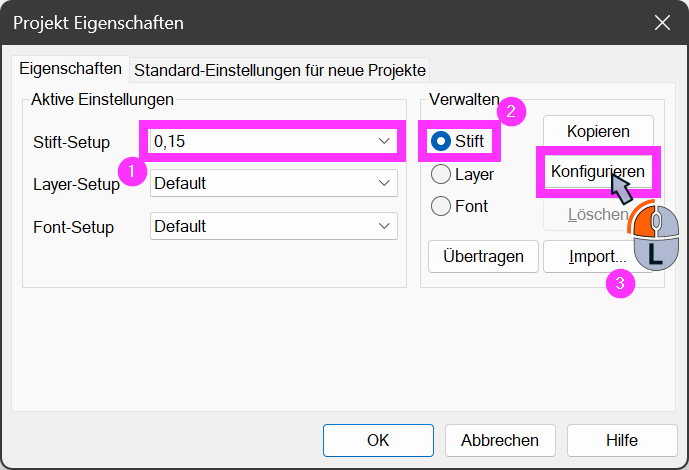

- Im sich öffnenden Fenster wählen Sie das Stift-Setup, welches Sie anpassen wollen (1).
- Aktivieren Sie Stift (Standard) (2).
- Und klicken Sie auf Konfigurieren (3).
2. Stift anpassen

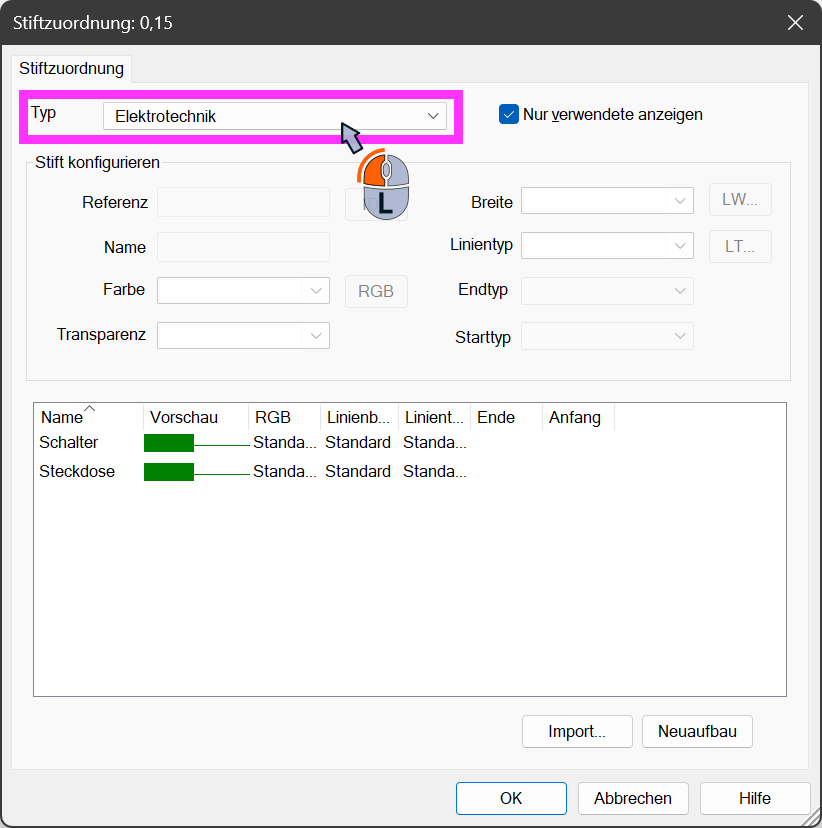

- Wählen Sie im nächsten Dialog unter Typ das entsprechende Gewerk aus.

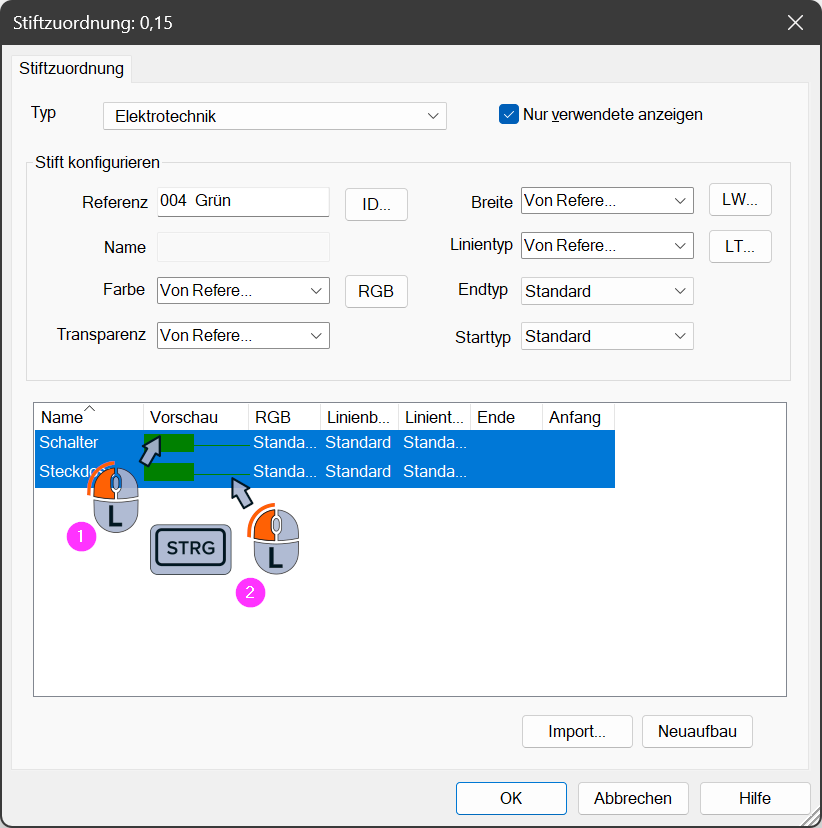

- Und markieren Sie den oder die anzupassenden Stifte.

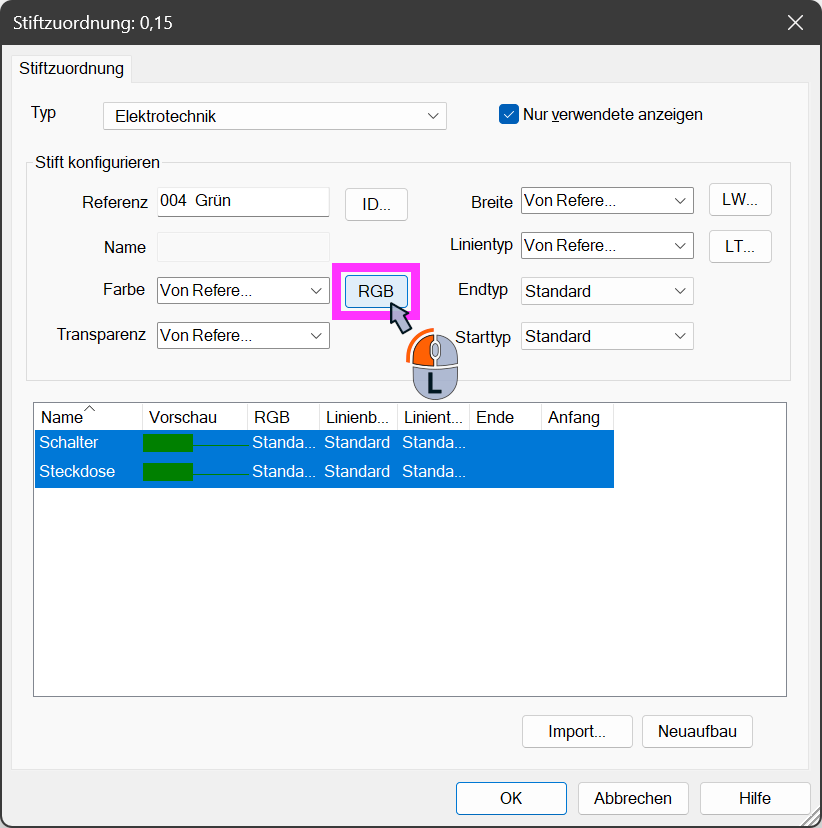

- Zuerst klicken Sie im Bereich Stift konfigurieren auf den Button RGB.
- Diesen Schritt in diesem Dialog zuerst zu machen hat den Vorteil, dass der RGB-Wert bereits eingetragen ist.
- Diesen Schritt in diesem Dialog zuerst zu machen hat den Vorteil, dass der RGB-Wert bereits eingetragen ist.

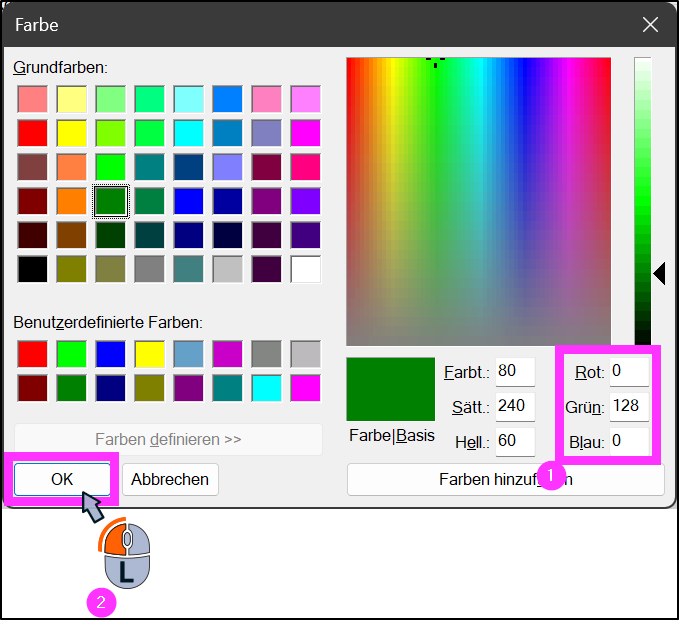

- Es öffnet sich der Dialog Farbe.
- Legen Sie hier den RGB-Wert für grün fest, bzw. überprüfen Sie diesen (1):
Rot: 0
Grün: 128
Blau: 0 - Bestätigen Sie mit OK (2).
- Die Farbe wird nun dort angezeigt, wo zuvor Von Referenz stand.

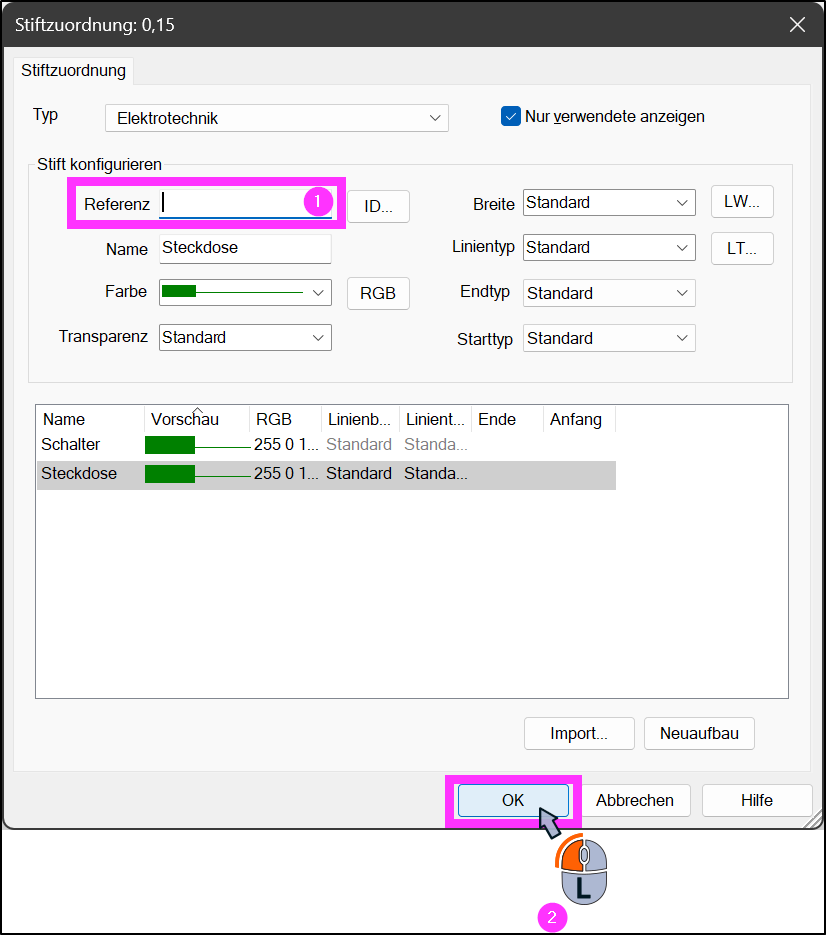

- Danach leeren Sie nun das Feld Referenz (1).
- Löschen also beispielsweise den Text 004 Grün.
- Und schließen Sie den Dialog Stiftzuordnung mit OK (2).
- Nun sind den Stiften, im Beispiel für Schalter und Steckdosen, RGB-Farben zugeordnet.
- Diese werden genau so ausgegeben, wie sie im Modell, bzw. im Drucklayout angezeigt werden.
- Um eine andere Farbe als Grün anzupassen, gehen Sie auf die gleiche Weise vor.
- Wichtig: dies muss für alle relevanten Stiftsetups wiederholt werden.
- Im Beispiel gilt die Anpassung nur für das Stift-Setup 0,15.
