Problembeschreibung:
Wie kann ein Übersichtsschaltplan automatisch generiert werden?
Troubleshooting:

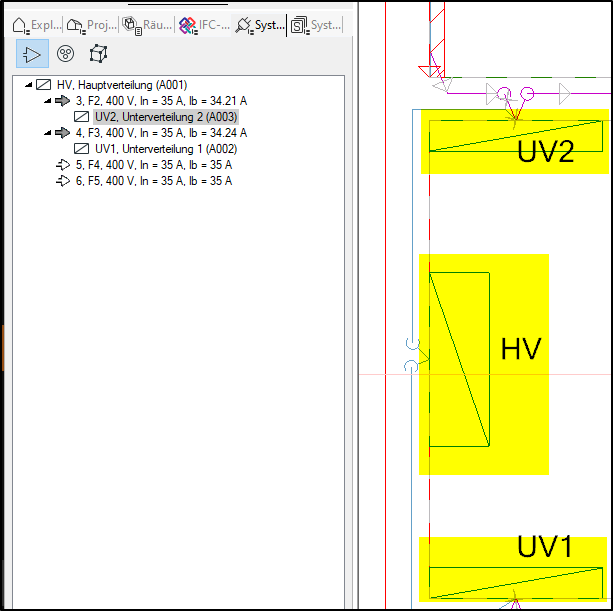

1. Verteiler im Modell platzieren
- Für das Erstellen eines automatischen Übersichtsschaltplans muss mindestens ein Verteiler mit mindestens einem Stromkreis in einem Modell platziert sein.

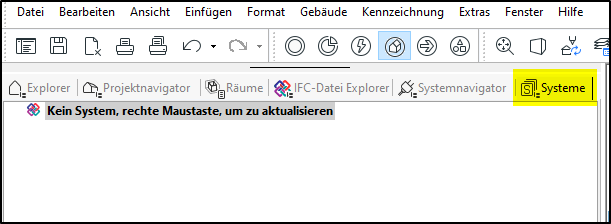

2. Fenster Systeme aktivieren.

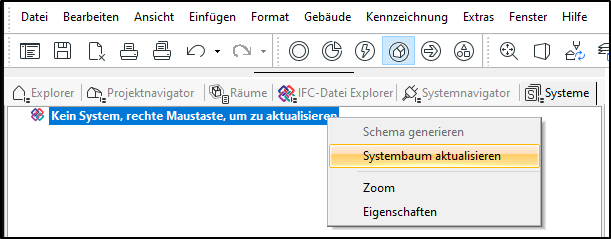

3. Systembaum aktualisieren
- Rechtklick auf kein System, rechte Maustaste, um zu aktualisieren und
- Systembaum aktualisieren anklicken.

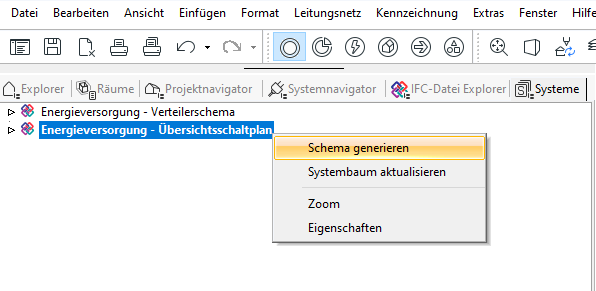

4. Übersichtsschaltplan generieren
- Rechtsklick auf Energieversorgung - Übersichtsschaltplan.
- Schema generieren anklicken.

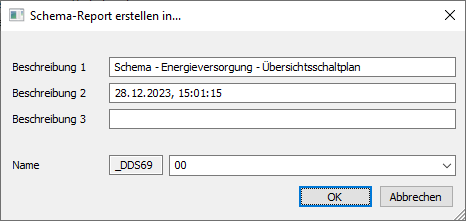

5. Namen/Datum anpassen
- OK klicken.
- Optional: zuvor die Beschreibung ändern/ergänzen.
- Optional: zuvor die Beschreibung ändern/ergänzen.
- Der generierte Übersichtsschaltplan wird geöffnet.
6. Speichern
- Das Speichern erfolgt manuell.
- Spätestens beim Schließen des Modells erscheint ein entsprechender Dialog.
