Problembeschreibung:
Wie kann ein automatisch generierter Übersichtsschaltplan aktualisiert werden?
Troubleshooting:
- Ab DDScad-Version 19 ist es möglich einen automatisch erstellten Übersichtsschaltplan zu aktualisieren, sodass kein neuer generiert werden muss.

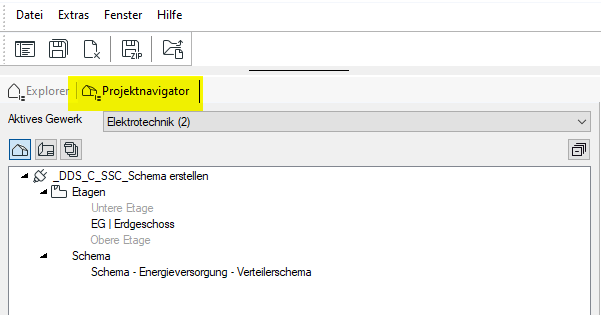

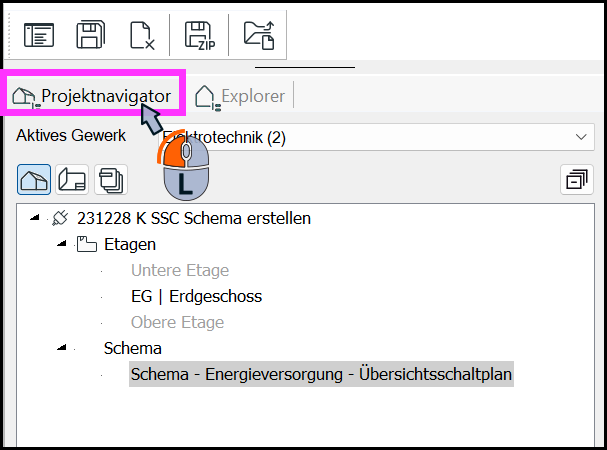

1. Fenster Projektnavigator aktivieren.
2. Übersichtsschaltplan öffnen
- Einen vorhandenen Übersichtsschaltplan öffnen.
- Entweder über Doppelklick oder

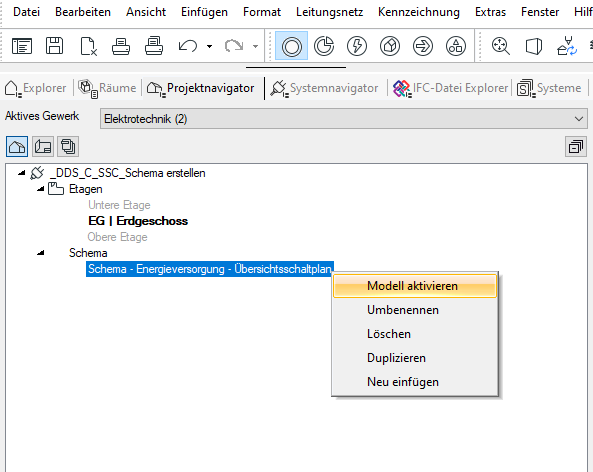

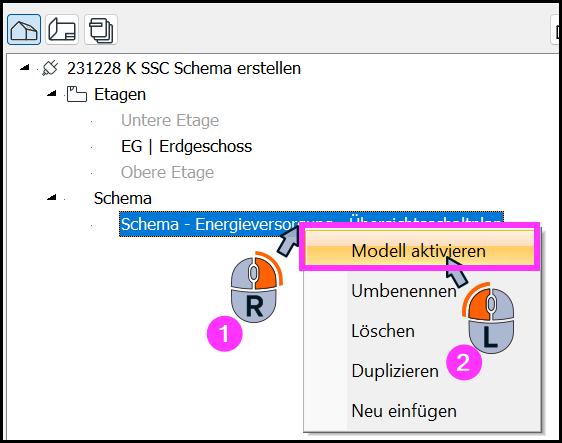

- Rechtsklick und Modell aktivieren.

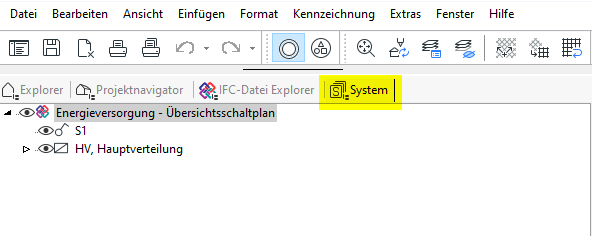

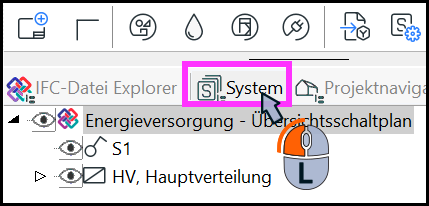

3. Fenster System aktivieren

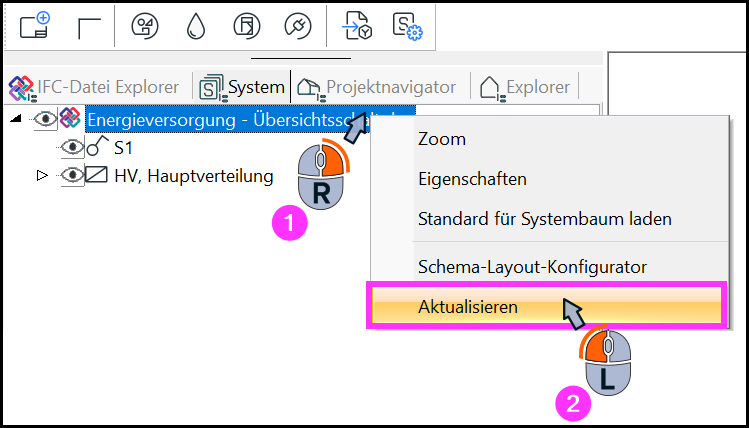

4. Übersichtsschaltplan aktualisieren

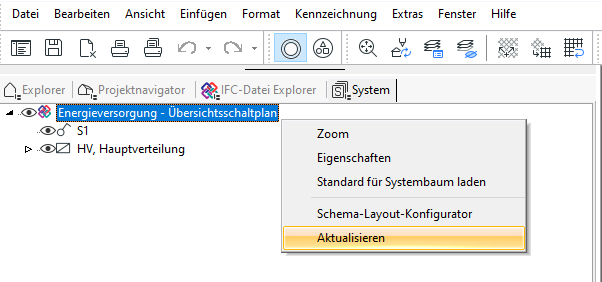

- Rechtsklick auf zu aktualisierenden Übersichtsschaltplan und
- Aktualisieren auswählen.

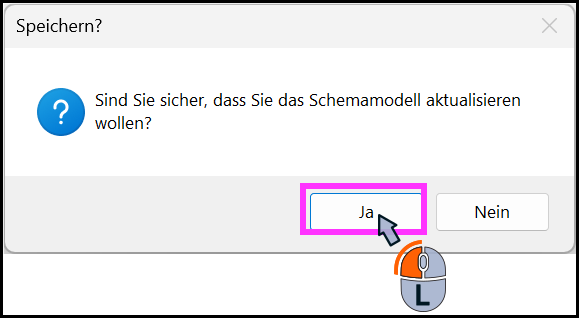

- Die Abfrage, ob das Schema aktualisiert werden soll mit Ja bestätigen.
- Möglicherweise werden Sie gefragt, ob Sie ungespeicherte Dokumente im Projekt speichern wollen.
- Dies ebenfalls mit Ja bestätigen.
5. Speichern
- Das Speichern erfolgt manuell.
- Spätestens beim Schließen des Modells erscheint ein entsprechender Dialog.
