Problembeschreibung:

Im Drucklayout, dem Schriftfeld oder in der Verteilerdokumentation wird das DDScad-Logo statt Ihres eigenen Logos angezeigt.

Erstellen Sie eine BIM-Zeichnung (vi9901.bim), in der Sie das Logo bearbeiten.
Erzeugen Sie daraus eine CFI-Grafik (vi9901.cfi), die anschließend in DDScad angezeigt wird.

Kopieren Sie aus dem alten User-Ordner der Vorversion die Dateien vi9901.cfi und vi9901.bim in den aktuellen User-Ordner.
Wenn Sie sich nicht sicher sind, wo der alte und der aktuelle User-Ordner sind, gibt es hier einen Beitrag zu dem Thema: DDScad Einstellungen Teil 2: Arbeitsverzeichnisse

Verwenden Sie hierfür möglichst keine PNG-Datei mit Transparenz, da dies zu Problemen in der Darstellung führen kann.

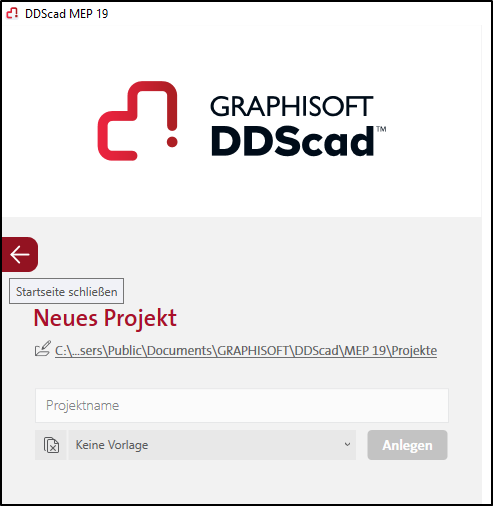

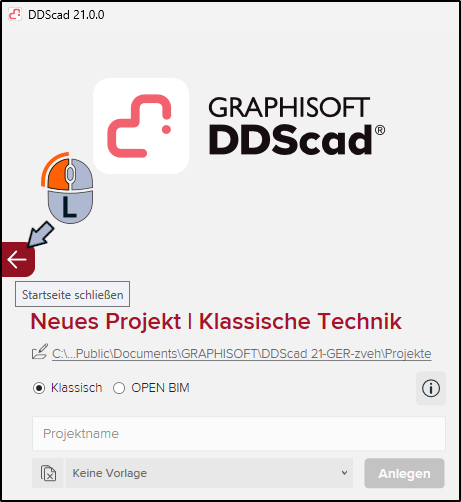

Öffnen Sie DDScad und ein Projekt, oder klicken Sie am linken Bildschirmrand auf Startseite schließen.

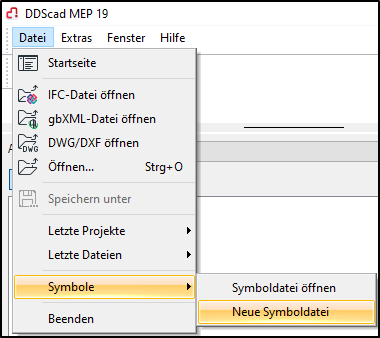

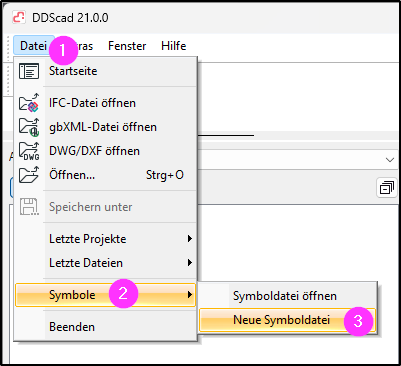

Wählen Sie im Menü Datei > Symbole > Neue Symboldatei.
- Dieser Menüpunkt steht nur zur Verfügung, wenn ein Arbeitsmodell geöffnet ist. Verlassen Sie gegebenenfalls das Drucklayout.

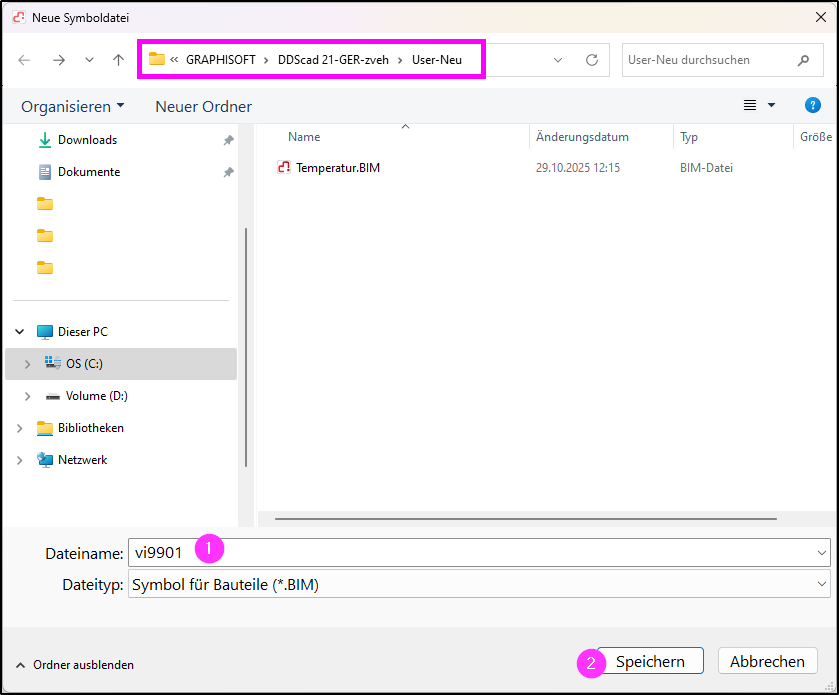

Der Windows-Explorer öffnet sich im vordefinierten User-Pfad (in diesem Fall User-Neu).
Erstellen Sie dort eine Datei mit dem Namen vi9901.bim und klicken Sie auf Speichern.
Nach dem Bestätigen öffnet DDScad ein neues Arbeitsmodell mit neuen Symbolleisten-Icons.
Wählen Sie das Icon Logo (Bild: Menüleiste, 1).

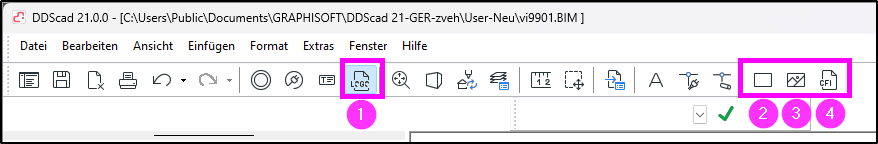

Bild: Menüleiste
Rechts erscheinen drei weitere Icons, die Sie von links nach rechts abarbeiten.
Der Button Rechteck 6 x 1,5 m für Logo (Bild: Menüleiste, 2) erzeugt ein Rechteck (6 m × 1,5 m) für die maximale Logo-Größe.
Mit dem Button Bilddatei einfügen (Bild: Menüleiste, 3) fügen Sie Ihre Bilddatei ins Arbeitsmodell ein.

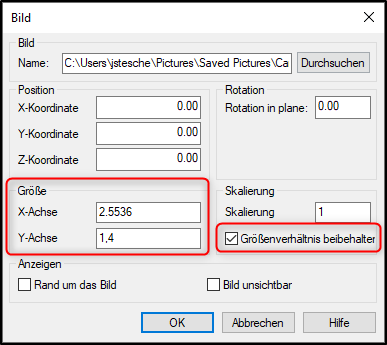

- Klicken Sie auf Durchsuchen, um Ihr gewünschtes Logo auszuwählen (Bild: Bild-Dialog, 1).
- Setzen Sie den Haken bei Größenverhältnis beibehalten (Bild: Bild-Dialog, 2), um das Bild passend zum Rechteck zu skalieren.
- Tragen Sie für X maximal 5,9 m oder für Y 1,4 m ein (Bild: Bild-Dialog, 3). So vermeiden Sie, dass ein weißer Rand auf dem Rechteck sichtbar ist.
- Bestätigen Sie anschließend mit OK (Bild: Bild-Dialog, 4).

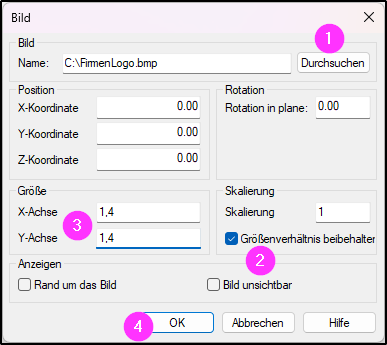

  Bild: Bild-Dialog

Wählen Sie anschließend das Icon CFI (Bild: Menüleiste, 4). Im Windows-Explorer klicken Sie auf Speichern.
- Die CFI wird im User-Ordner abgelegt und das neue Logo steht in allen Projekten zur Verfügung.

Eine ausführliche Anleitung finden Sie als Video hier: Logo erstellen und anpassen.

Sie können ein Logo erstellen, das nur in einem bestimmten Projekt verfügbar ist. Dies ist erforderlich, wenn Sie beispielsweise als Subunternehmer arbeiten.
Die Schritte sind identisch. Speichern Sie die Dateien vi9901.bim und vi9901.cfi nicht im User-Ordner, sondern im entsprechenden Projektordner.

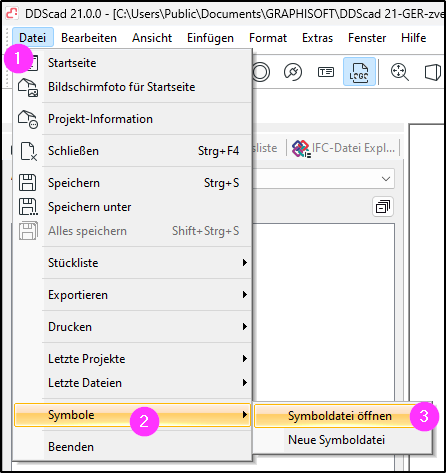

Wählen Sie im Menü Datei > Symbole > Symboldatei öffnen.
- Dieser Menüpunkt steht nur zur Verfügung, wenn ein Arbeitsmodell geöffnet ist. Verlassen Sie gegebenenfalls das Drucklayout.
Wählen Sie die Datei vi9901.bim.
Passen Sie das Logo an.
Wählen Sie das zuletzt erscheinende Icon CFI. Im Windows-Explorer klicken Sie auf Speichern.
- Die CFI wird im User-Ordner abgelegt und das neue Logo steht in allen Projekten zur Verfügung.
