Problembeschreibung:
Wie kann ich statt des Nennstroms den Betriebsstrom als Berechnungsgrundlage einstellen?
Standardmäßig basiert die Berechnung in DDScad auf den Nennwerten der eingefügten Bauteile. Hier wird gezeigt, wie man von Nennstrom auf Betriebsstrom umstellen kann.
Troubleshooting:
- Öffnen Sie die Stromkreisliste.
- Markieren Sie einen oder mehrere Stromkreise bei denen sie von Nenn- auf Betriebsstrom umstellen wollen in der Spalte Strom.
- Etwa durch anklicken mit der linken Maustaste bei zugleich gedrückter Strg-Taste.
- Etwa durch anklicken mit der linken Maustaste bei zugleich gedrückter Strg-Taste.

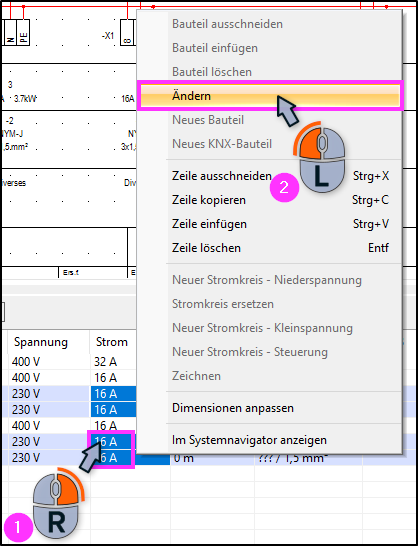

- Klicken Sie anschließend mit Rechts in eine der markierten Zellen (1) und wählen Sie im Kontext-Menü den Eintrag Ändern (2).

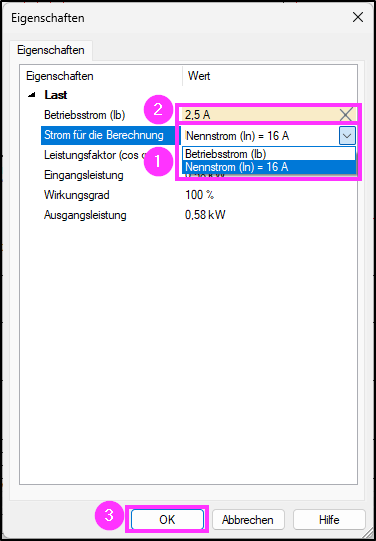

- Es öffnet sich der Dialog Eigenschaften.
- Hier können Sie von Nenn- auf Betriebsstrom umstellen (1).
- Und einen eigenen Wert eintragen (2).
- Die Anpassungen wirken sich auf zuvor alle markierten Stromkreise aus.
- Schließen Sie den Dialog abschließend mit OK (3).
