Löschen einer Verteilung

Aktualisiert

Problembeschreibung:

Der Verteiler lässt sich nicht löschen?

Troubleshooting:

Für das Löschen eines Verteilers müssen vier Voraussetzungen erfüllt sein.

  1. Der Verteiler darf nicht im Modell/Grundriss platziert sein.
  2. Der Verteiler muss leer sein, er darf also keine Stromkreise oder manuelle Bauteile enthalten.
  3. Es darf keine Verteilerdokumentation für den Verteiler vorhanden sein.
  4. Das Projekt muss gespeichert werden, um die Liste unter Rückgängig zu leeren.

1. Verteiler aus Modell löschen

  • Entfernen Sie den zu löschenden Verteiler aus dem Modell, falls er in einem Modell platziert ist. Das Verteiler-Symbol im Systemnavigator muss folgendermaßen aussehen:

  • Falls der Verteiler im Modell platziert ist.

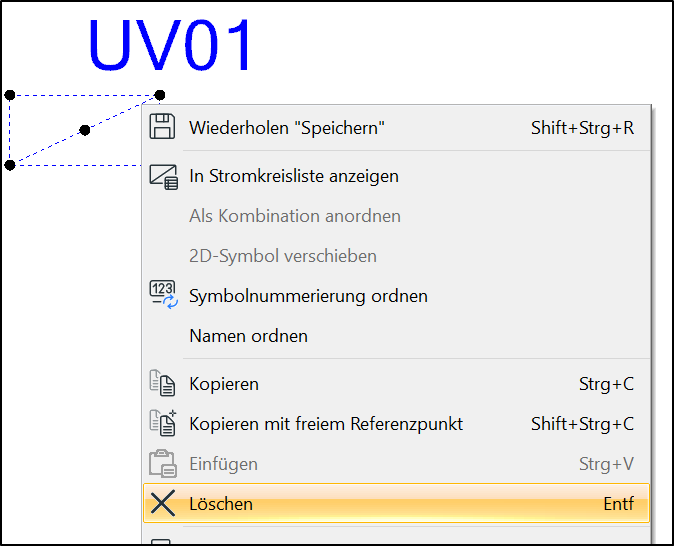

    • Markieren Sie den Verteiler im Modell.
    • Drücken Sie die Entf-Taste oder rufen Sie mit der rechten Maustaste das Kontextmenü auf und klicken auf Löschen.

2. Manuell gezeichnete Bauteile löschen

  • Falls Bauteile manuell eingefügt wurden, müssen diese entfernt werden.

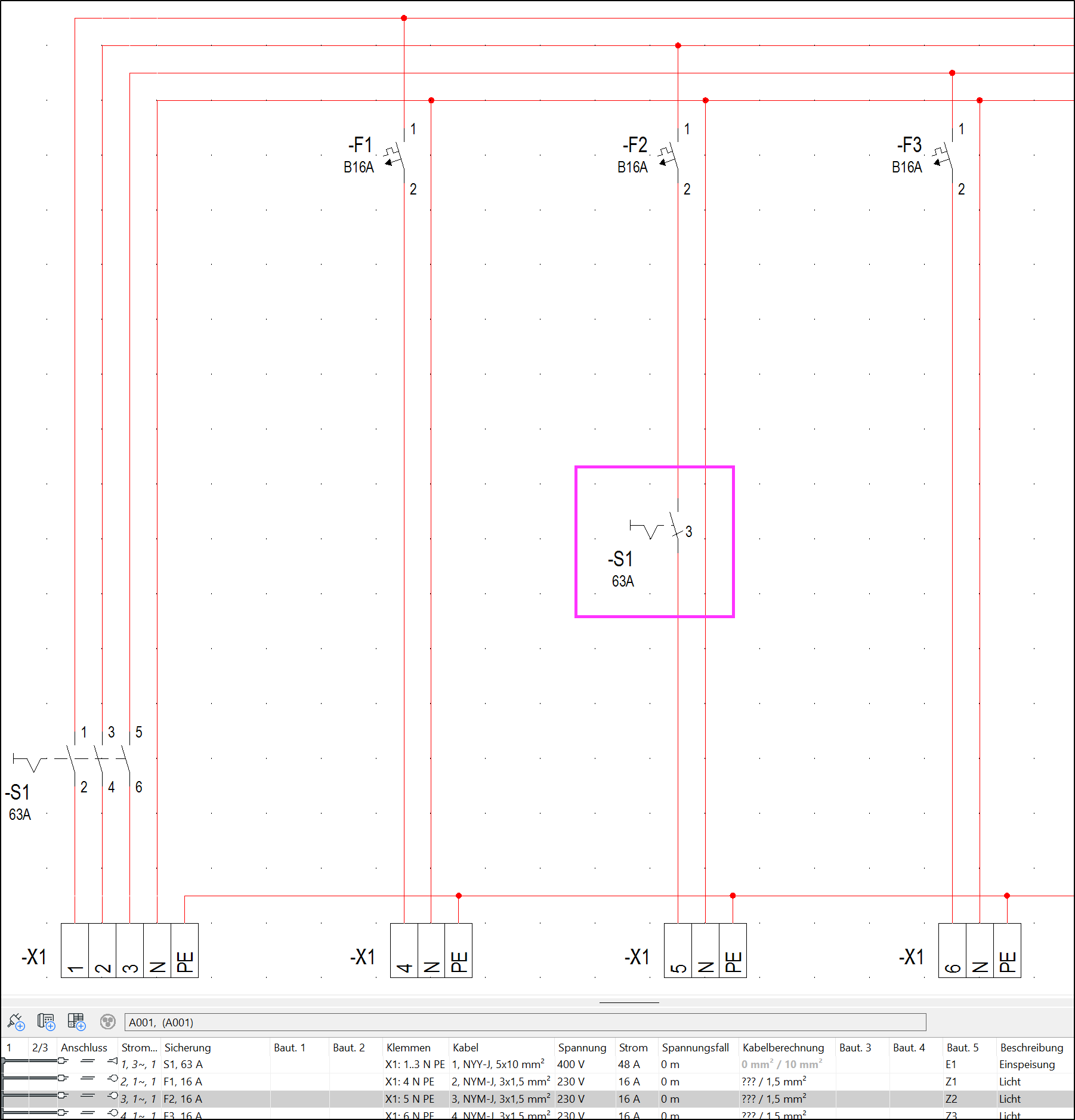

    • hier ist der S1 manuell gezeichnet worden und muss somit entfernt werden.

  • Überprüfen auf nicht sichtbare Elemente.

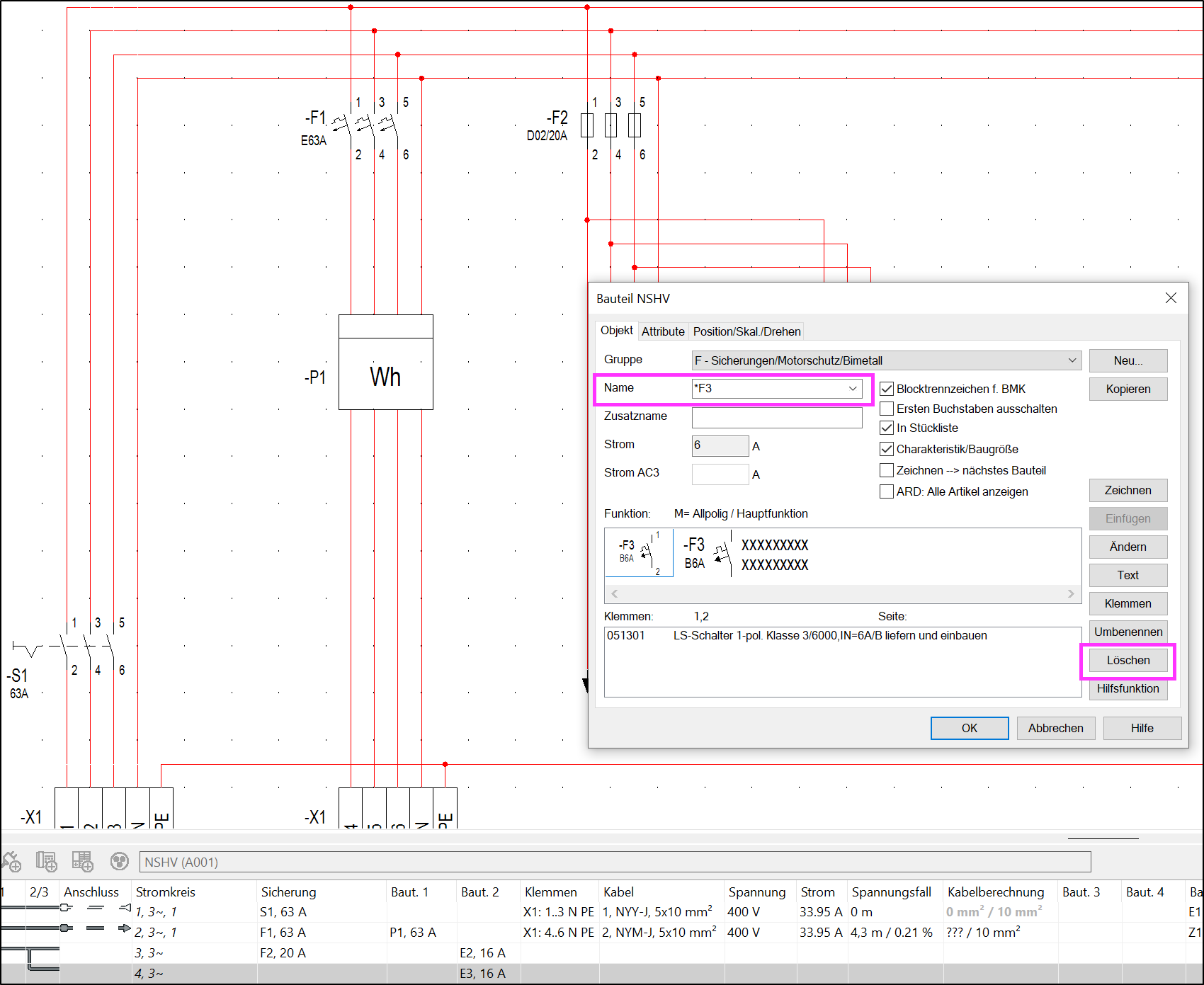

    • In diesem Beispiel gibt es ein Element, das in der Stromkreisliste oder der allpoligen Darstellung nicht sichtbar, aber dennoch vorhanden ist. Zu erkennen an der Kennzeichnung mit einem Sternchen.
    • Dies muss ebenfalls entfernt werden.

    • Hier empfiehlt es sich, alle Gruppen zu kontrollieren.

3. Verteilerdokumentation löschen, falls vorhanden

Falls eine Verteilerdokumentation für den zu löschenden Verteiler erstellt wurde, muss diese gelöscht werden.

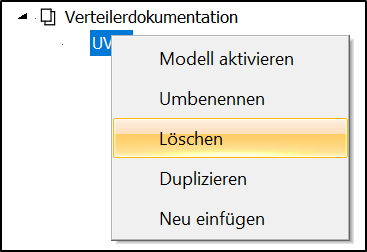

  • Markieren Sie im Projektnavigator die entsprechende Verteilerdokumentation durch Klicken mit der linken Maustaste.
    • Danach betätigen Sie auf diesem Verteiler die rechte Maustaste und klicken auf Löschen.

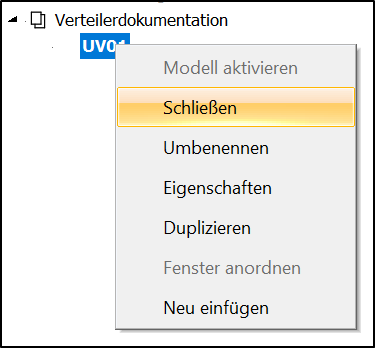

    • Falls kein Eintrag Löschen angezeigt wird, stattdessen aber den Eintrag Schließen, müssen Sie diesen zuerst anklicken.

    • Klicken sie danach ein weiteres Mal mit der rechten Maustaste auf den Verteiler und betätigen Sie nun den Eintrag Löschen.

4. Leeren des Verteilers

  • Leeren Sie den Verteiler über die Stromkreisliste.
    • Achten Sie darauf, dass der korrekte Verteiler ausgewählt ist.

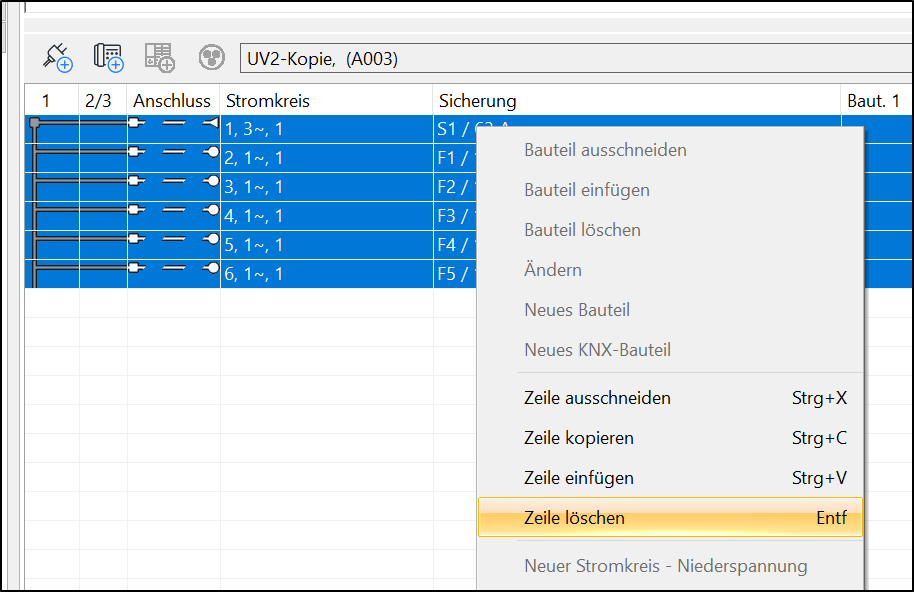

    • Markieren Sie alle Stromkreise in der Stromkreisliste, z.B. mit der Tastenkombination Strg+A.
    • Drücken Sie die Entf-Taste oder rufen Sie mit der rechten Maustaste das Kontextmenü auf und klicken auf Zeile löschen.

5. Verteilung speichern

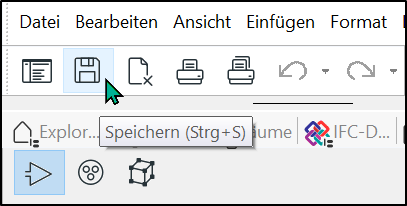

  • Klicken Sie auf Speichern oder betätigen Sie die Tastenkombination Strg+S, um zu speichern, hierdurch wird die Undo-Liste (Rückgängig-Liste) geleert.

6. Löschen des Verteilers

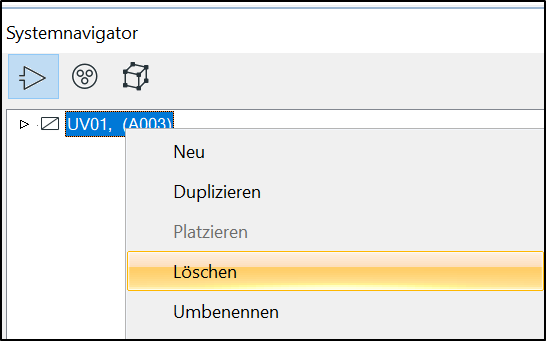

  • Wählen Sie die zu löschende Verteilung im Systemnavigator aus.

  • Drücken Sie die Entf-Taste oder rufen Sie mit der rechten Maustaste das Kontextmenü auf und klicken auf "Löschen".




  • Falls daraufhin diese Fehlermeldung erscheint:



    • Schließen Sie das Projekt.
    • Öffnen Sie es wieder.
    • Arbeitsmodell (*.BIM)
    • Gehen Sie zum Systemnavigator.
    • Und löschen Sie dann die Verteilung.
