Problembeschreibung:
Für ein BIM Projekt sollen für den IFC Austausch die Objekte mit Psets versehen werden.
Troubleshooting:
Um ein Pset anzulegen, gehen Sie wie folgt vor:

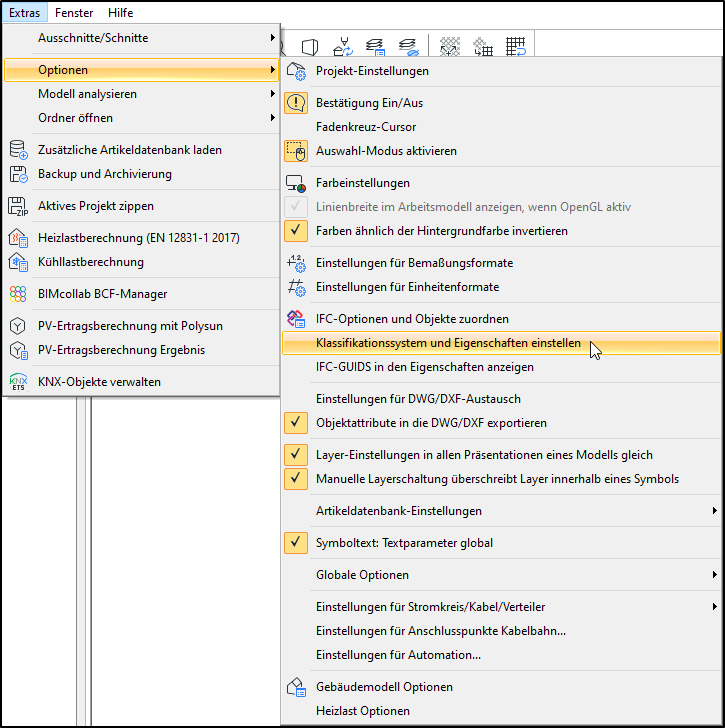

1. Öffnen Sie unter "Extras" - "Optionen" den Dialog "Klassifikationssystem und Eigenschaften einstellen".

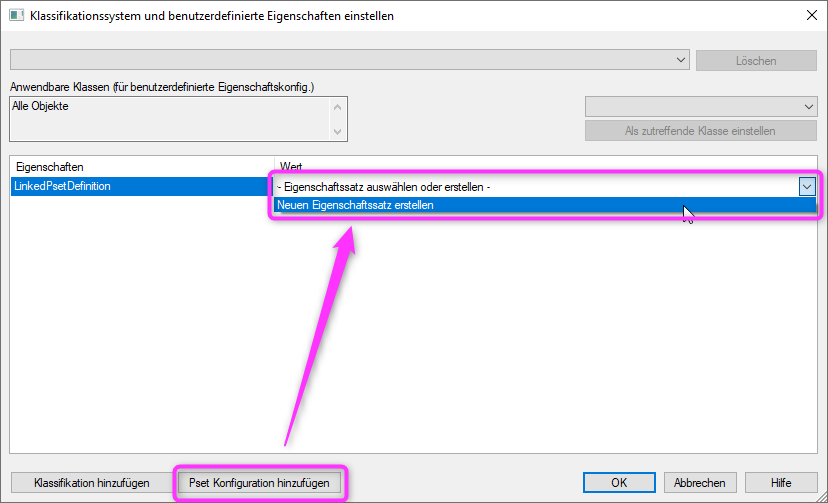

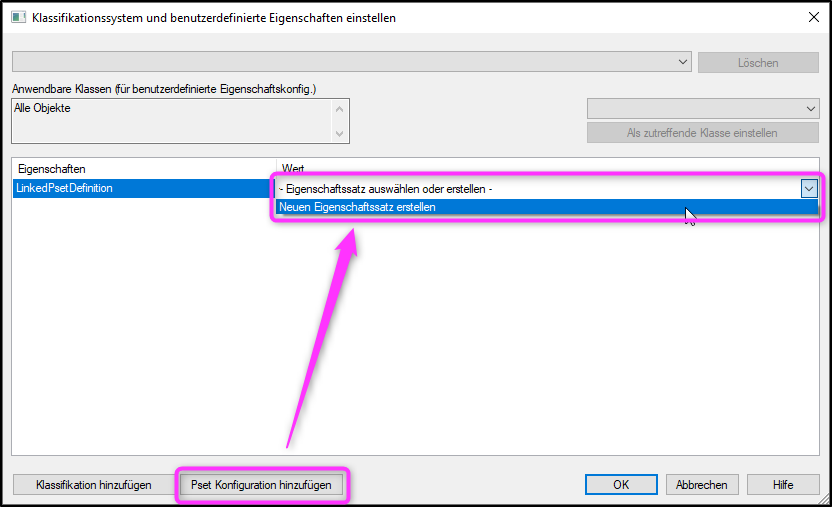

2. Klicken Sie auf "Pset Konfiguration hinzufügen" und wählen Sie anschließend im Drop-down-Menü "Neuen Eigenschaftensatz erstellen" aus.
3. Es öffnet sich der Editor für die benutzerdefinierten Eigenschaften.

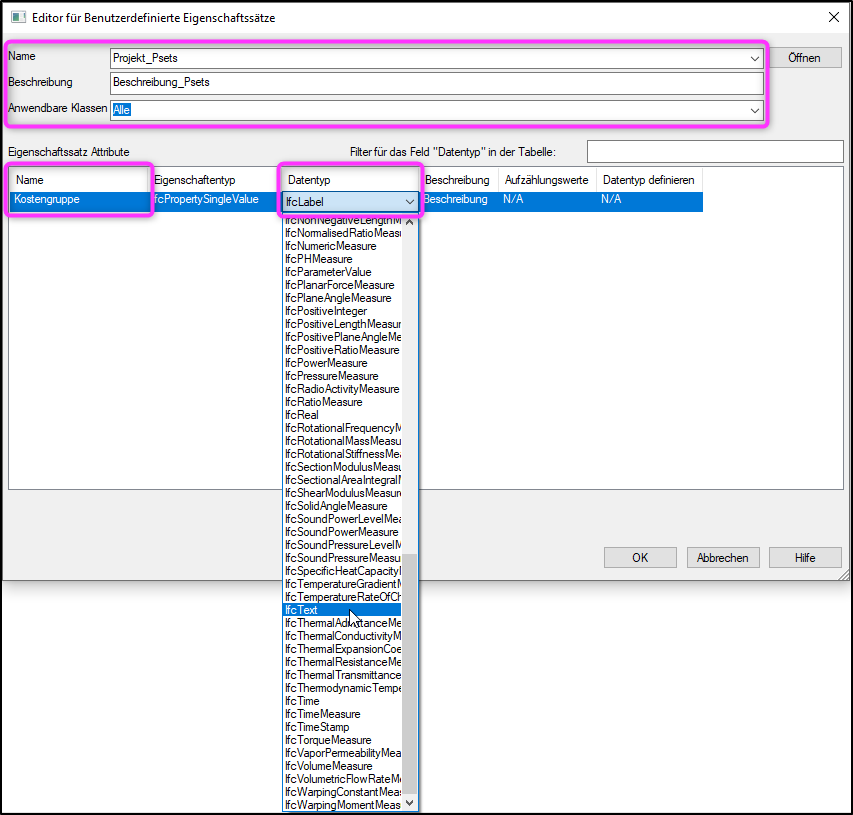

Geben Sie hier die vorgegebenen Eigenschaften ein. Mit einem Rechtsklick in das weiße Feld der Eigenschaftssatz Attribute, können Sie weitere Eingaben hinzufügen.

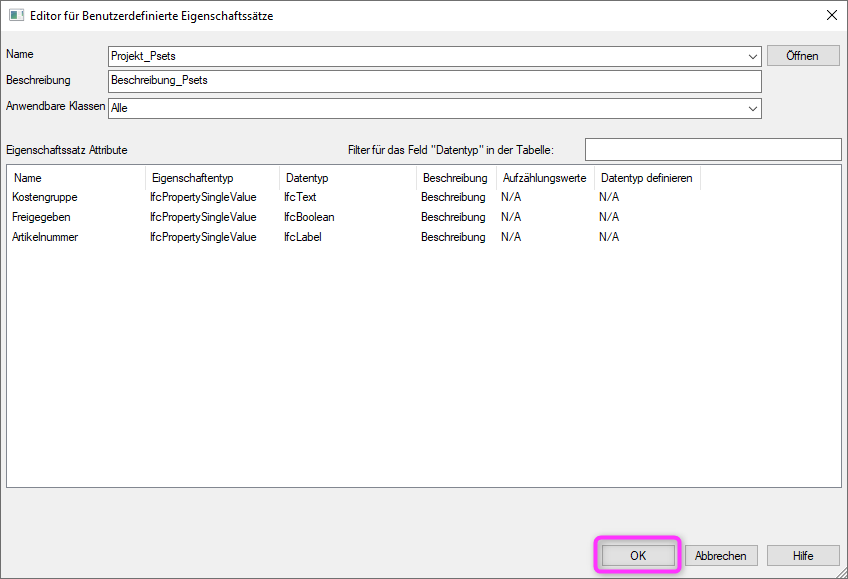

4. Das Ergebnis könnte zum Beispiel so aussehen. Schließen Sie anschließend den Dialog mit "OK".

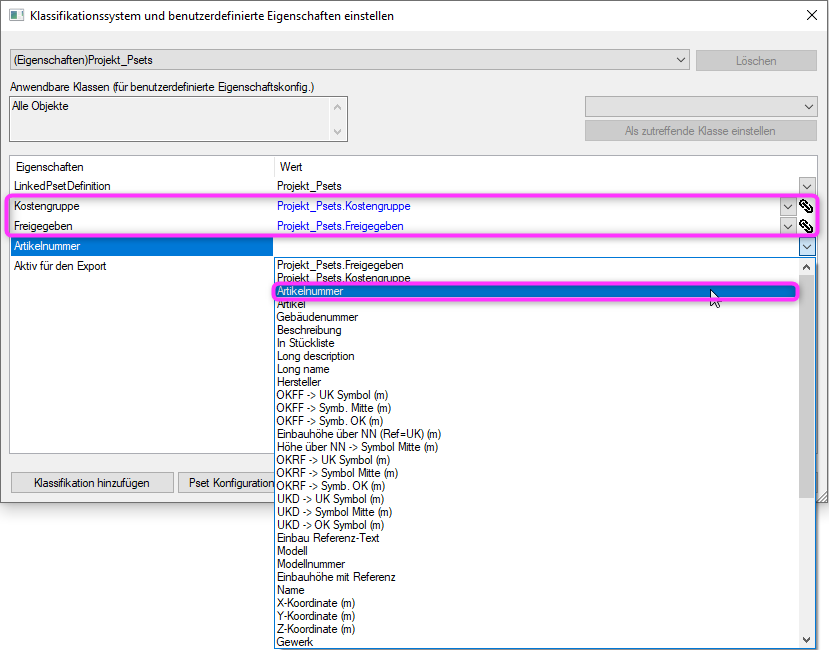

5. Ordnen Sie nun den Eigenschaften ihre passenden Werte über das Drop-down-Menü zu.
Für Eigenschaften, wie zum Beispiel die Artikelnummer, kann der Wert direkt aus den Labels übernommen werden. Bei den anderen Eigenschaften, welche sich nicht aus den Labels übernehmen lassen, muss die Eigenschaft selbst als Wert hinterlegt werden.
Schließen Sie diesen Dialog, wenn alle Werte hinterlegt wurden.

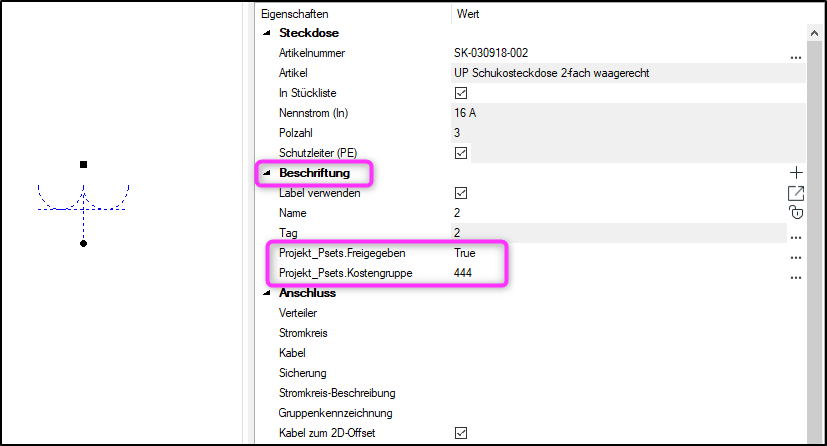

6. Im angedockten Eigenschaftenfenster sehen Sie jetzt unter "Beschriftung" die angelegten Psets, welche Sie nun ausfüllen können. Die Artikelnummer wird hier nicht mit angezeigt, da dieser Wert beim IFC Export direkt aus dem Artikel gelesen wird und nicht manuell eingetragen werden muss.
Beachten Sie, dass nur Psets, bei denen nun etwas eingetragen wird, auch im IFC Export zu sehen sind. Tragen Sie zum Beispiel die Kostengruppe nicht mit ein, ist die Spalte Kostengruppe an diesem Bauteil im IFC Export nicht zu sehen.

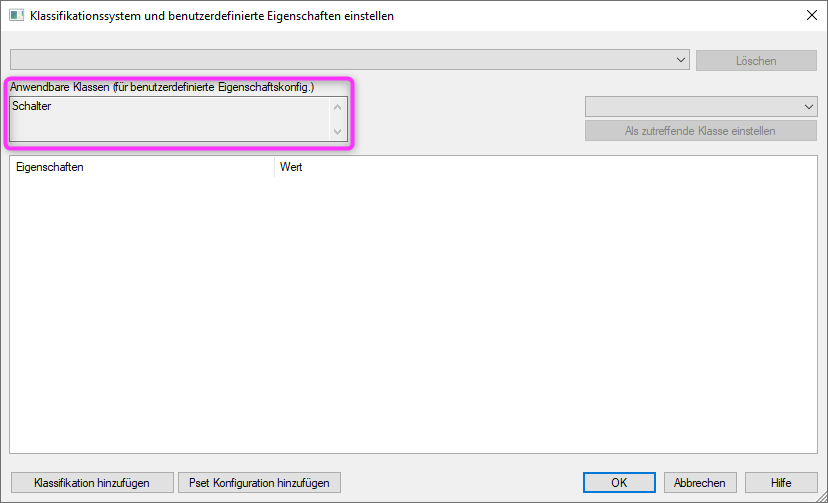

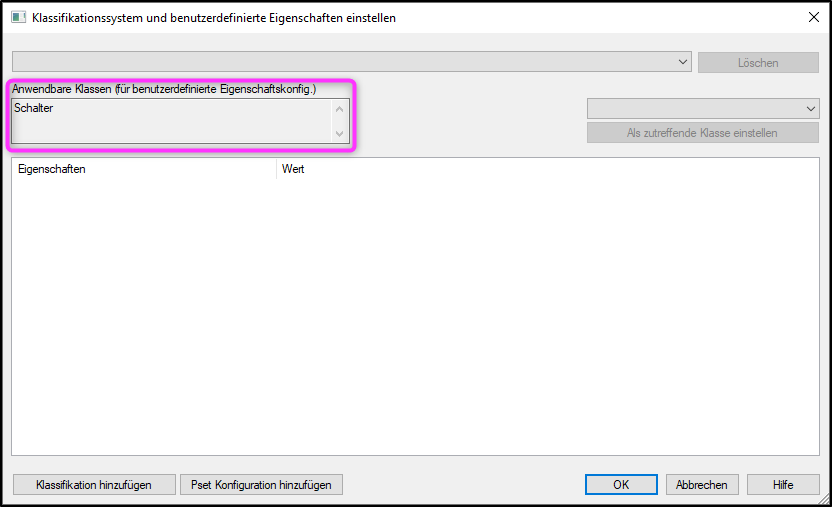

Für den Fall, dass gewisse Eigenschaften nur bei bestimmten Bauteilkategorien zu sehen sein sollten, markieren Sie sich vor "Schritt 1" eines der Bauteile im Plan und öffnen im Anschluss den Dialog "Klassifikationssystem und Eigenschaften einstellen". Bei "Anwendbare Klassen" sehen Sie nun nicht mehr wie in "Schritt 2" "Alle Objekte", sondern das von Ihnen im Vorfeld markierte.
