Problembeschreibung:
Eine IFC wird als Gebäude-Referenzmodell eingeladen und beim Import wurde der Haken bei "Räume importieren und konvertieren" gesetzt, um ein DDScad Gebäude aus der IFC zu erzeugen. Die Fußböden haben nun aber in DDScad nicht die richtigen Höhen.
Troubleshooting:
Bei jedem Import der IFC und der Umwandlung in ein DDScad Modell, muss der Fußboden im Anschluss angepasst werden.

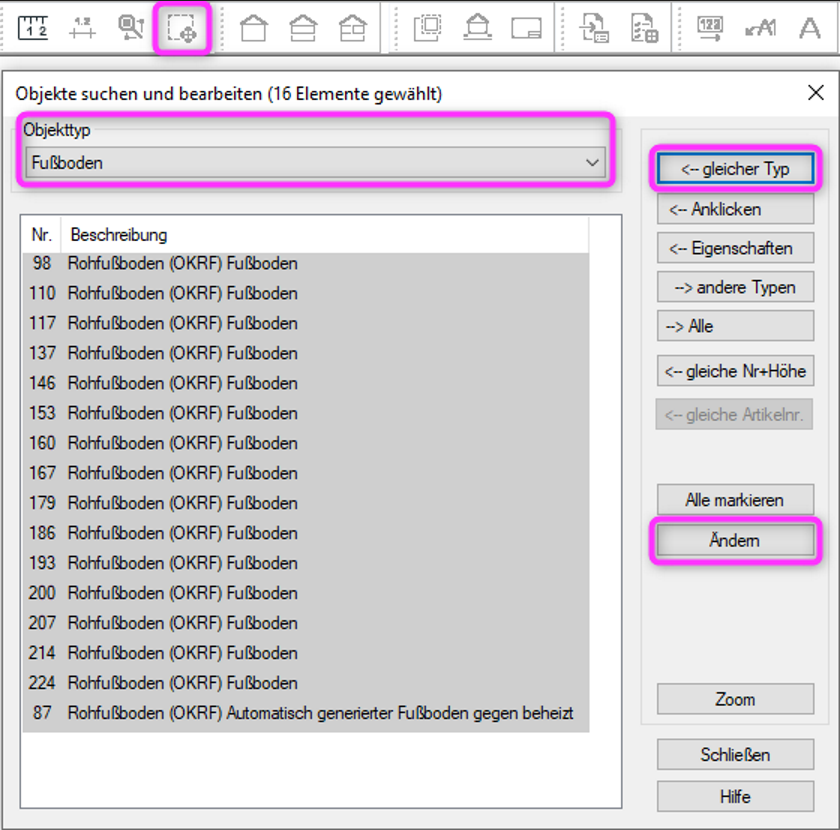

- Öffnen Sie dafür nach dem Import eine Etage und rufen Sie über die Symbolleiste oder mit dem Tastenkürzel "STRG + F" den Dialog "Objekte suchen und bearbeiten" auf.
- Wählen Sie als "Objekttyp" Fußboden aus und filtern Sie nach "gleicher Typ". Nun werden alle erstellten Fußböden der Etage angezeigt. Wenn alle markiert sind, klicken Sie auf "Ändern".

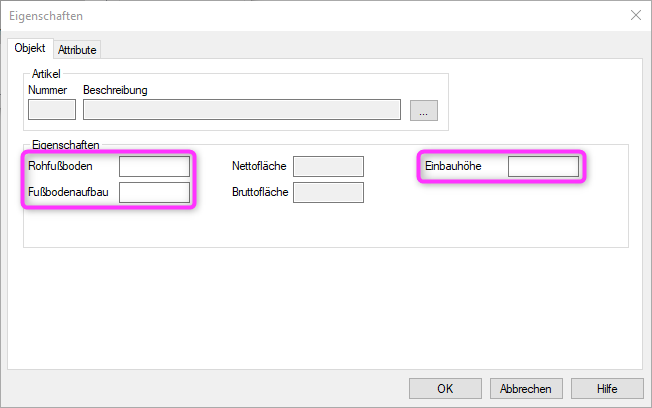

- Es öffnet sich das Eigenschaftenfenster der Fußböden. Tragen Sie dort den Rohfußboden und den Fußbodenaufbau ein. Die Einbauhöhe ist in der Regel (negativ) deckungsgleich mit dem Fußbodenaufbau, damit Oberkante Fertigfußboden in der Z-Achse auf 0 ist. (Fußbodenaufbau 0,12m = Einbauhöhe -0,12m)

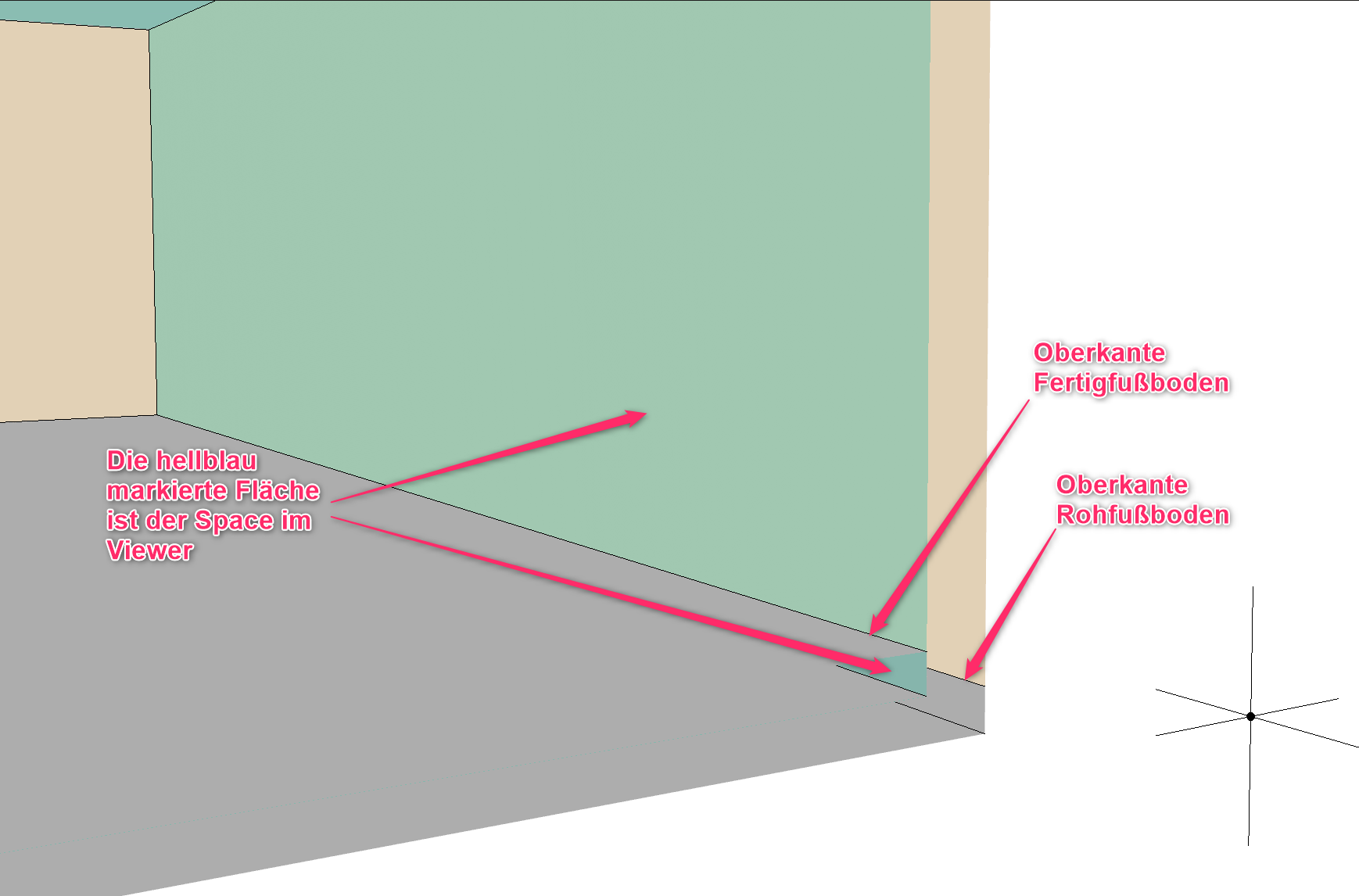

Überprüfen Sie für die Einbauhöhe die Spaces der IFC. Sind die Spaces bis Oberkante Rohfußboden definiert, so wird die Einbauhöhe wie beschrieben deckungsgleich eingetragen. Ist der Space jedoch bis Oberkante Fertigfußboden definiert, so bleibt die Einbauhöhe bei 0m.
Führen Sie diese Schritte anschließend in allen Etagen durch. Danach ist Ihr Fußboden in allen Räumen aller Etagen angepasst.
