Wie skaliert man eine DWG, ein PDF, oder ein Bild?

Problembeschreibung

Dieser Beitrag veranschaulicht, wie eine importierte DWG, ein PDF oder ein Bild skaliert werden kann.

Wichtig: Nach dem Import sollten diese eingefügten Dateien immer auf die korrekte Skalierung überprüft werden.

Troubleshooting

1. Wo wird skaliert?

• Es ist wichtig, sich im Modellbereich zu befinden, wenn skaliert werden soll.



2. Skalieren

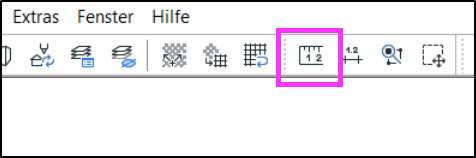

• Befehl Messen wählen.


• Ein Maß in der importierten Zeichnung (DWG, PDF, Bild) suchen.

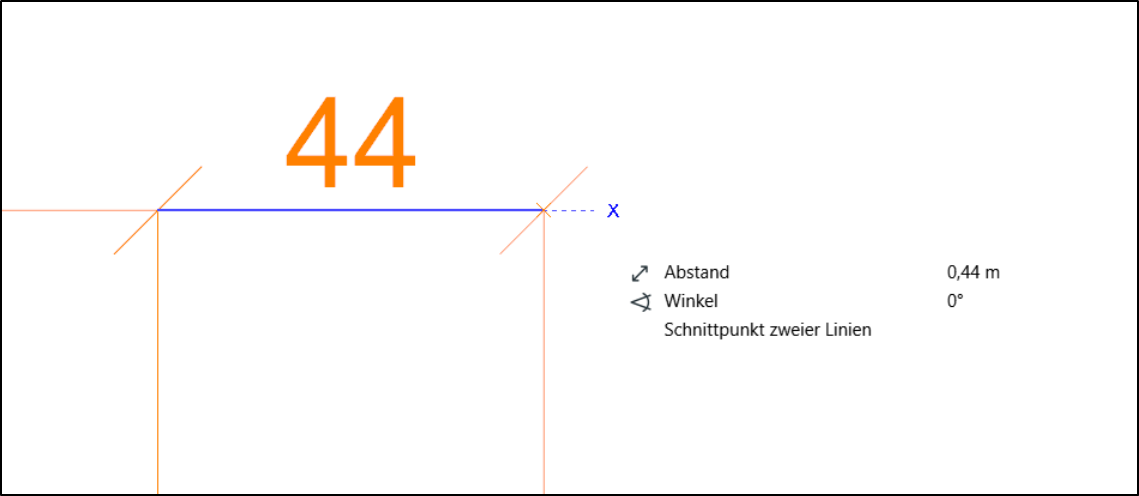

• Maß messen.

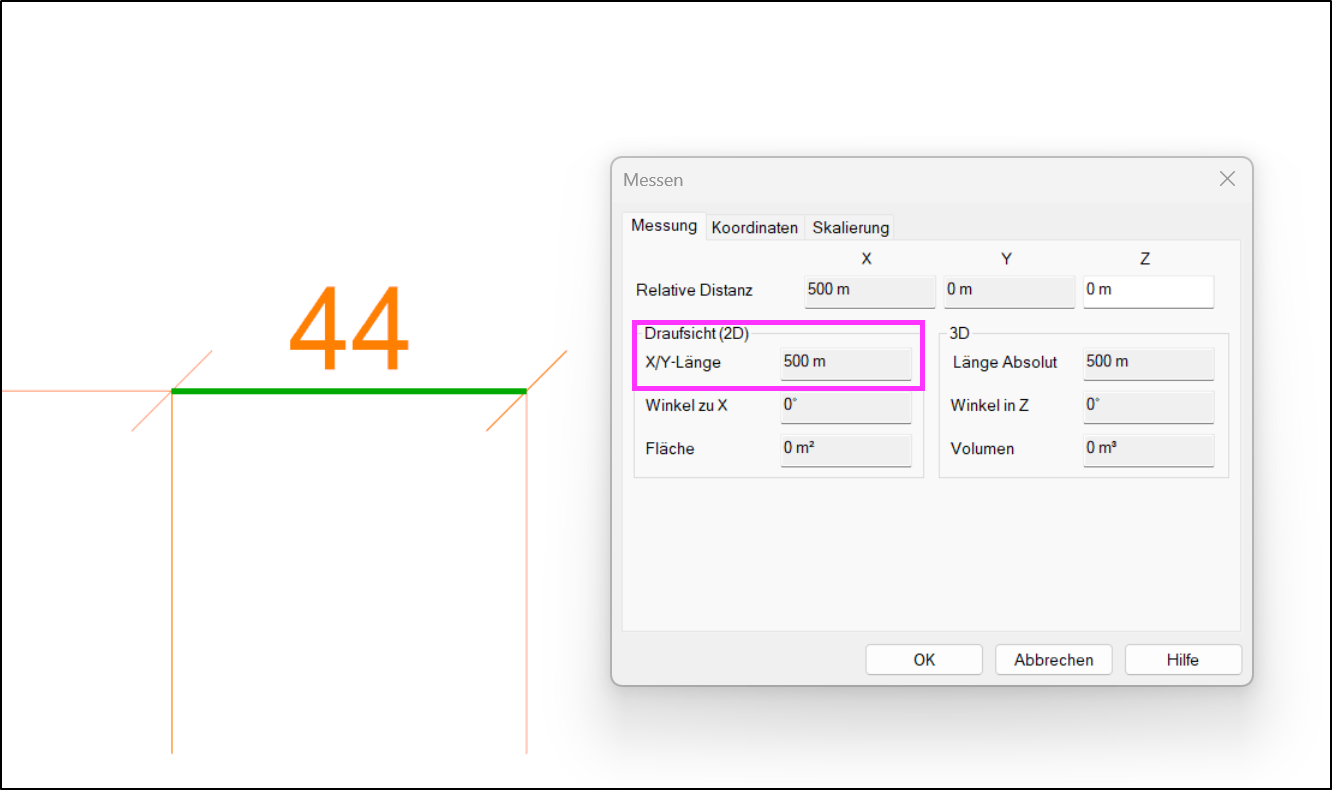

• Eigenschaftsfenster öffnet sich.
  • Das gemessene Maß stimmt nicht mit dem realen Maß überein? Dann weiter mit Punkt 3.



3. Plan richtig skalieren

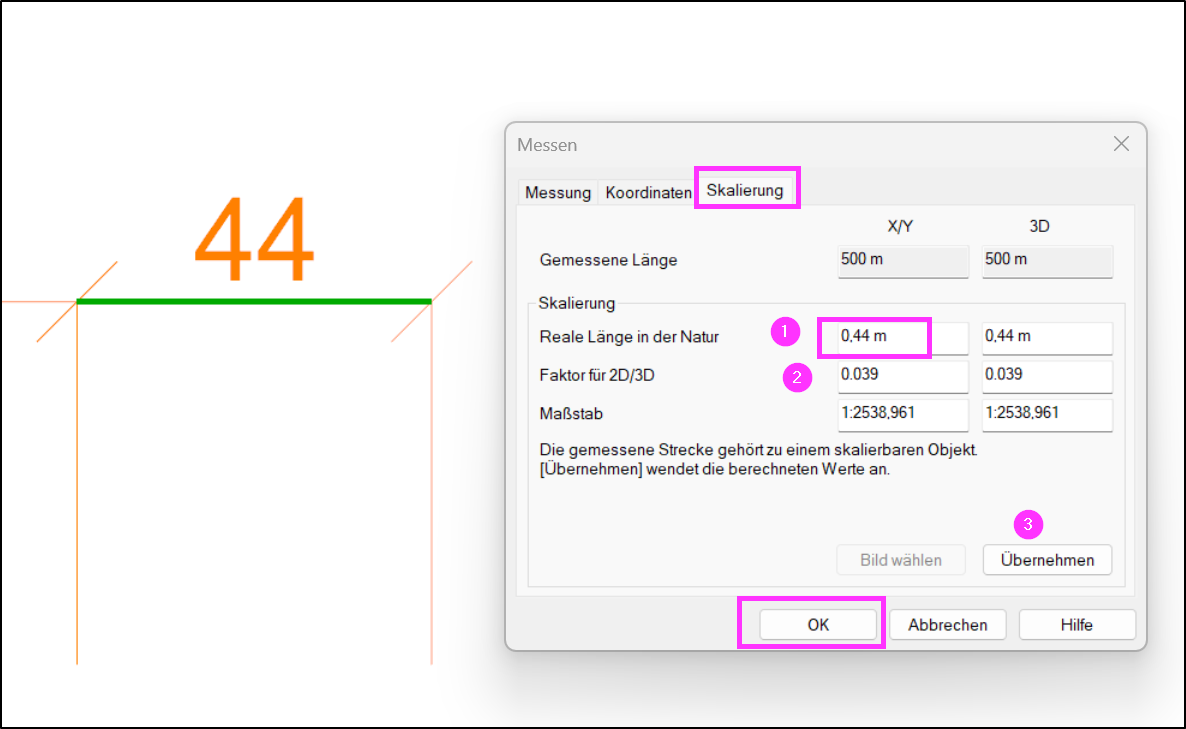

• Zum Tab Skalierung wechseln.
• Reales Maß laut Plan in das entsprechende Feld eintragen (1).
• In das Feld Faktor für 2D/3D klicken (2).
• Bei DWG: Übernehmen auswählen (3).
• Bei PDF oder Bild: zuerst Bild wählen anklicken, in die importierte Zeichnung klicken (evtl. danach kurze Verzögerung), dann Übernehmen (3) auswählen.
• Mit OK bestätigen.


• Plan (DWG, PDF) oder Bild ist nun korrekt skaliert.
  Skalieren nicht möglich? Weitere Infos:
  DWG - Skalieren nicht möglich – DDScad Support Site
