| gültig für | Version | 14 | Modus | beide |
Problembeschreibung:
Manchmal erhält man Grundrisse, die alle Etagen in einer Ansicht zeigen. Wenn im Papierbereich keine Layouts vorhanden sind, die diese Etagen unterteilen, müssen Sie diese den einzelnen Etagen in DDScad zuordnen.
Nachfolgend werden mehrere Vorgehensweisen beschrieben, um der Situation entsprechend zum Ziel zu kommen.
Beispielbild: Mehrere Etagen auf einer DWG-Zeichnung.
Troubleshooting:
1. Detail anlegen und Ausschnitte der einzelnen Etagen anfertigen
- Um die Zeichnung ohne Bezug zu einer Etage abzulegen, bietet es sich an, diese in einer neuen Detailzeichnung abzulegen. Rufen Sie dazu im Projektnavigator (1) per Rechtsklick auf den Projektnamen (2) das Kontextmenü auf und wählen Sie Modelltyp anlegen - Details (3) aus.
- Importieren Sie anschließend die Zeichnung über den Import- und Modellmanager in das angelegte Detail. Weitere Informationen finden Sie hier.
- Kontrollieren Sie mit dem Messen-Werkzeug (Strg + M) die Skalierung und korrigieren Sie diese bei Bedarf (Skalierung > Reale Länge in der Natur > Übernehmen). Dies ist nur im Arbeitsmodell möglich.
- Erstellen Sie anschließend die Ausschnitte der einzelnen Etagen.
- Wechseln Sie in die entsprechende Etage (z. B. EG) und fügen Sie diese Ausschnitte über Menüleiste > Einfügen > Inhalte aus Projekt > Darstellung einfügen individuell ein.
2. Etagen vereinzeln und als separate Zeichnungen speichern
- Mit dieser Methode können die einzelnen Etagen aus der Zeichnung separat freigelegt und als Einzelzeichnungen mit dem Etagennamen im Dateinamen im Projektordner abgelegt werden (z. B. Haus_xy_EG.dwg).
- Weitere Informationen dazu finden Sie im Artikel DWG-Datei bearbeiten.
3. In der DWG die passende Ansicht finden

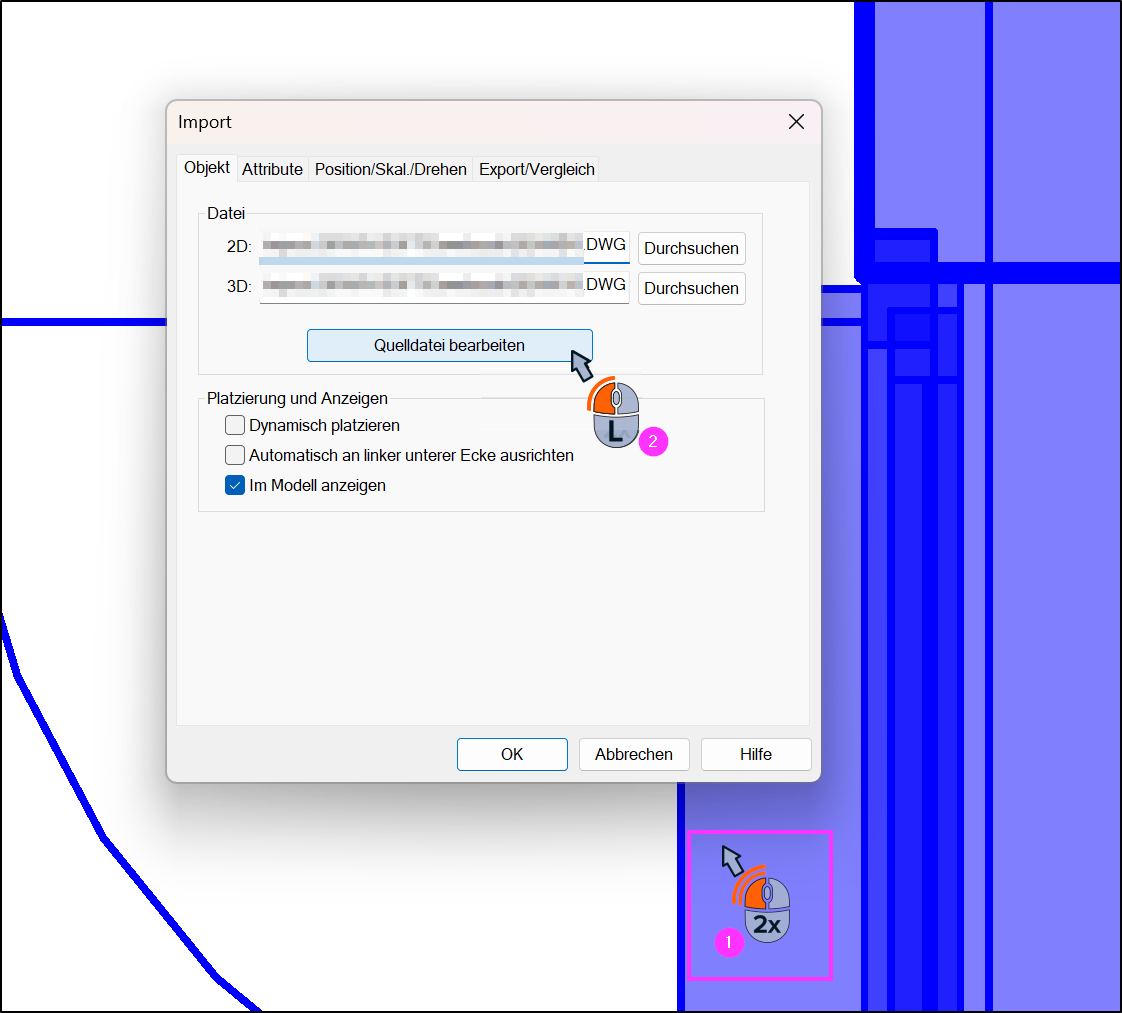

- Doppelklicken Sie auf die DWG-Zeichnung im Arbeitsmodell, um Quelldatei bearbeiten zu öffnen.
- Im Reiter Explorer (3) finden Sie die einzelnen Etagen, sofern diese vom Architekten angelegt wurden (4).
- Falls der Explorer-Reiter nicht angezeigt wird, können Sie diesen über (1) und (2) einblenden.
- Rufen Sie die Modelle über einen Doppelklick auf und exportieren Sie sie über Menüleiste > Datei > Datei exportieren... (z. B. Haus_xy_EG.dwg).
- Weitere Informationen dazu finden Sie im Artikel DWG-Datei bearbeiten.
