Problembeschreibung:
Die exportierte DWG hat andere Farben als die, die Sie im Modell verwendet haben.
Troubleshooting:
Sollten Sie eigene Stifte und Layer angelegt haben und diese in einem selbst erstelltem Setup hinterlegt haben, so muss dieses Setup auch für den Export eingestellt werden.

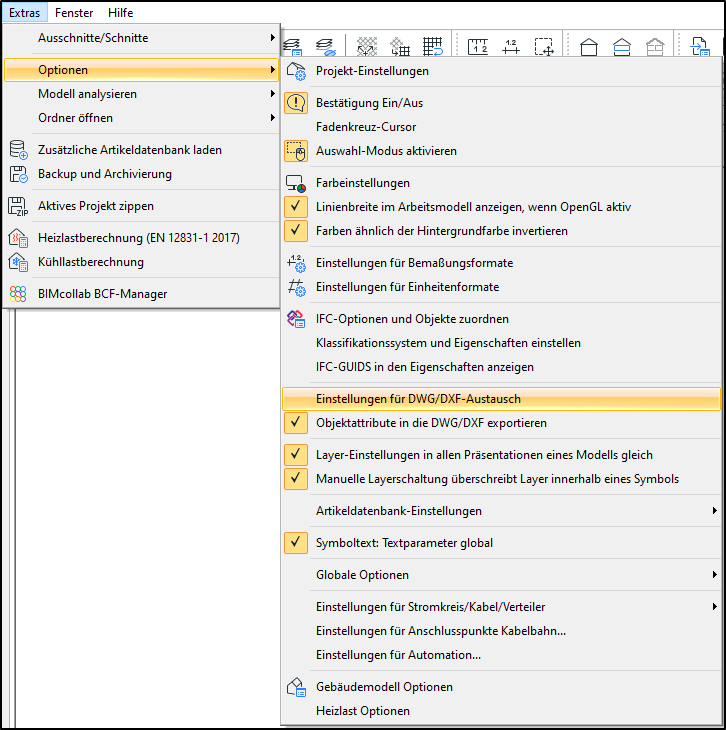

- Unter Extras finden Sie bei Optionen den Punkt Einstellungen für den DWG/DXF Austausch.
- Diese Einstellungen beziehen sich auch auf den PDF Export.

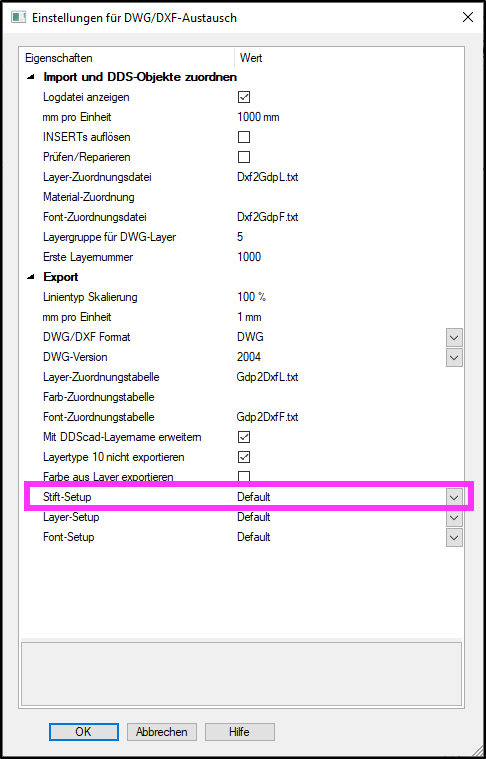

- In der Auflistung unter "Export" sind in den untersten drei Zeilen die Setups für den Export hinterlegt.
- Wählen Sie über das Drop Down Menü das Setup, welches Sie angelegt und im Arbeitsmodell genutzt haben.
- Danach wird der von Ihnen erstellten Layer und Stift auch in der exportierten Datei zu sehen sein.
Sollten Sie Layern einen Stift zugewiesen haben, diesen aber nicht in der exportierten Datei sehen, können Sie in den Exporteinstellungen auch dies aktivieren.

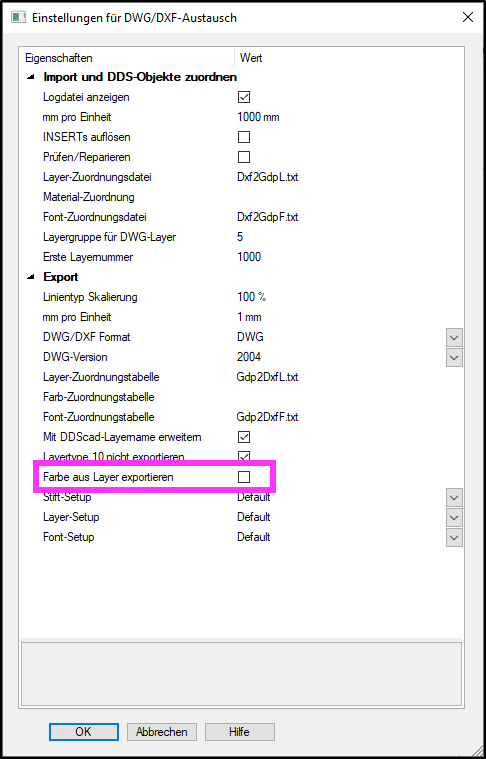

In der Auflistung unter Export finden Sie die Zeile Farbe aus Layer exportieren. Wenn Sie den Haken setzen, werden auch die hinterlegten Stifte mit den Layern exportiert.
