Problembeschreibung:
Nach dem Import einer DWG sieht man keinen klaren Grundriss, sondern nur eine farbige Fläche.
Troubleshooting:
Sollte die DWG nach dem Import nur einfarbige, oft runde oder ovale Flächen und keine ordentlichen Linien anzeigen, spricht das in der Regel dafür, dass die DWG noch nicht skaliert wurde.
- In diesem Fall ist die DWG kleiner als die Stiftbreiten.

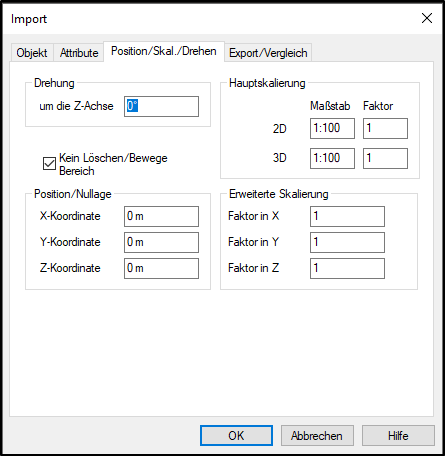

Öffnen Sie das Eigenschaftenfenster und gehen Sie in die Registerkarte Position/Skal./Drehen.
- Tragen Sie unter Hauptskalierung bei 2D einen größeren Maßstab ein.
- Die DWG wird größer und Linien sollten erkennbar werden.
- Falls noch keine Linien ersichtlich sind, verwenden Sie einen größeren Maßstab.
- Anschließend skalieren Sie die DWG passend mit der Funktion Messen.
Sollten nach dem Skalieren die Linien weiterhin zu dick für eine vernünftige Planung sein, können Sie der DWG einen dünneren Stift zuweisen.

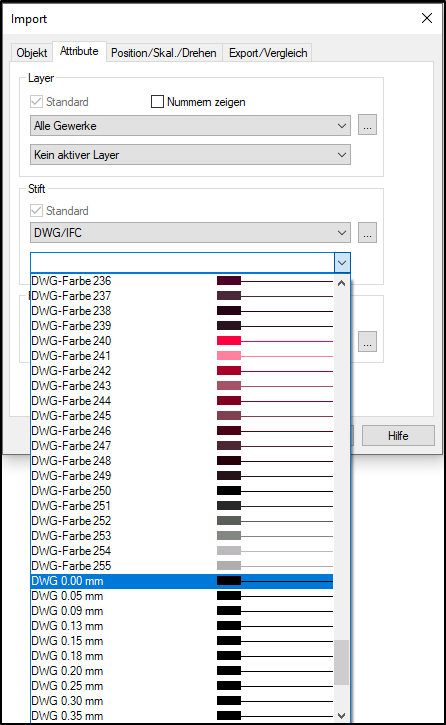

Öffnen Sie dafür die Eigenschaften der DWG und wechseln Sie in die Registerkarte Attribute.
- Wählen Sie bei Stift zuerst das Gewerk DWG/IFC.
- Nach 255 verschiedenen Farben stehen unterschiedliche Stiftbreiten zur Auswahl.
- Wählen Sie einen Stift und die DWG wird mit denselben Farben, aber einer dünneren Linienstärke dargestellt.
