Linien im Schrankaufbau werden zu dick dargestellt

Problembeschreibung:

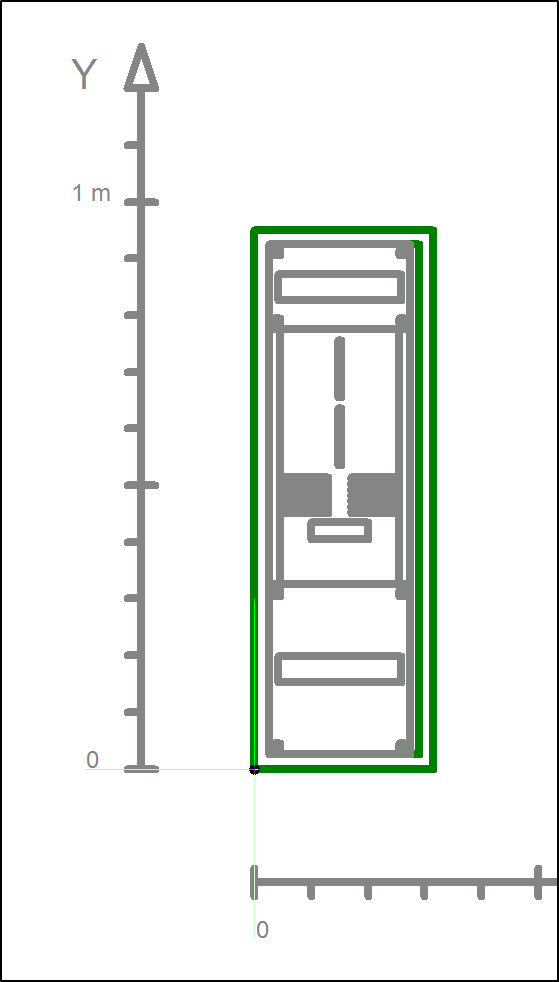

Die Linien im Schrankaufbau werden zu dick dargestellt.

Wie kann dies korrigiert werden?




Der Effekt kommt zustande, wenn ein Stift-Setup verwendet wird, welches Stifte für die Darstellung des Schrankbaus enthält, welche breiter als 0,00 mm sind.

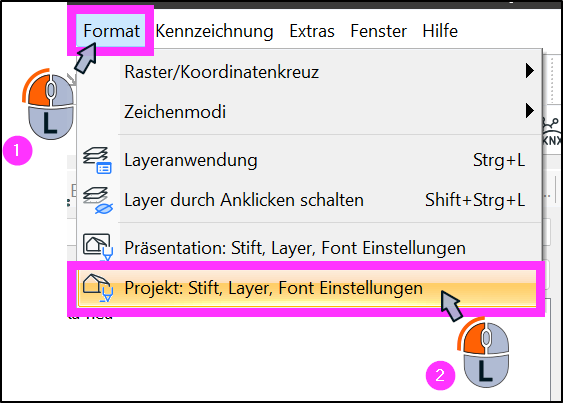

• Sie können dies überprüfen, indem Sie das aktuelle Stift-Setup überprüfen, indem Sie es über Format > Projekt: Stift, Layer, Font Einstellungen öffnen.

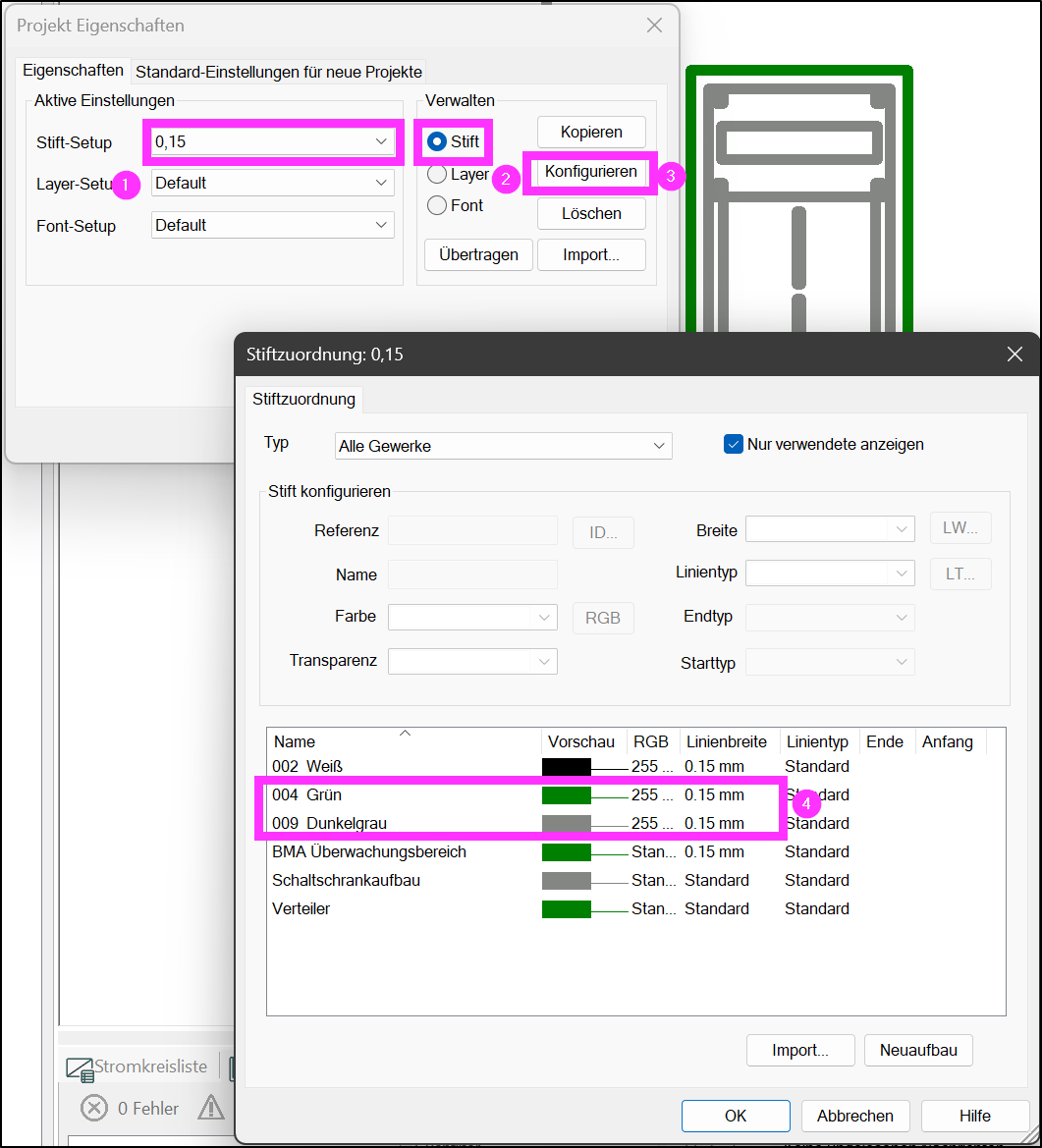

  • Im Beispiel sind die für die Darstellung relevanten Stifte 004 Grün und 009 Dunkelgrau mit einer Linienbreite von 0,15 mm konfiguriert.




Troubleshooting

1. Option - Stift-Setup ändern

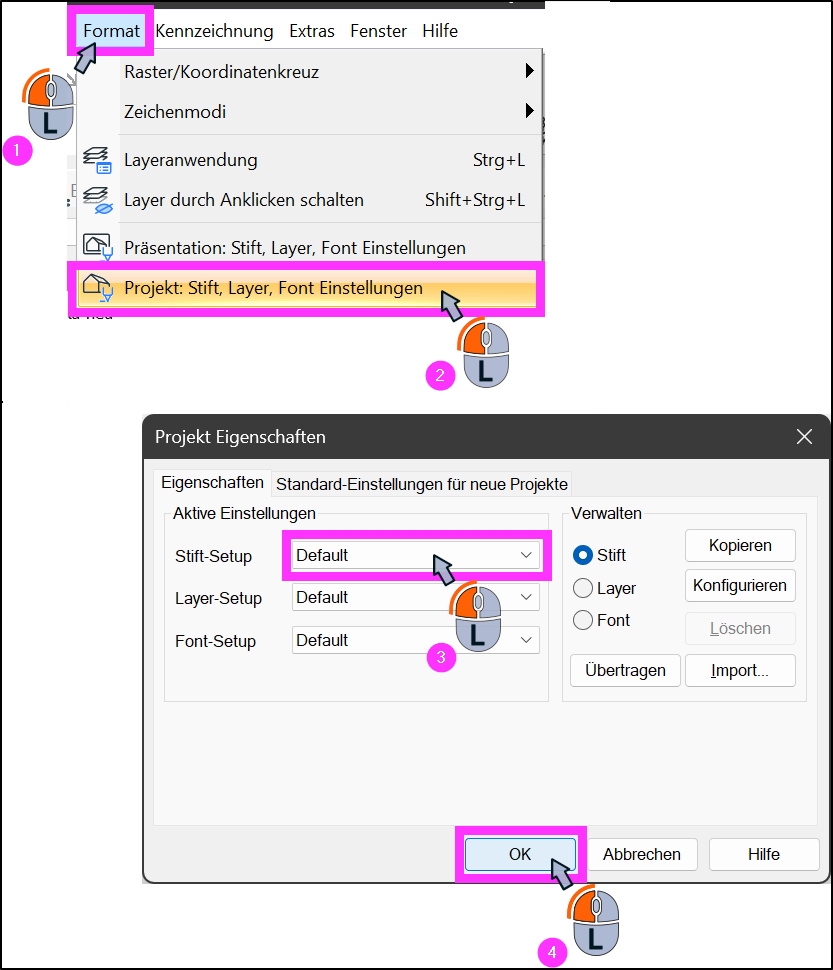

• Wählen Sie ein Stift-Setup, welches keine für die Darstellung des Schrankaufbaus relevante Stifte beinhaltet, welche breiter als 0,00 mm sind.
  • Zum Beispiel das Setup Default.




2. Option - Darstellung der Linienbreite deaktivieren

Falls Sie das Stift-Setup nicht wechseln wollen:

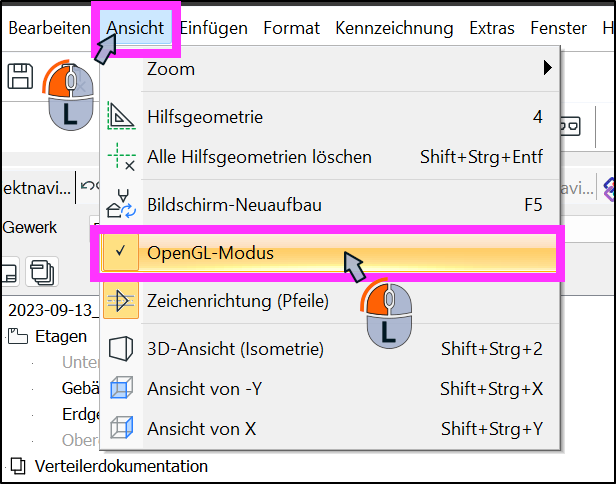

• Aktivieren Sie den OpenGL-Modus.



• Deaktivieren Sie anschließend die Darstellung der Linienbreite.

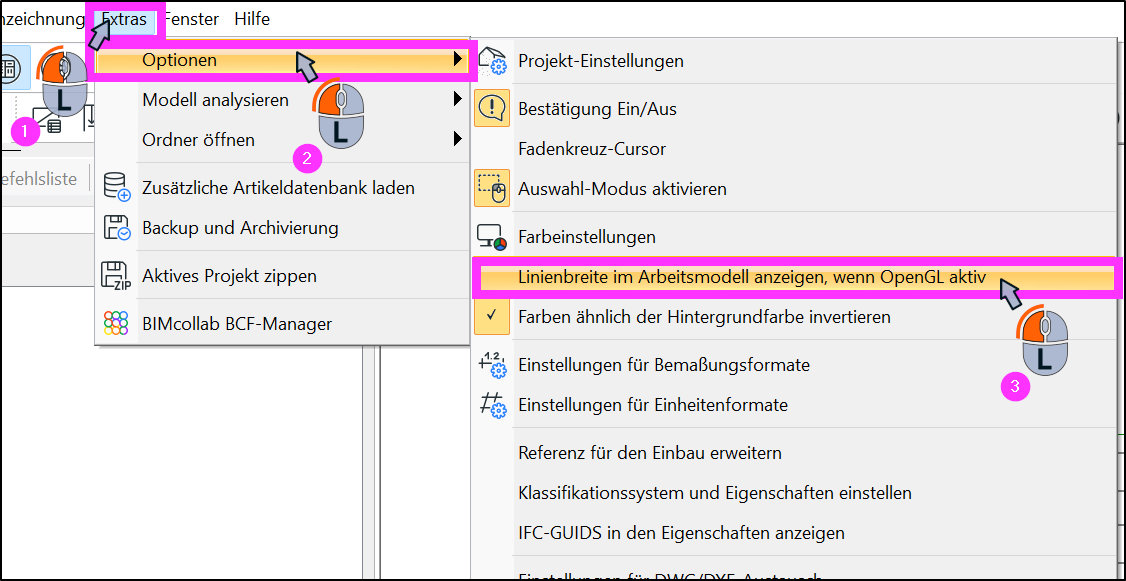

• Klicken Sie hierfür auf Extras > Optionen > Linienbreite im Arbeitsmodell anzeigen, wenn OpenGL aktiv.

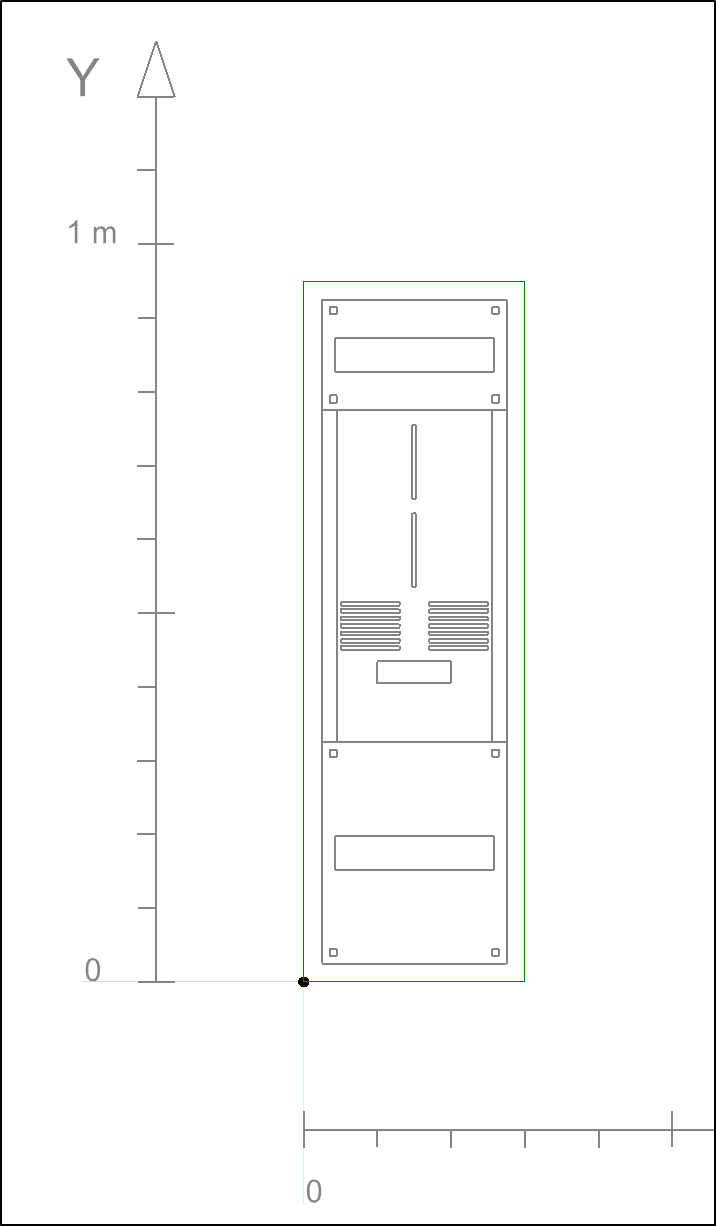

Ergebnis
