Wie lege ich beim Zeichnen von Kabelbahnen Abstände fest?

Problembeschreibung:

Es soll eine Kabelbahn gezeichnet werden, welche einen bestimmten Abstand von der Wand, von Hilfslinien oder anderen Objekten hat. Wie kann dieser festgelegt werden?

Troubleshooting:

1. Beginn des Zeichnens

• Wählen Sie die gewünschte Kabelbahn aus.
  • Im Beispiel ist diese 300 mm breit.

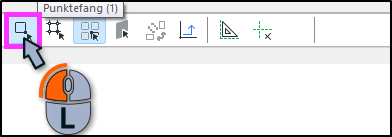

• Aktivieren Sie den Punktefang, falls Sie sich exakt auf einen Punkt beziehen wollen.

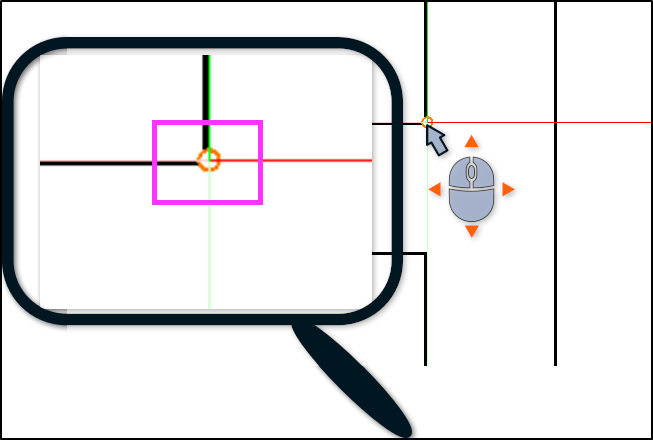

• Bewegen Sie die Maus zu dem Punkt, zu welchem Sie einen Abstand einhalten möchten.
• Der Referenzpunkt wird ggf. markiert.
• Klicken Sie diesen nicht an.

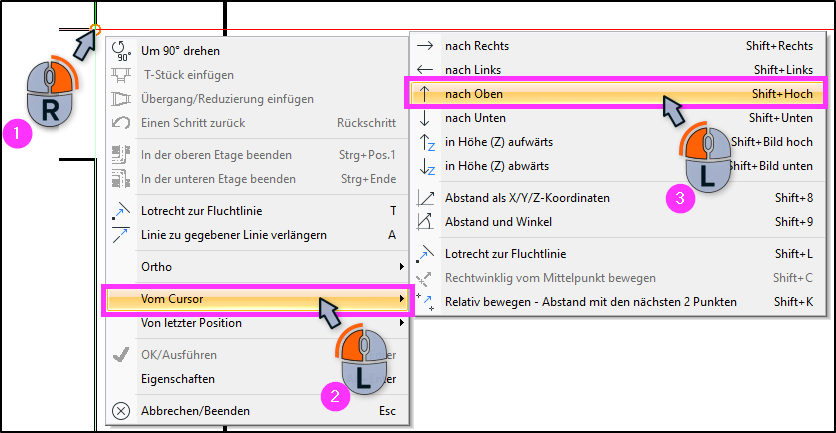

• Betätigen Sie nun die rechte Maustaste (1).
• Gehen Sie im Kontextmenü zum Eintrag Vom Cursor (2).
• Und wählen Sie die Richtung aus, in welche der Startpunkt der Kabelbahn in 2D versetzt werden soll (3).
  • Im Beispiel nach Oben.

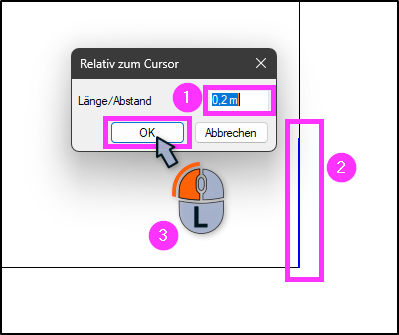

• Es öffnet sich ein Dialog, in welchem der gewünschte Abstand eingetragen werden kann (1).
  • Im Beispiel wird ein Wert von 0,2 m eingegeben, da die Trasse 300 mm breit ist und ein Abstand von 50 mm zur Wand eingehalten werden soll: (300 mm/2)+(50 mm)=200 mm.
• Der Wert wird umgehend als Vorschau im Arbeitsmodell durch eine blaue Line dargestellt (2).
• Sofern dies passt, betätigen OK (3).

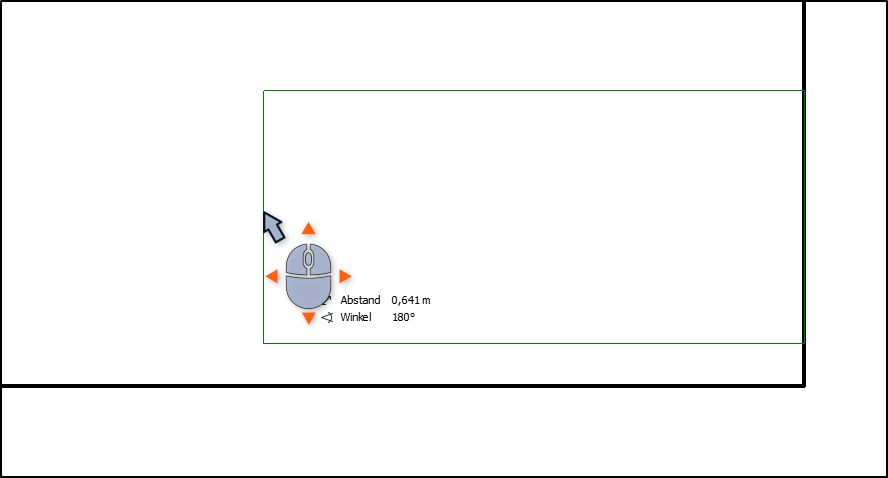

• Sie können nun mit dem Zeichnen der Trasse beginnen.





2. Weiterer Verlauf

Falls im weiteren Verlauf ebenfalls ein Abstand zu Wänden, Objekten, Hilfslinien etc. eingehalten werden soll, kann dies ebenfalls eingestellt werden.

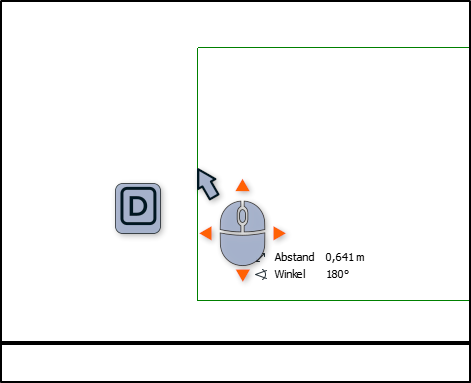

• Betätigen Sie, während Sie die Kabelbahn zeichnen, die Taste D.

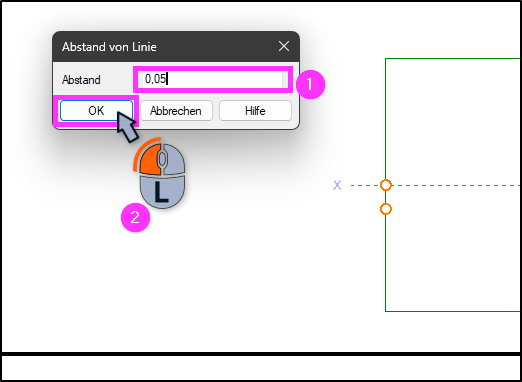

• Es öffnet sich der Dialog Abstand von Linie.
• Geben Sie hier einen Wert ein (1).

  • Im Beispiel 0,05 m.
• Und bestätigen Sie mit OK (2).

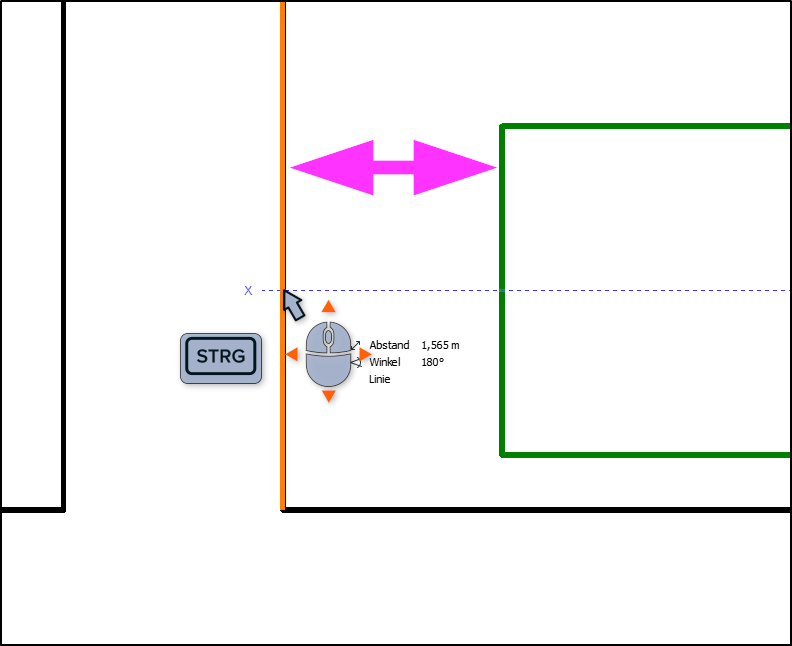

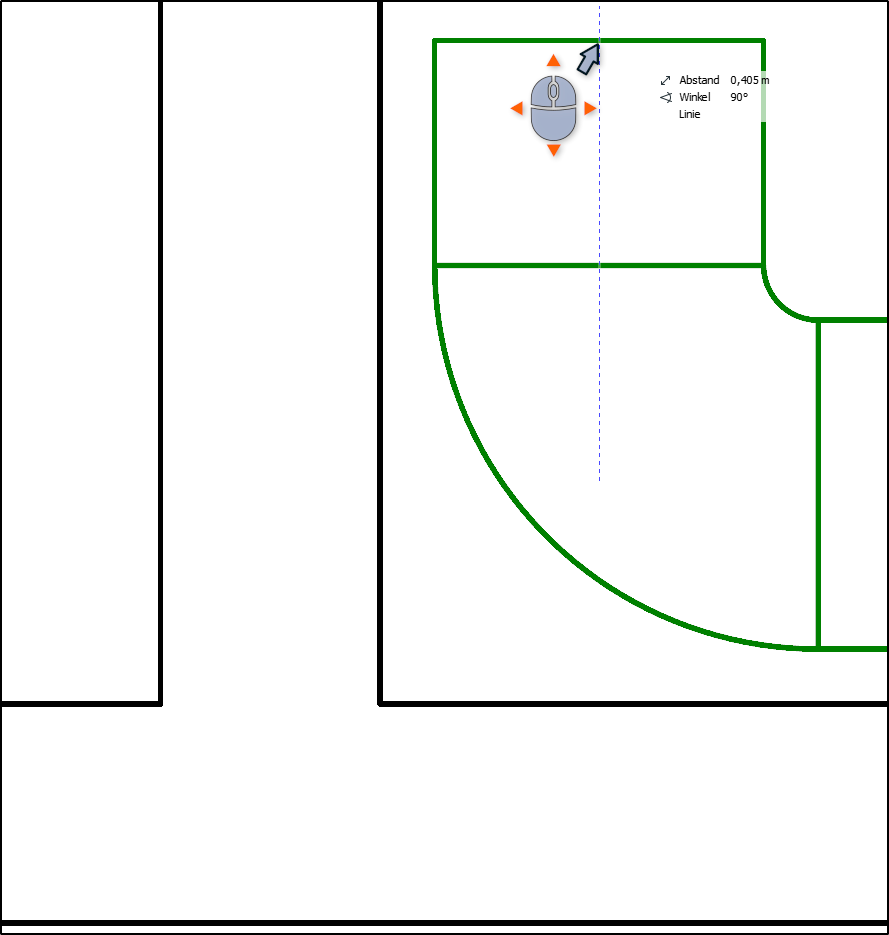

• Wenn man sich jetzt wie gewohnt mit gedrückter Strg-Taste einer Wand, einer Hilfslinie oder Ähnlichem nähert, wird der Punkt, an dem die Trasse die Richtung ändern wird, um den eingegebenen Wert versetzt angezeigt.

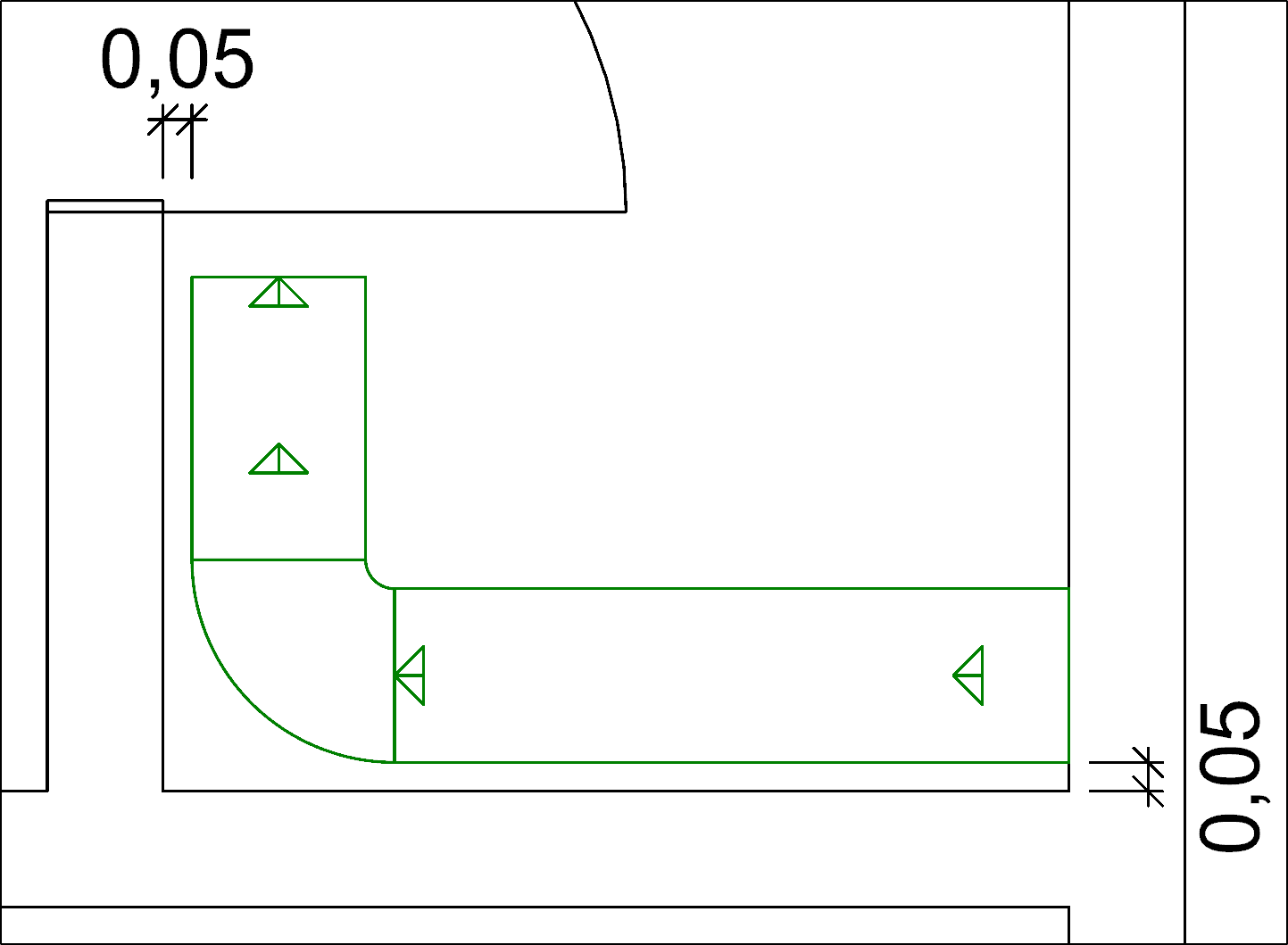

• Nachdem das entsprechende orange markierte Objekt angeklickt wurde und die Kabelbahn weiter gezeichnet wird, hat diese den festgelegten Abstand zum Objekt.




• Der festgelegte Abstand ist weiterhin aktiv.
• Er kann jederzeit auf einen anderen Wert verändert werden, auch auf 0 m.
• Drücken Sie hierfür wieder die Taste D.
