Mögliche Dateiformate für externe Symbole

Problembeschreibung:

Ich möchte einen Artikel duplizieren und dem Duplikat ein externes Symbol, etwa von einem Hersteller, zuweisen. Welche Formate kommen hier infrage?

Troubleshooting:

1. Formate

1a Geeignete Formate

• 3d Geometrie Formate:
  • *.3DS
  • *.OBJ
  • *.STL
• AutoCad Dateien:
  • *.DWG
  • *.DWF

1b Experimentell geeignete Formate

• VDI3805:
  • *.VDI
  • *.XML
• Revit Geometrie Formate:
  • *.RVT
  • *.RFA
• IFC Dateien:
  • *.IFC
  • *.IFCZIP

2. Ansicht Artikeldatenbank

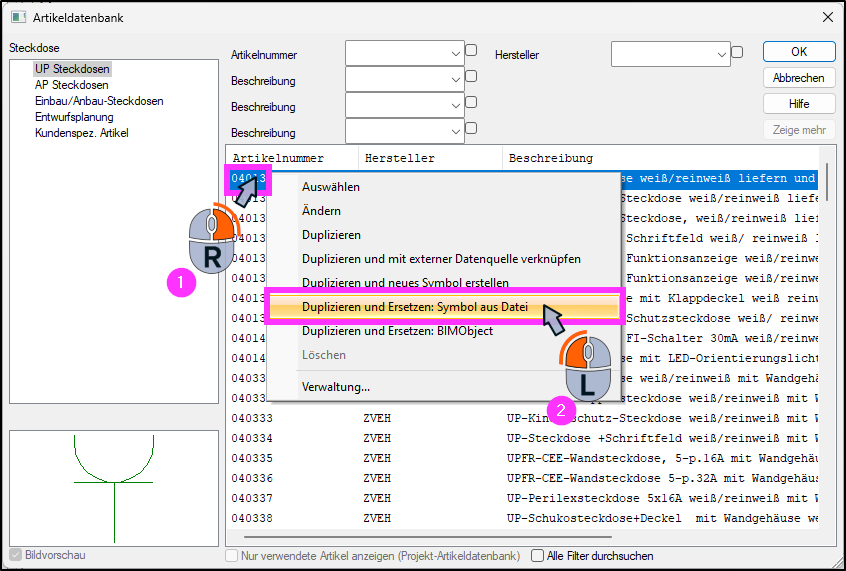

• Dialog in der Klassik-Ansicht:

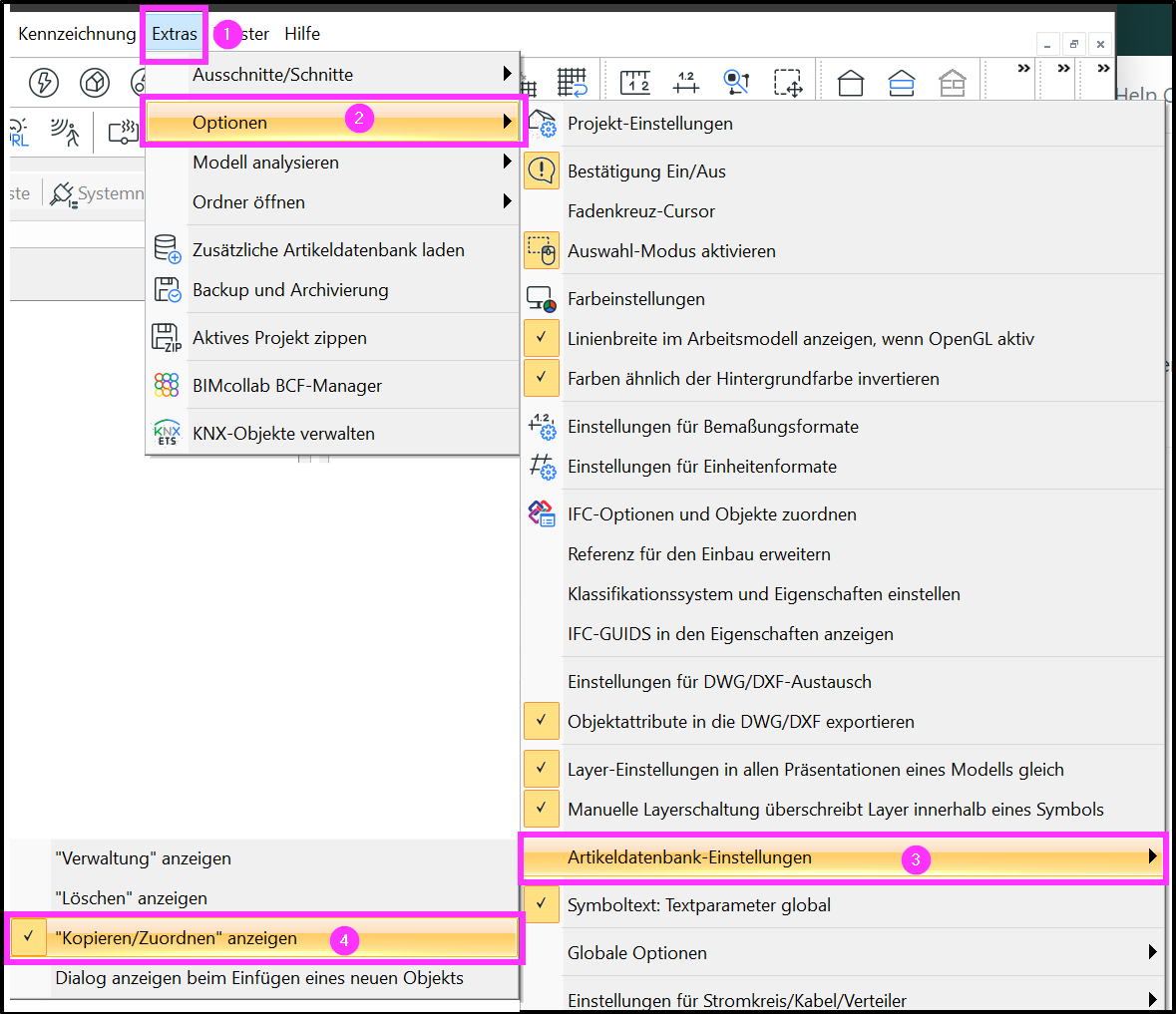

  • Der Menüpunkt muss ggf. unter Extras > Optionen > Artikeldatenbank-Einstellungen > "Kopieren/Zuordnen" anzeigen aktiviert werden.

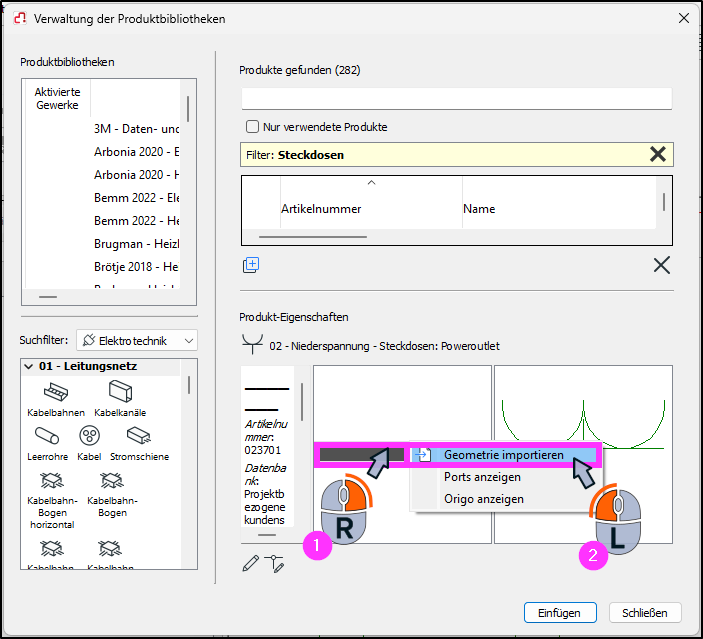

• Dialog in der OPEN BIM-Artikeldatenbank
