Höhe der Raumhöhe bis zur Zwischendecke in Raumlabel anzeigen

Problembeschreibung:

Zusätzlich zur automatisch eingefügten Höhe des Raumes bis zur Unterkante der Raumdecke soll auch die Höhe bis zur Zwischendecke im Label angezeigt werden.

Dieser Hilfe-Beitrag erklärt, wie diese Angabe dem Label manuell hinzugefügt werden kann, da dies momentan nur so möglich ist.

Troubleshooting:

1. Beschriftung hinzufügen

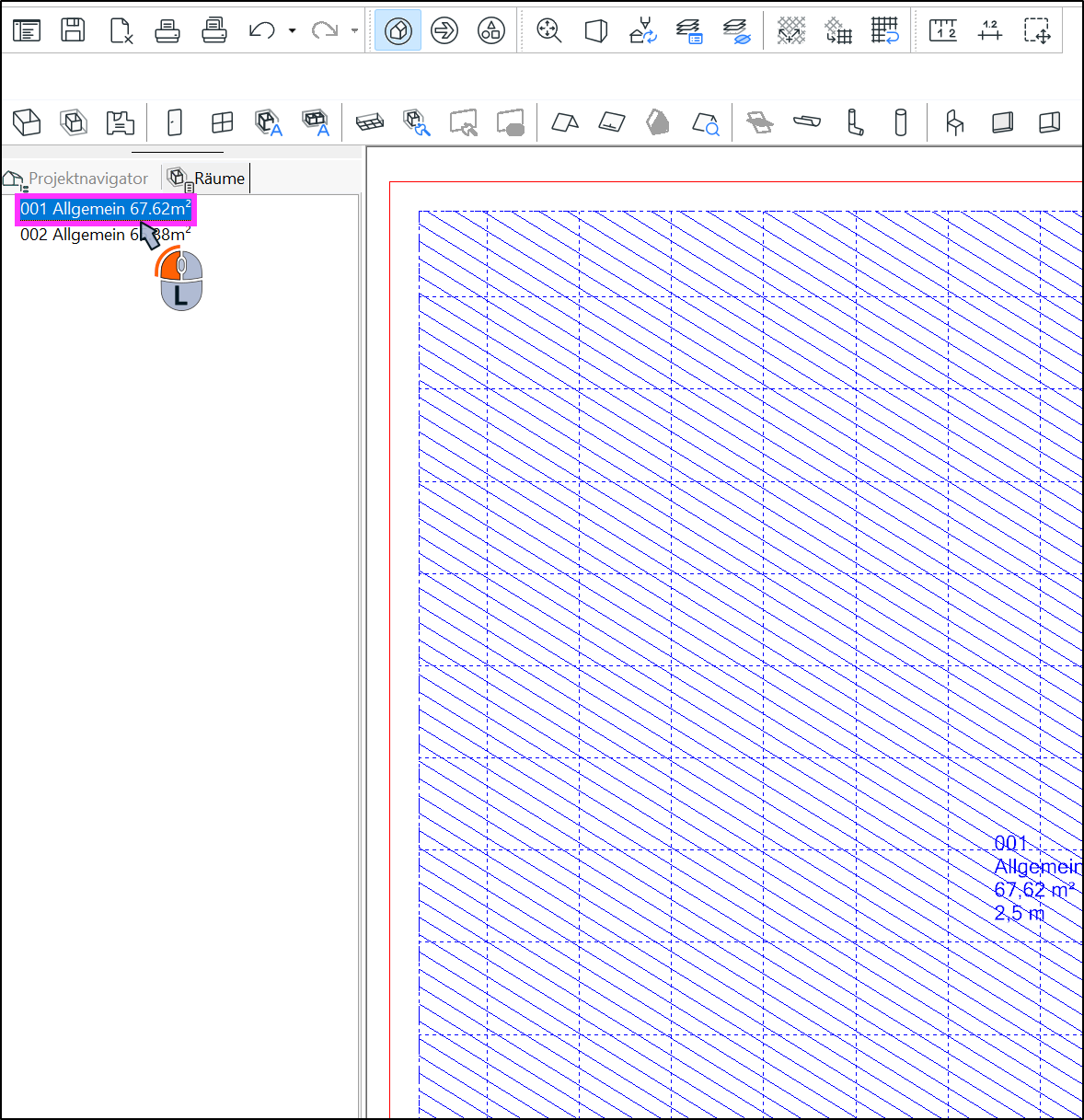

• Markieren Sie einen Raum mit einer Zwischendecke.

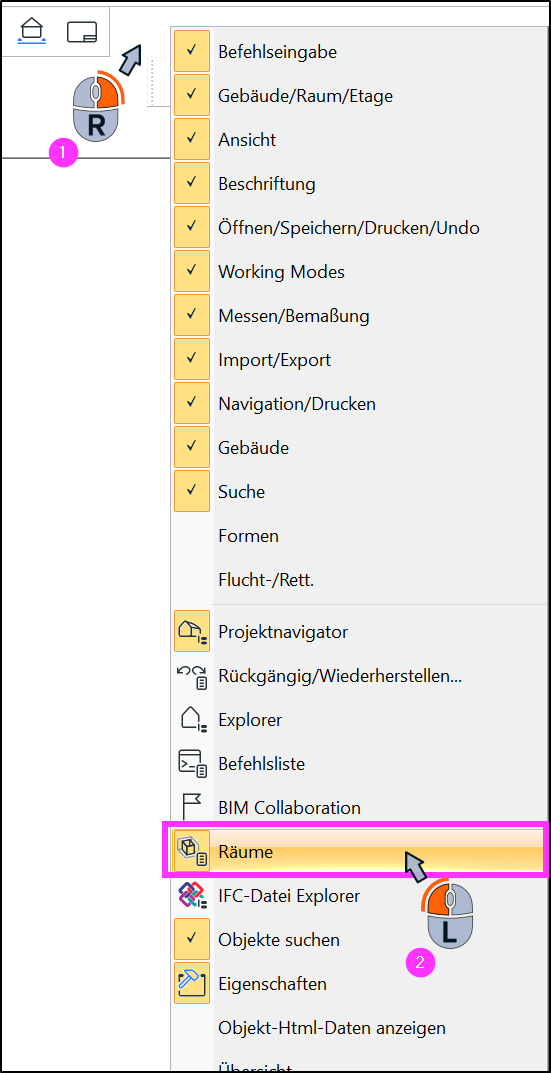

  • Falls die Raumübersicht nicht zur Verfügung steht, aktivieren Sie sie durch Rechtsklick auf eine Werkzeugleiste und Umschalten im Kontextmenü.

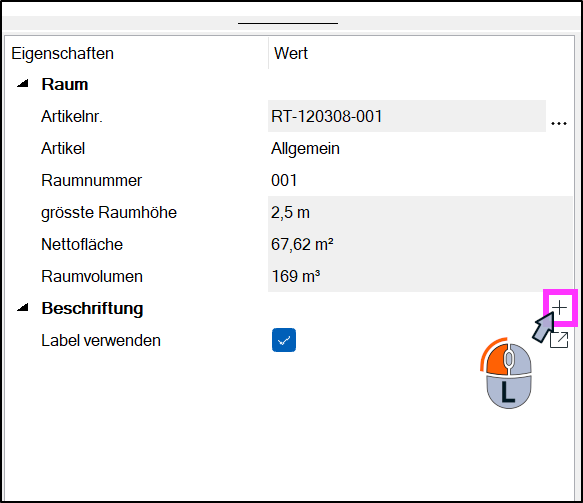

• Betätigen Sie nun im Eigenschaftsfenster des Raumes das Plus-Zeichen neben Beschriftung, um ein Feld für eine Eintragung hinzuzufügen.

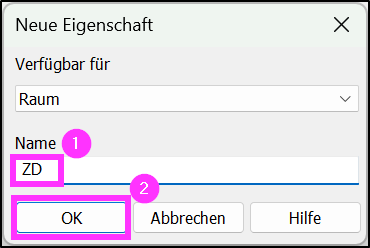

• Benennen Sie das neue Feld und bestätigen Sie mit OK.

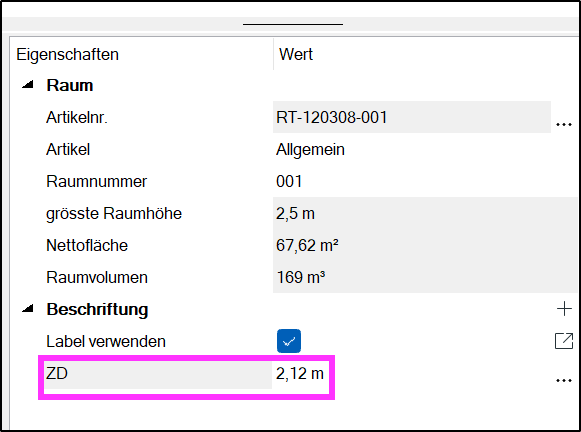

• In dieses Feld kann nun ein Wert eingetragen werden.





2. Wert im Label anzeigen

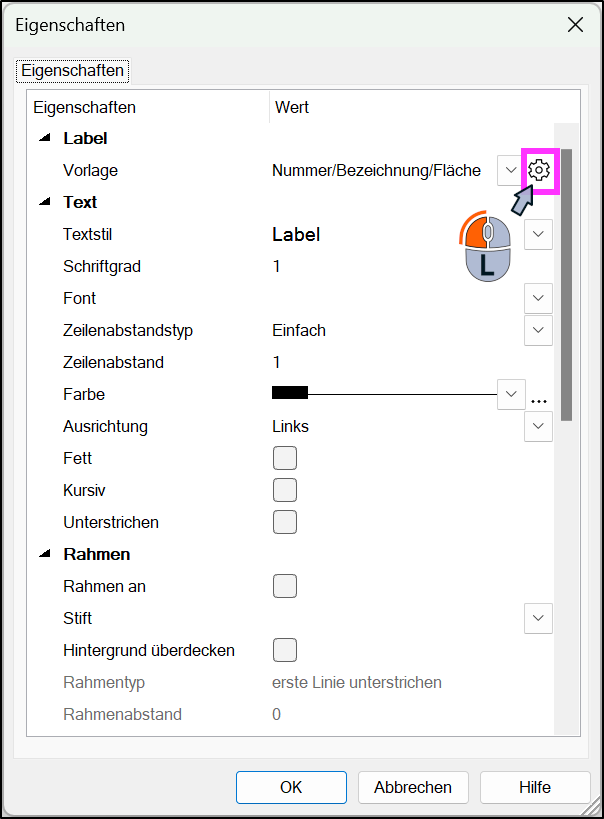

• Klicken Sie doppelt auf ein Raumlabel, um dessen Eigenschaften aufzurufen.
• Klicken Sie anschließend auf die Schaltfläche zum Bearbeiten der Vorlage.

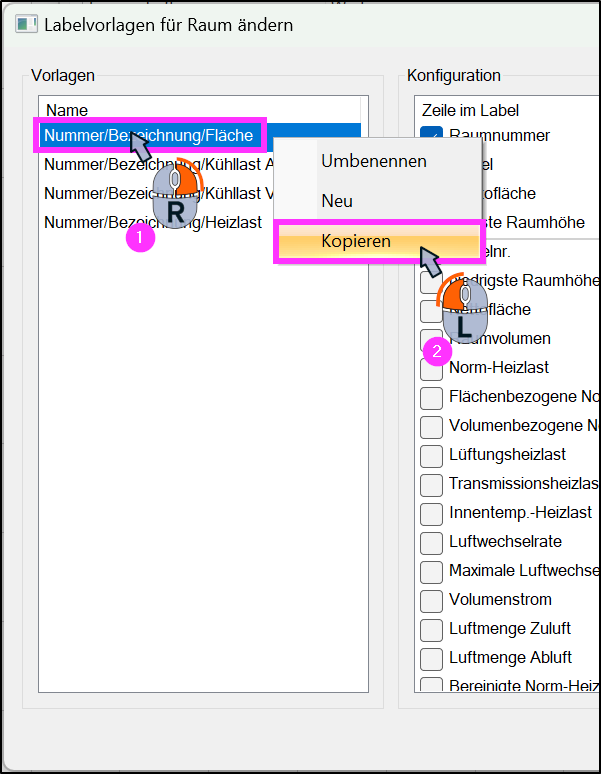

• Kopieren Sie den markierten Eintrag aus der Liste. Klicken Sie hierzu rechts darauf und wählen aus dem Kontextmenü Kopieren.

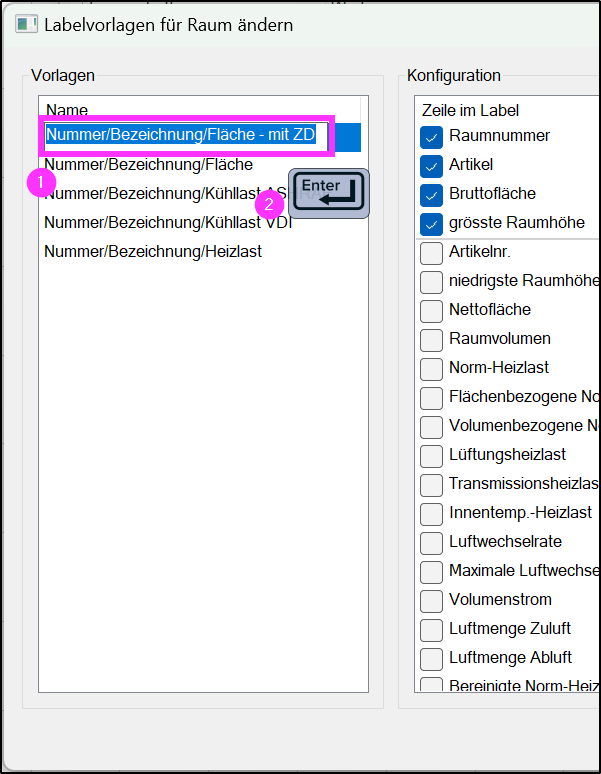

• Geben Sie der Vorlage einen neuen Namen und bestätigen Sie mit Enter.

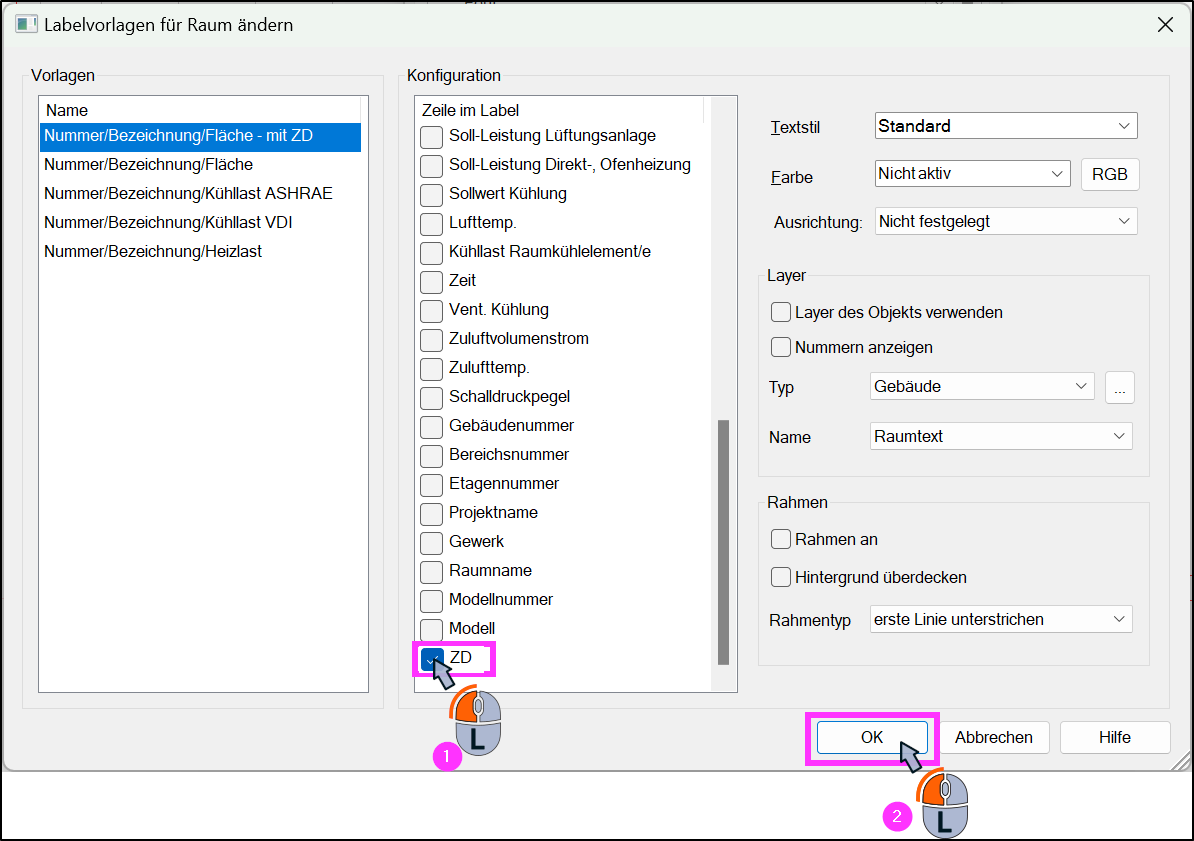

• Aktivieren Sie als Nächstes die vorhin neu erstellte Beschriftung.

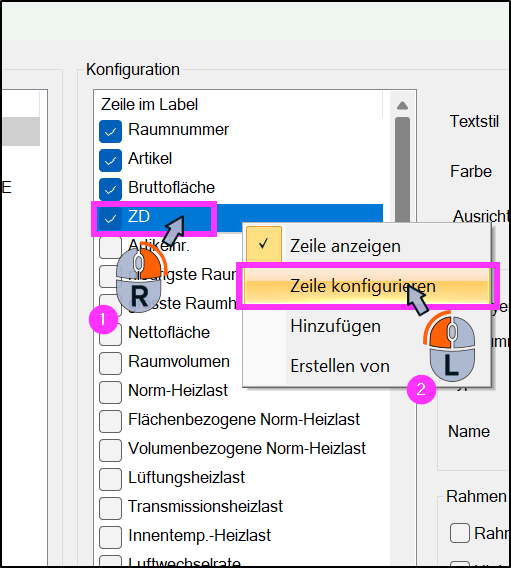

• Um ihm eine Text-Information hinzuzufügen, klicken Sie den aktivierten Eintrag mit rechts an und wählen aus dem Kontextmenü Zeile konfigurieren.

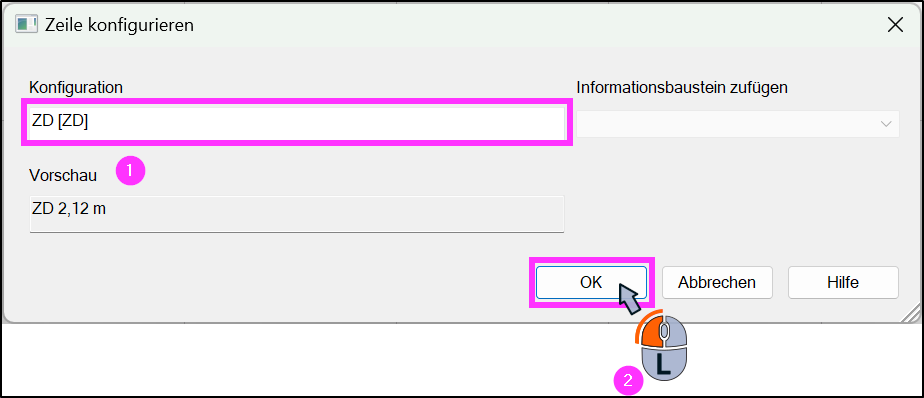

• Fügen Sie außerhalb der eckigen Klammern einen Text hinzu und bestätigen Sie mit OK.




• Schließen Sie alle Fenster mit OK.

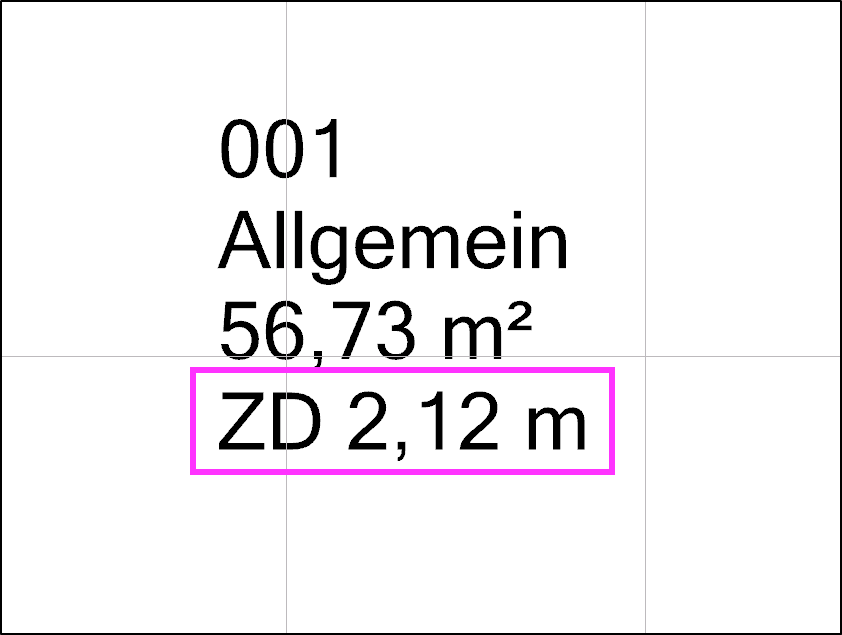

• Im Label wird jetzt die Kombination aus im Label konfiguriertem Text und in die Beschriftung eingetragenem Wert angezeigt.





3. Label in anderen Räumen nutzen

• Aktivieren Sie die neu erstellte Labelvorlage für alle Räume mit einer Zwischendecke in deren Eigenschaften.
• Markieren Sie hierfür alle zugehörigen Raumlabel durch Anklicken bei gedrückter STRG-Taste und wählen Sie in den Eigenschaften die Vorlage aus.
