Problembeschreibung:
Dieser Beitrag erklärt, wie ein Verteiler dargestellt und bestückt werden kann, welcher aus mehreren Gehäusen besteht.
Die zusätzlichen Gehäuse können ebenfalls mit Elementen aus der geplanten Verteilung bestückt werden.
Troubleshooting:

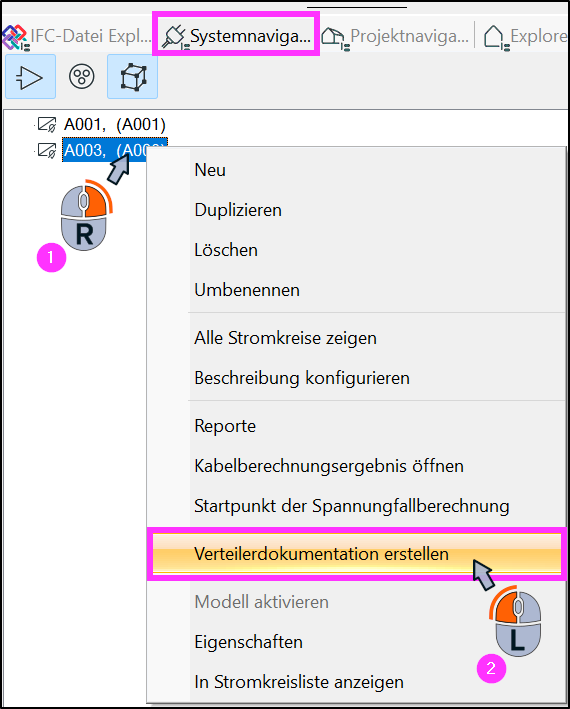

- Erstellen Sie eine Verteilerdokumentation für die betreffende Verteilung, falls noch nicht erfolgt.
Hier finden Sie einen entsprechenden Hilfe-Beitrag: Wie erstelle ich eine Verteilerdokumentation? - Öffnen Sie die Verteilerdokumentation.
- Klicken Sie in der geöffneten Verteilerdokumentation auf das Werkzeug Schrankaufbau.

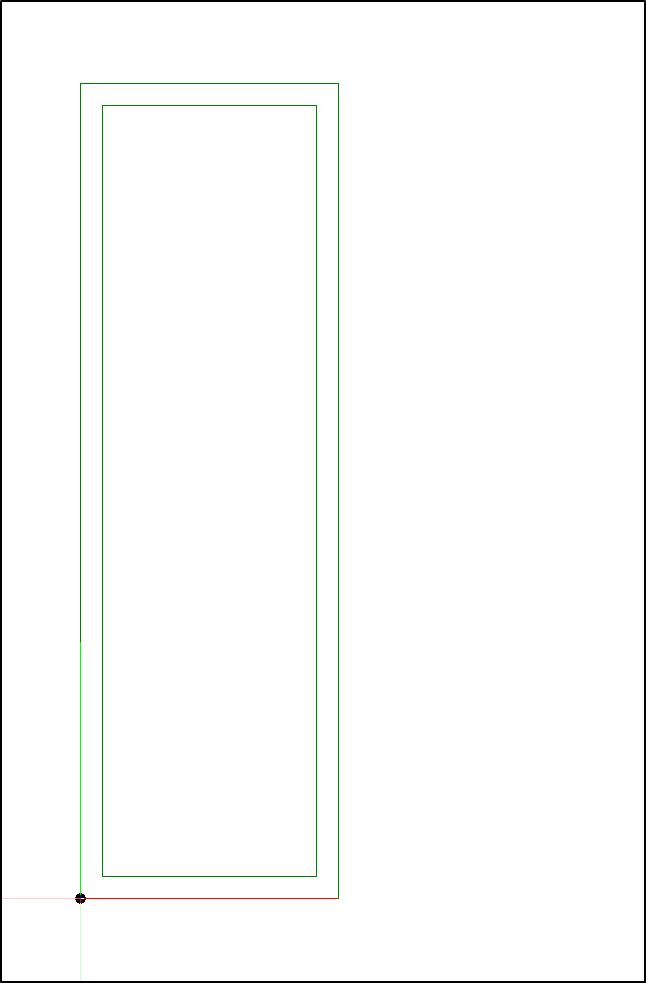

- Im Schrankaufbau wird bereits jenes Gehäuse angezeigt, welches zum erstellten Verteiler gehört.
- Es ist nun möglich, weitere Gehäuse hinzuzufügen.

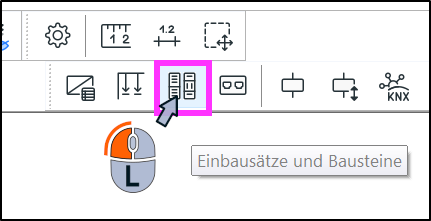

- Klicken Sie hierfür auf das Werkzeug Einbausätze und Bausteine.

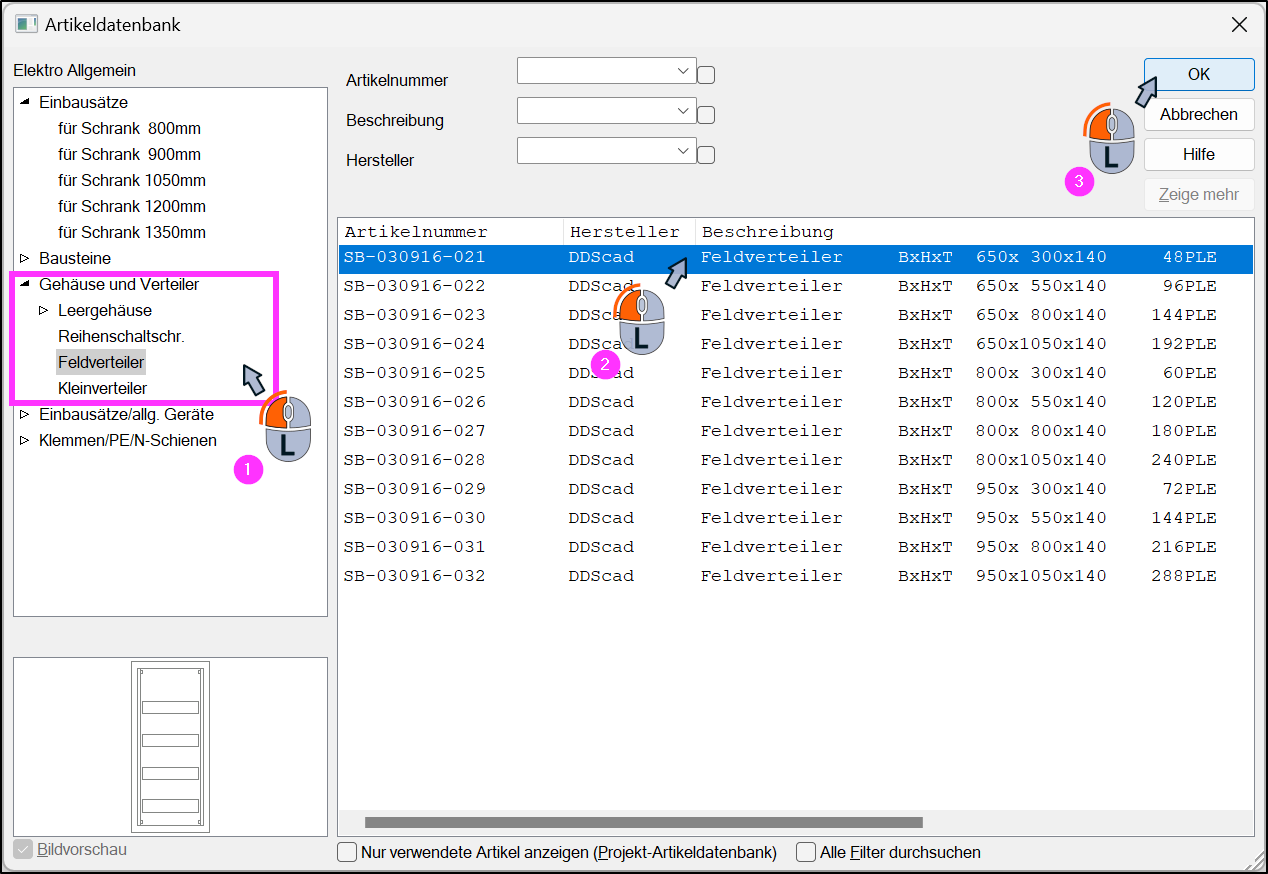

- Wählen Sie im nächsten Dialog Kategorie (1), den Artikel (2) und bestätigen Sie mit OK (3).

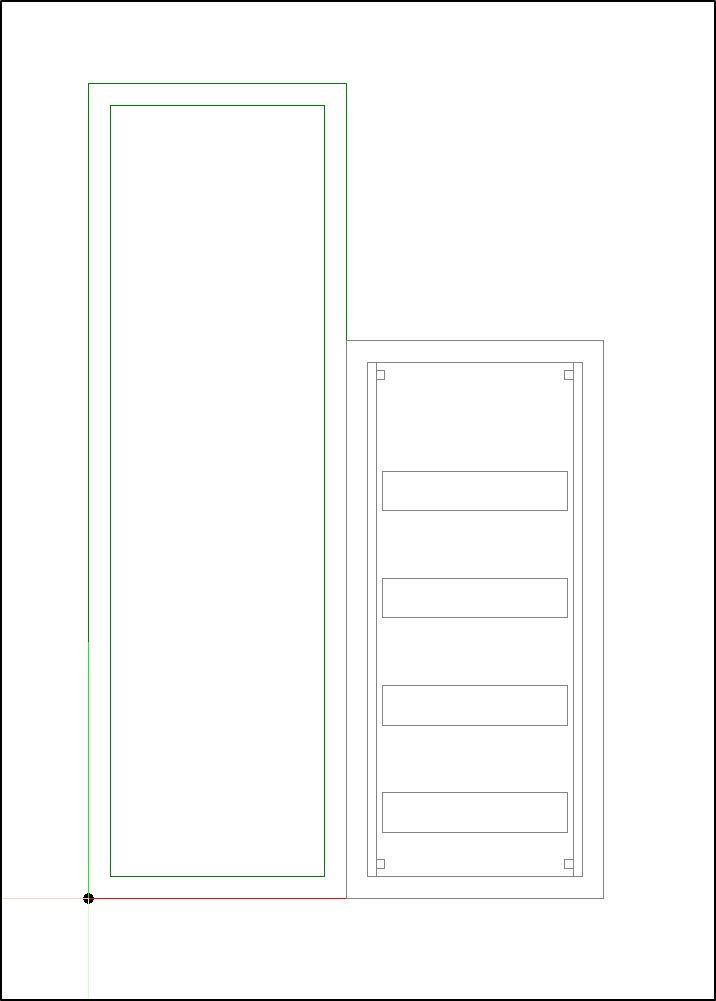

- Das Gehäuse kann nun ein- oder mehrfach platziert werden.
- Beenden Sie den Vorgang mit ESC.

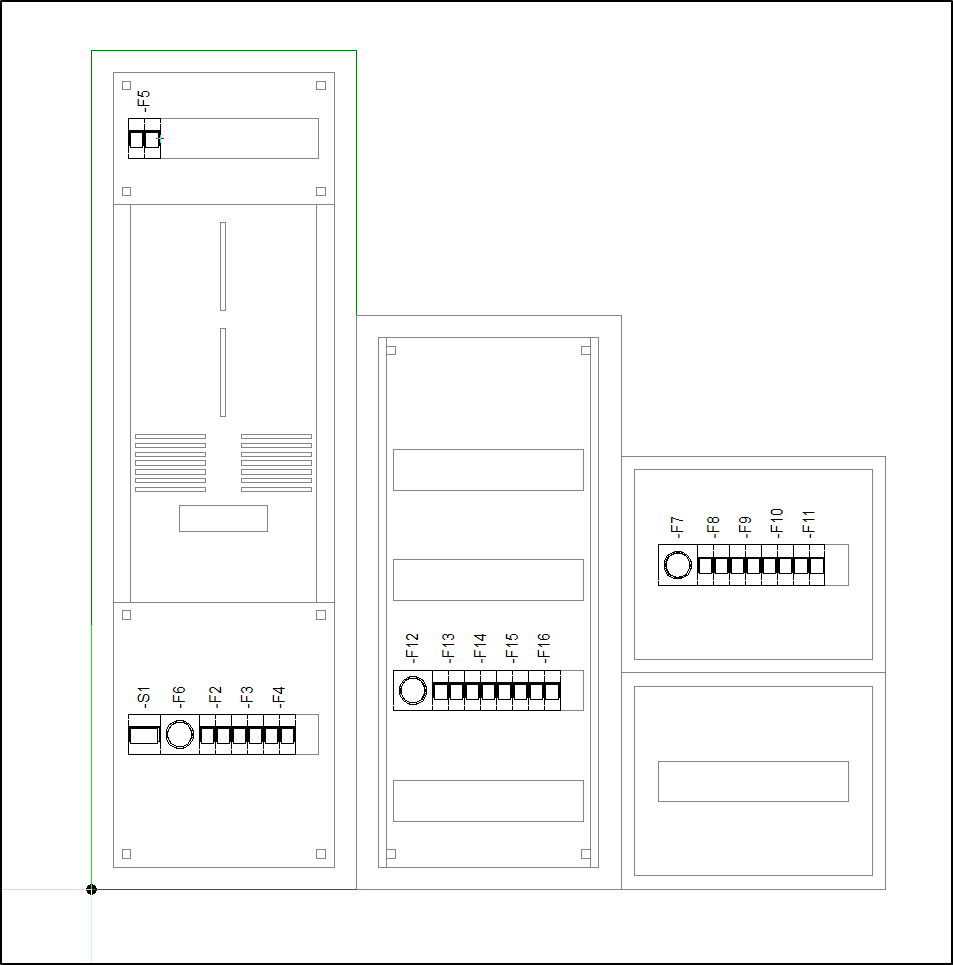

- Sie können jetzt allen gezeichneten Gehäusen Elemente aus dem zugehörigen Verteiler hinzufügen.
