Reduzierung in Kabeltrasse einfügen

Problembeschreibung:

Dieser Beitrag erklärt, wie eine Reduzierung in eine Kabeltrasse eingefügt werden kann.

1. Variante: während des Zeichnens.
2. Variante: in eine bereits gezeichnete Trasse.

Troubleshooting:

1. Variante - Während des Zeichnens

• Beginnen Sie mit dem Zeichnen der Trasse (1) und klicken Sie an die Position, an welcher die Reduzierung eingefügt werden soll (2).
  • Die gewählte Position stellt die Mitte der einzufügenden Verjüngung dar.





•

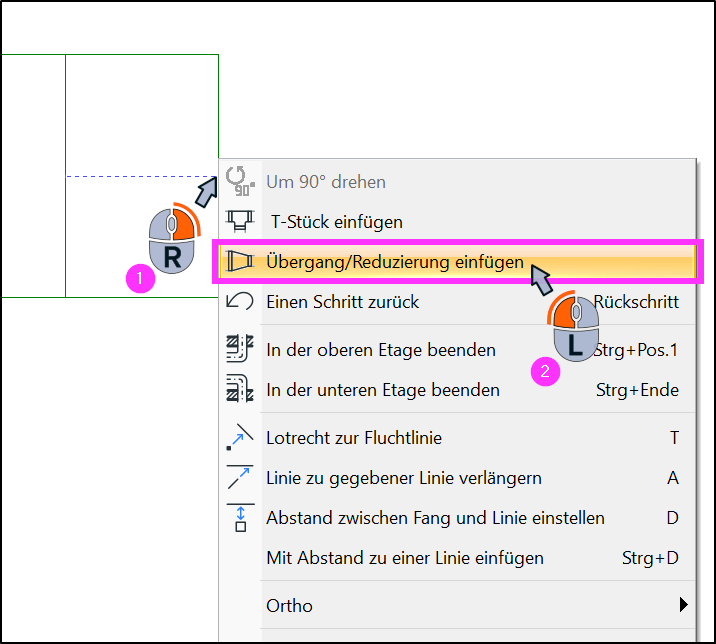

• Klicken Sie anschließend mit Rechts (1) und wählen Sie im Kontextmenü Übergang/Reduzierung einfügen (2).

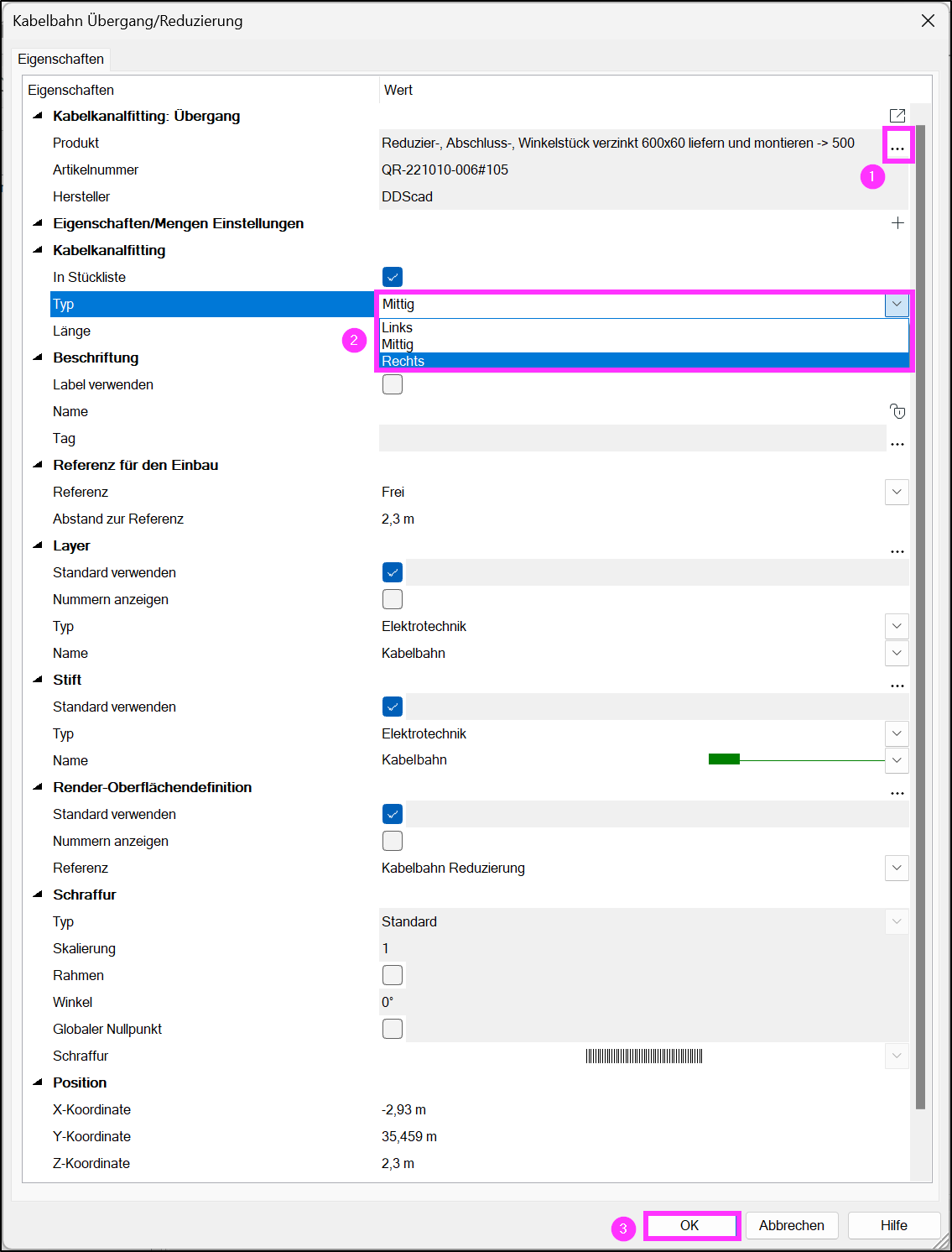

• Im folgenden Dialog haben Sie unter anderem die Möglichkeit, den vorgeschlagenen Artikel zu ändern (1).
• Oder den Typ (Ausrichtung) zu wählen (2).
• Bestätigen Sie mit OK (3).




• Anschließend können Sie nahtlos weiterzeichnen, DDScad hat das Produkt automatisch angepasst.

2. Variante - Reduzierung in vorhandene Trasse einfügen

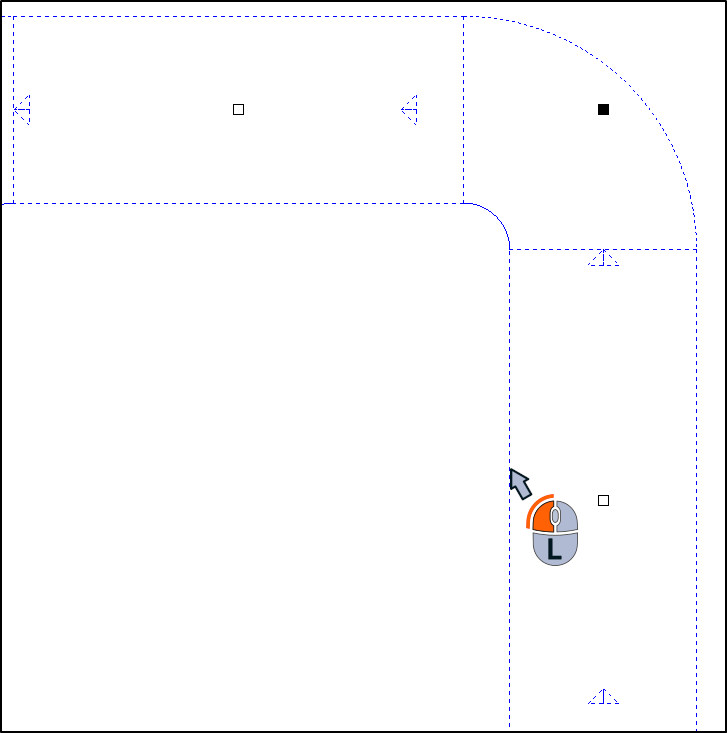

• Markieren Sie die Kabeltrasse, in welches die Verjüngung eingefügt werden soll, mit einfachem Linksklick.

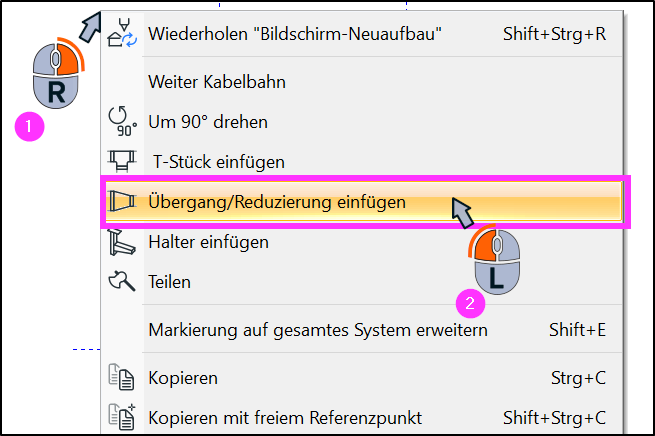

• Klicken Sie anschließen mit Rechts (1) und wählen Sie im Kontextmenü Übergang/Reduzierung einfügen (2).




• Es befindet sich nun eine vorgeschlagene Reduzierung am Mauszeiger.
• Sie können mit Rechtsklick das Kontextmenü aufrufen um

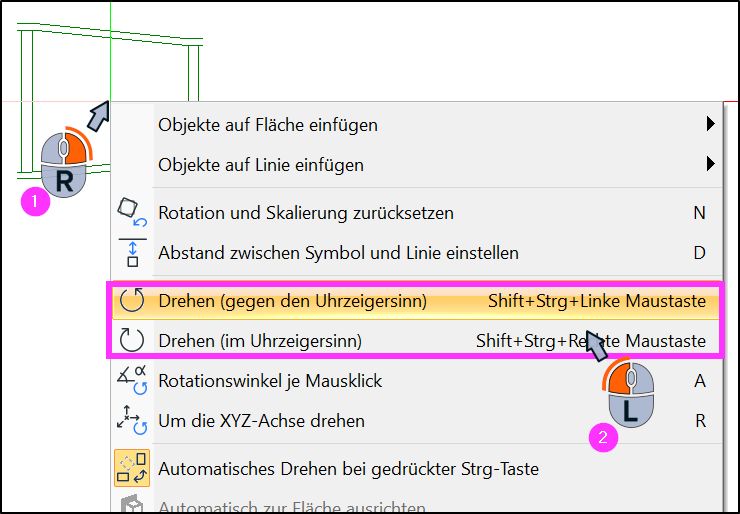

  • die Drehung des Bauteils zu beeinflussen

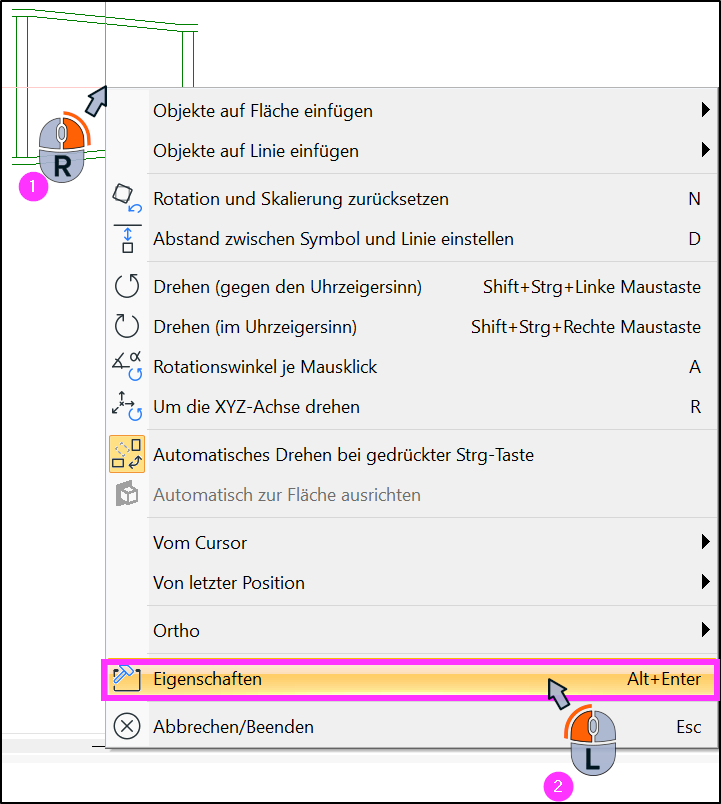

  • oder die Eigenschaften aufrufen um etwa Typ oder Artikel zu ändern.

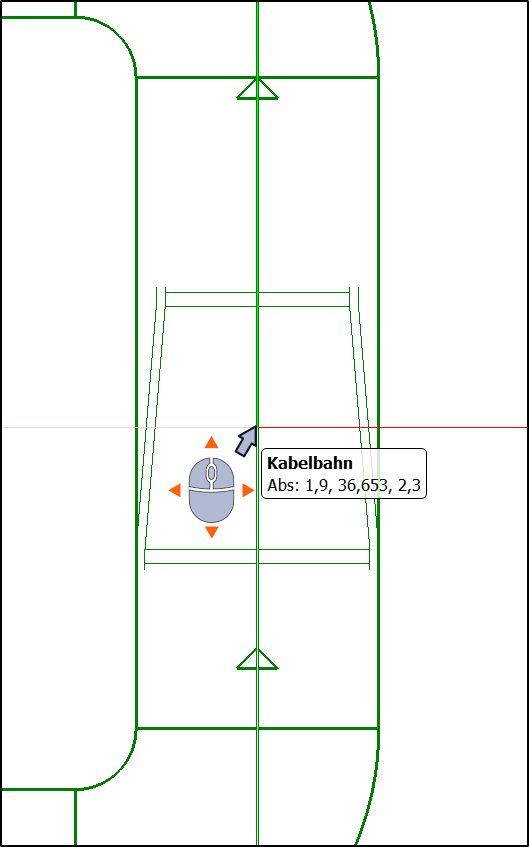

  • Klicken Sie abschließend an die gewünschte Position, wenn die Kabeltrasse so markiert dargestellt wird.

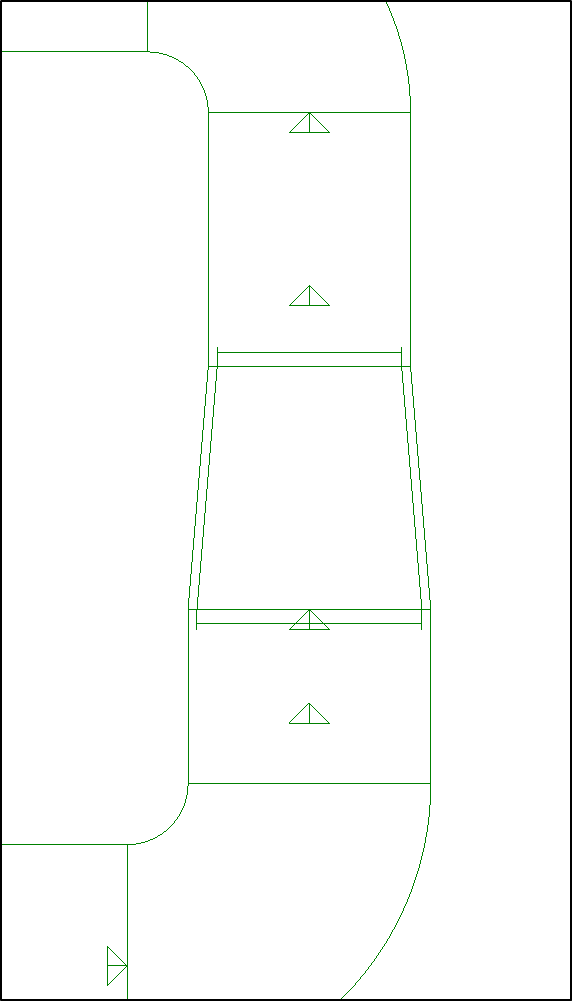

  • Die Reduzierung wird eingefügt.




  • Beenden Sie nach dem Einfügen der Verjüngung/en die Funktion mit ESC.
