Grundrisse aus einer Zeichnung auf Etagen verteilen

Aktualisiert
gültig für Version ab 14 Modus  alle

Problembeschreibung:

Manchmal erhält man Grundrisse, die alle Etagen in einer Ansicht zeigen. Wenn im Papierbereich keine Layouts vorhanden sind, die diese Etagen unterteilen, muss man diese selbst den einzelnen Etagen in DDScad zuordnen.

Nachfolgend werden mehrere Vorgehensweisen beschrieben, um der Situation entsprechend zum Ziel zu kommen.

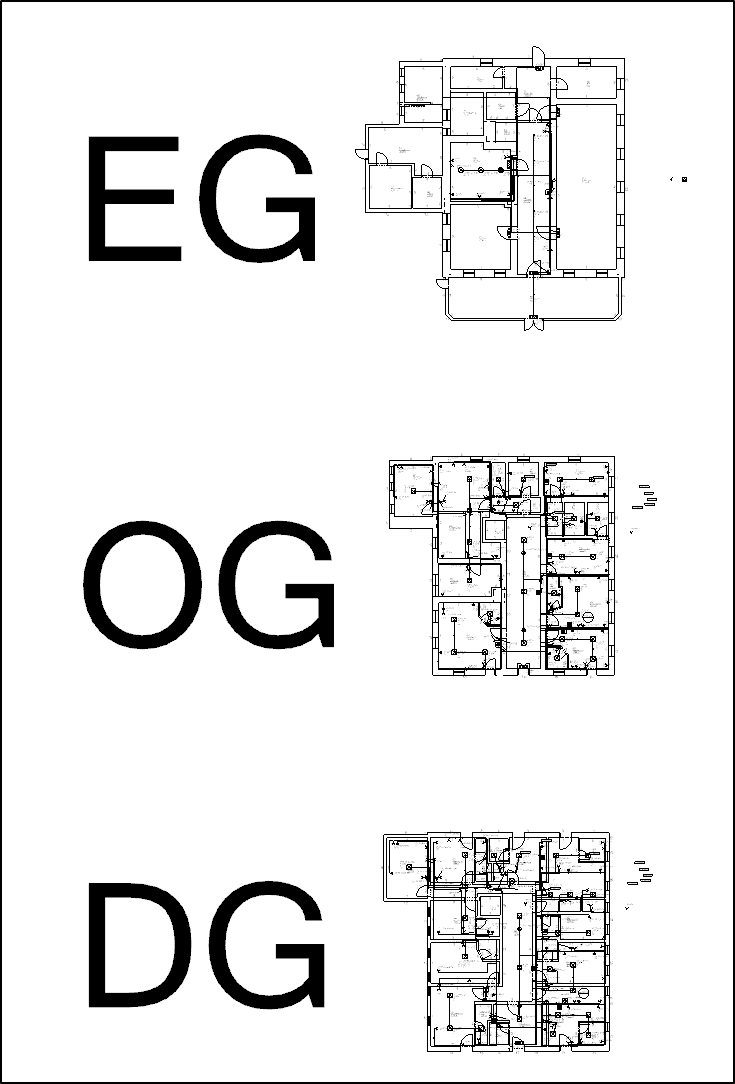

Beispielbild: Mehrere Etagen auf einer DWG-Zeichnung.

Troubleshooting:

1. Detail anlegen und Ausschnitte der einzelnen Etagen anfertigen

Diese Methode ist nützlich, wenn weitere Aktualisierungen der Zeichnungen von außen erwartet werden. Die Zeichnung kann zentral aktualisiert werden, und die Ausschnitte in anderen Etagen bleiben aktuell. Voraussetzung ist, dass die Positionen der Grundrisse in den Ausschnitten unverändert bleiben, da sonst die Ausschnitte angepasst werden müssen.

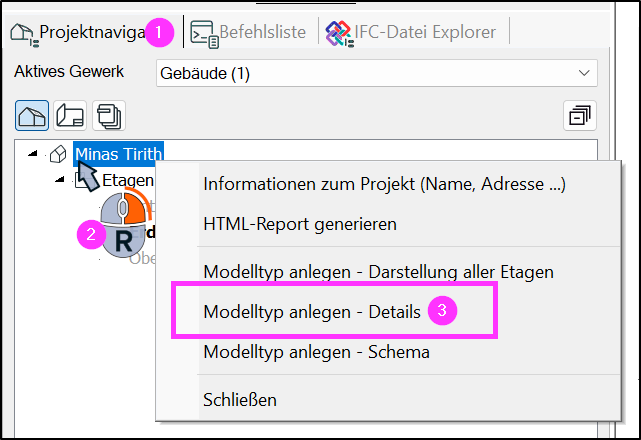

    1. Um die Zeichnung ohne Bezug zu einer Etage abzulegen, bietet es sich an, diese in einer neuen Detailzeichnung abzulegen. Dazu muss im Projektnavigator (1) per Rechtsklick auf den Projektnamen (2) das Kontextmenü aufgerufen und Modelltyp anlegen-Details (3) ausgewählt werden.

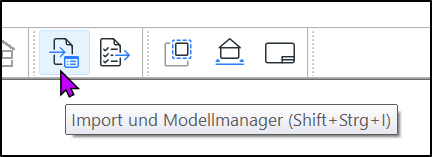

    2. Nun kann man über den Import- und Modellmanager die Zeichnung in das angelegte Detail importieren.

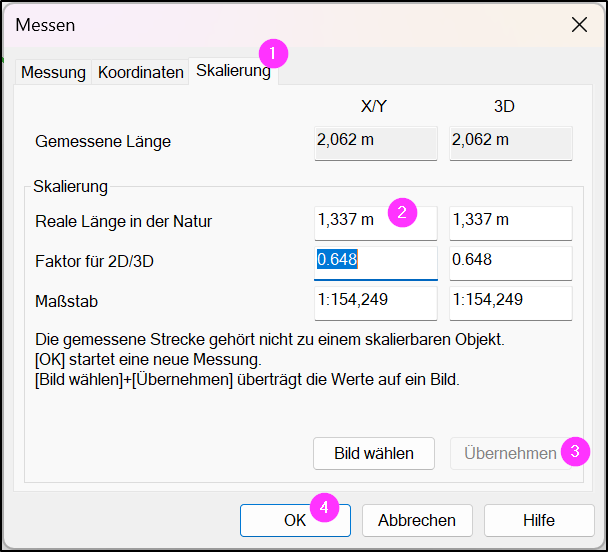

      Anschließend sollte man mit dem Messen-Werkzeug (Strg + M) die Skalierung kontrollieren und nach Bedarf korrigieren (Skalierung > Reale Länge in der Natur > Übernehmen). Dies ist nur im Arbeitsmodell möglich.



    3. Nun können die Ausschnitte der einzelnen Etagen erstellt werden.

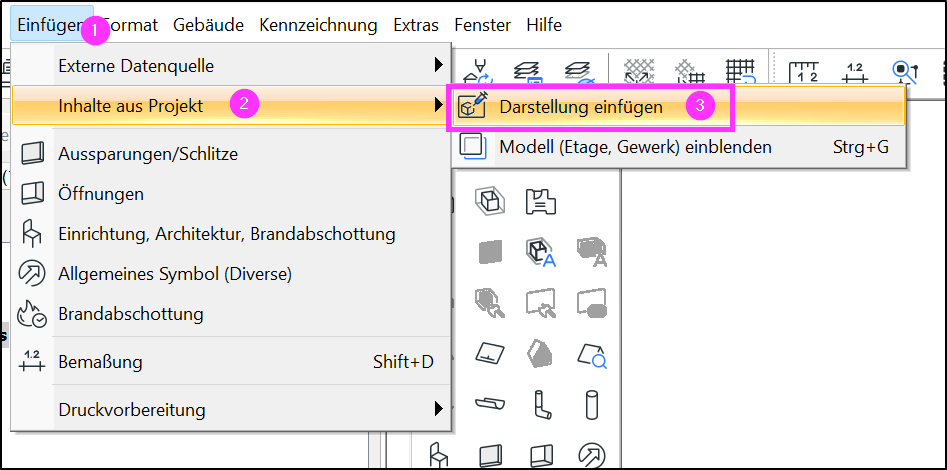

    4. Nach einem Wechsel in die entsprechende Etage (z.B. EG) kann man diese Ausschnitte über die Menüleiste > Einfügen > Inhalte aus Projekt > Darstellung einfügen für die einzelnen Etagen individuell einfügen.


2. Etagen vereinzeln und als separate Zeichnungen speichern

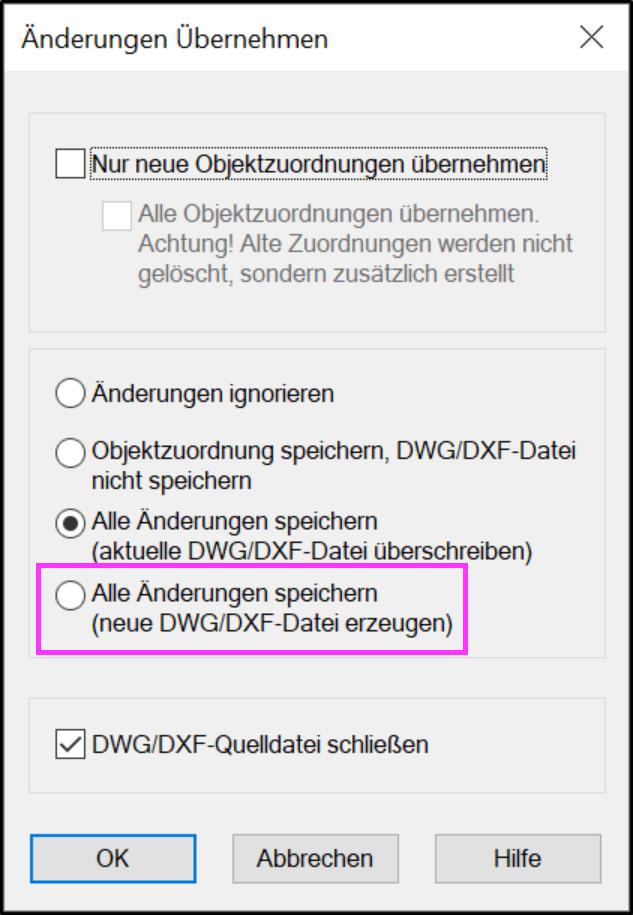

Mit dieser Methode können die einzelnen Etagen aus der Zeichnung separat freigelegt und als einzelne Zeichnungen mit dem Etagennamen im Dateinamen im Projektordner abgelegt werden (z.B. Haus_xy_EG.dwg). Alles Wissenswerte dazu finden Sie in diesem Artikel:

DWG-Datei bearbeiten



3. In der DWG die passende Ansicht finden

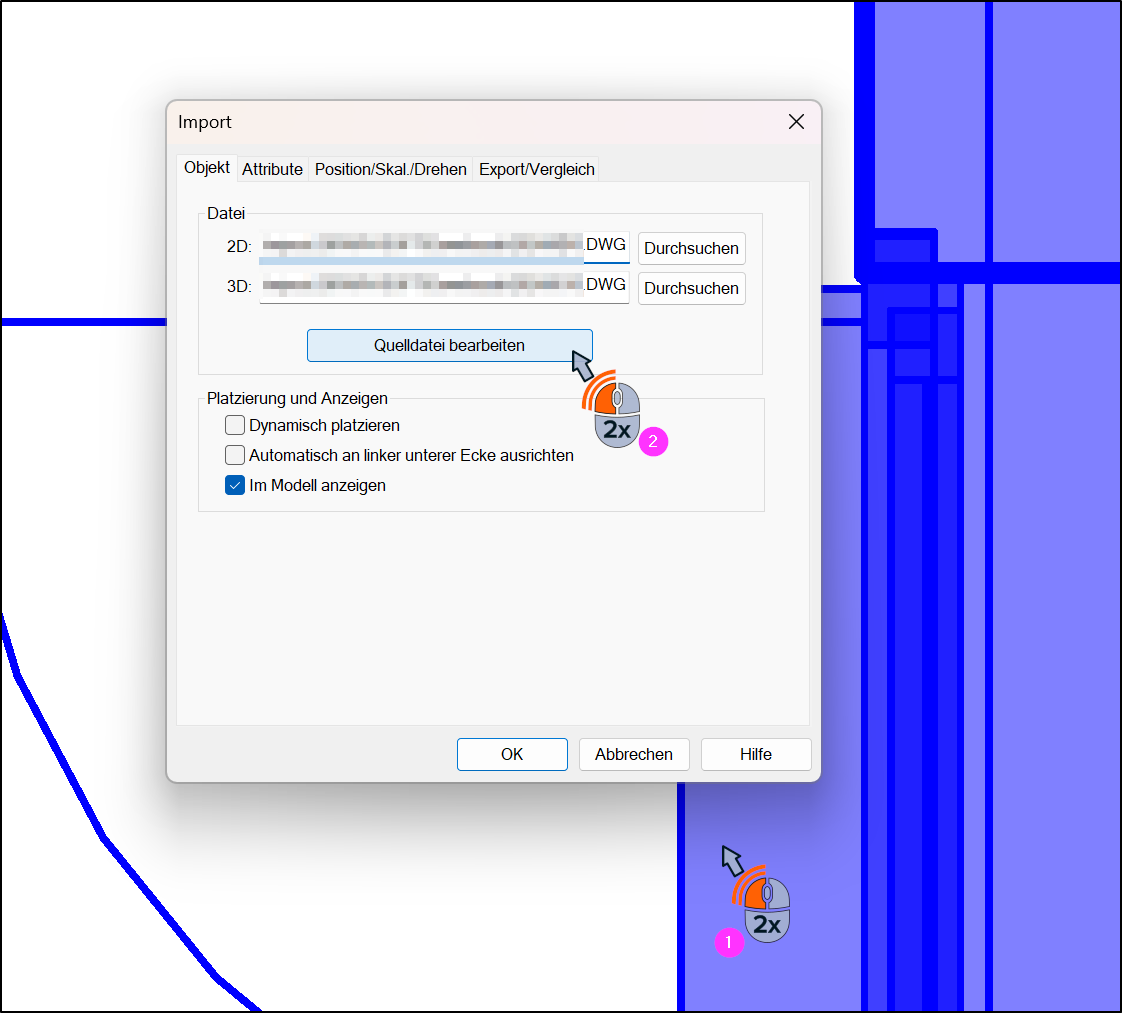

  1. Über einen Doppelklick auf die DWG-Zeichnung im Arbeitsmodell gelangt man zu Quelldatei bearbeiten

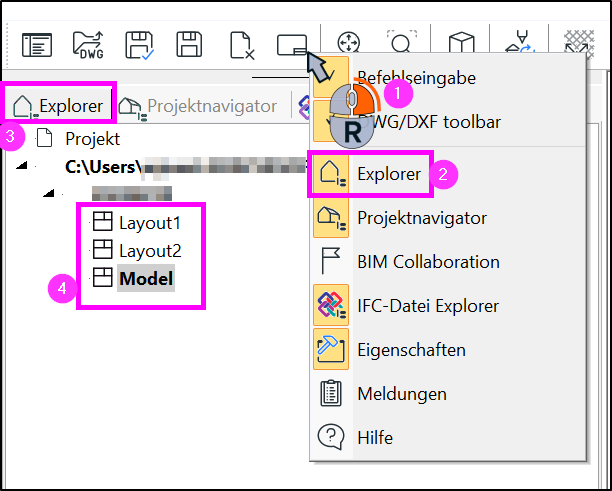

  2. Dort findet man den Reiter Explorer (3), welcher die einzelnen Etagen bereithalten kann, sofern diese vom Architekten dort angelegt wurden (4). Falls der Explorer-Reiter nicht zu sehen ist, kann man sich diesen über (1) und (2) zuschalten.



  3. Die einzelnen Modelle können über einen Doppelklick aufgerufen werden und über Menüleiste > Datei > Datei exportieren... als z.B. Haus_xy_EG.dwg exportiert werden.

    Weitere Informationen dazu in diesem Artikel.
