Problembeschreibung:
Ich benötige in einem Projekt ein Symbol für den Schrankaufbau, welches standardmäßig nicht vorhanden ist. Wie kann ich ein solches erstellen?
Troubleshooting:
1. Arbeitsmodell öffnen
- Öffnen Sie ein Arbeitsmodell (Grundriss oder Verteilerdokumentation).
2. Symbol erstellen
- Öffnen Sie die Vorlage für Schrankaufbau-Symbole

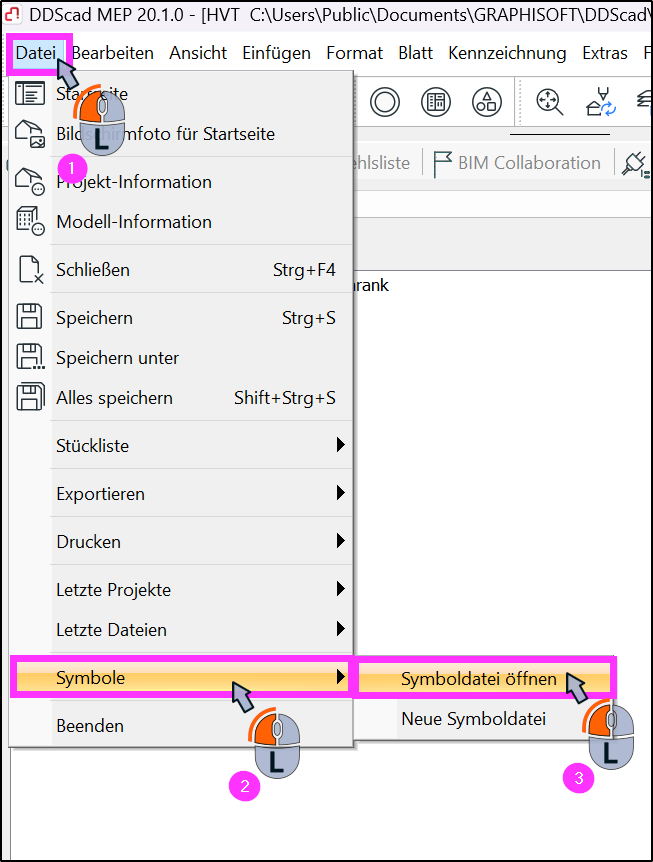

- Klicken Sie hierfür auf Datei > Symbole > Symboldatei öffnen
- Es öffnet sich das User-Verzeichnis.

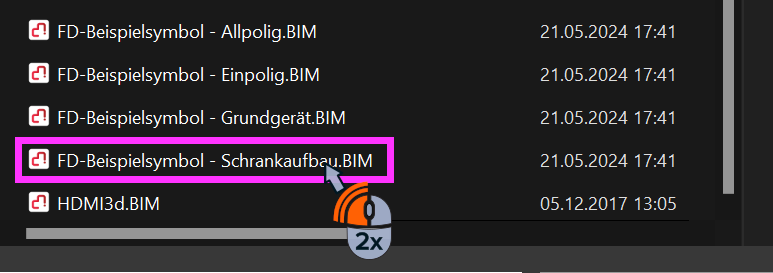

- Öffnen Sie hier die Datei FD-Beispielsymbol - Schrankaufbau.BlM mittels Doppelklick.
- Wichtig: Speichern Sie die Datei umgehend unter einem neuen Namen.

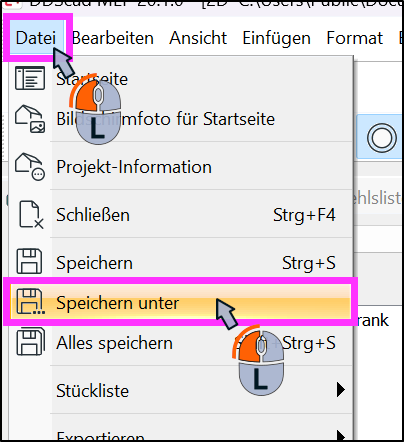

- Öffnen Sie das Menü Datei und wählen Sie Speichern unter.
- Es öffnet sich erneut das User-Verzeichnis.

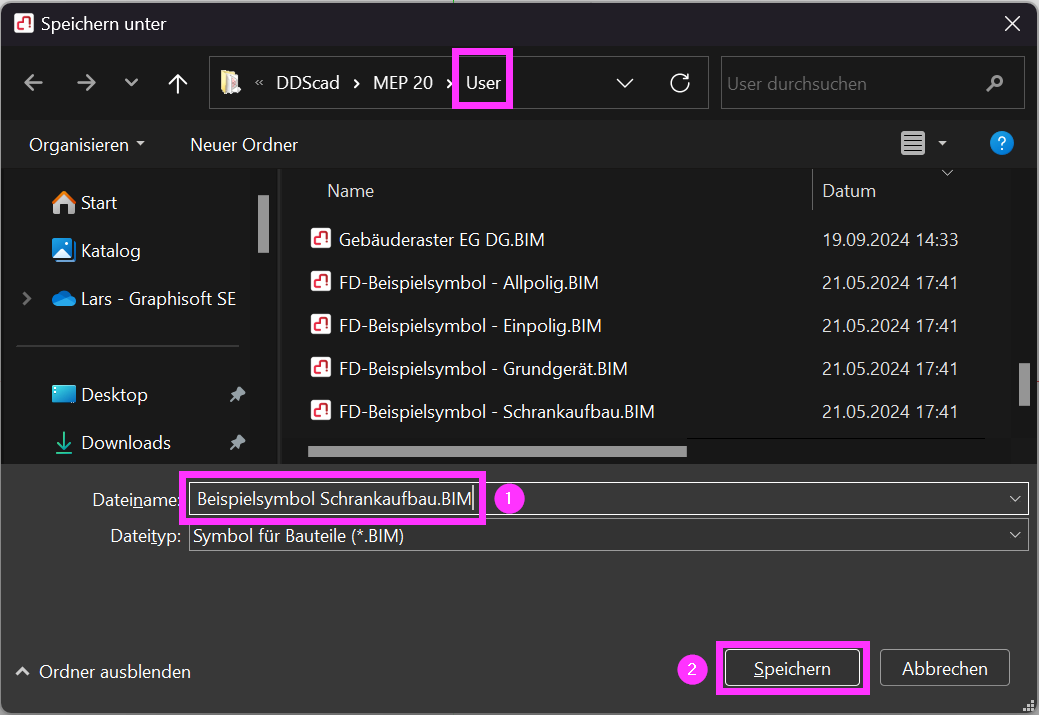

- Vergeben Sie einen neuen Dateinamen (1) und klicken Sie auf Speichern (2).

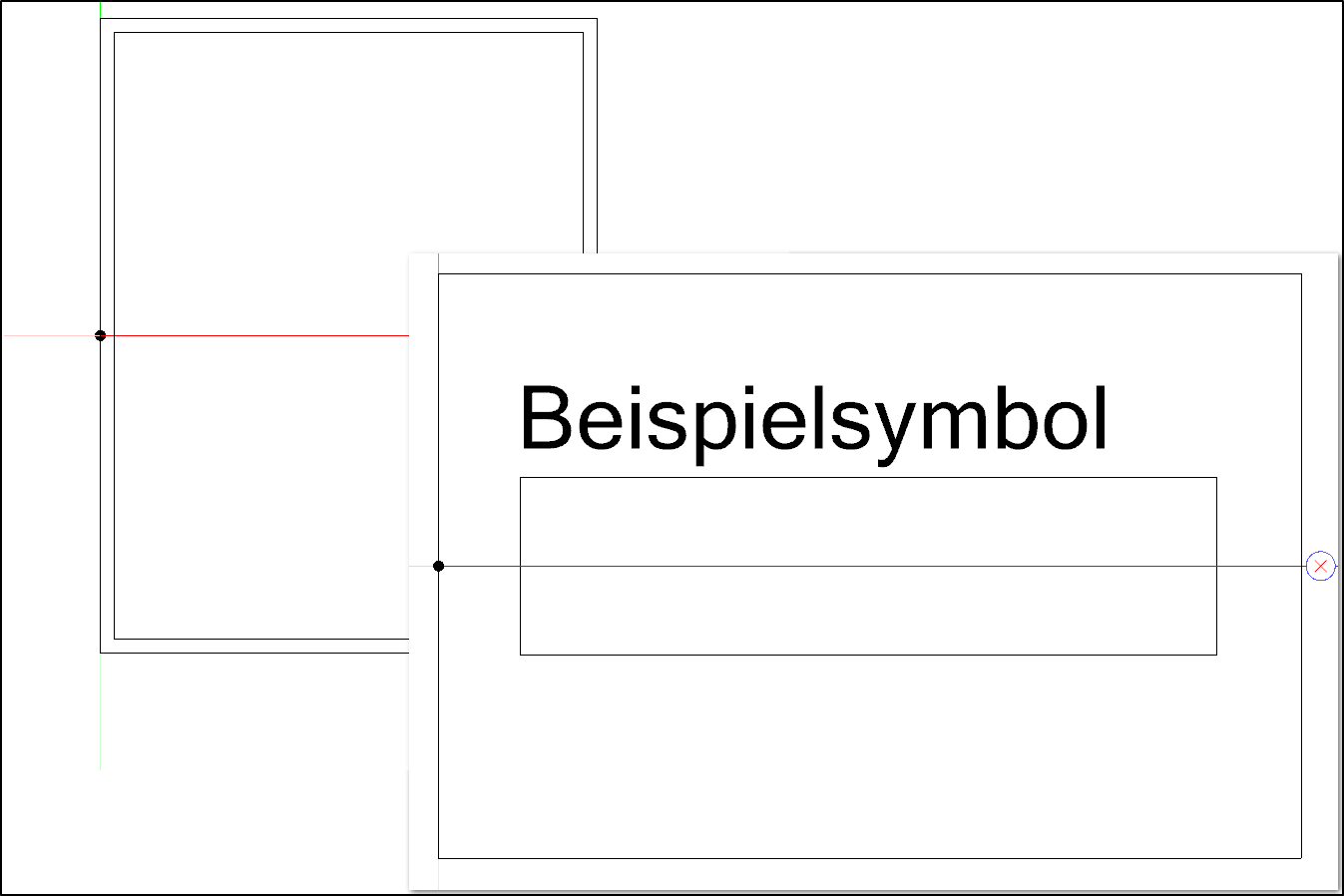

- Passen Sie das Symbol mit den zur Verfügung stehenden Werkzeugen an.

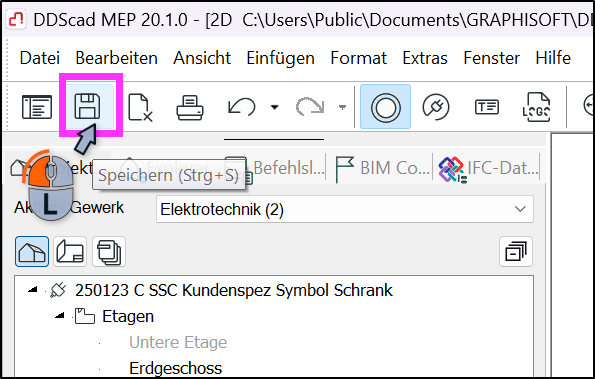

- Klicken Sie abschließend auf Speichern.
3. Symbol verwenden
- Das Symbol muss nun noch mit einem neuen Artikel verknüpft werden, um es nutzen zu können.
- Öffnen Sie hierfür die Artikeldatenbank, in welcher Sie den Artikel mit dem erstellten Symbol anlegen wollen.
- Navigieren Sie zu einem Artikel, welcher als Vorlage für den Artikel mit dem neuen Symbol dienen soll.

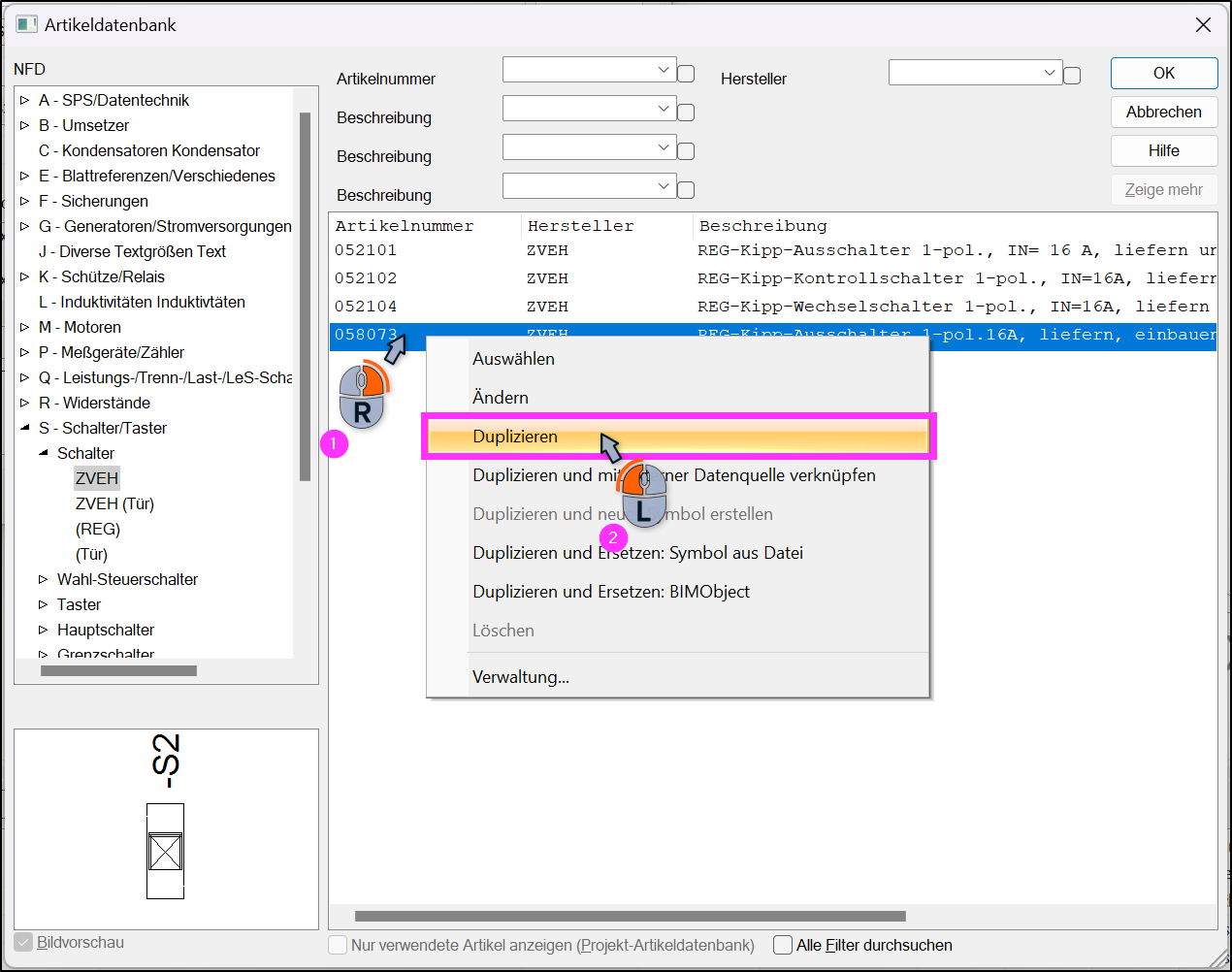

- Klicken Sie diesen Artikel mit Rechts an (1).
- Wählen Sie aus dem Kontextmenü Duplizieren (2).

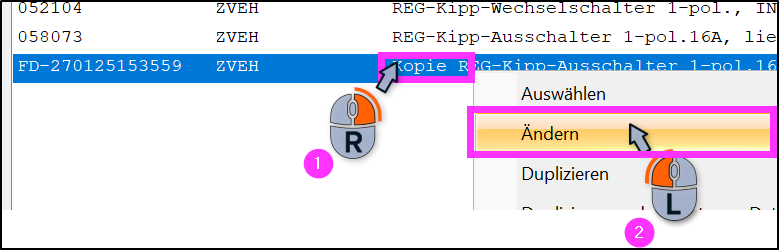

- Führen Sie auf den neuen Artikel wiederum einen Rechtsklick aus (1).
- Wählen Sie dann Ändern (2).

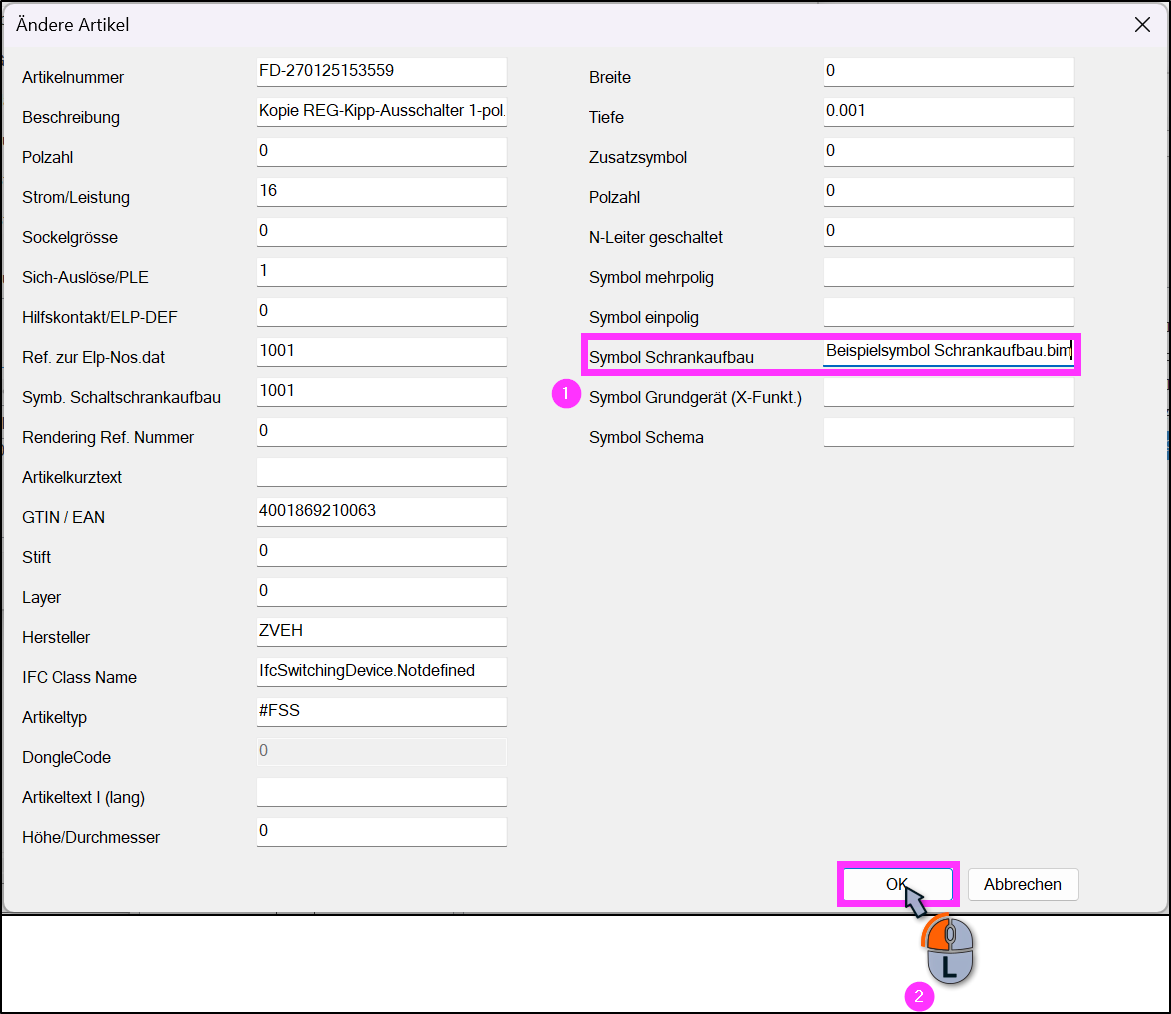

- Tragen Sie unter Symbol Schrankaufbau den von Ihnen vergebenen Symbolnamen ein (1).
- Bestätigen Sie mit OK (2).
4. Ergebnis

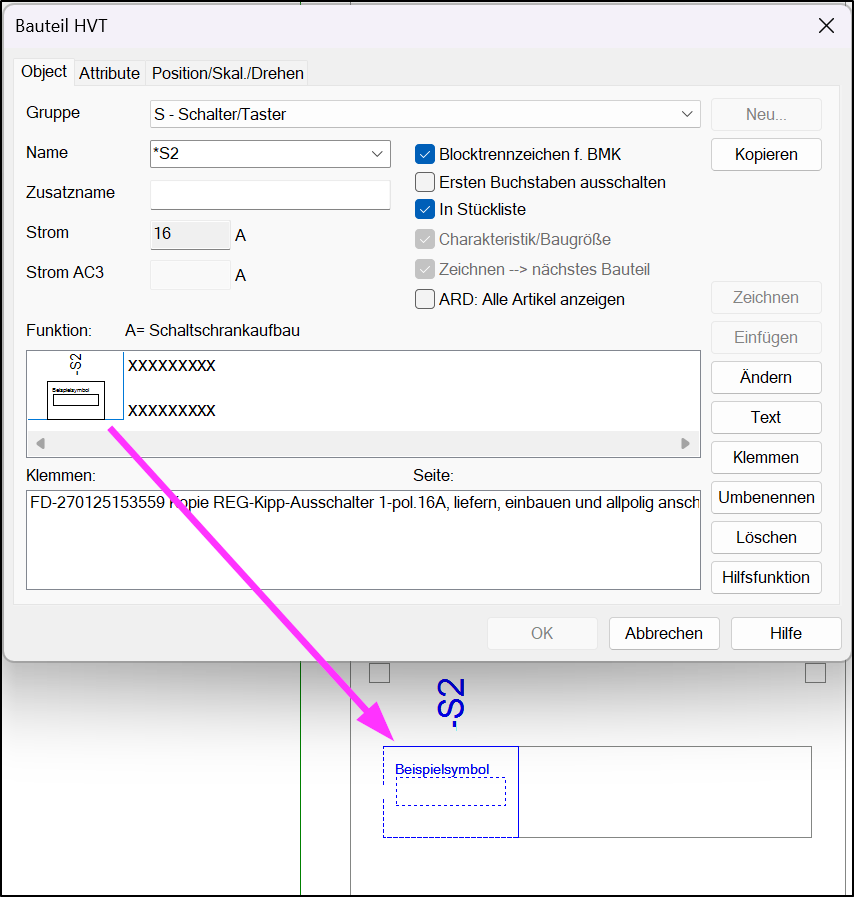

Die Kombination aus Artikel und angelegtem Symbol kann jetzt verwendet werden.
