Prüfen der IFC vor dem einladen: Die Grundstruktur

Aktualisiert

Problembeschreibung:

Bevor architektonische, statische oder andere Modelle in ein DDScad-Projekt importiert werden, ist eine visuelle Prüfung unerlässlich. Für IFC-Modelle empfiehlt sich eine inhaltliche Prüfung auf Einhaltung der Standards und Vorgaben.



Troubleshooting:

Grundlagen: Aufbau eines IFC-Modells

Ein IFC-Modell basiert auf vier wesentlichen Grundinformationen:

  1. Projekt: Das Modell muss ein definiertes Projekt enthalten, das die grundlegenden Rahmenbedingungen festlegt.

  2. Standort (IfcSite): Der Standort gibt die geografische Lage, Orientierung und Höhe des Projekts an.

  3. Gebäude (IfcBuilding): Es beschreibt die Struktur und Organisation des Bauwerks.

  4. Etagen (IfcStorey): Mindestens eine Etage muss im Modell definiert sein, um die vertikale Gliederung des Gebäudes darzustellen.

Prüfung der Grundinformationen einer IFC-Datei in DDScad

Es gibt zwei Möglichkeiten, die Grundinformationen einer IFC-Datei in DDScad zu überprüfen:

Möglichkeit 1: Drag-and-Drop

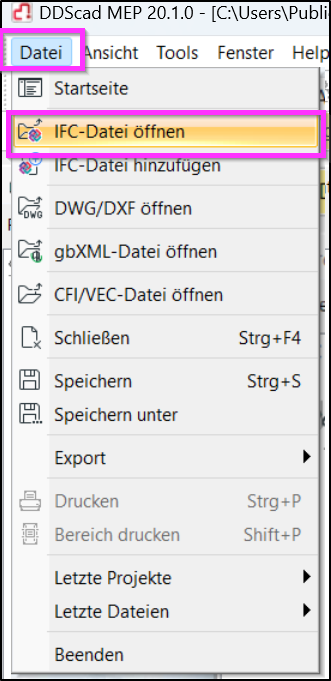

  1. Ziehen Sie die IFC-Datei per Drag-and-Drop in DDScad.
  2. Die Viewer-Funktion wird automatisch geöffnet, und Sie können die Datei begutachten.

Möglichkeit 2: Öffnen mit dem DDScad Viewer

  1. Öffnen Sie den DDScad Viewer.
    (Sie können diesen kostenlos unter www.graphisoft.de herunterladen)
  2. Laden Sie die gewünschte IFC-Datei in den Viewer.

Überprüfung der IFC-Grundinformationen

  1. IFC-Datei-Explorer

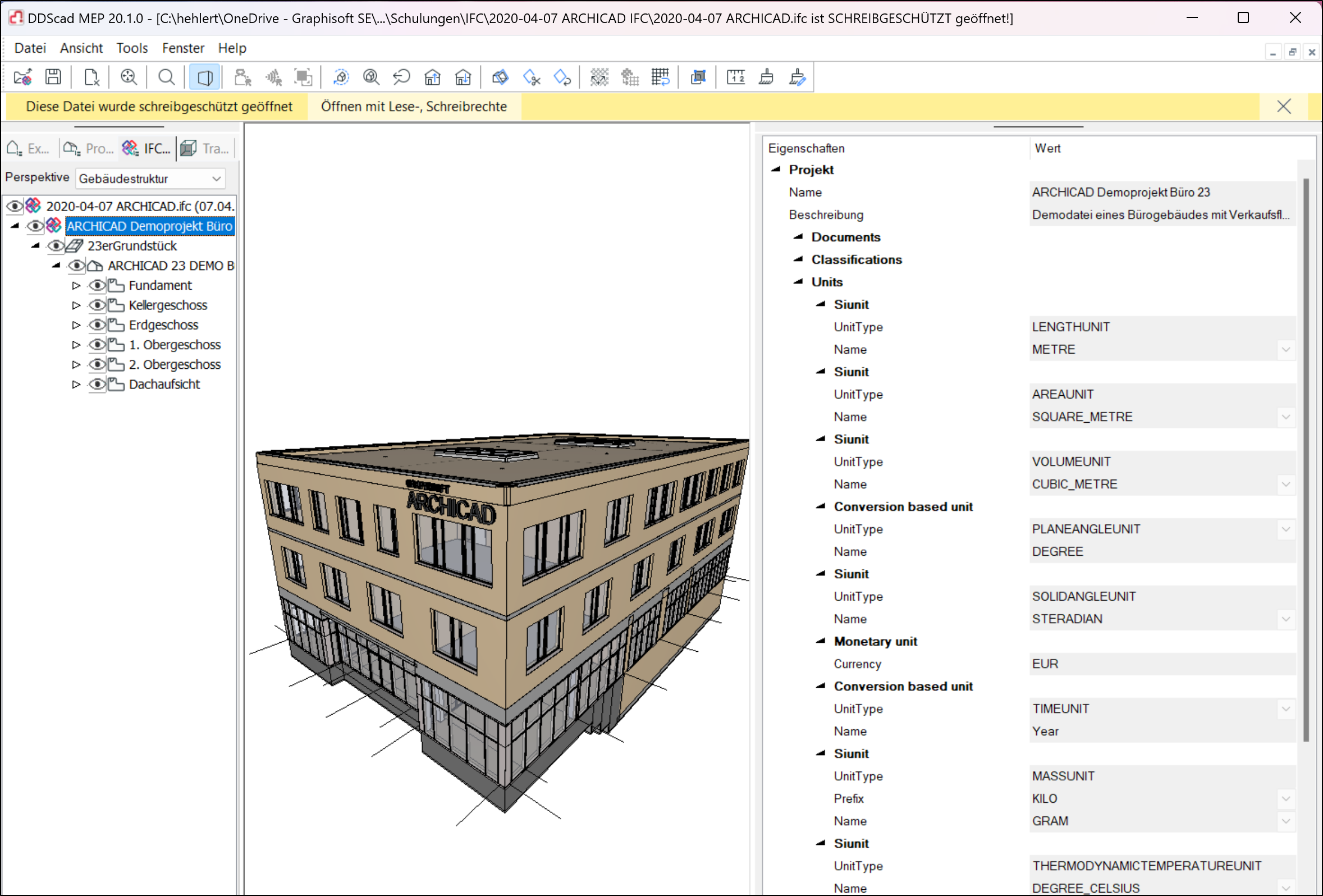

    Standardmäßig wird links am Bildschirmrand der IFC-Datei-Explorer angezeigt.
    In der ersten Zeile des Explorers finden Sie den Namen der IFC-Datei.
    Hinweis: Klicken Sie auf den IFC-Namen, um weitere Details anzuzeigen.

  2. Eigenschaften-Dialog

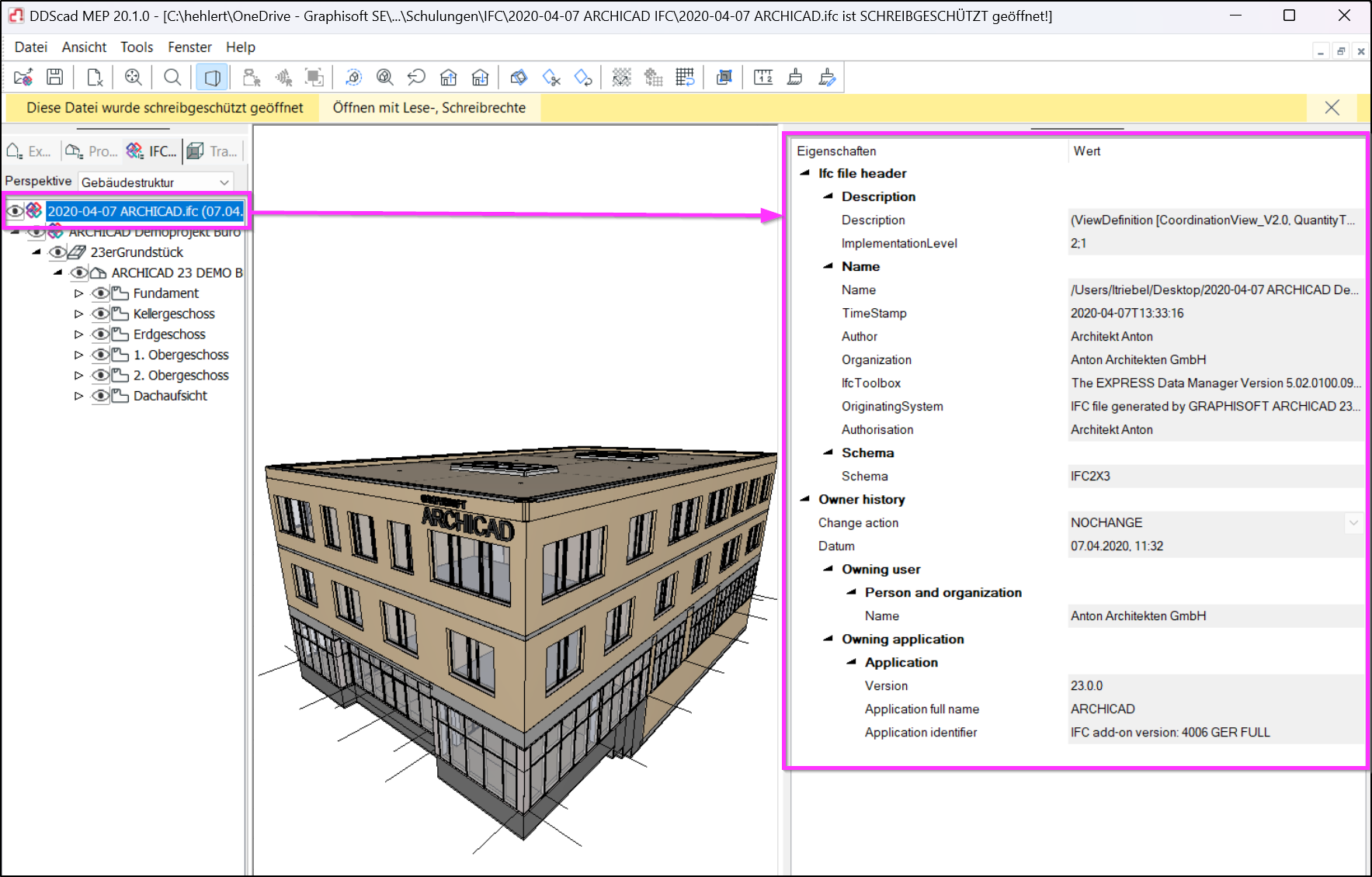

    Auf der rechten Seite des Bildschirms wird der Eigenschaften-Dialog geöffnet. Dort finden Sie wichtige Informationen, wie:
    - Ersteller der IFC-Datei (Person oder Organisation)
    - Erstellungsdatum
    - Verwendete Software
    - Exportierte IFC-Version (z. B. IFC4)

Grundbausteine der IFC-Datei

Die vier Grundbausteine der IFC müssen in der richtigen Reihenfolge aufgelistet sein. Diese sind:

  1. Projektname: Das übergeordnete Element der IFC-Struktur.

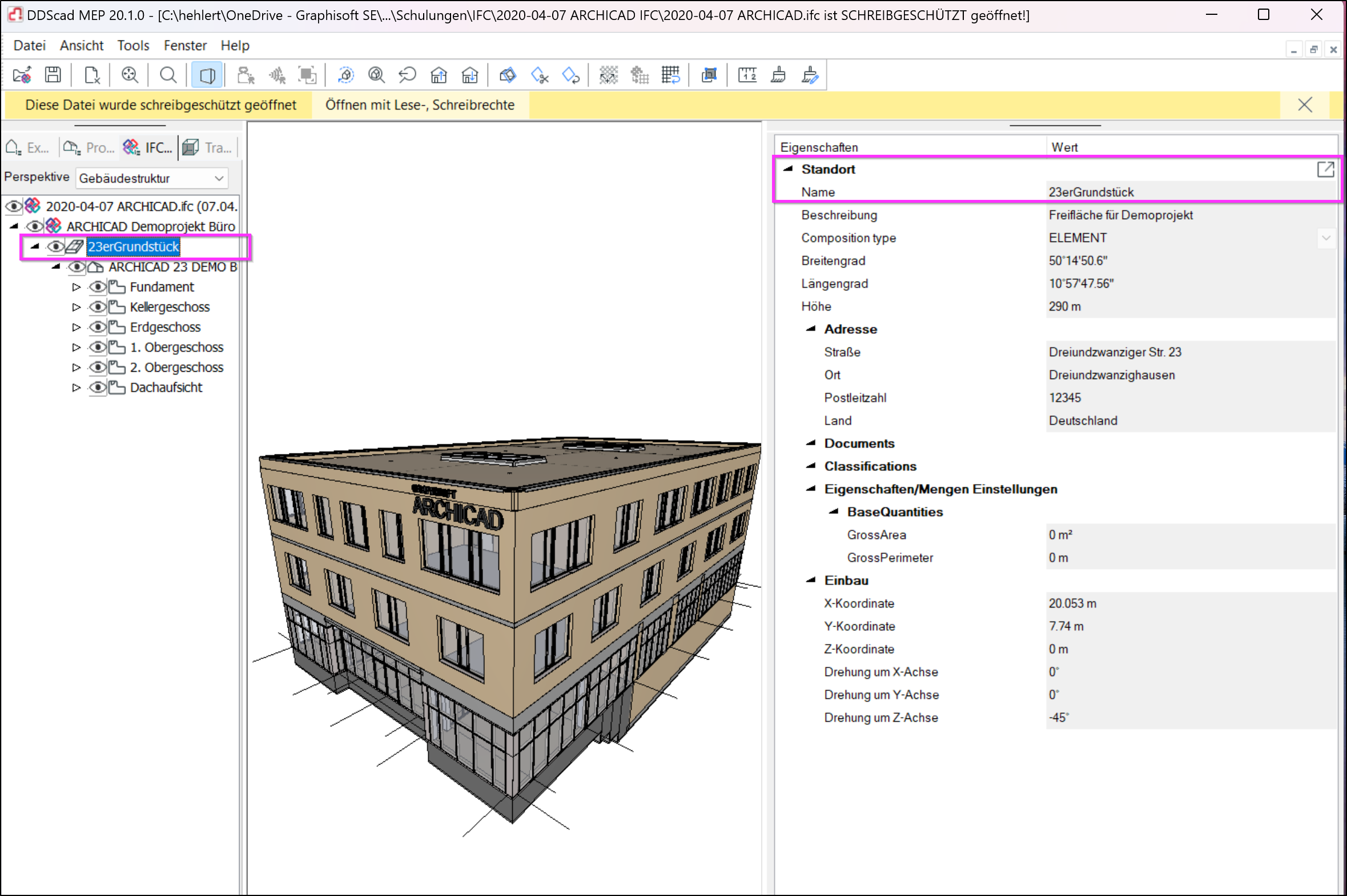

  2. Standort (IfcSite): Die geografische Lage des Projekts.

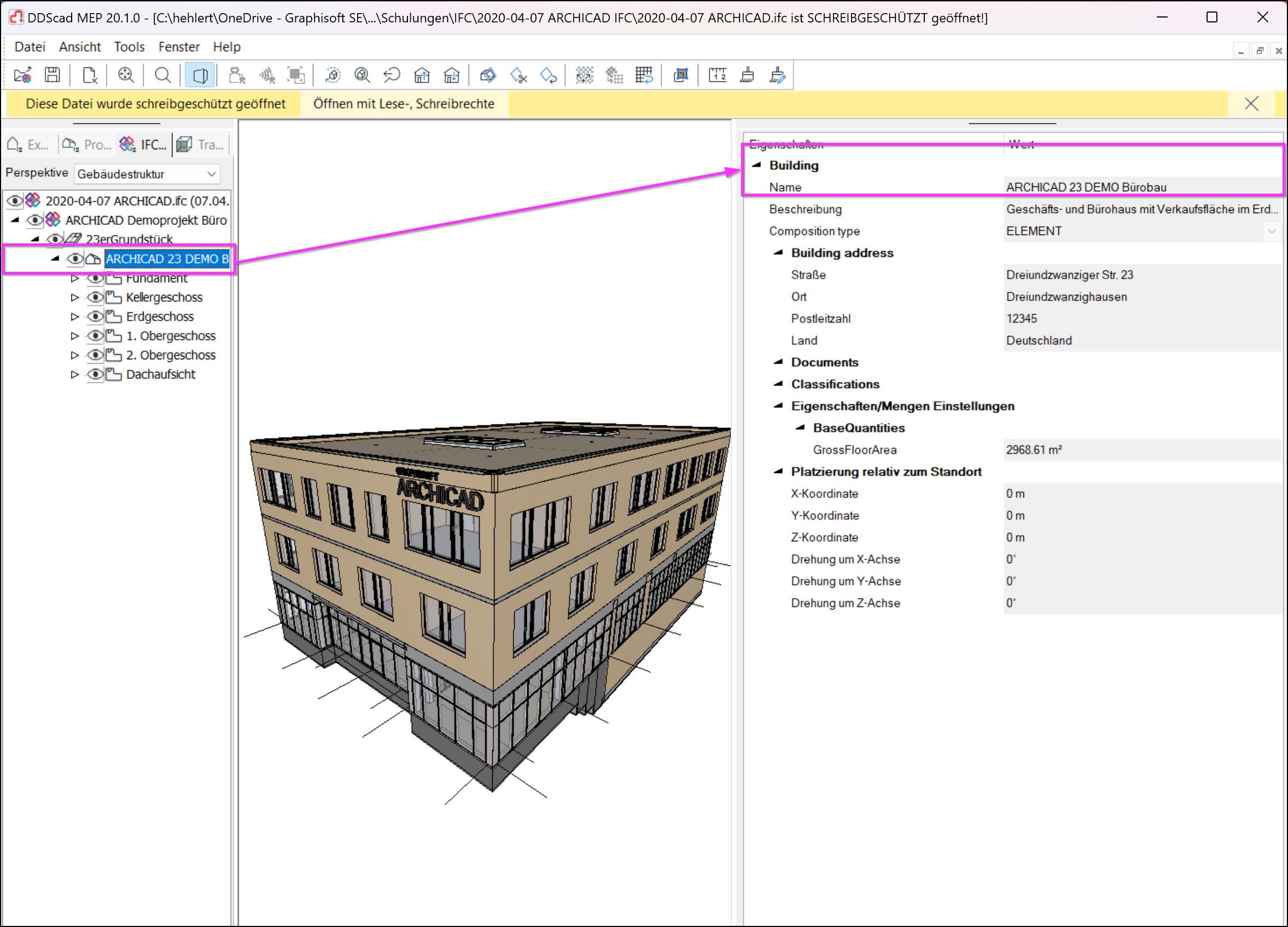

  3. Gebäudename (IfcBuilding): In der IFC können mehrere Gebäude enthalten sein, jedoch erlaubt DDScad nur ein Gebäude pro Projekt.

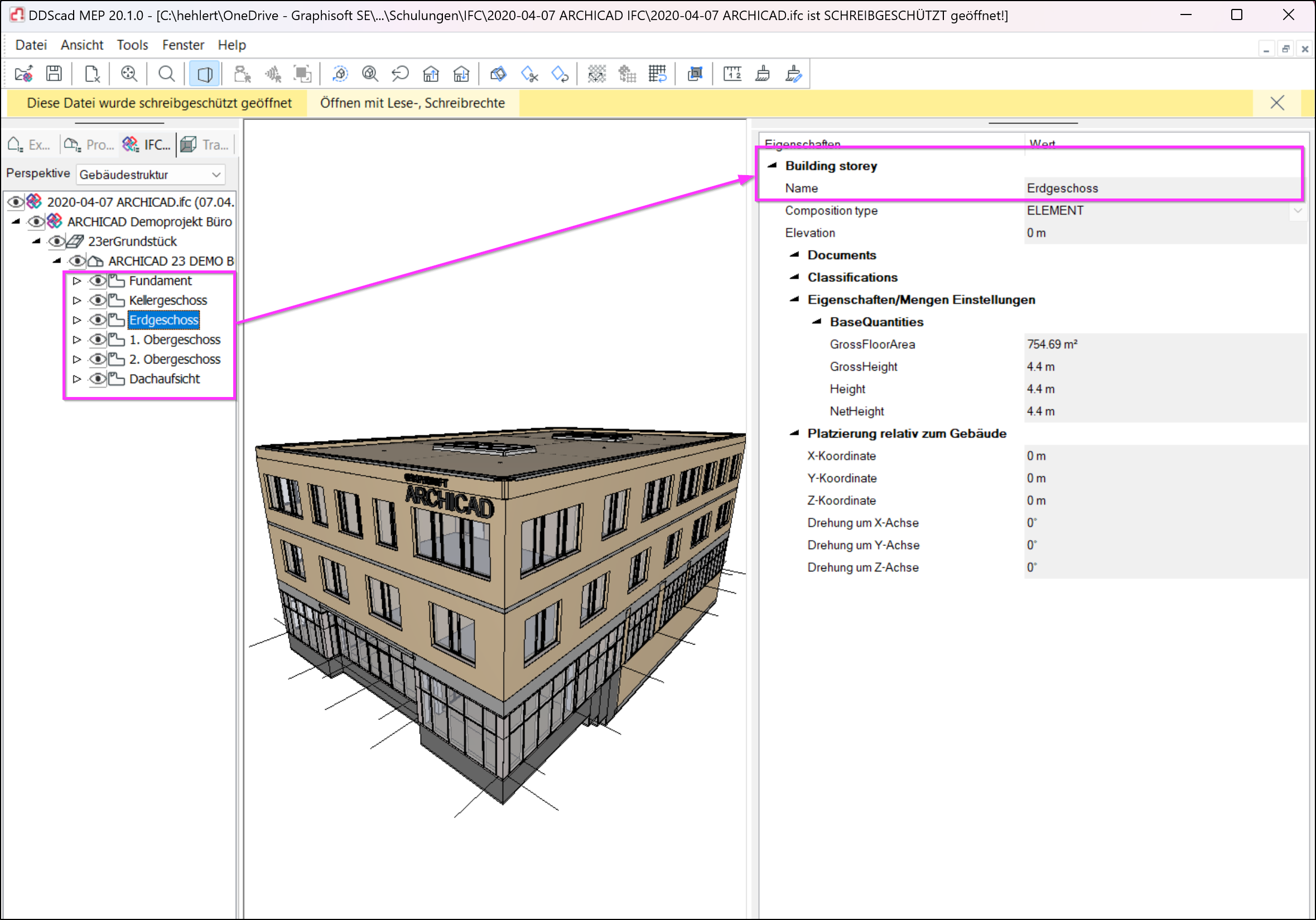

  4. Geschosse (IfcBuildingStorey):

Wichtiger Hinweis zu Geschossen

Achten Sie darauf, dass jedes Geschoss korrekt benannt und nur einmal vorhanden ist, da doppelte Geschosse zu Problemen bei der Bearbeitung und Interpretation der IFC führen können.

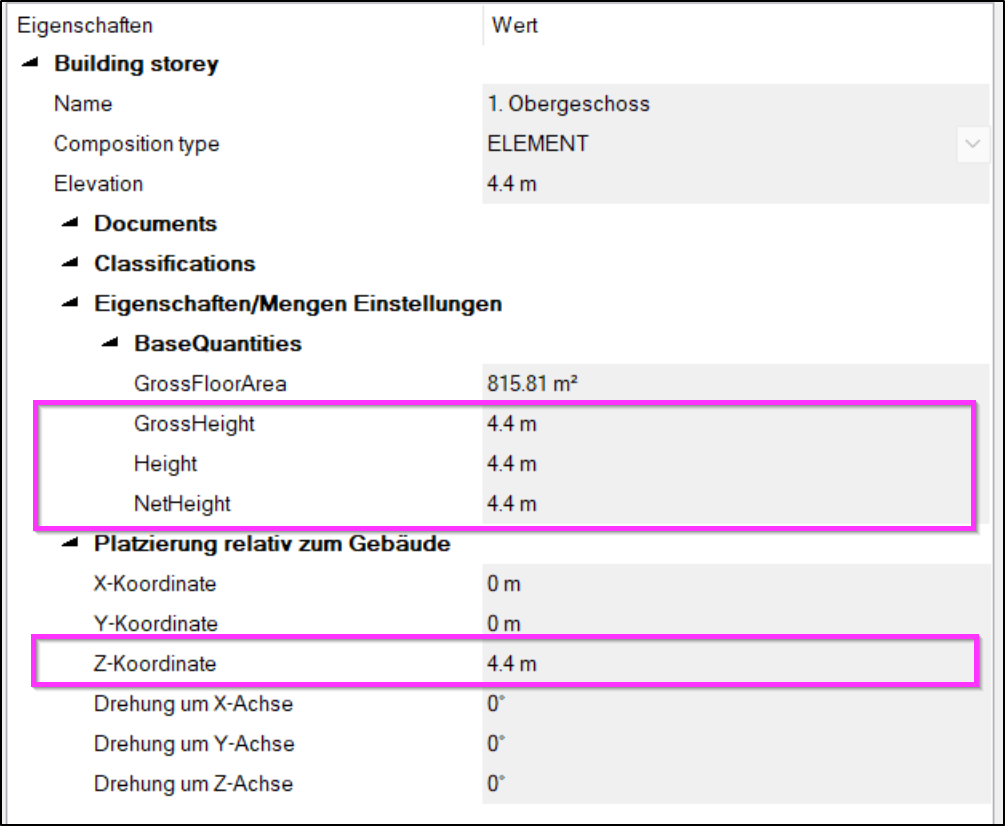

Des Weiteren sollte jede Etage eine unterschiedliche Z-Koordinate haben, und bei den BaseQuantities sollte bei Height ein positiver Wert enthalten sein.
