Problembeschreibung:

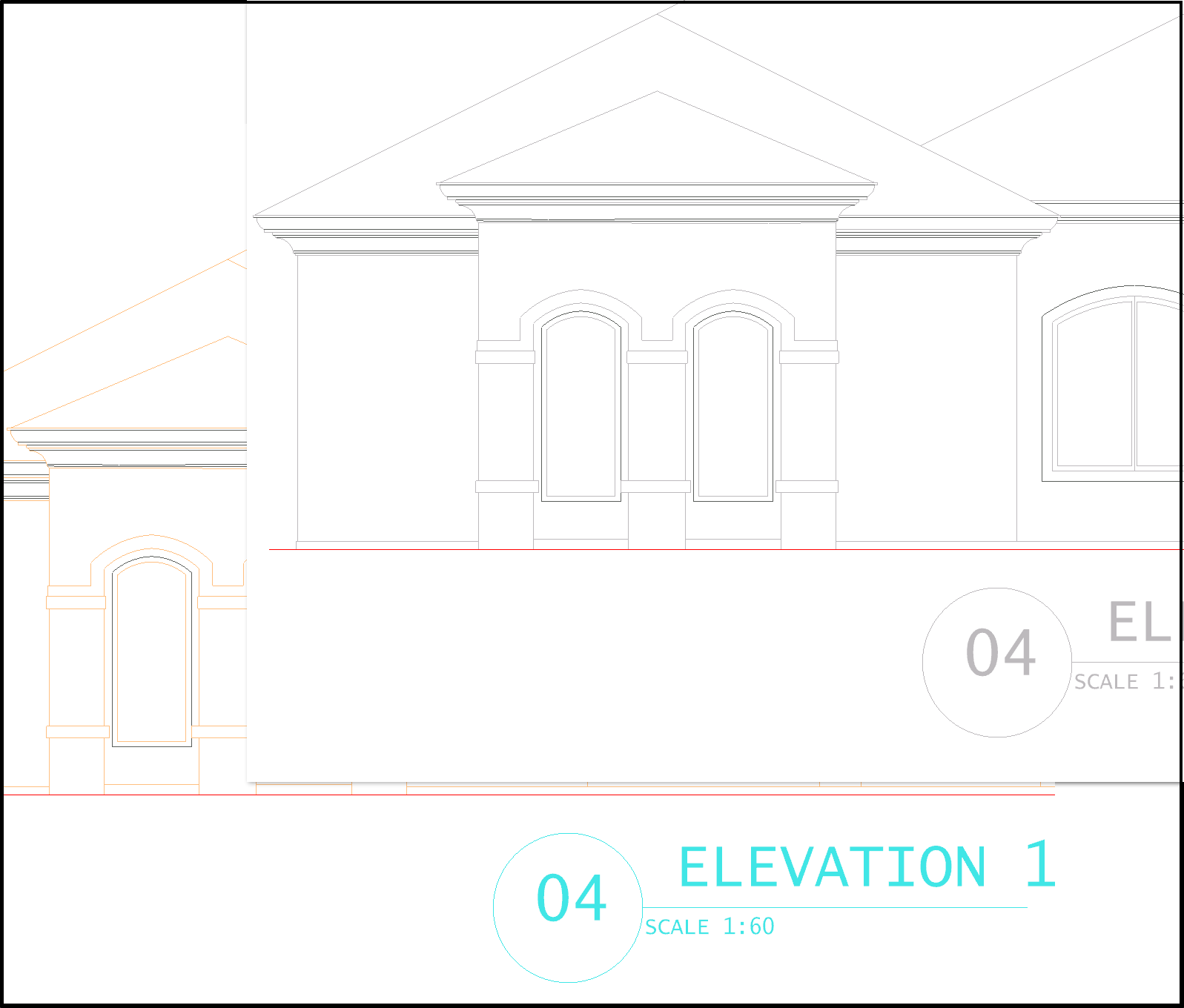

Ich möchte meine Planung exportieren, aber eine referenzierte DWG-Datei in einer anderen Farbe ausgeben, als im Original eingestellt.
Troubleshooting
1. Farben über Layerstift ändern
Dieses bietet sich an, wenn nicht alle Linien (Layer) mit geänderter Farbe ausgegeben werden sollen.
- Öffnen Sie das Arbeitsmodell oder Drucklayout, welches Sie exportieren möchten.

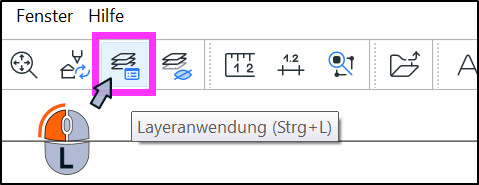

- Klicken Sie danach auf das Werkzeug Layeranwendung.

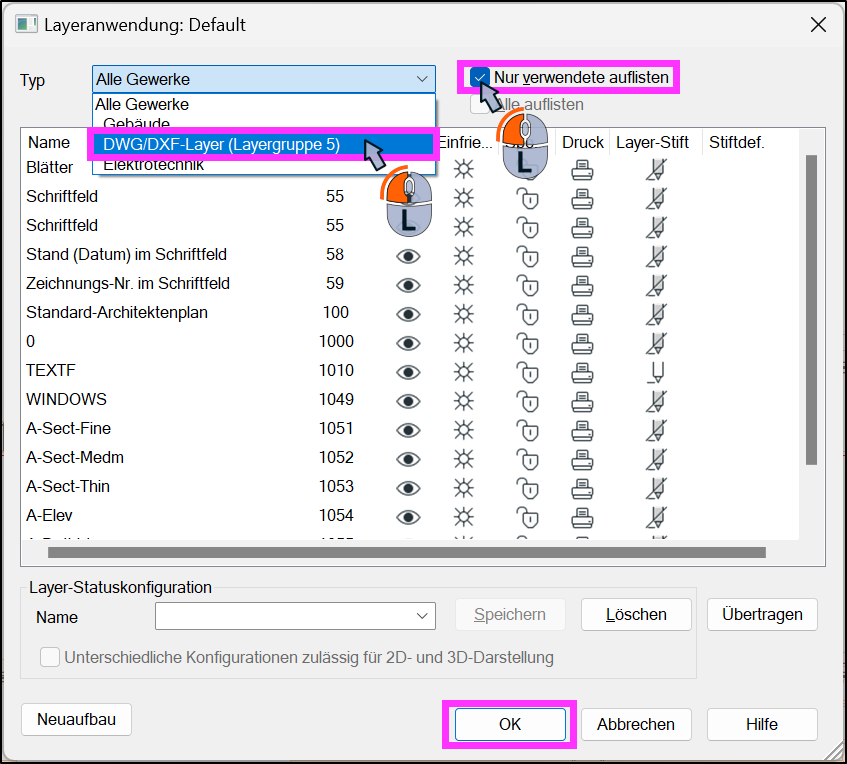

- Wählen Sie unter Typ den Eintrag DWG/DXF-Layer (Layerqruppe 5) und aktivieren Sie die Option Nur verwendete auflisten (dies erleichtert die Übersicht).

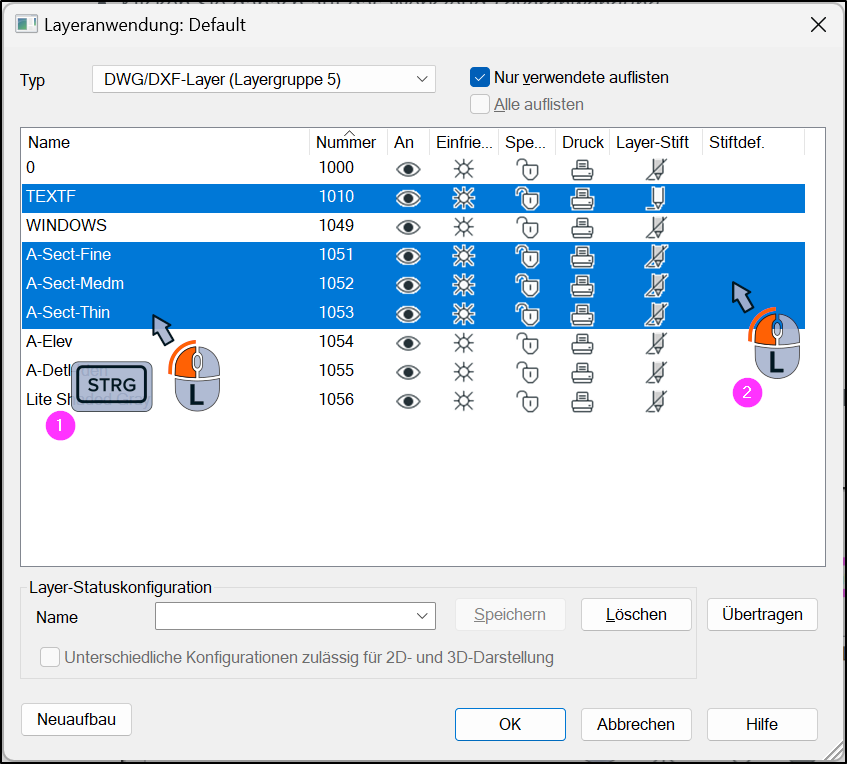

- Wählen Sie den/die Layer, deren Farbe/n Sie anpassen wollen (1).
- Z.B., indem Sie die STRG-Taste gedrückt halten und die gewünschten Zeilen nacheinander anklicken.
- Klicken Sie anschließend in der Spalte Stiftdef. auf eine der markierten Zeilen (2)
- Es öffnet sich der Dialog Stift auswählen.
- Ändern Sie falls notwendig den Typ (1).
- Die Farben des Typs DWG/IFC liefern die zuverlässigsten Ergebnisse beim Export.
- Wählen Sie im Anschluss den gewünschten Stift (2).
- Schließen Sie alle geöffneten Fenster mit OK (3).

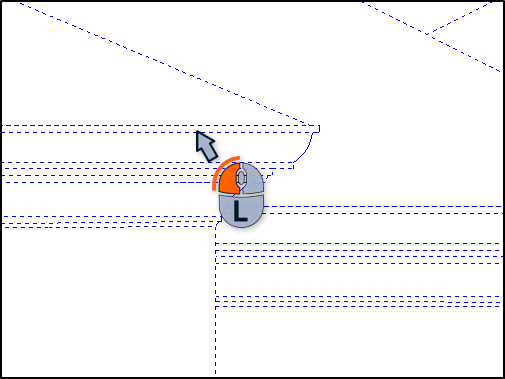

- Die geänderten Farben sind im Arbeitsmodell, bzw. Drucklayout sichtbar.
2. Möglichkeit: Gesamter DWG Stift mit anderer Farbe zuweisen
Bietet sich an, wenn alle Linien der DWG mit identischer Farbe ausgegeben werden sollen.
- Markieren Sie die DWG innerhalb des Drucklayouts.
- Öffnen Sie danach die Eigenschaften der DWG-Datei

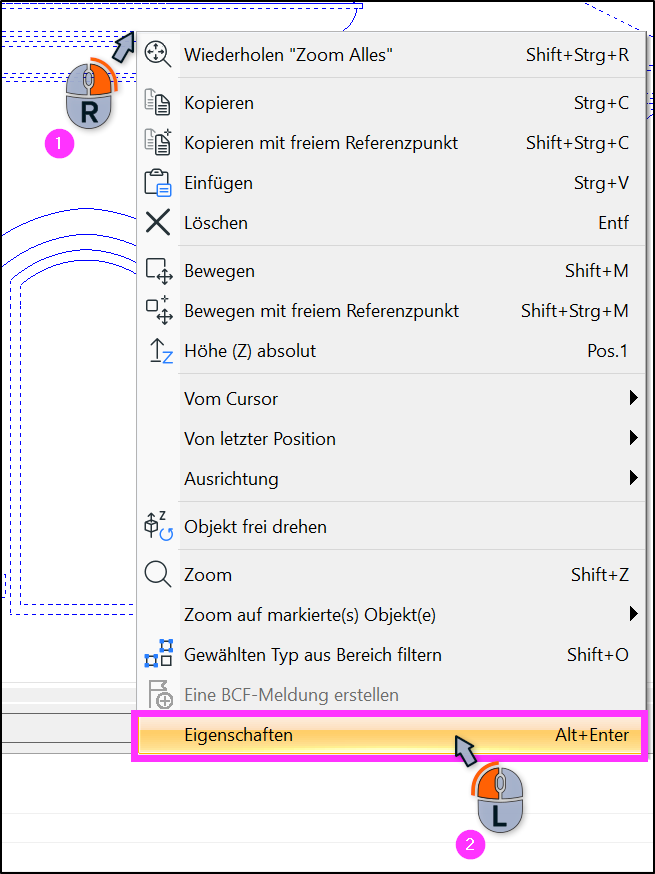

- Z.B. mittels Rechtsklick und Auswahl von Eigenschaften im Kontextmenü.

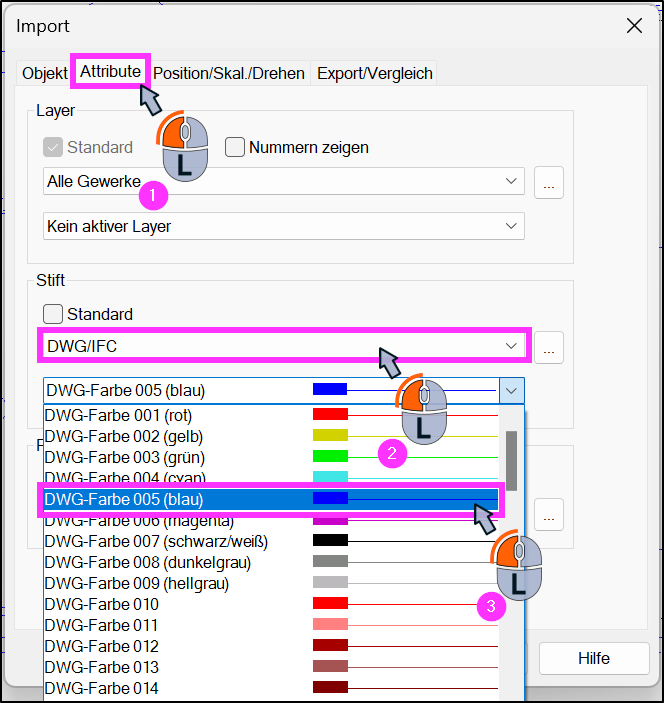

- Wechseln Sie im folgenden Dialog in das Register Attribute (1).
- Wechseln Sie im Bereich Stift im oberen Dropdown-Menü zu DWG/IFC (2).
- Und wählen Sie aus der unteren Liste einen Stift in der gewünschten Farbe (3).
- Schließen Sie den Dialog mit OK.

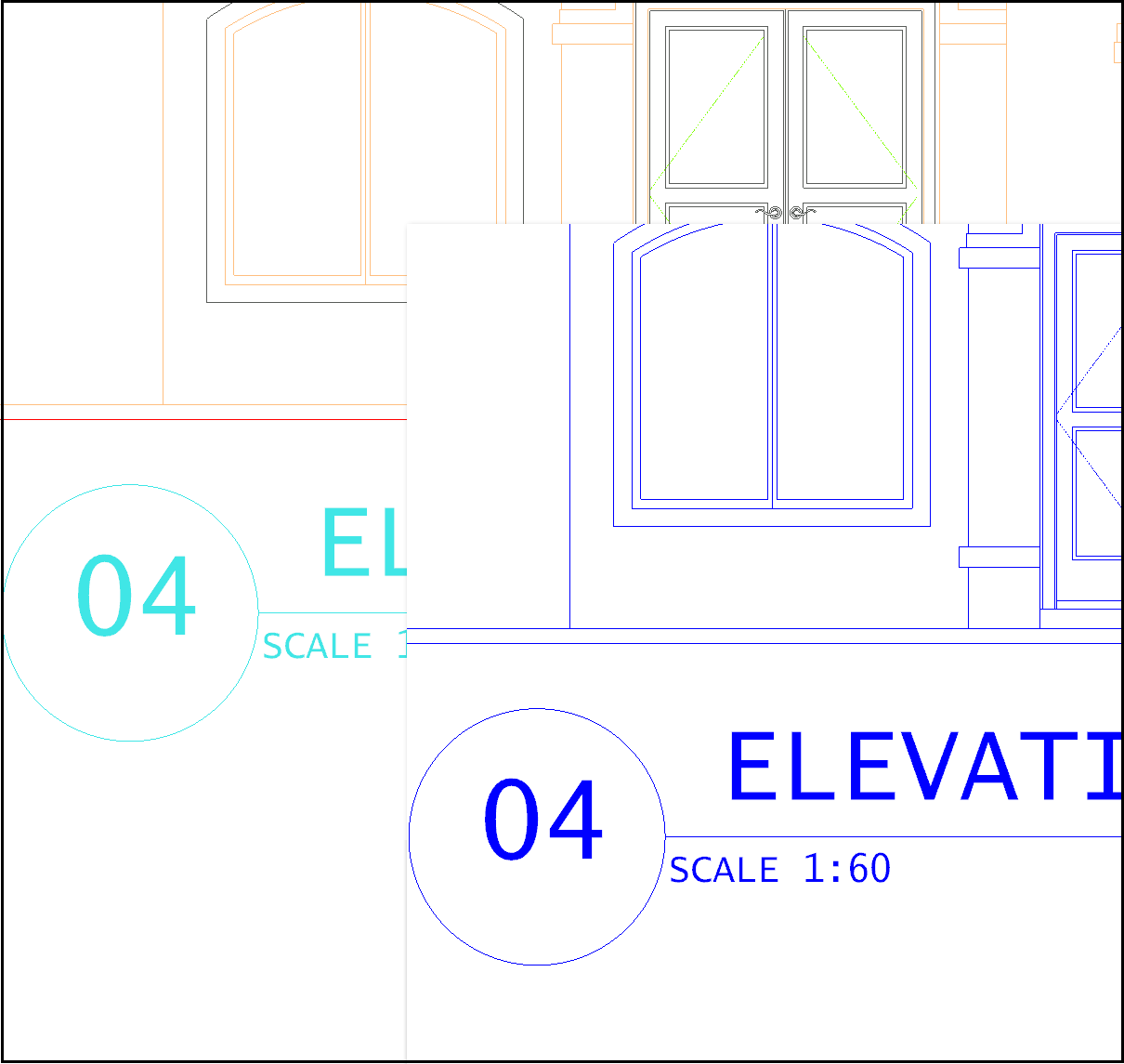

- Die geänderten Linien sind im Arbeitsmodell, bzw. Drucklayout sichtbar.
- Sie können diese nun exportieren.
- Z.B. mittels Rechtsklick und Auswahl von Eigenschaften im Kontextmenü.
