Stückliste nach Bereichen sortieren

Problembeschreibung:

Wie kann ich eine Stückliste nach Bereichen, welche bestimmte Räume umfassen, strukturieren?

Troubleshooting:

1. Zonen festlegen

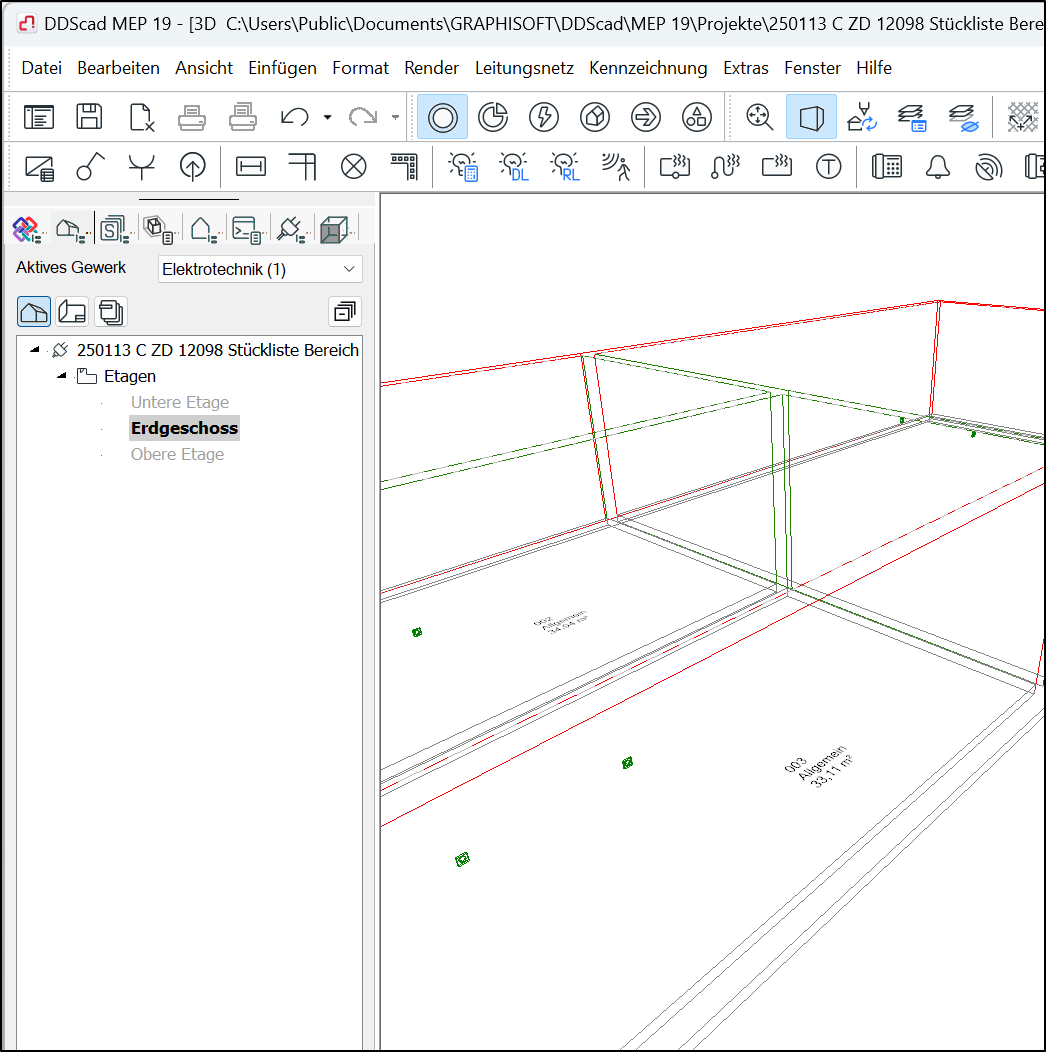

• Öffnen Sie ein Arbeitsmodell, welches ein
• DDScad-Gebäudemodell
•  enthält.
  • Wahlweise in der 2D- oder 3D-Ansicht.

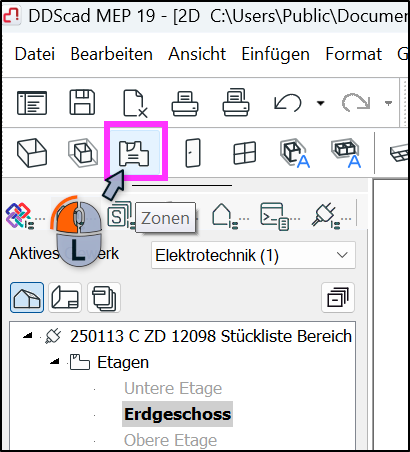

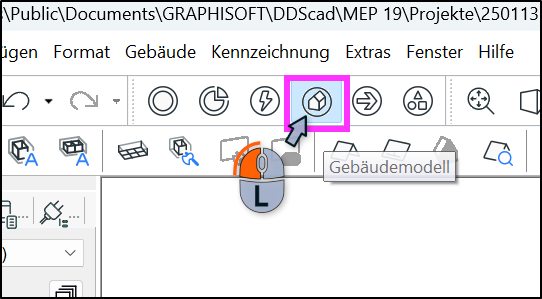

• Aktivieren Sie den Werkzeugkasten Gebäudemodell.




• Wählen Sie hier das Werkzeug Zonen.




• Es öffnet sich ein Dialogfenster.

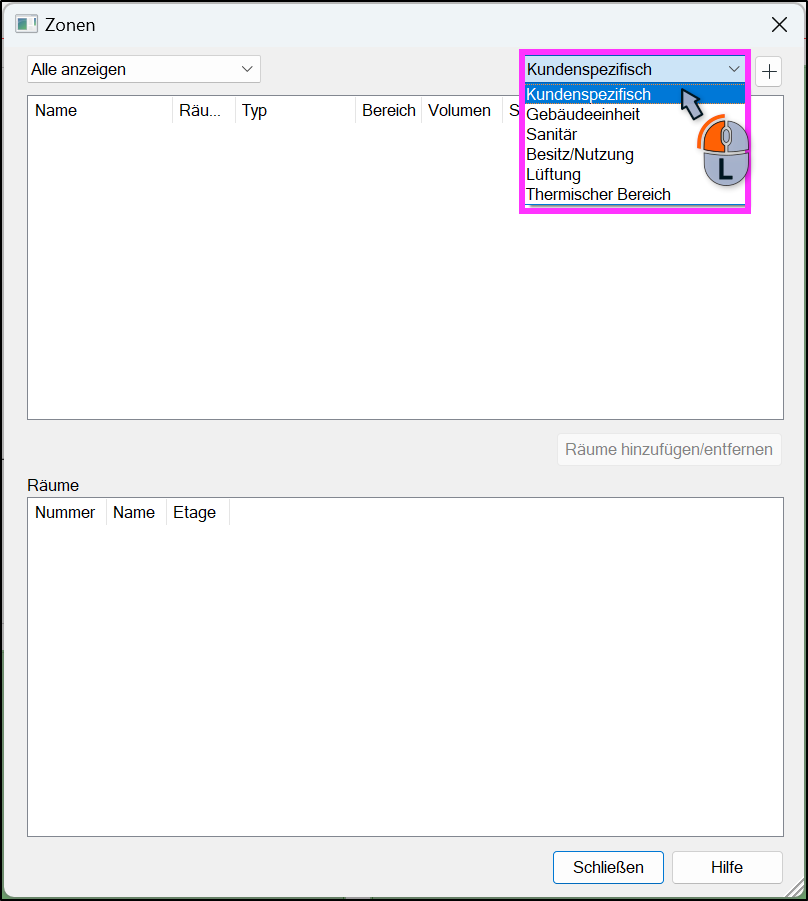

• Wählen Sie in diesem im rechten Aufklapp-Menü eine Kategorie für die zu erstellenden Zonen.
  • Im Beispiel Kundenspezifisch.

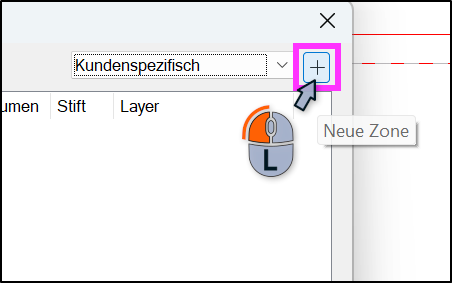

  • Klicken Sie als nächstes auf den Plus-Button, um eine neue Zone anzulegen.




  • Geben Sie der erstellten Zone einen Namen durch Eingabe und anschließendem Betätigen der Enter-Taste (1).

2. Räume zu Zonen hinzufügen

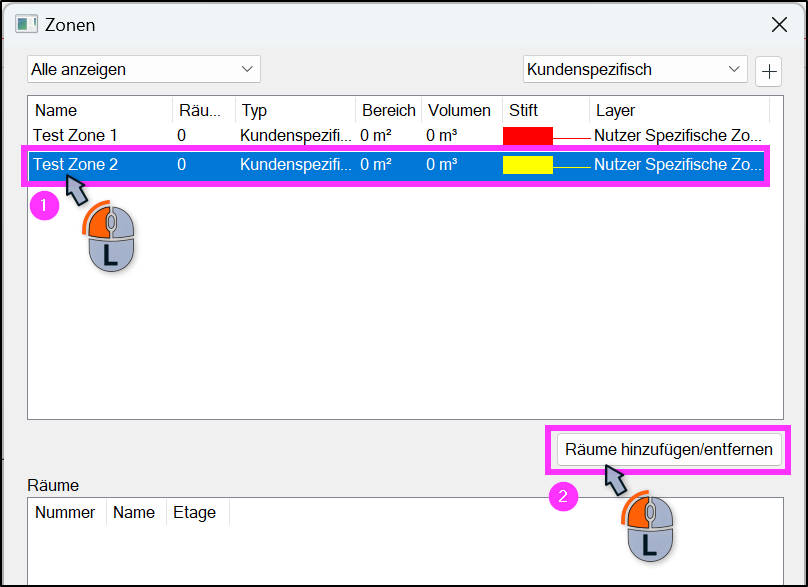

• Rufen Sie, falls nötig, den Dialog Zonen erneut auf.
• Markieren Sie danach eine der Zonen (1) und
• klicken Sie auf Räume hinzufügen/entfernen (2).




• Das Gebäudemodell wird angezeigt.

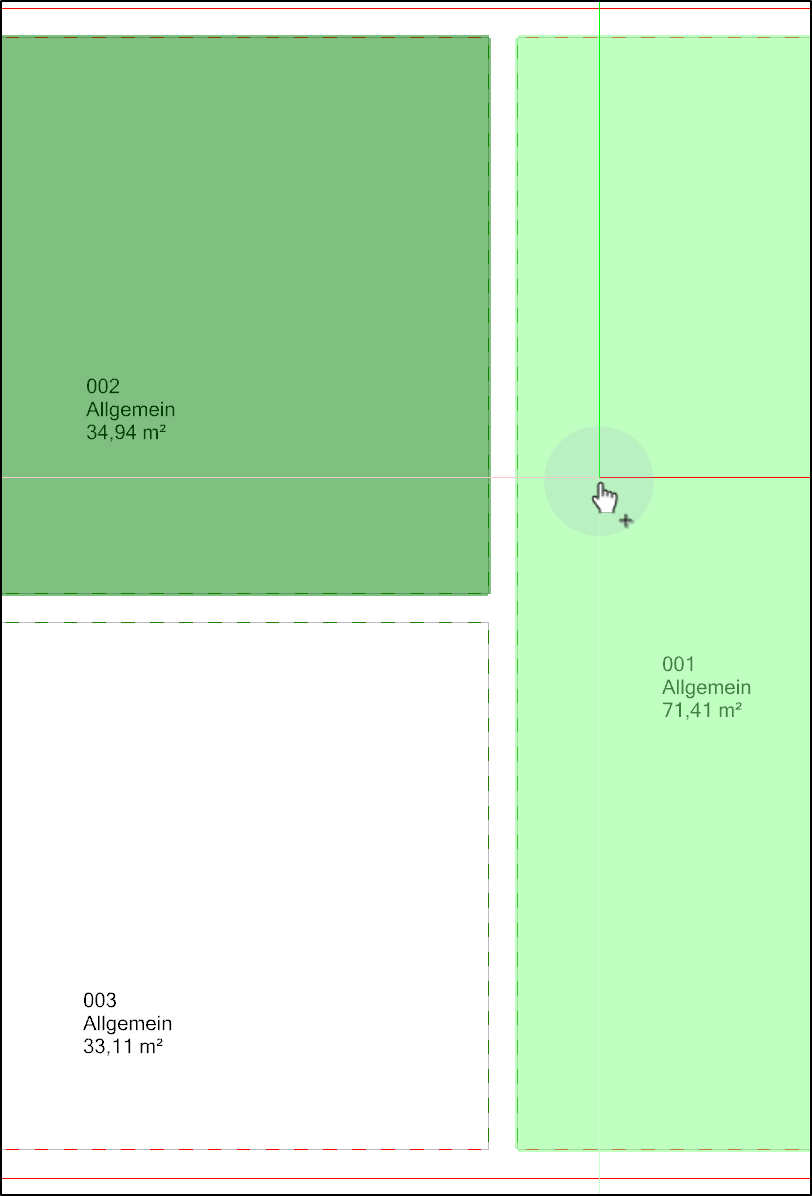

• Sie können Räume der Zone durch einfaches Anklicken hinzufügen
  (Darstellung grün/+ am Mauszeiger).
  • Wenn Sie denselben Raum ein zweites Mal anklicken, wird er aus der Zone entfernt
    (Darstellung rot/- am Mauszeiger).




• Hinweis zu Kategorien:




  • Jeder Raum kann nur einer Zone je Kategorie zugeordnet werden.
  • Einzelne Räume können Zonen unterschiedlicher Kategorien zugeordnet werden.

3. Stückliste konfigurieren

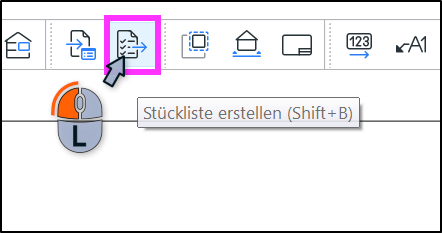

• Klicken Sie auf Stückliste erstellen.

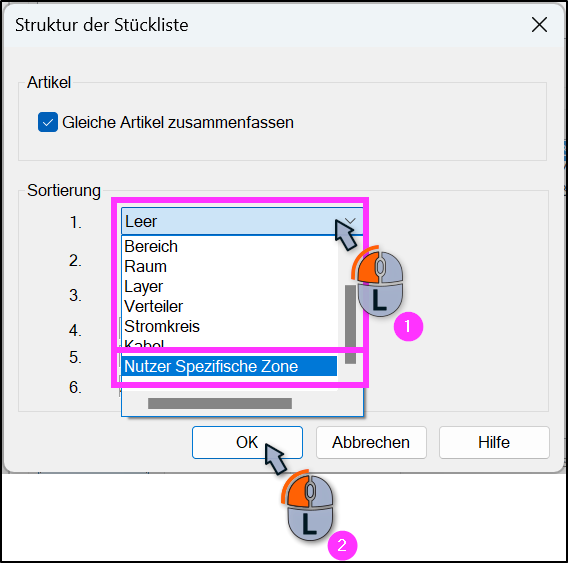

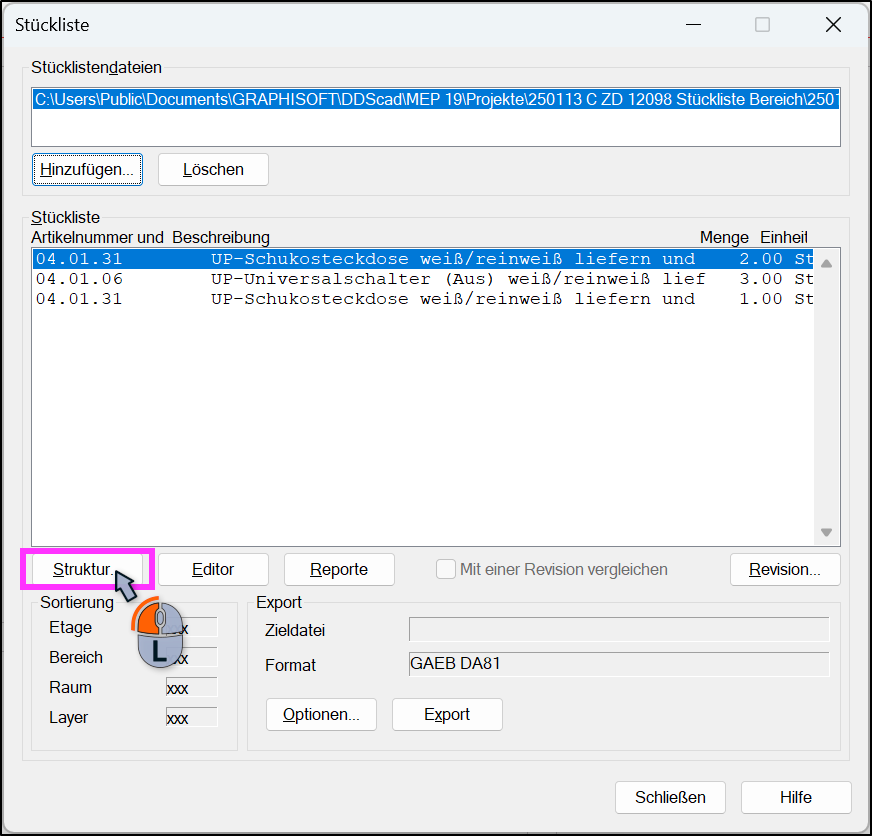

•  Wählen Sie im folgenden Dialog Struktur...




• Ändern Sie einen der vorhandenen Einträge, welche Leer zeigen zu der Zonen-Kategorie, nach welcher Sie die Stückliste strukturieren/sortieren wollen.
  • Im Beispiel: Nutzer Spezifische Zone, siehe oben.




  • Schließen Sie den Dialog mit OK.

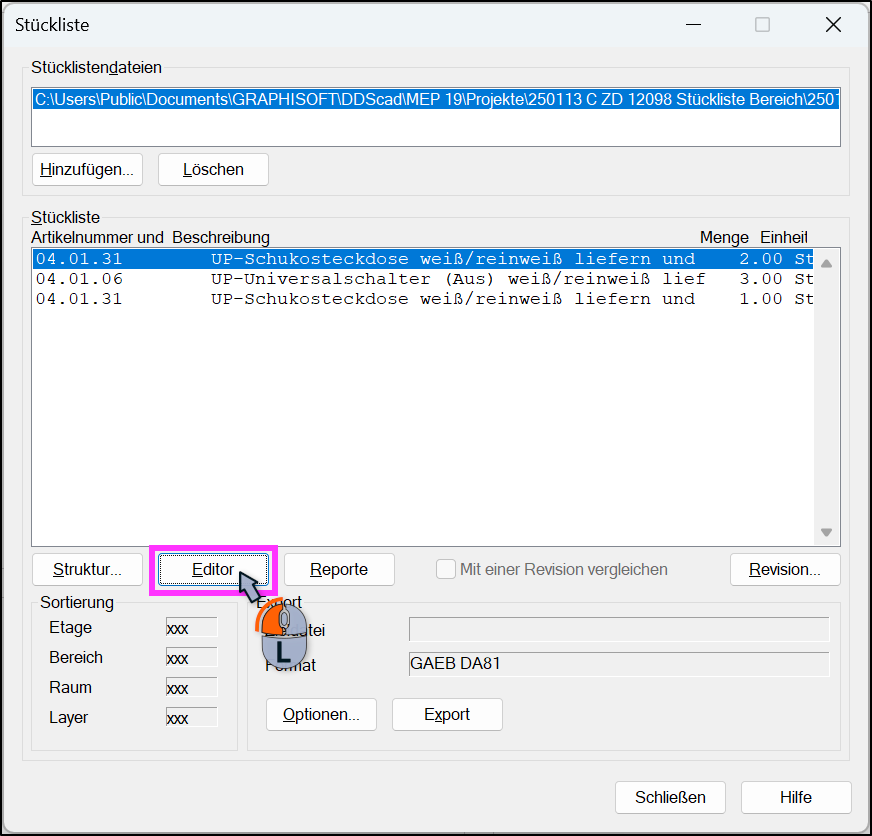

  • Sie können die so strukturierte Liste nun durch Klicken auf Editor anzeigen, speichern oder drucken.

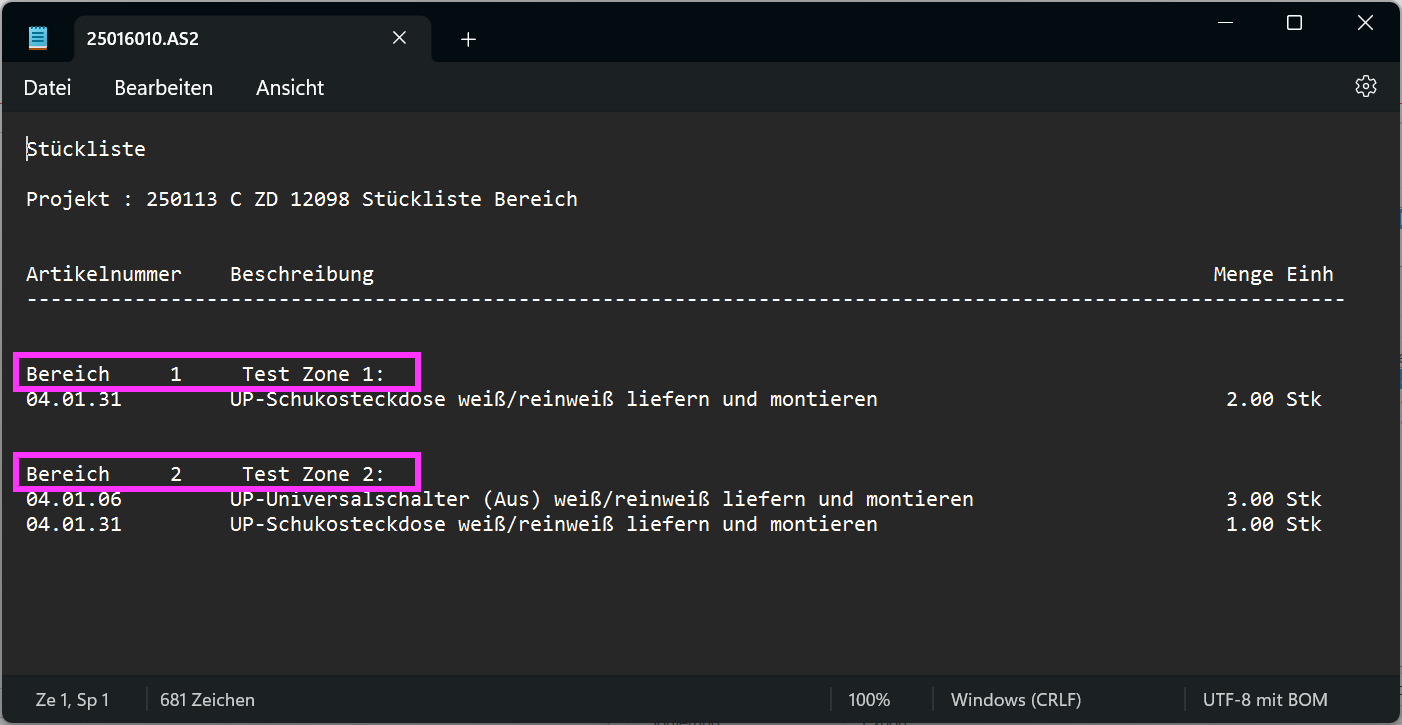

4. Ergebnis
