Problembeschreibung:
Wie funktioniert das manuelle Einfügen von Blattreferenzen in der Verteilerdokumentation?
Troubleshooting:

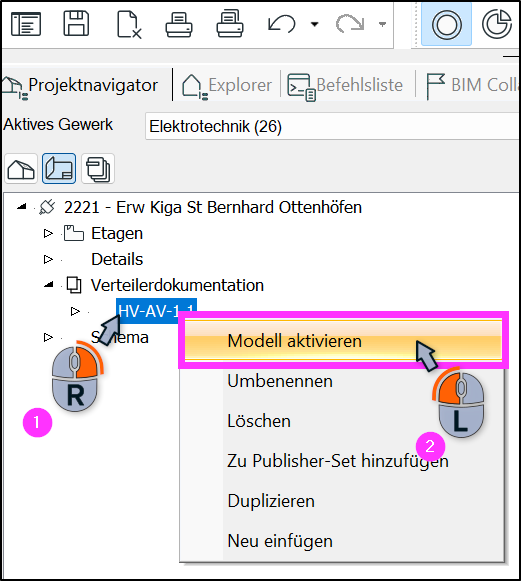

1. Öffnen der Verteilerdokumentation
- Zum Beispiel aus dem Projektnavigator.
2. Referenz zeichnen

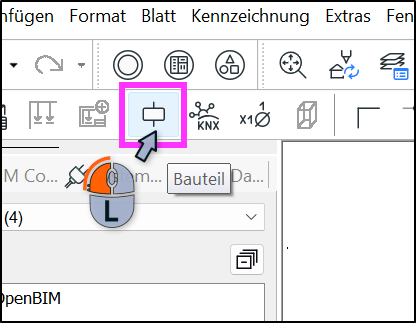

- Wählen Sie das Werkzeug Bauteil.
- Wählen Sie im anschließenden Dialog auf dem Reiter Objekt die Gruppe E - Verschiedenes (1).
- Und anschließend Neu...
- Es öffnet sich ein weiteres Fenster.

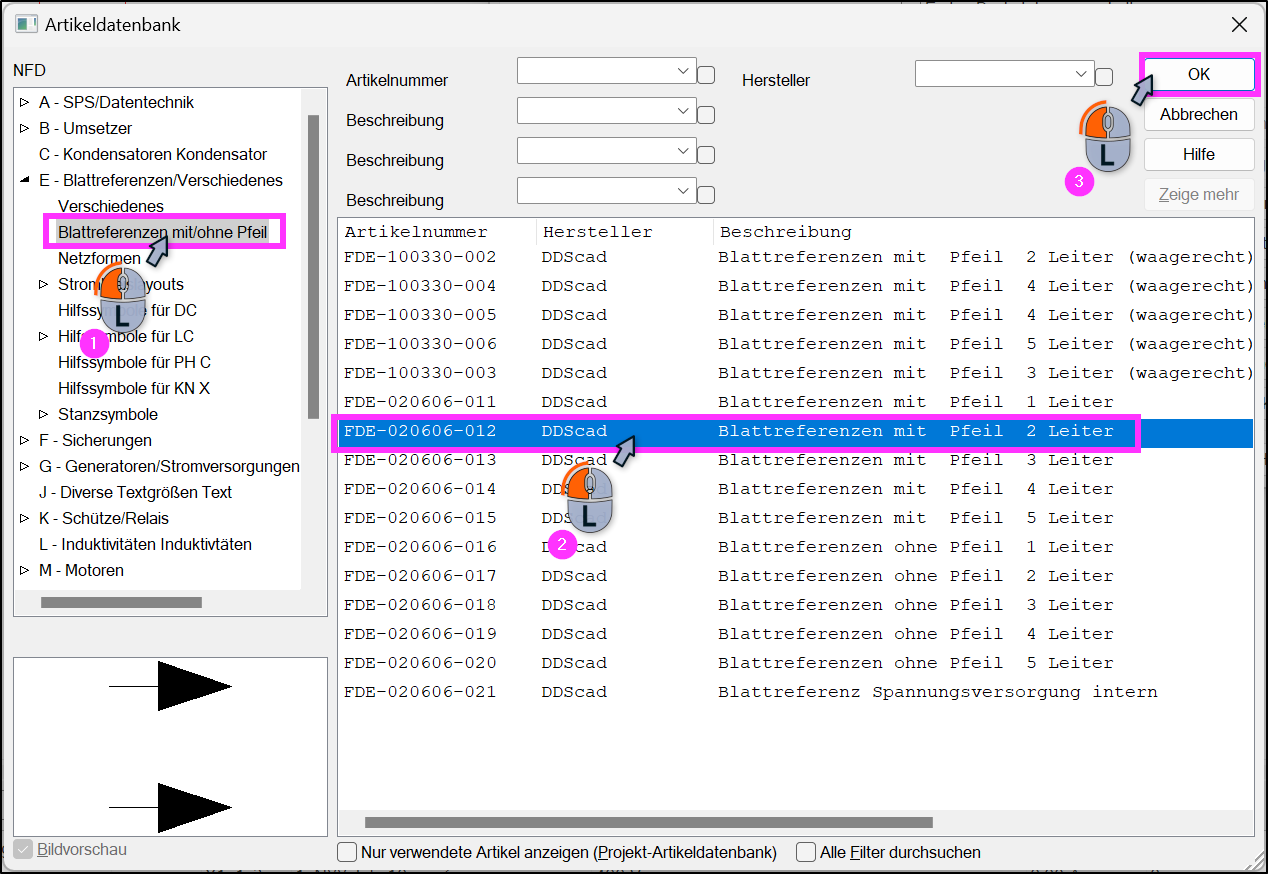

- Wählen Sie hier im linken Bereich die Unterkategorie Blattreferenz mit/ohne Pfeil (1)
- Selektieren Sie in der rechten Liste die benötigte Referenz (2).
- Im Beispiel Blattreferenzen mit Pfeil 2 Leiter
- Klicken Sie abschließend OK (3).

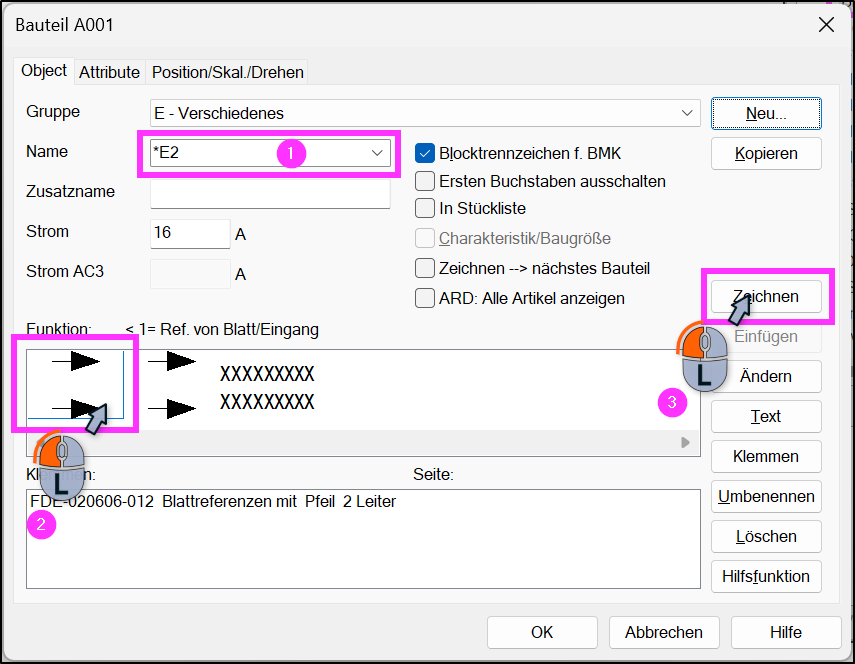

- Das gewählte Symbol steht nun als Bauteil zur Verfügung (1).
- Wählen Sie eine der zur Verfügung stehenden Funktionen aus (2).
- Und klicken Sie anschließend Zeichnen (3).

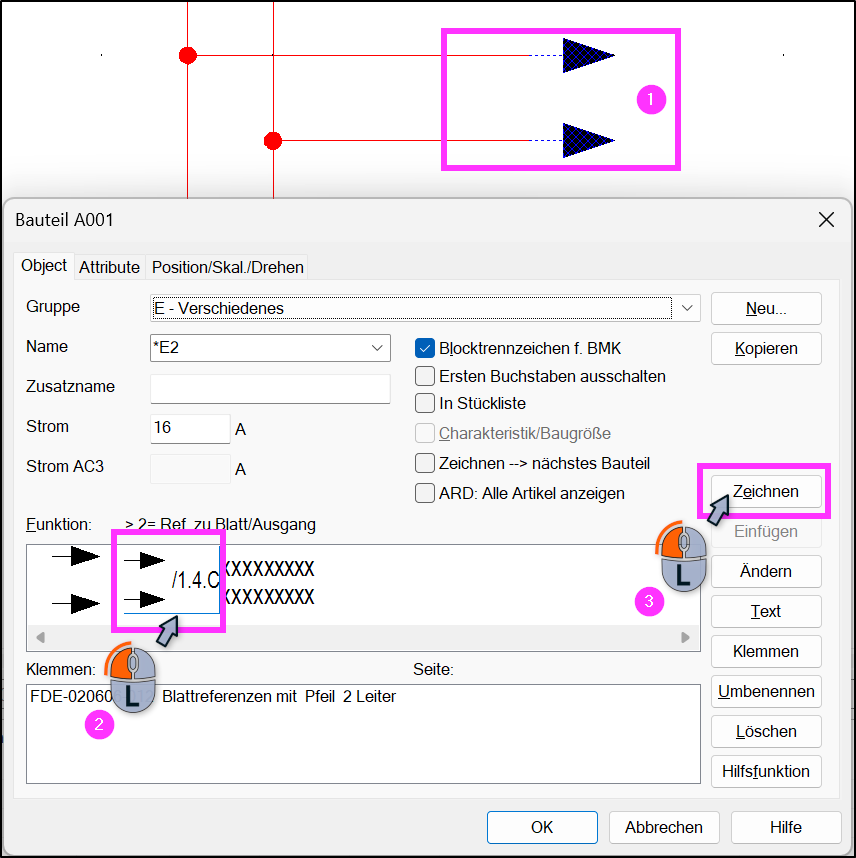

- Setzen Sie die Referenz an der gewünschten Position ab (1).
- Unmittelbar danach öffnet sich der Dialog Bauteil erneut.
- Wählen Sie hier nun die Funktion, welche beschriftet ist (2).
- Die Nummer zeigt, wo die erste Funktion abgesetzt wurde, im Beispiel auf Blatt 1, Quadrant 4C.
- Klicken Sie wiederum auf Zeichnen (3).
- Falls Sie die Seite für das Zeichnen der zweiten Funktion wechseln müssen:
- schließen Sie den Dialog,
- wechseln Sie die Seite
- und rufen Sie ihn erneut auf.

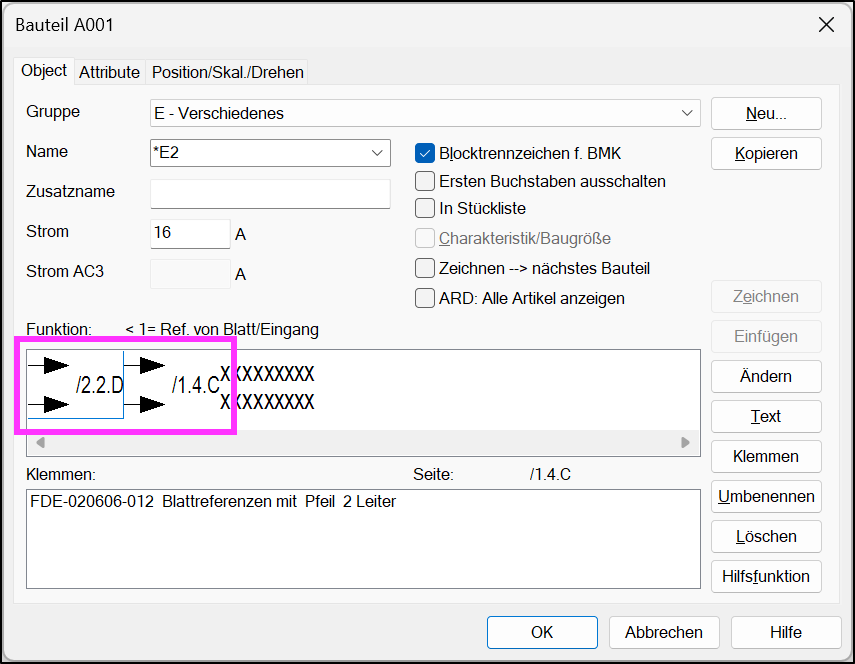

- Sobald das zweite Symbol gezeichnet wurde, ist im Bauteil-Dialog zu sehen, dass nun beide Funktionen beschriftet sind.
- Schließen Sie das Fenster.
- Betätigen Sie die Taste F5, um das Modell neu aufzubauen.

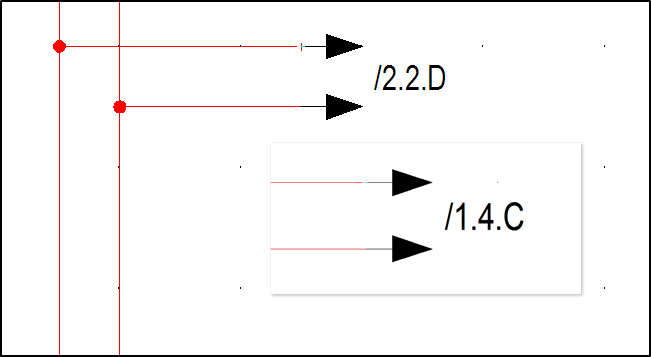

3. Ergebnis
- Die Referenz ist jetzt gezeichnet.

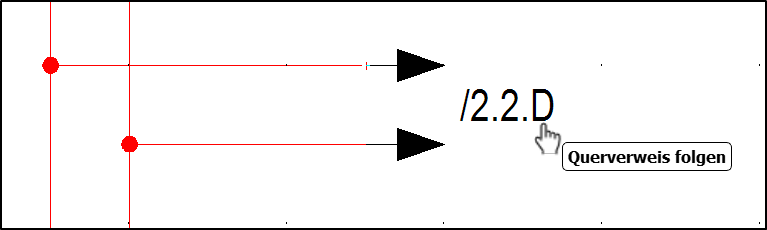

- Sie können diese als Link verwenden, um ihr zu folgen
- Bewegen Sie hierfür die Maus über die Beschriftung.
- Klicken Sie sie an, sobald Querverweis folgen erscheint.
