Die Ergebnisliste der Suchfunktion in (OPEN BIM)

Problembeschreibung:

Wie funktioniert die Ergebnisliste der Suche im OpenBIM-Modus, welche Aktionen kann ich mit dieser ausführen?

Troubleshooting:

Die Suchfunktion im OpenBIM-Modus wird in diesen Beiträgen genauer erklärt:

• Bestimmte Artikel in Arbeitsmodell finden
• Gleiche Artikel wie markierten finden

1. Funktionen der Suchergebnis-Liste

• Spalten
  • Objekttyp
  • Produkt
  • Produktnummer
  • Höhenreferenz
  • Abstand
  • Z-Koordinate
  • Layer
  • Raum
  • Gewerk
  • Modell
  • Medium
  • System
  • Name (Beschriftung)
  • Beschreibung (Beschriftung)

• Sie können eine oder mehrere Zeilen markieren.
  • Das/die markierten Objekt/e werden im Arbeitsmodell markiert.

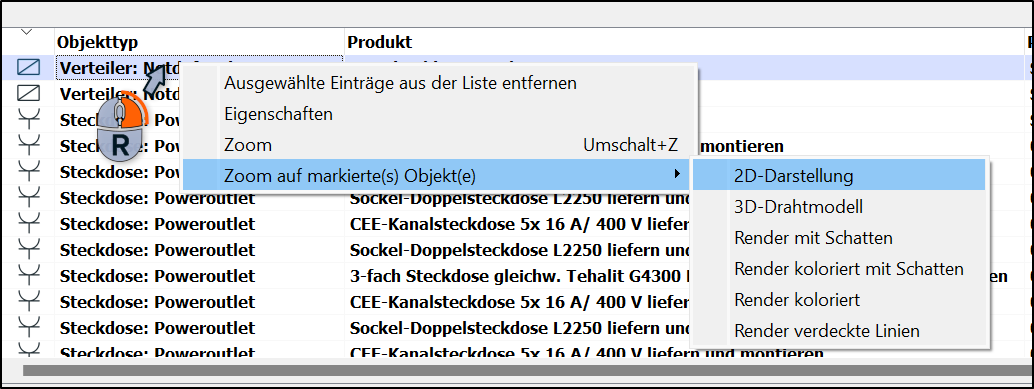

• Wenn Sie mit rechts auf die markierte(n) Zeile(n) klicken, haben Sie mehrere Möglichkeiten:
  • Ausgewählte Einträge aus der Liste entfernen
    • Es werden ausschließlich die markierten Zeilen aus der Liste entfernt, das Arbeitsmodell bleibt unverändert.
  • Eigenschaften
    • des markierten Objektes
      • nur bei einer markierten Zeile verfügbar
  • Zoom
    • auf Objekte im aktiven Arbeitsmodell
  • Zoom auf markierte(s) Objekt(e)
    • 2D-Darstellung
    • 3D-Drahtmodell
    • Render mit Schatten
    • Render koloriert mit Schatten
    • Render koloriert
    • Render verdeckte Linien





2. Suchergebnisse beibehalten

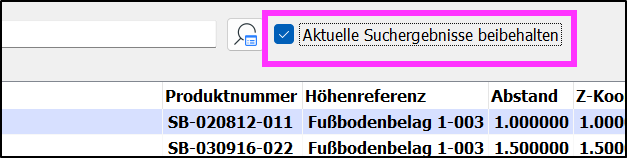

• Wenn die Option Aktuelle Suchergebnisse beibehalten aktiviert ist, werden Ergebnisse folgender Suchabfragen der Liste hinzugefügt.
