Gültig für: DDScad ab Version 20
Problembeschreibung:
Wie kann in DDScad 20 beim Zeichnen, zum Beispiel eines Kabels oder Kabelkanals, ein bestimmter Punkt für einen Richtungswechsel angesteuert werden?
Troubleshooting:
Das Vorgehen hat sich mit der Version 20 von DDScad verändert. Statt des Fadenkreuzes erfolgt dies nun über eine exaktere Methode.
1. Notwendige Voreinstellungen

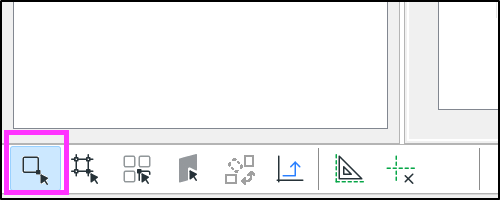

- Aktivieren Sie den Punktfang.

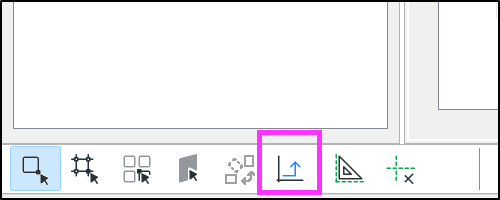

- Deaktivieren Sie den Ortho-Modus.
2. Zeichnen
- Beginnen Sie zu Zeichnen.

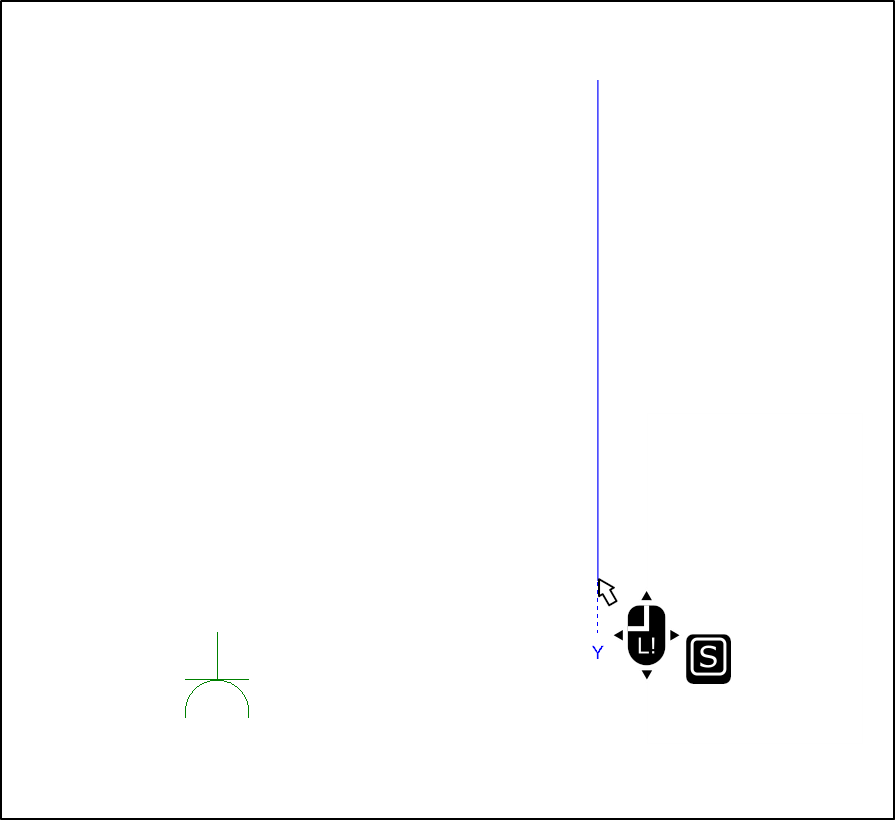

- Fixieren Sie durch Drücken der Taste S die Achse (X oder Y), in welcher Sie gerade zeichnen.

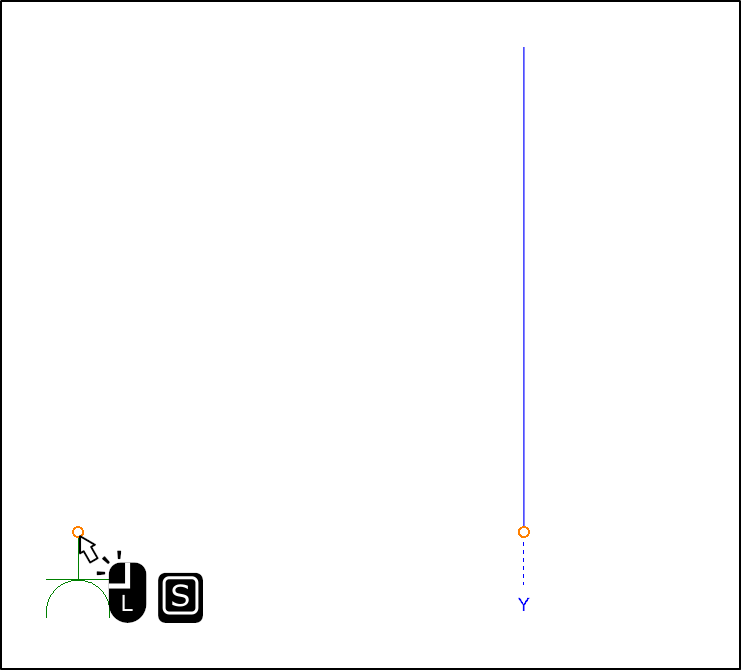

- Klicken Sie mit weiterhin gedrückter S-Taste auf den Zielpunkt, beispielsweise den Anschlusspunkt des Bauteils.

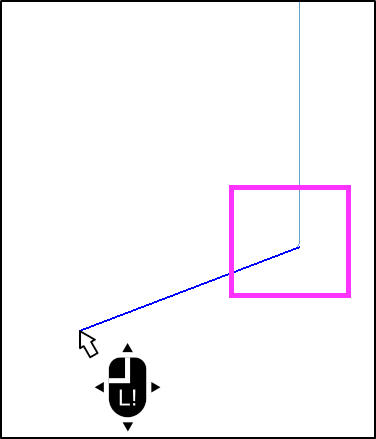

- Hierdurch wird festgelegt, an welcher X- oder Y-Position das gezeichnete Element die Richtung wechseln soll.
- Hierdurch wird festgelegt, an welcher X- oder Y-Position das gezeichnete Element die Richtung wechseln soll.
- Lassen Sie die Taste S los,

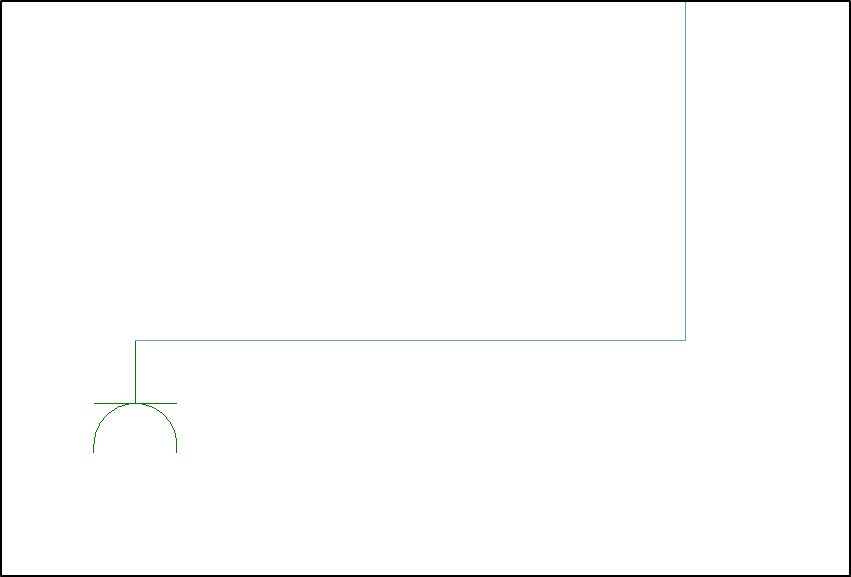

- Klicken Sie auf den Zielpunkt
