Problembeschreibung:
Dieser Beitrag zeigt, wie Sie ein Stromkreislayout erstellen, um KNX-Sensoren mit einem Kabel zu verbinden und am Verteiler anzuschließen.
Troubleshooting:

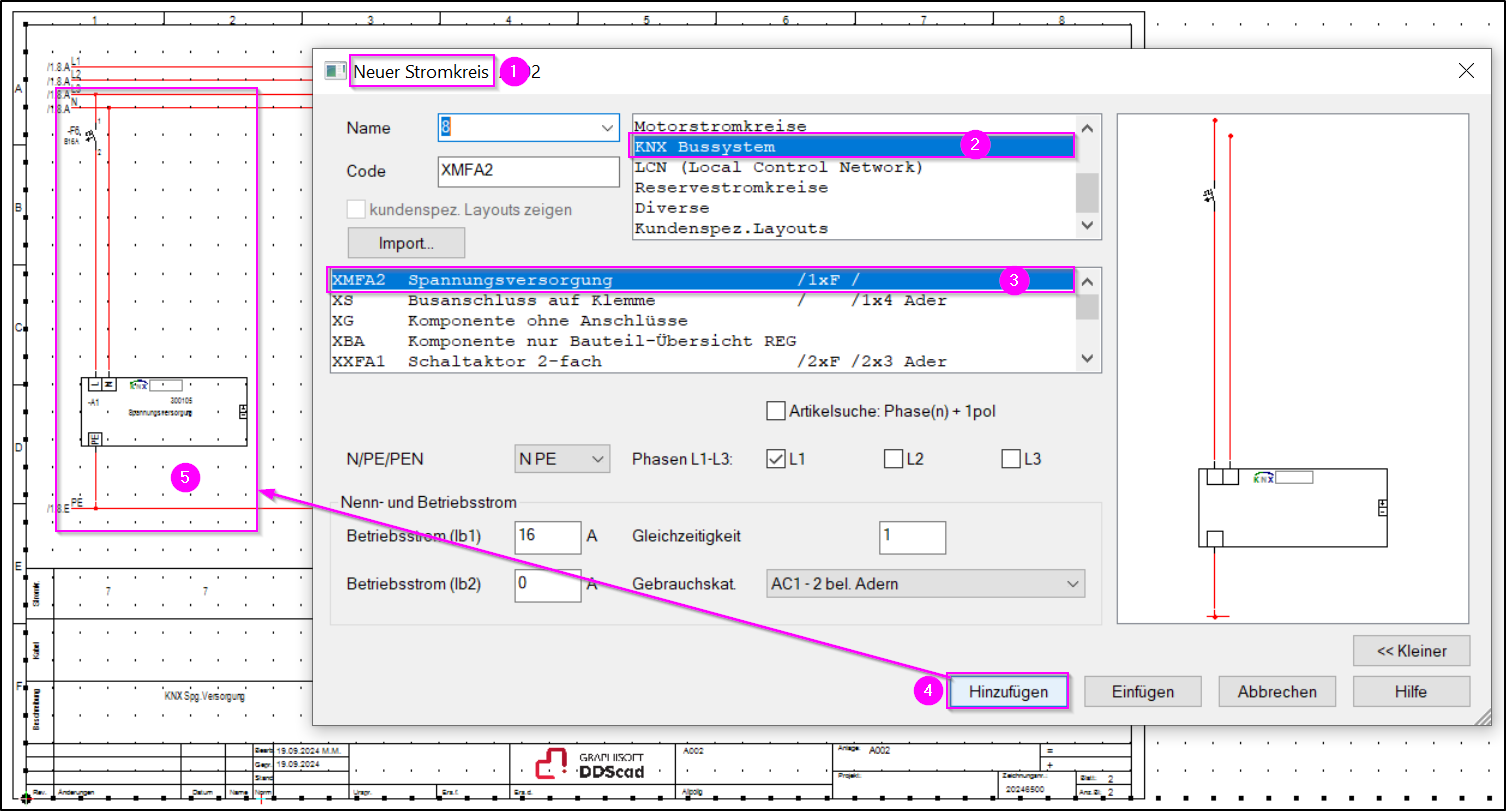

1. KNX Spannungsversorgung hinzufügen
- Fügen Sie einen neuen Stromkreis (1) aus der Kategorie KNX Bussystem (2) und Spannungsversorgung (3) hinzu (4-5).

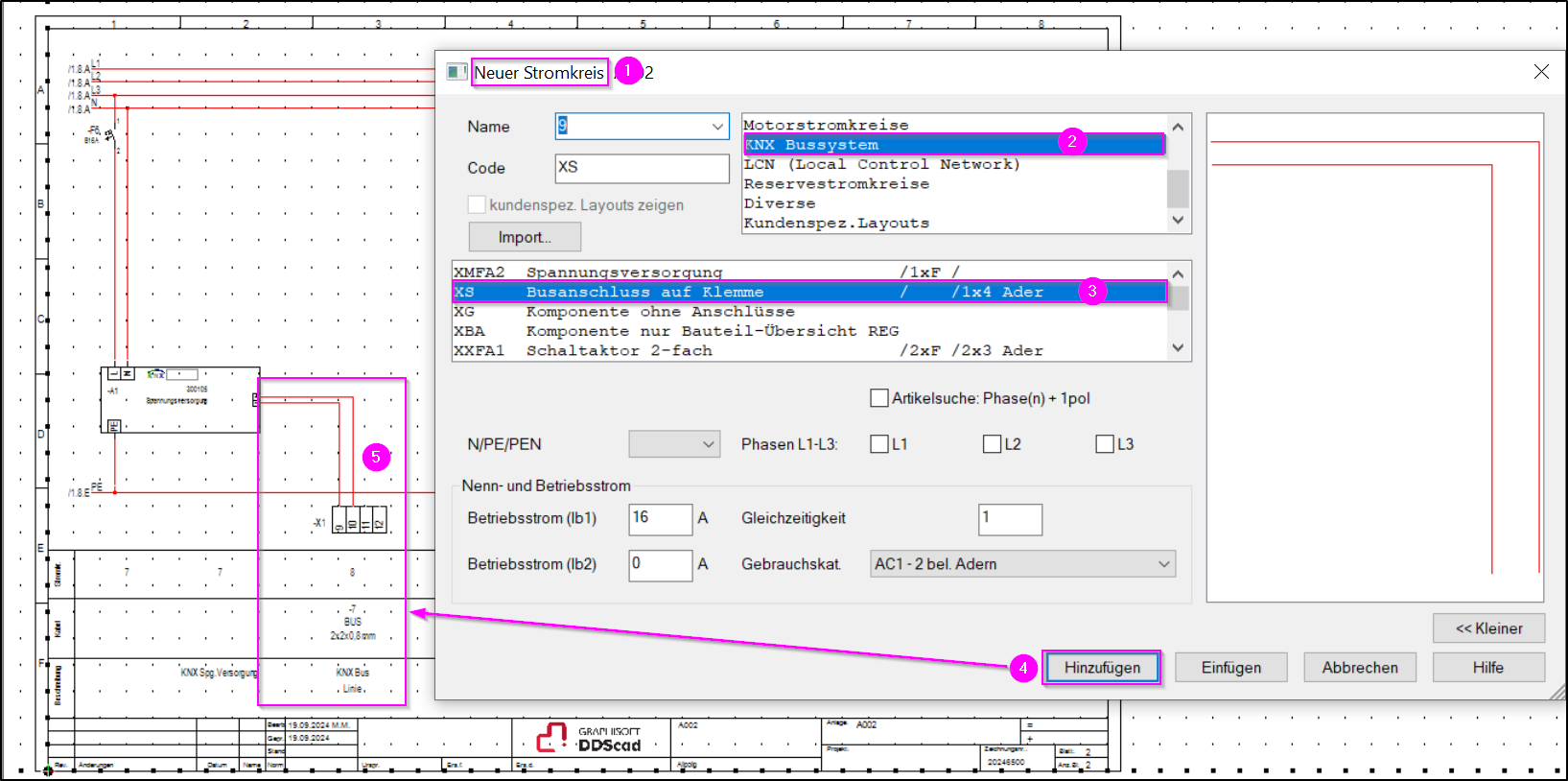

2. KNX Busanschluss auf Klemme hinzufügen
- Fügen Sie einen neuen Stromkreis (1) aus der Kategorie KNX Bussystem (2) und Busanschluss auf Klemme (3) hinzu (4-5).

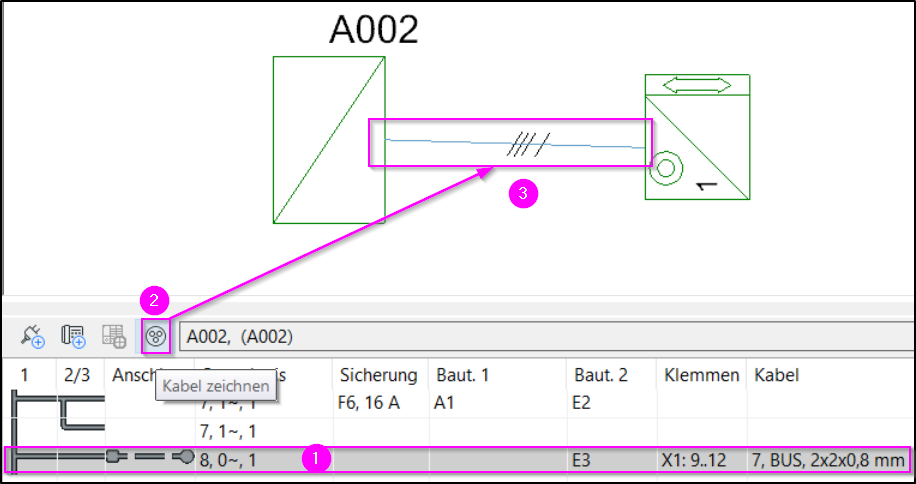

3. KNX Busleitung zeichnen
- Markieren Sie den Stromkreis (1) und erstellen Sie per Drag & Drop oder durch das Kabel zeichnen-Icon (2) eine Verbindung zwischen Verteiler und Sensoren (3).
