Problembeschreibung:

Wie kann eine Schnittebene definiert und die Ansicht für eine spätere Verwendung gespeichert werden?

Voraussetzung ist, dass ein Gebäudemodell besteht.
- Dies kann in DDScad erstellt oder mittels IFC-Datei importiert worden sein.

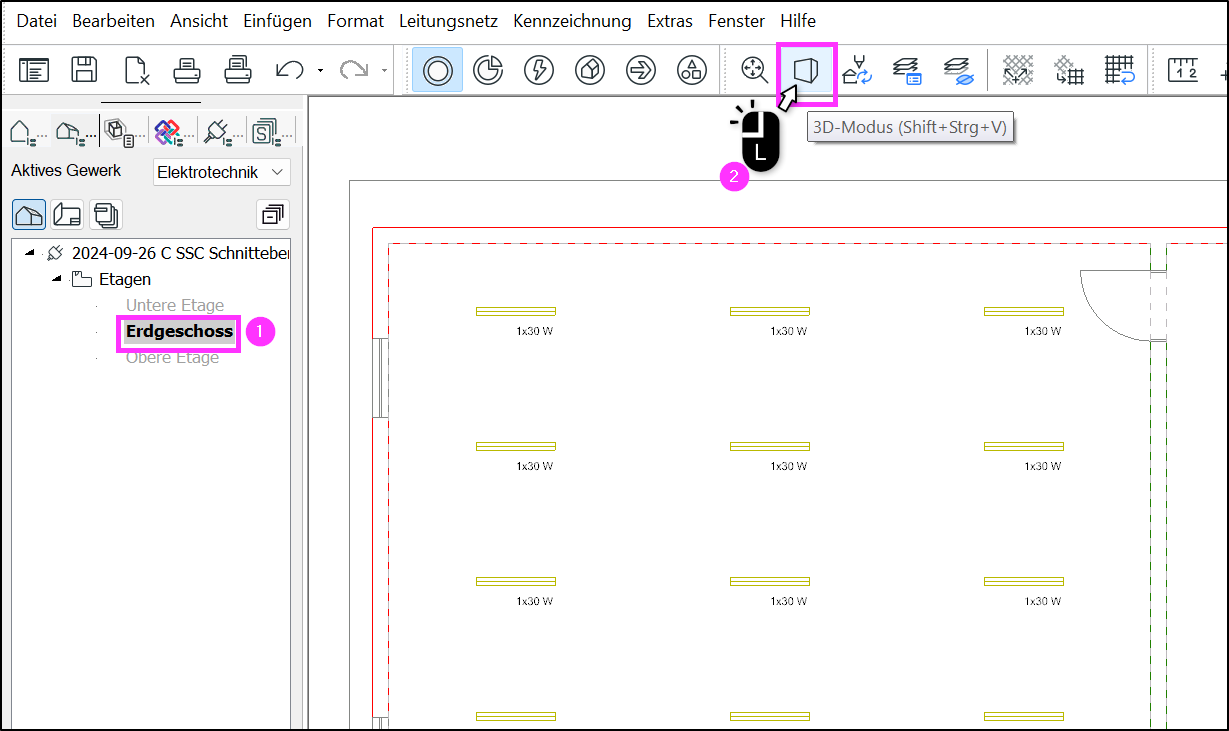

Öffnen Sie im Projektnavigator das Arbeitsmodell, für welches Sie einen Schnitt erstellen möchten (1).
Klicken Sie dann auf die Schaltfläche 3D-Modus (2).
Das Modell wird nun in 3D geöffnet.

Klicken Sie mit Rechts in einen freien Bereich im Ansichtsfenster (1).
Wählen Sie anschließend aus dem Kontextmenü den Eintrag Schnittebenen definieren (2).

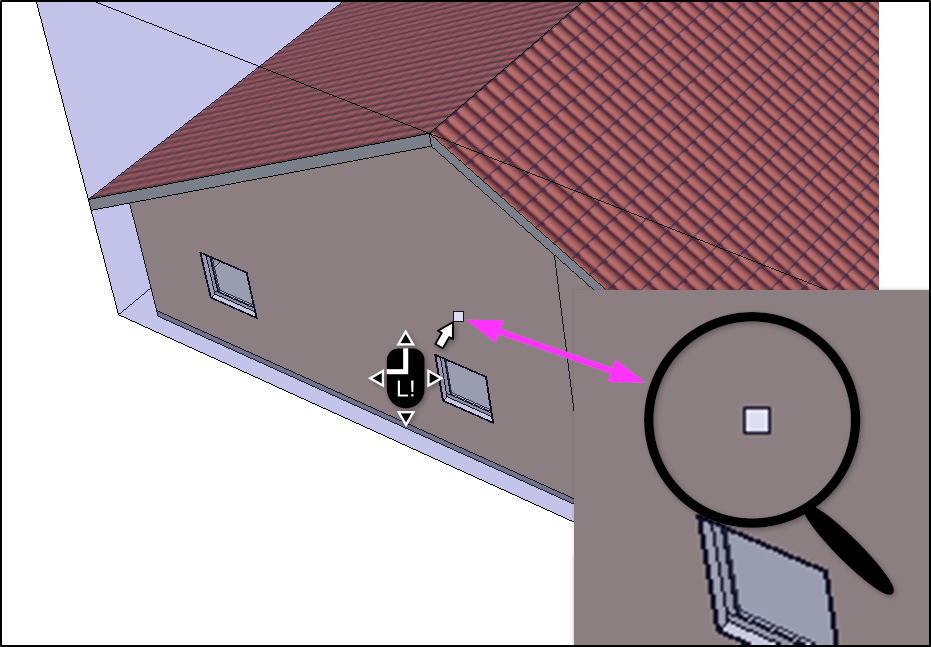

Daraufhin werden um das Gebäudemodell herum dessen Grenzen angezeigt, welche die Schnittebenen darstellen.

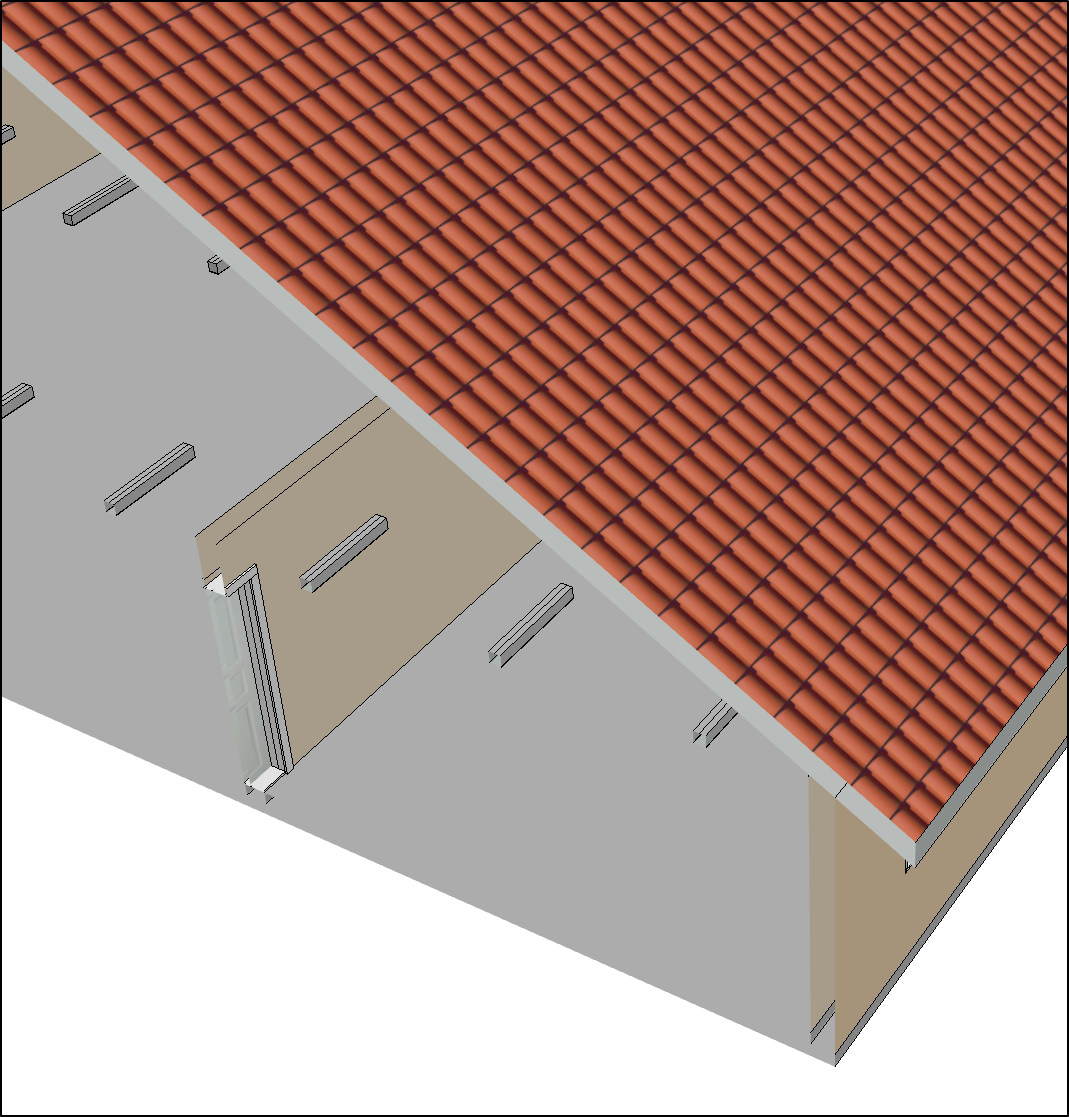

Diese lassen sich nun mit der Maus mittels der vorhandenen Anfasser verschieben, bis das Modell wie gewünscht dargestellt wird.
beenden Sie diesen Vorgang mit der Taste Escape.

Um die Schnittebenen zu verändern klicken Sie mit Rechts in einen freien Bereich im Ansichtsfenster (1).
Wählen Sie anschließend aus dem Kontextmenü den Eintrag Schnittebenen definieren (2).

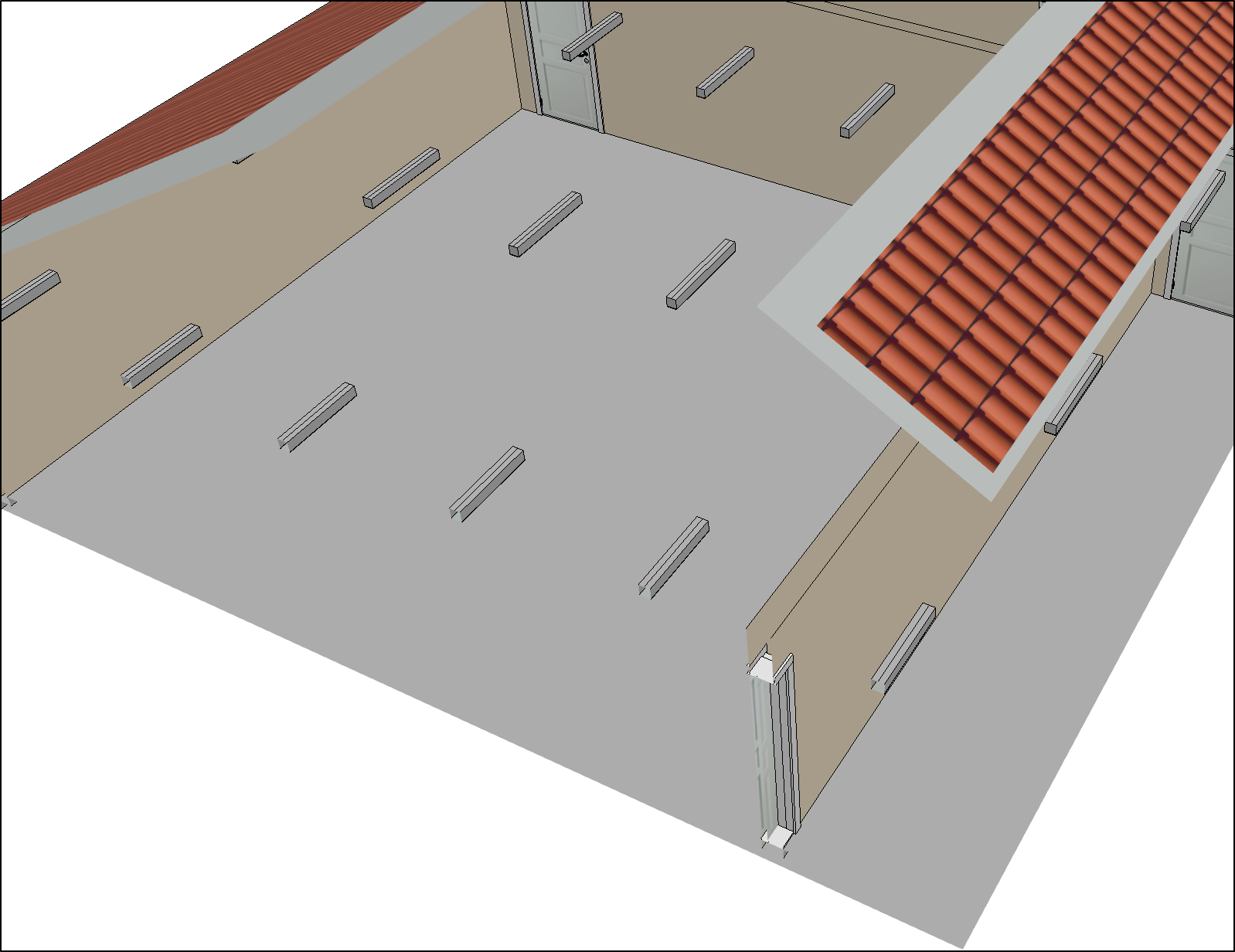

Passen Sie die Ansicht wie gewünscht durch Verschieben der Anfasser an und beenden Sie wiederum mit Escape.

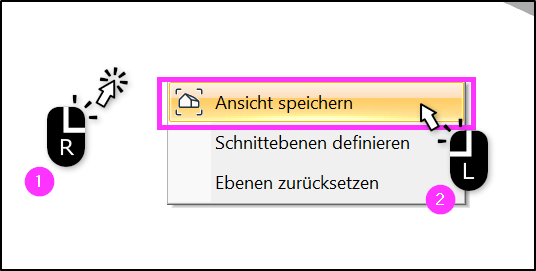

Um die erstellte Ansicht zu speichern, klicken Sie mit Rechts in einen freien Bereich im Ansichtsfenster (1).
Wählen Sie anschließend aus dem Kontextmenü den Eintrag Ansicht speichern (2).

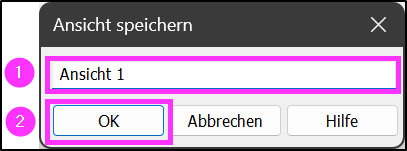

Daraufhin öffnet sich ein Dialog in welchem Sie einen Namen für diese Ansicht vergeben können (1).
Bestätigen Sie dies mit OK.

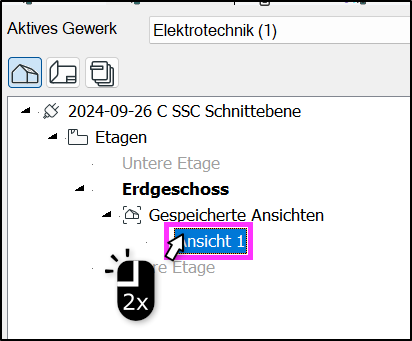

Die Ansicht kann nun im Projeketnavigator jederzeit wieder aufgerufen werden.

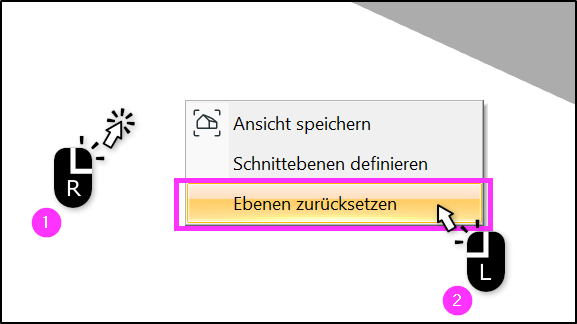

Um das Gebäudemodell wieder so darzustellen, wie vor dem Definieren der Schnittebenen, klicken Sie mit Rechts in einen freien Bereich im Ansichtsfenster (1).
Wählen Sie anschließend aus dem Kontextmenü den Eintrag Ebenen zurücksetzen (2).
Die gespeicherte Ansicht bleibt dennoch erhalten.
