Problembeschreibung:
In diesem Beitrag wird erklärt, wie man einen neuen Kabeltyp für die Verwendung in der Verteilerdokumentation erstellen kann.
Troubleshooting:

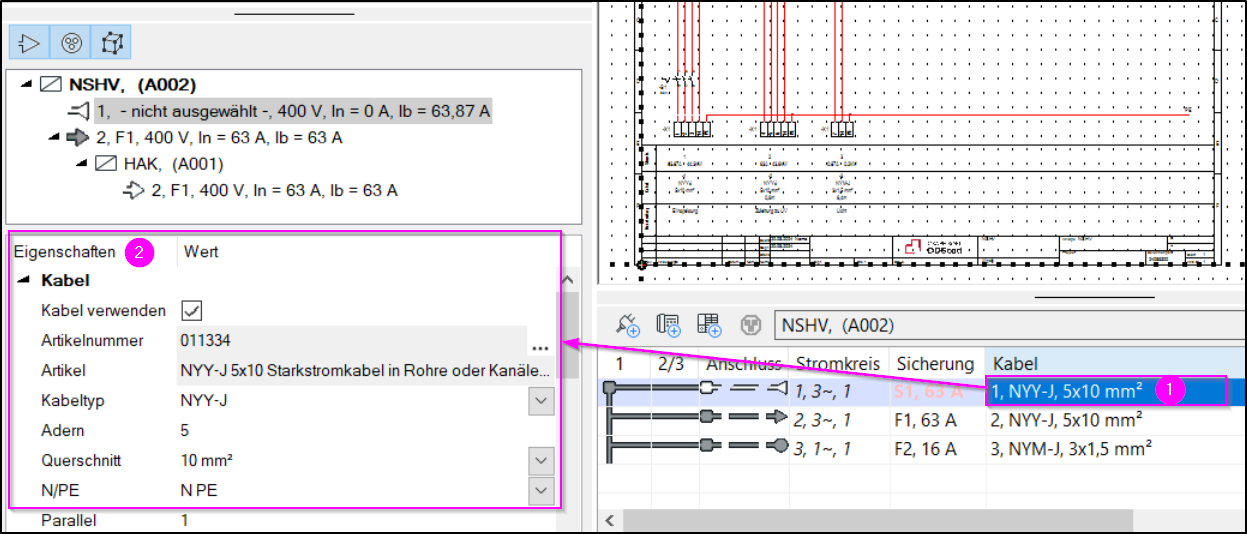

1. Vorauswahl
- Klicken Sie auf die Zelle (1) "Kabel" in der Verteiler-Stromkreisliste. Wählen Sie dann in dem damit korrespondierenden Systemnavigator-Eigenschaftenfenster (2) einen geeigneten Artikel aus. Stellen Sie sicher, dass Anzahl der Adern und Querschnitt des Kabels passen. Definieren Sie diese Parameter im Eigenschaftenfenster.

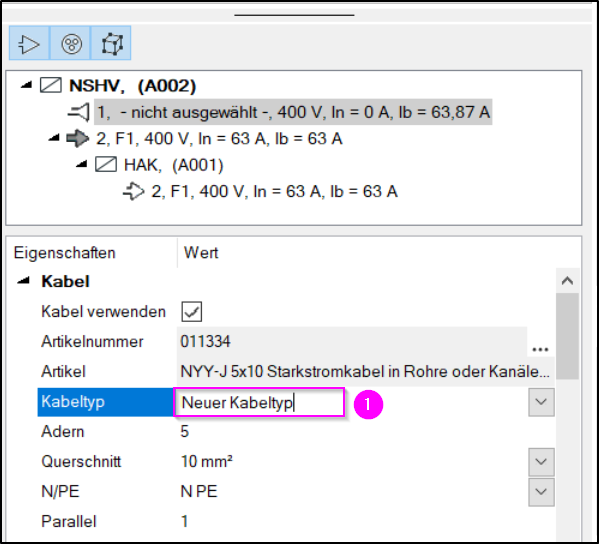

2. Kabeltyp erstellen
- Klicken Sie im Systemnavigator-Eigenschaftenfenster in die Zelle (1) mit dem Kabeltyp, ersetzen Sie den Namen durch (hier im Beispiel) "Neuer Kabeltyp" und bestätigen Sie mit Enter.

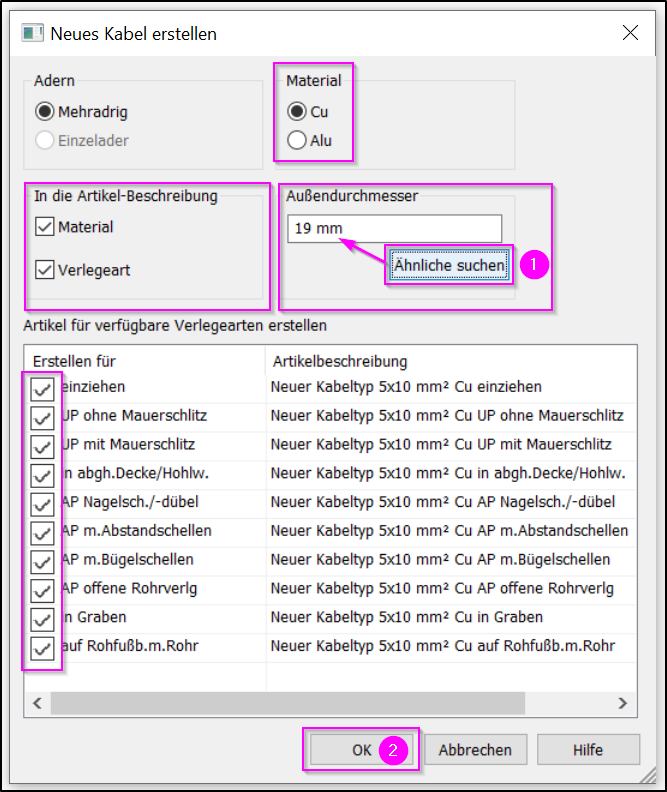

3. Kabeltyp parametrieren
- Parametrieren Sie den neuen Kabeltyp, ergänzen Sie den Außendurchmesser durch "Ähnliche suchen" (1) oder manuelle Eingabe und schließen Sie mit "OK" (2) ab.

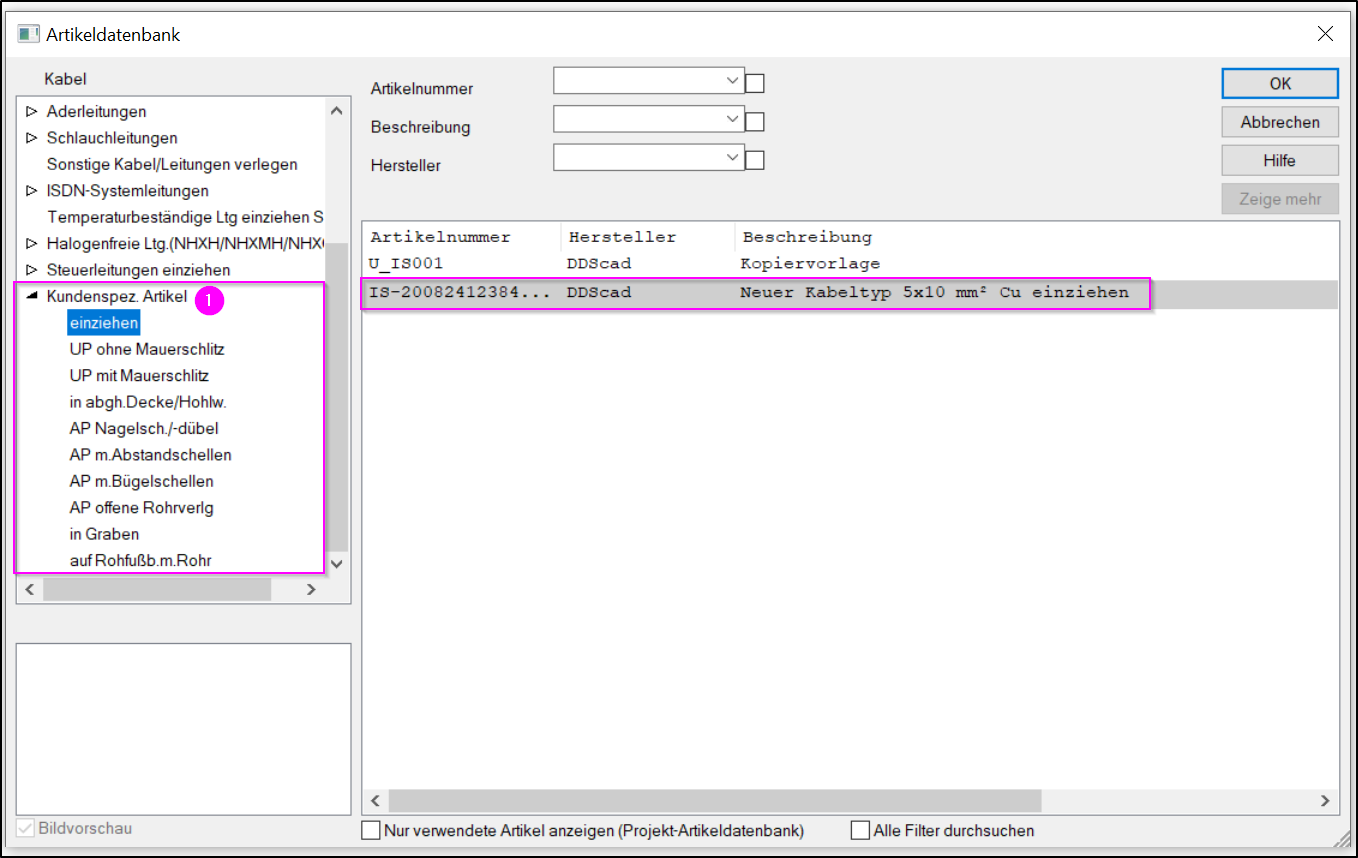

4. Kabeltyp in der Artikeldatenbank
- Sie finden den neuen Kabeltyp in der Artikeldatenbank unter Kundenspezifische Artikel (1) und den untergliederten Verlegearten.
