Problembeschreibung:
Dieser Beitrag erläutert, wie man von der Verteiler-Stromkreisliste über eine Stromkreiszeile zum Systemnavigator navigiert, von dort zur Etage des gezeichneten Stromkreises und wieder zurück zur Stromkreisliste und Systemnavigator beziehungsweise zur entsprechenden Zeile.
Troubleshooting:
1. Voraussetzungen
-

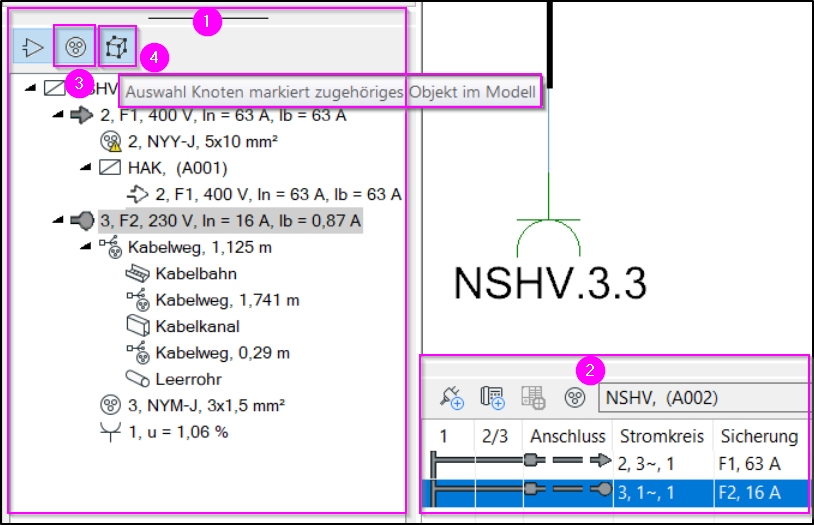

Der Systemnavigator (1) ist über die Symbolleiste eingeschaltet und die Stromkreisliste (2) geöffnet.
-
Im Systemnavigator (1) sind die Icons "Alle Kabel anzeigen" (3) und "Knoten markieren" (4) aktiviert und blau hinterlegt.
2. Navigation Stromkreisliste > Systemnavigator > Stromkreisliste

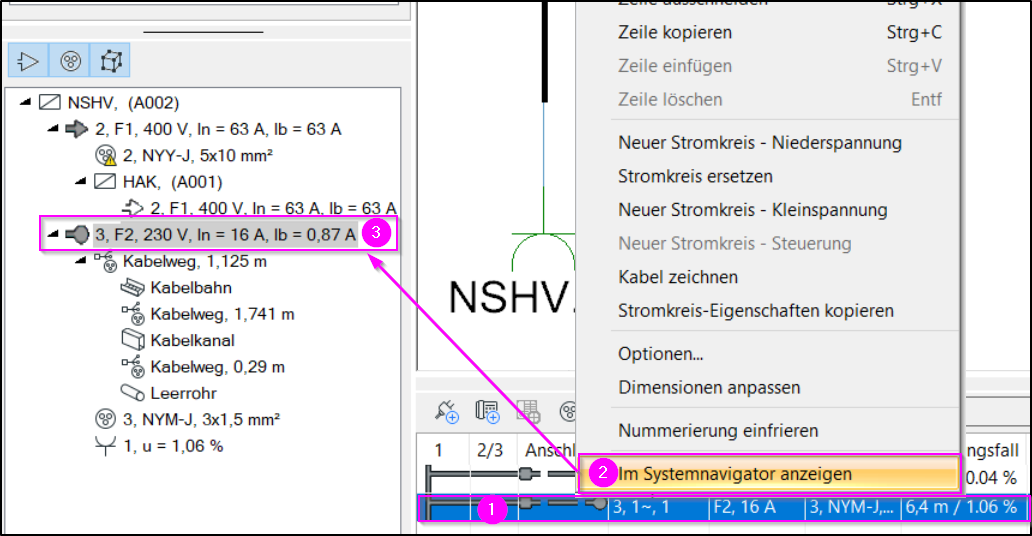

- Markieren Sie eine Zelle oder Zeile in der Stromkreisliste (1), Rechtsklick und im Kontextmenü "Im Systemnavigator anzeigen" (2) auswählen. Im Systemnavigator wird der Stromkreis (3) markiert.

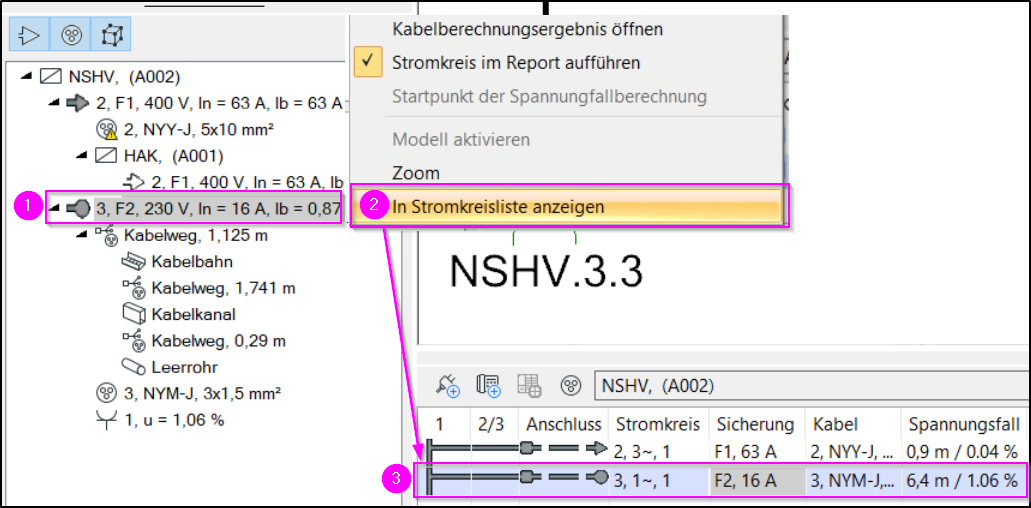

- Markieren Sie einen Stromkreis (1) im Systemnavigator, Rechtsklick und im Kontextmenü "In Stromkreisliste anzeigen" (2) auswählen. In der Stromkreisliste wird die Stromkreiszeile (3) markiert.
3. Navigation Systemnavigator > Etage
-

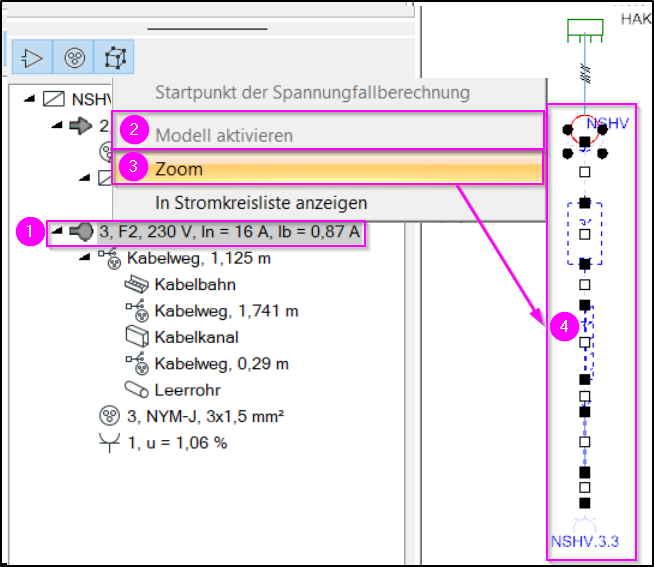

Markieren Sie einen Stromkreis (1) im Systemnavigator, Rechtsklick und "Modell aktivieren" (2) wählen oder direkt Zoom (3) auswählen. "Modell aktivieren" (3) ist ausgegraut, wenn der Stromkreis in der aktuellen Etage gezeichnet wurde, diese also zur Darstellung nicht gewechselt werden muss.
Hinweis: ist der betreffende Stromkreis noch nicht genutzt oder platziert, so ist "Zoom" ohne Funktion.
4. Navigation Etage > Stromkreisliste und Systemnavigator
-

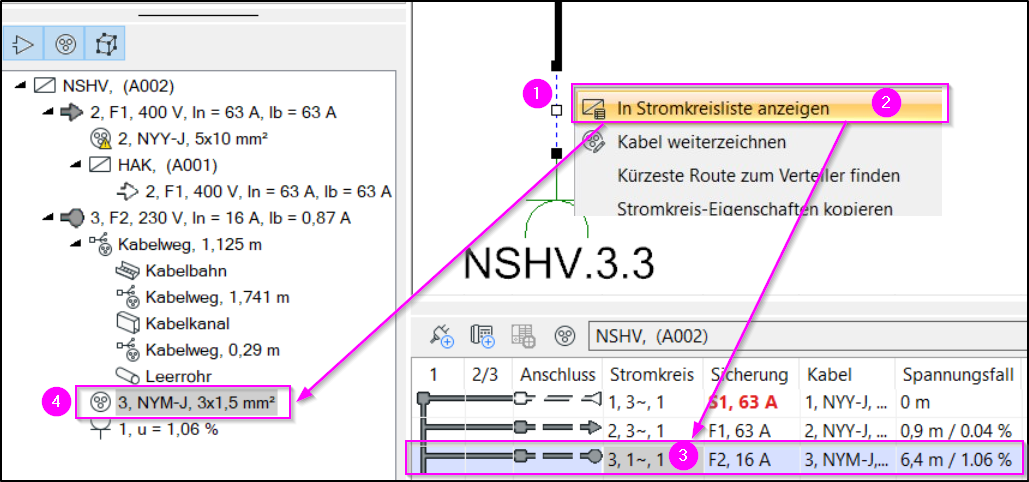

Markieren Sie einen an einen Verteiler angeschlossenes Kabel/Leitung/Stromkreis (1) in der Etage, Rechtsklick und "In Stromkreisliste anzeigen" (2) auswählen. In der Stromkreisliste (3) und Systemnavigator (4) wird die Stromkreiszeile markiert.
