Leere Blätter in die Verteilerdokumentation einfügen

Problembeschreibung:

Ich möchte leere Blätter in die Verteilerdokumentation einfügen. Wie muss ich vorgehen?

Troubleshooting:

Diese Anleitung kann bei verschiedenen Situationen helfen:
Bei dem Einfügen von Blättern, welche nicht automatisch von DDScad ausgefüllt werden sollen, als auch bei dem Verhalten, dass die angelegten Stromkreise nicht mehr automatisch gezeichnet werden.

Blattliste öffnen, Kontextmenü auswählen und Blatt einfügen

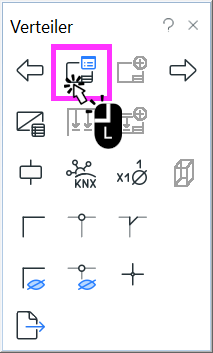

Befindet man sich in der Verteilerdokumentation, wird die Symbolleiste (Werkzeuge) Verteiler angezeigt. Hier kann die Blattverwaltung geöffnet werden.

1. Blattverwaltung öffnen

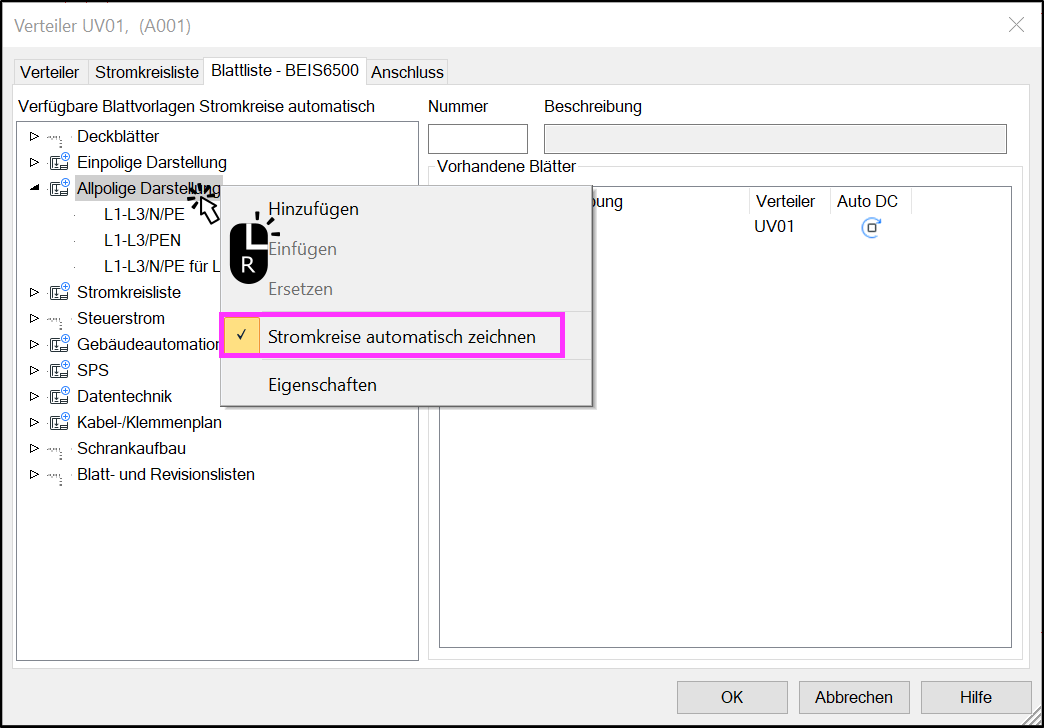

2. Kontextmenü der entsprechenden Kategorie aufrufen

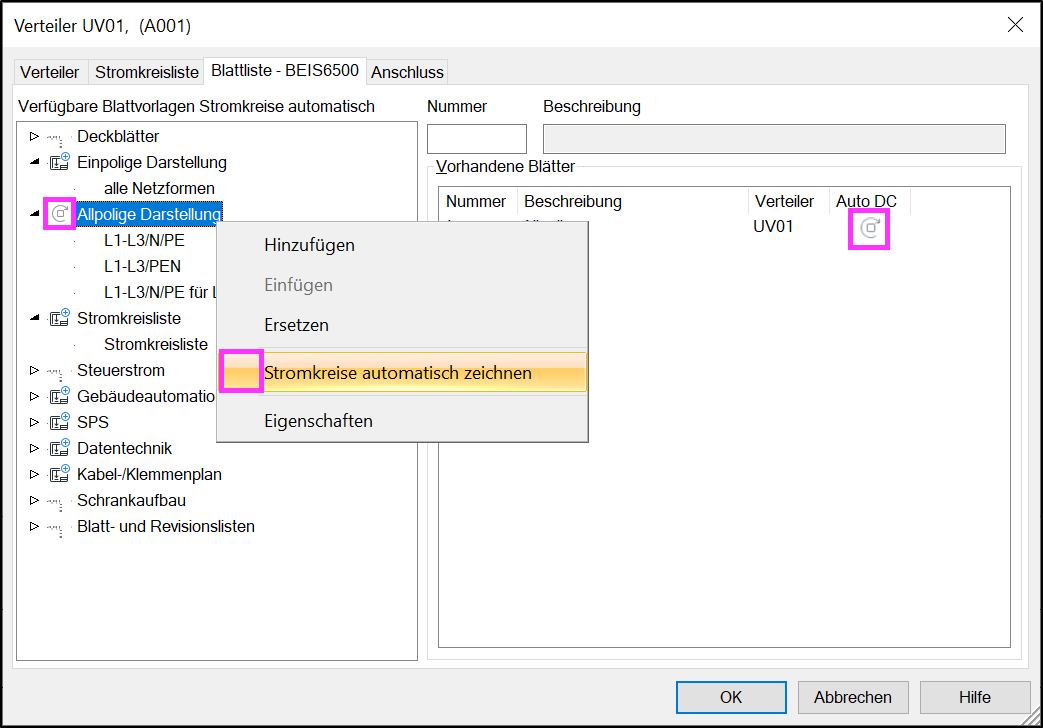

3. Prüfen der aktuellen Zeichenart

   Wird im Kontextmenü Stromkreise automatisch Zeichnen deaktiviert, ändert sich dementsprechend das Symbol in der Blattvorlagenliste und im vorhandenen Blatt. Auch der Haken im Kontextmenü wird entfernt.




4. Nun kann aus der Kategorie Allpolige Darstellung die entsprechende Blattvorlage ohne automatisch generierten Inhalt eingefügt werden. Hierfür bestehen zwei Möglichkeiten:

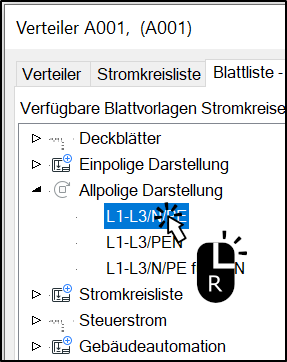

   • Im bereits geöffneten Fenster (Verteiler > Blattliste) die Vorlage per Rechtsklick einfügen

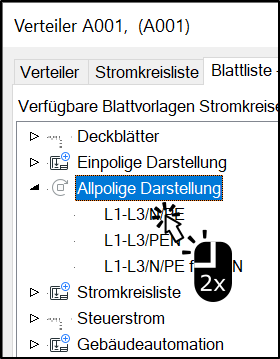

   • Per Doppelklick auf die gewünschte Blattvorlage
