Problembeschreibung:
Nachdem Objekte gezeichnet oder modelliert wurden, können ihre Eigenschaften später geändert werden. Die Funktion "Objekte suchen und bearbeiten" ermöglicht es, identische Objekte zu finden und deren Eigenschaften gemeinsam zu ändern.
Troubleshooting:
1. Ausgangslage

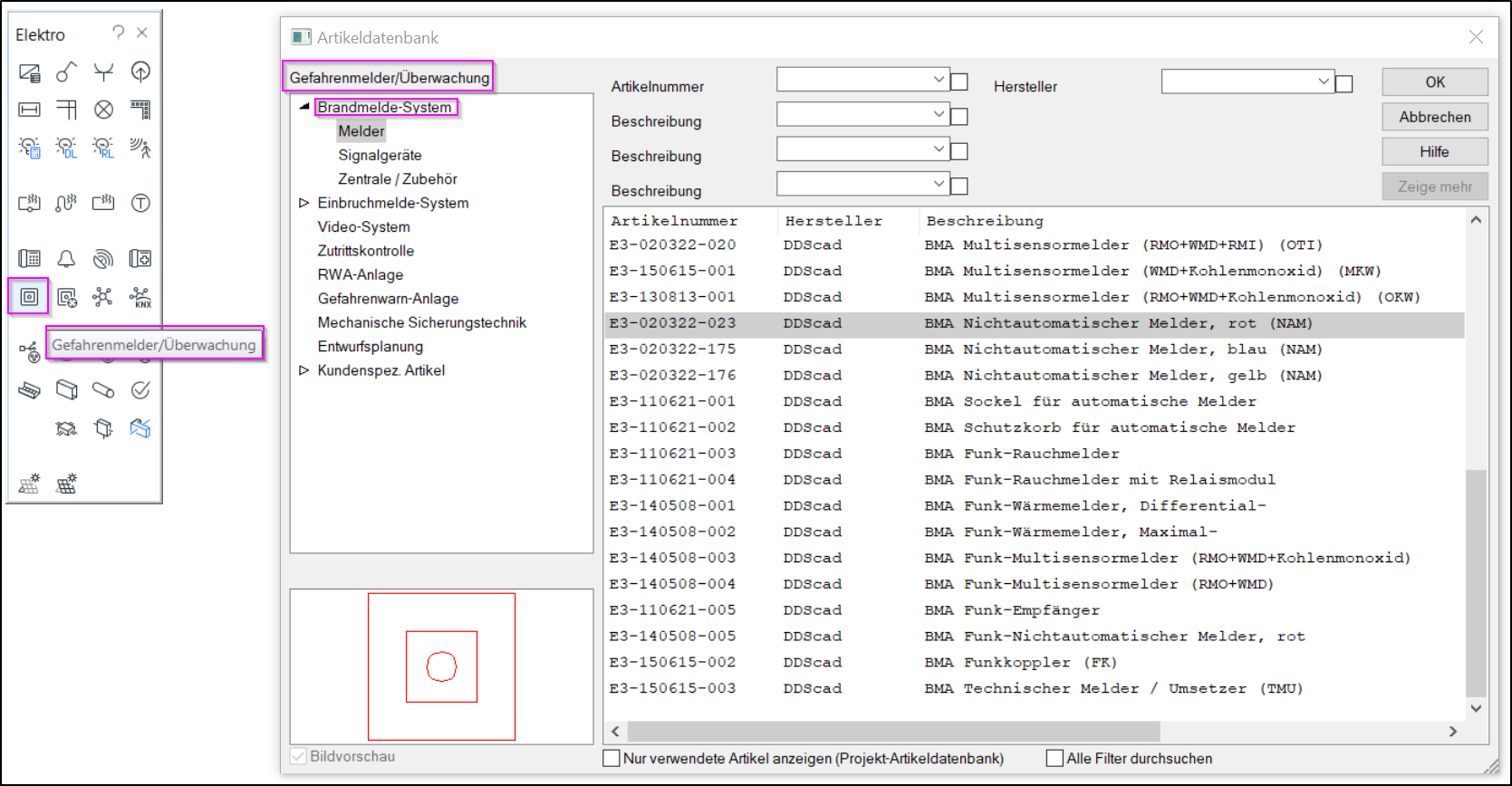

In unserem Beispiel haben Sie verschiedene Objekte aus dem Elektro-Werkzeugkasten und der Objektgruppe Gefahrenmelder/Überwachung in verschiedenen Räumen platziert. Jetzt möchten Sie die Hauptskalierung aller Objekte für 2D ändern.
2. Objekt auswählen

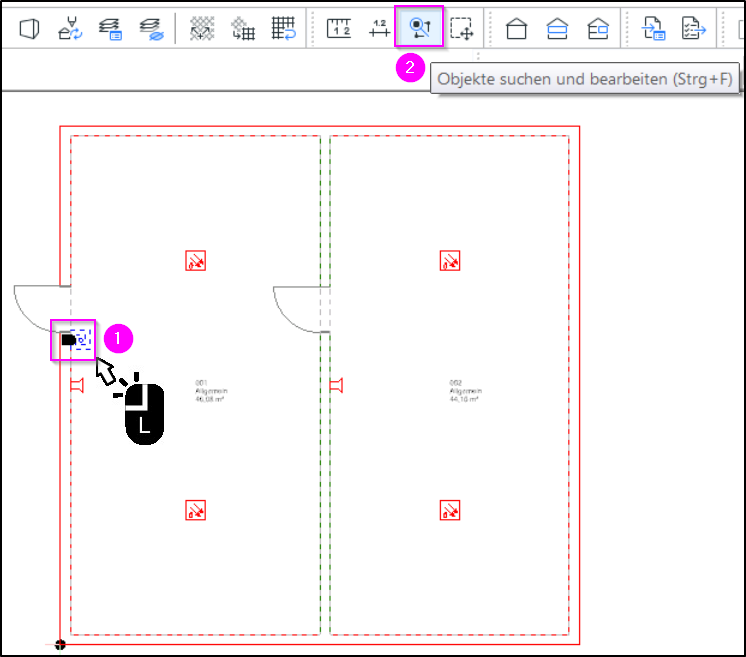

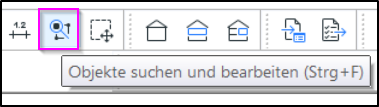

- Wählen Sie ein isoliertes Objekt, z.B. einen Handmelder (1), aus. Klicken Sie in der Symbolleiste auf Objekte suchen und bearbeiten (2).
3. Filter prüfen und auswählen

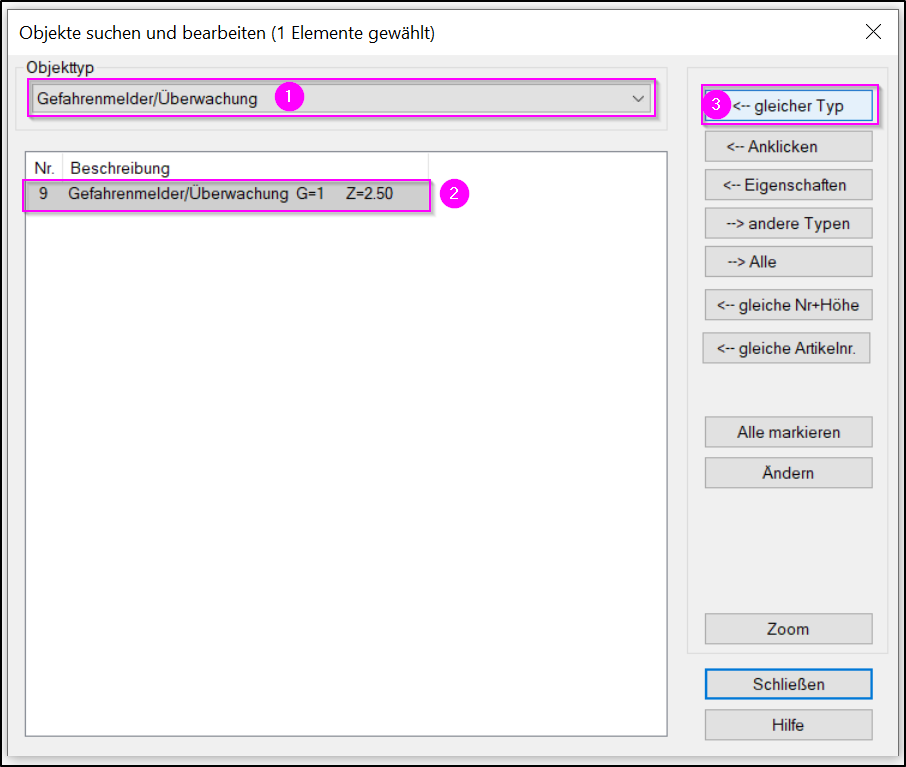

- Der Objekttyp bzw. die Gruppe der Gefahrenmelder/Überwachung (1) erscheint automatisch auf dem Tab. Das hervorgehobene Objekt aus der Zeichnung wird in der Liste markiert (2). Wählen Sie <-- Gleicher Typ, (3) um alle Objekte desselben Typs zu filtern.
4. Prüfen und Änderungen durchführen

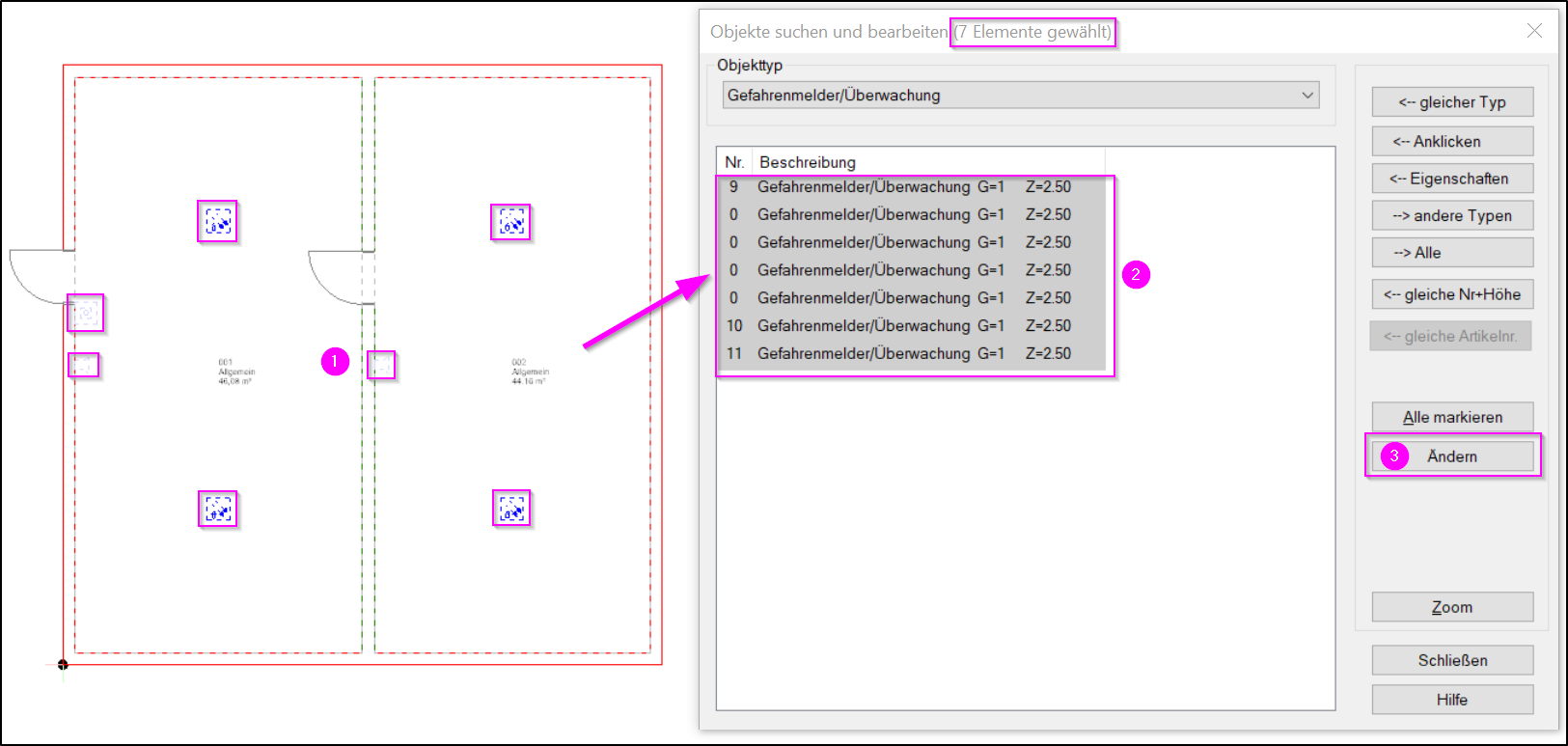

- Alle Gefahrenmelder/Überwachungsobjekte auf der geöffneten Etage werden in der Liste (2) und Zeichnung (1) hervorgehoben.
- Überprüfen Sie die Liste, um Objekte auszuwählen oder zu markieren. Klicken Sie auf Ändern (3), um alle Objekte zu bearbeiten.
5. Objekt Eigenschaften ändern

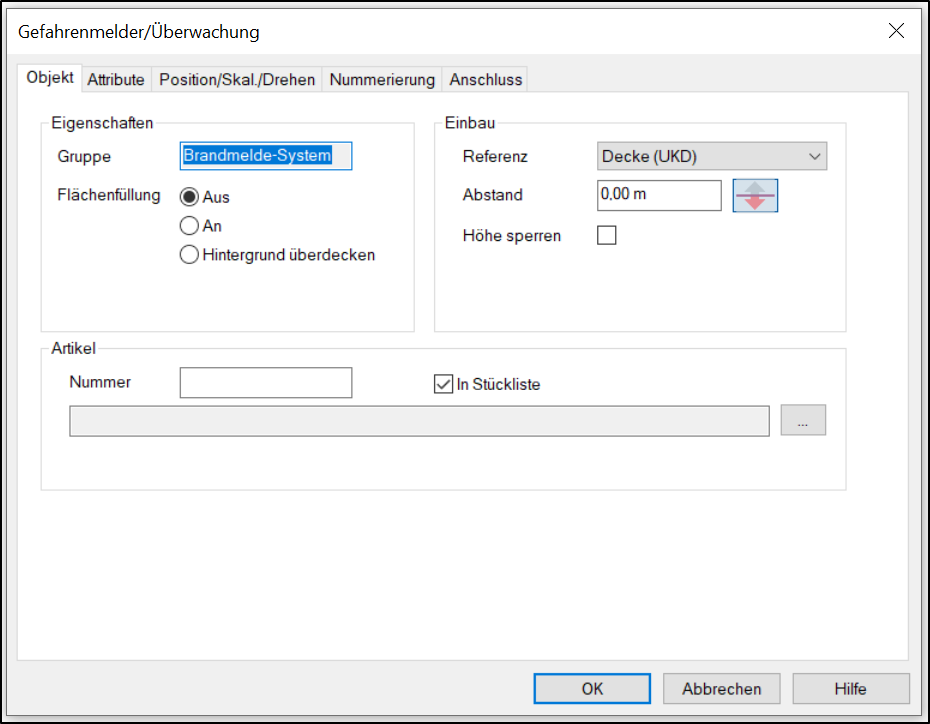

- Das Eigenschaftenfenster für den Objekttyp/ die Objektgruppe der Gefahrenmelder/Überwachung öffnet sich.

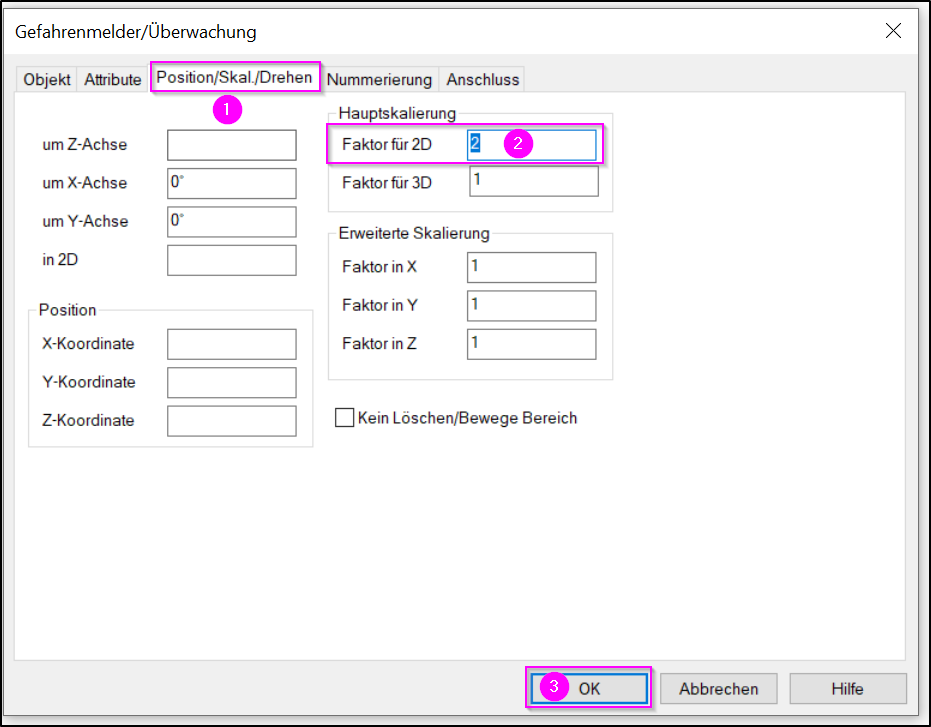

- Wechseln Sie zum Tab Position/Skal./Drehen (1). Ändern Sie den Hauptskalierungsfaktor für 2D (2) von 1 auf 2. Klicken Sie auf OK (3).
6. Änderungen prüfen und Funktion beenden
- Anschließend werden Sie automatisch zum Fenster Objekte suchen und bearbeiten zurückgeführt.

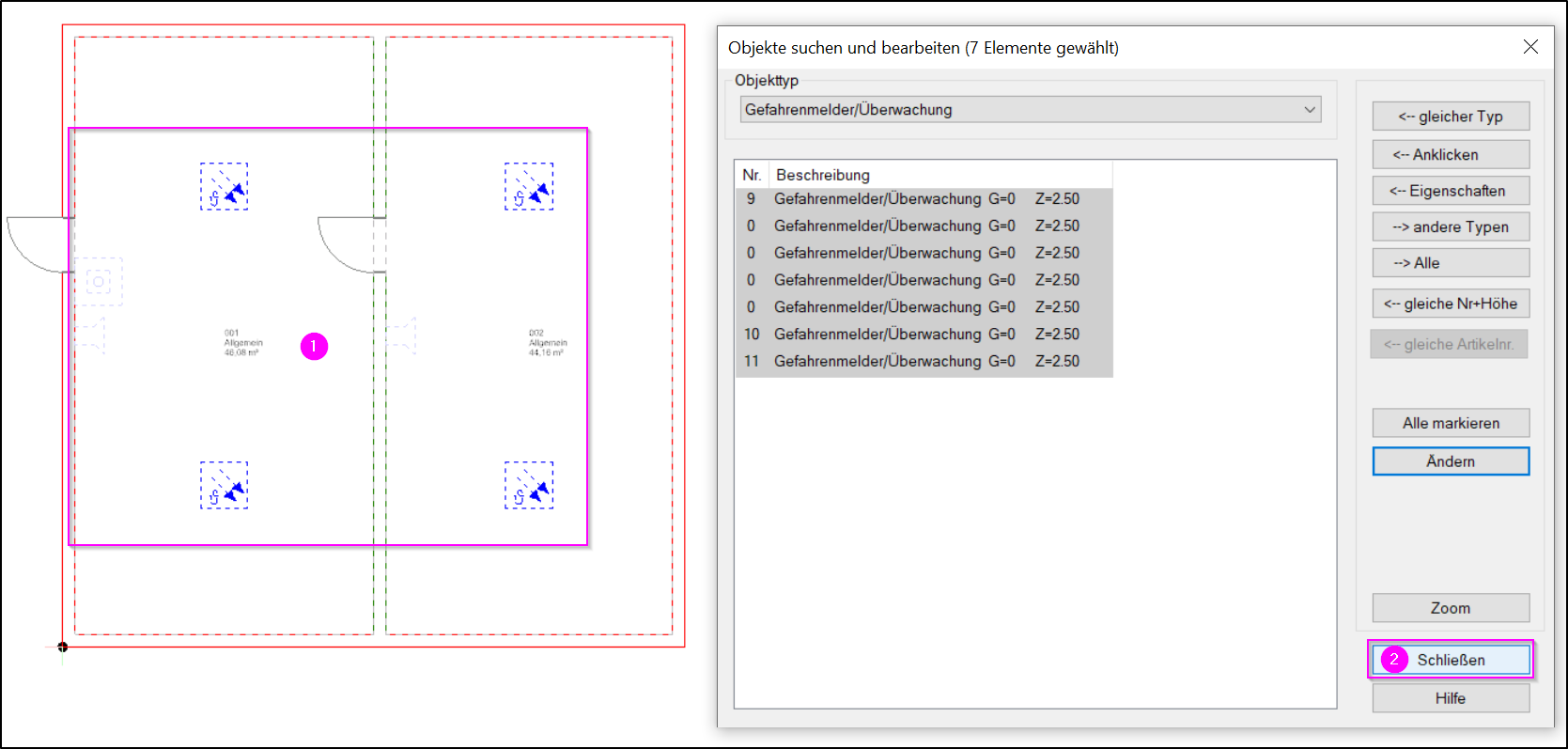

- Überprüfen Sie die Skalierung der markierten Objekte (1). Übernehmen Sie die Änderungen und klicken Sie auf Schließen (2), um die Funktion zu beenden.
