Ansichten Schrankaufbau in Verteilerdokumentation einfügen

Problembeschreibung:

Hier wird erläutert, wie man eine im Schrankaufbau-Modus erstellte Ansicht in die Verteilerdokumentation auf dem Schrankaufbau-Blatt integrieren kann.

Troubleshooting:

1. Voraussetzungen

• Eine Verteilerdokumentation wurde erstellt.
• Das Blatt Schrankaufbau wurde bei Vorhandene Blätter hinzugefügt.
• Im Modus Schrankaufbau wird der Verteiler dargestellt.

2. Ansichten einfügen

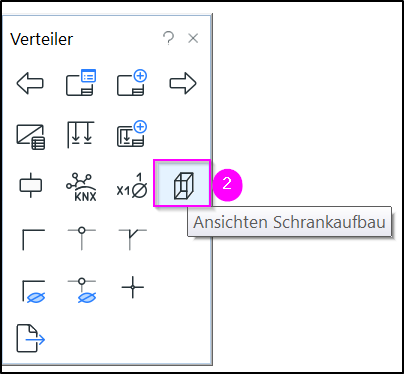

1. In der Symbolleiste das Icon Standard-Werkzeuge auswählen
2. In der Werkzeugkiste auf die Funktion Ansichten Schrankaufbau (2) einfügen.



3. Verteiler-Ansichten auswählen

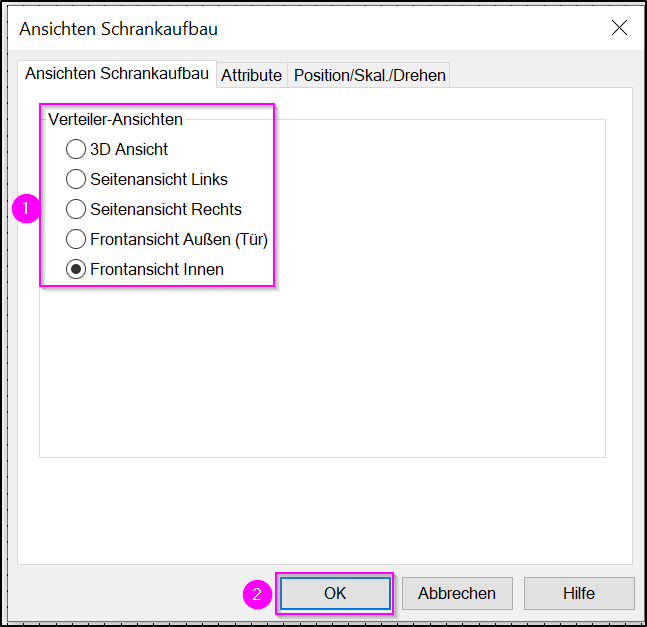

1. Wählen Sie eine Ansicht aus, indem sie die zugehörige Checkbox (1) aktivieren
2. Klicken Sie auf OK (2).






4. Hauptskalierung anpassen

1. Tab Position/Skalierung/Drehung (1) wechseln. Hauptskalierungsfaktor für 2D (2) anpassen.
2. Mit OK (3) bestätigen.






5. Einfügepunkt wählen

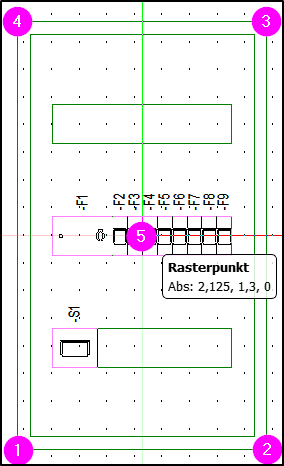

1. Legen Sie durch mehrmaliges Drücken der Leertaste den Einfügepunkt (1-5) in der Mitte (5) der Verteiler-Ansicht fest.



6. Mittig im Blatt absetzen

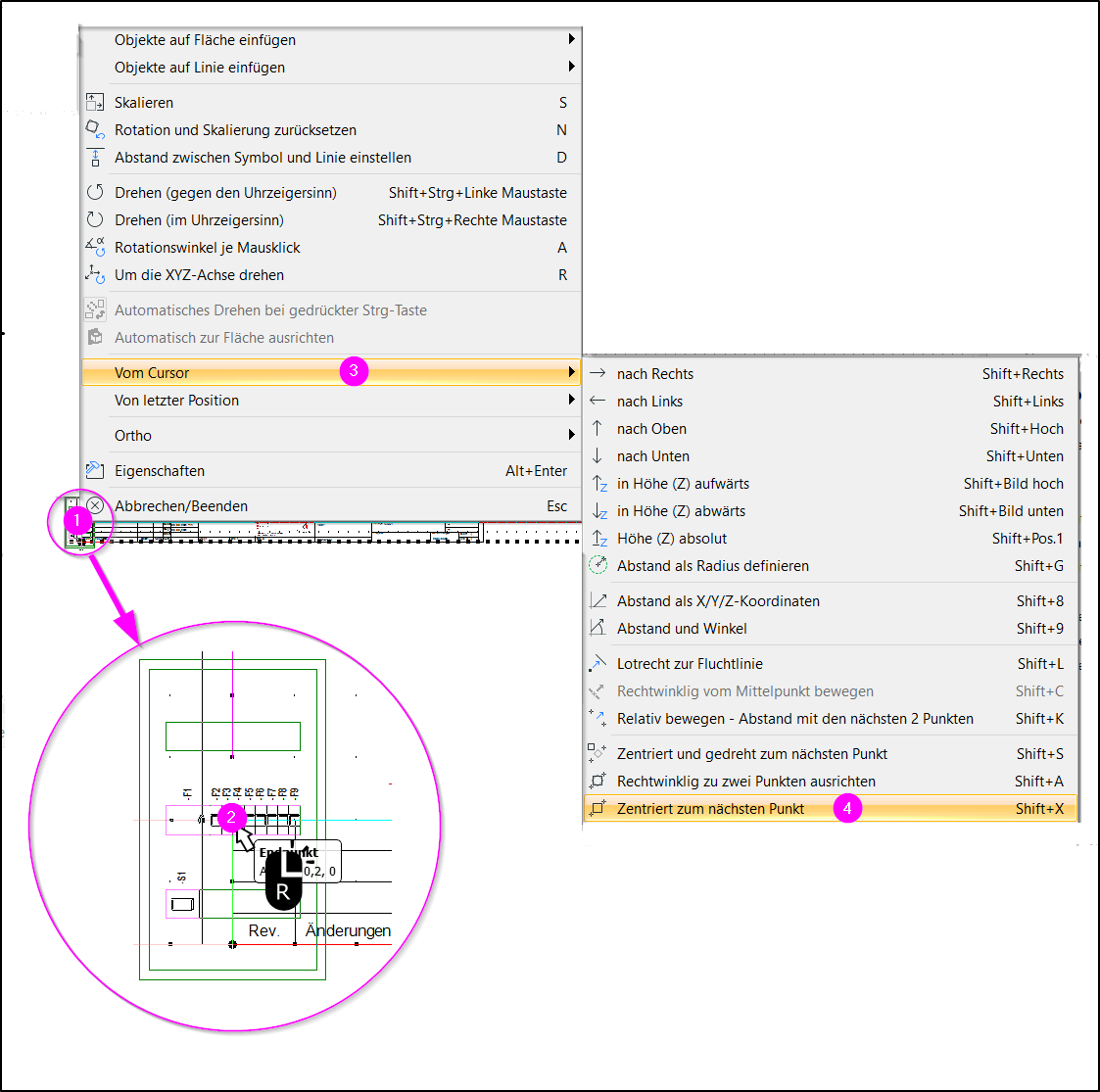

1. Navigieren Sie zur linken unteren Ecke des Rahmens vom eingefügten Blatt Schrankaufbau (1).
2. Rechtsklick (2)
3. Vom Cursor (3)
4. Zentriert zum nächsten Punkt (4)

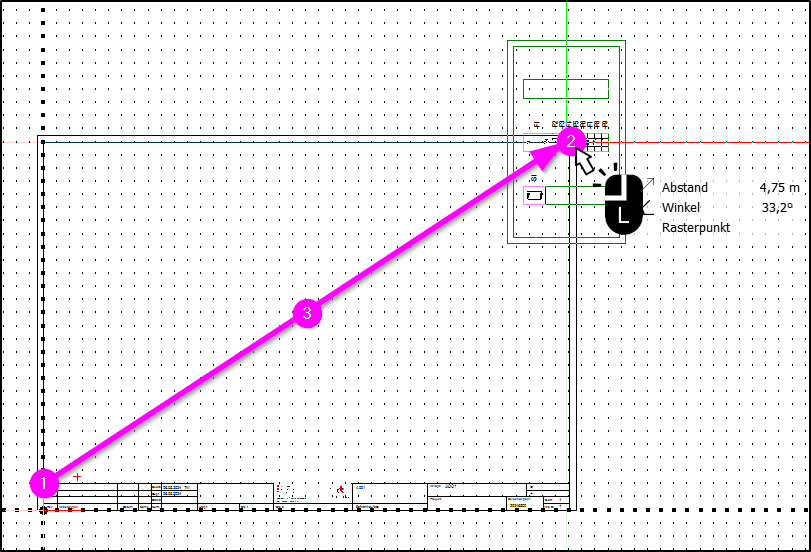

5. Zielen Sie auf die obere rechte Ecke und klicken Sie.





   Der Schrank ist zentral auf dem eingefügten Blatt Schrankaufbau positioniert.



7. Weitere Ansichten einfügen

1. Bitte wiederholen Sie die Schritte 2 bis 6.
