Problembeschreibung:
Bei Plänen, die ausgedruckt oder exportiert werden, werden Farben anders dargestellt, als im Arbeitsmodell oder Drucklayout.
Troubleshooting:
Es gibt drei wichtige Punkte, an denen die Stift-/Layer-Setups eingestellt werden können. Wenn für alle Programmbereiche bzw. -funktionen die selben Setups eingestellt sind, werden auch die Stifte und Layer entsprechend angezeigt.
1. Stift/Layer-Setups für Arbeitsmodelle einstellen
Hier wird festgelegt, wie Symbole und andere Objekte im Arbeitsmodell dargestellt werden

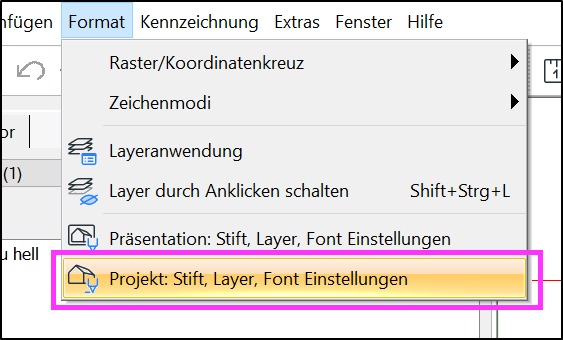

- Öffnen Sie das Menü Format > Projekt

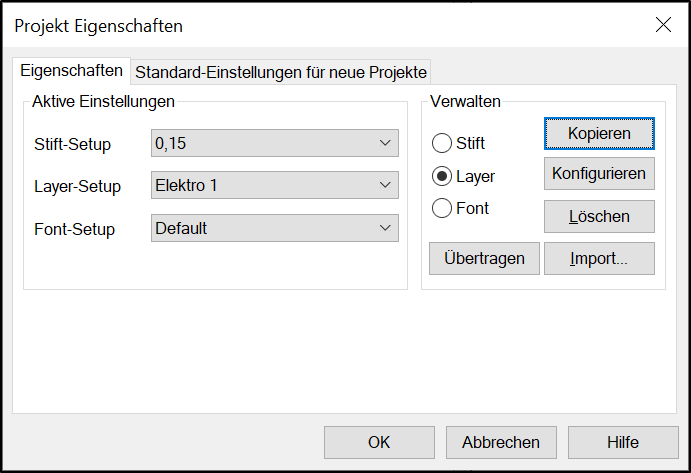

- In diesem Beispiel ist Folgendes eingestellt:
- Stift-Setup: 0,15
- Layer-Setup: Elektro 1
- Font-Setup: Default
2. Stift/Layer-Setups für Export einstellen
Hier wird festgelegt, wie Symbole und andere Objekte bei Exporten dargestellt werden. Dies betrifft z.B. PDF- oder DWG-Dateien. Nur wenn hier das selbe Setup ausgewählt ist wie im Arbeitsmodell, ist die Darstellung identisch mit diesem.

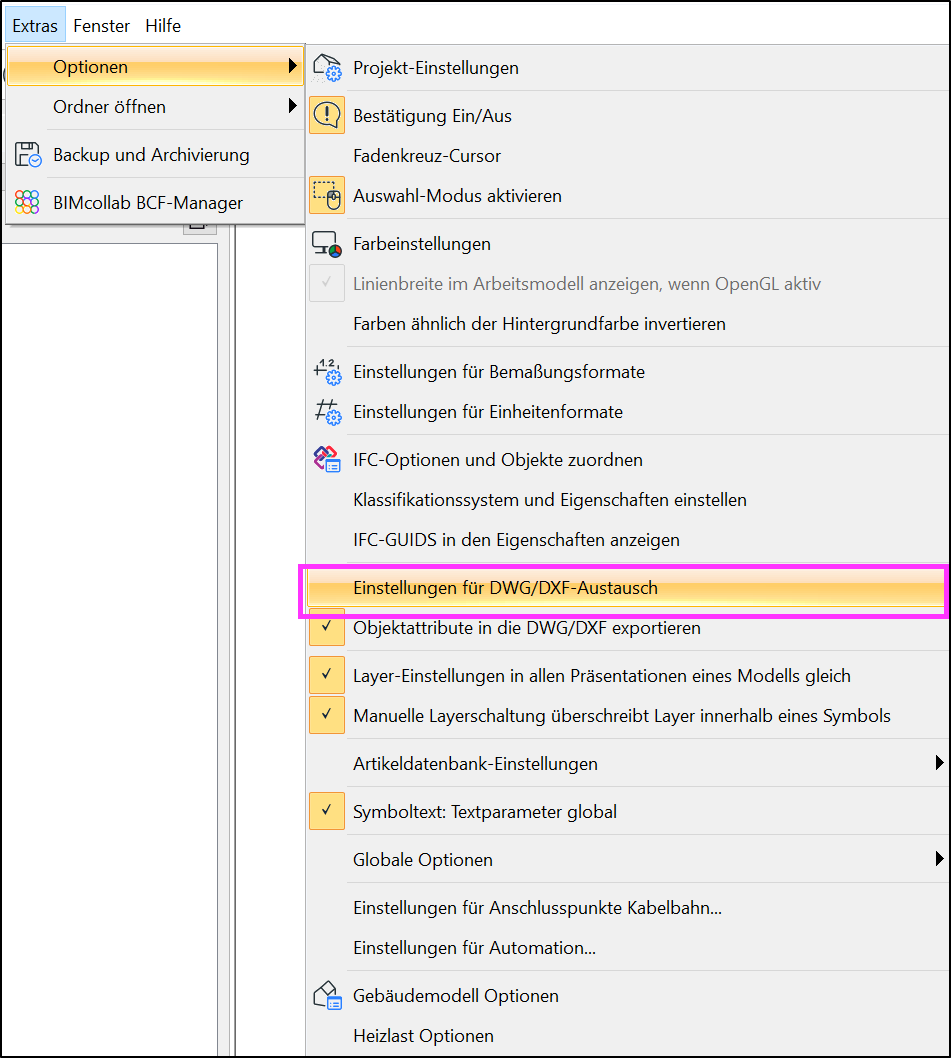

- Öffnen Sie das Menü Optionen > Einstellungen für den DWG/DXF-Austausch

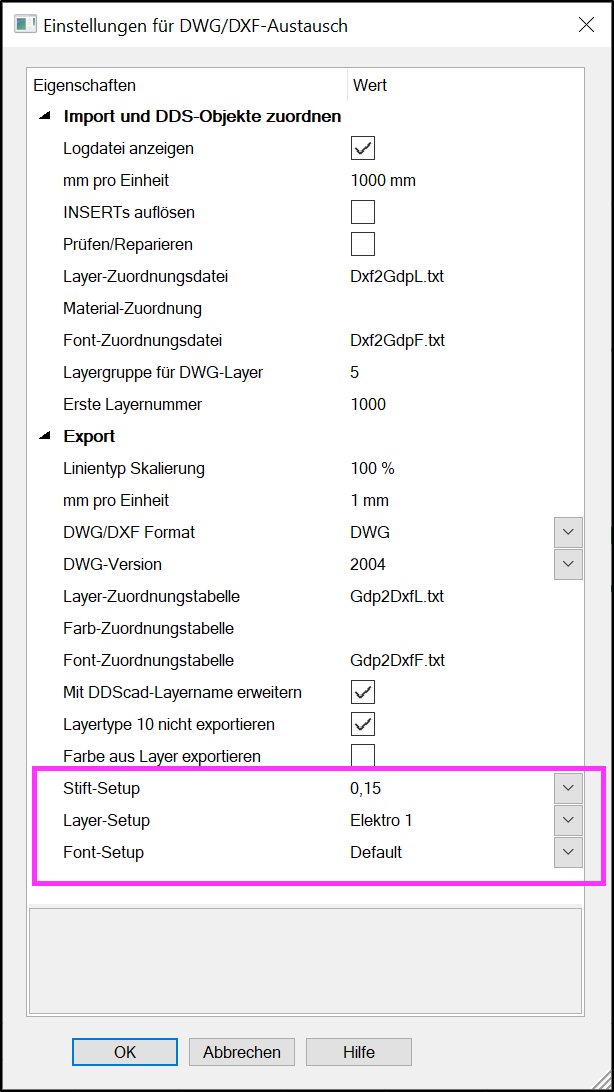

- Wählen Sie im unteren Bereich des erscheinenden Fensters die gewünschten Setups aus.
- Wie beschrieben sollen diese identisch mit denen für das Projekt sein, falls Sie eine identische Darstellung wünschen.
-
Sollten Sie Layern einen Stift zugewiesen haben, welcher aber nicht in die exportierte Datei übernommen wird, können Sie in den Exporteinstellungen auch dies aktivieren.
-
In der Auflistung unter Export finden Sie die Zeile Farbe aus Layer exportieren. Wenn Sie den Haken setzen, werden auch die hinterlegten Stifte mit den Layern exportiert.
3. Stift/Layer-Setups für das Drucken einstellen
Hier wird festgelegt, wie Symbole und andere Objekte auf Ausdrucken dargestellt werden. Nur wenn hier das selbe Setup ausgewählt ist wie im Arbeitsmodell, ist die Darstellung ähnlich mit diesem.

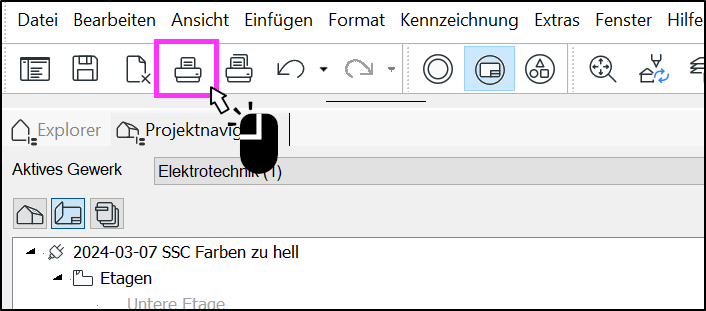

- Öffnen Sie den Druckdialog durch Klick auf Drucken.

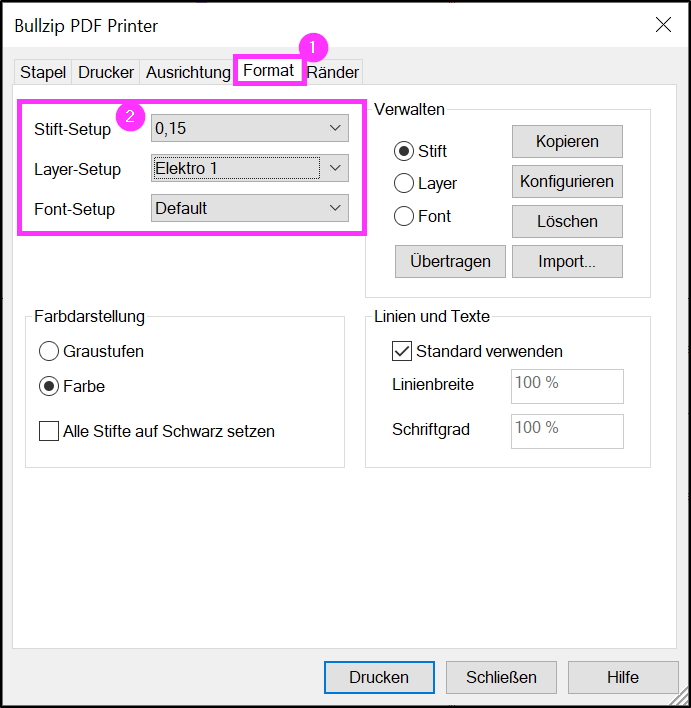

- Im folgenden Dialog aktivieren Sie die Registerkarte Format.
- Und stellen im Folgenden die gewünschten Setups ein.
- Wie beschrieben sollen diese identisch mit denen für das Projekt sein, falls Sie eine identische Darstellung wünschen.
